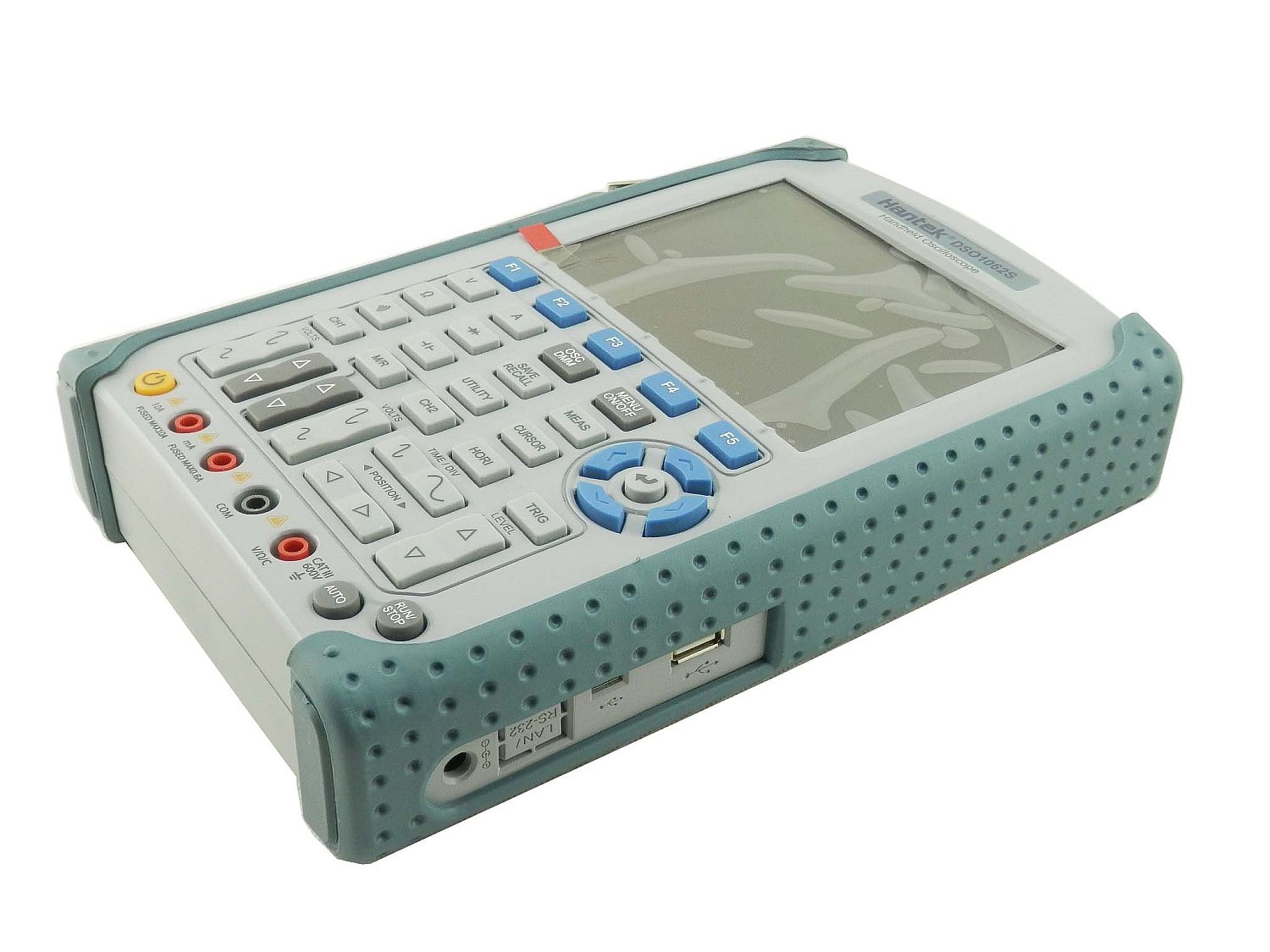

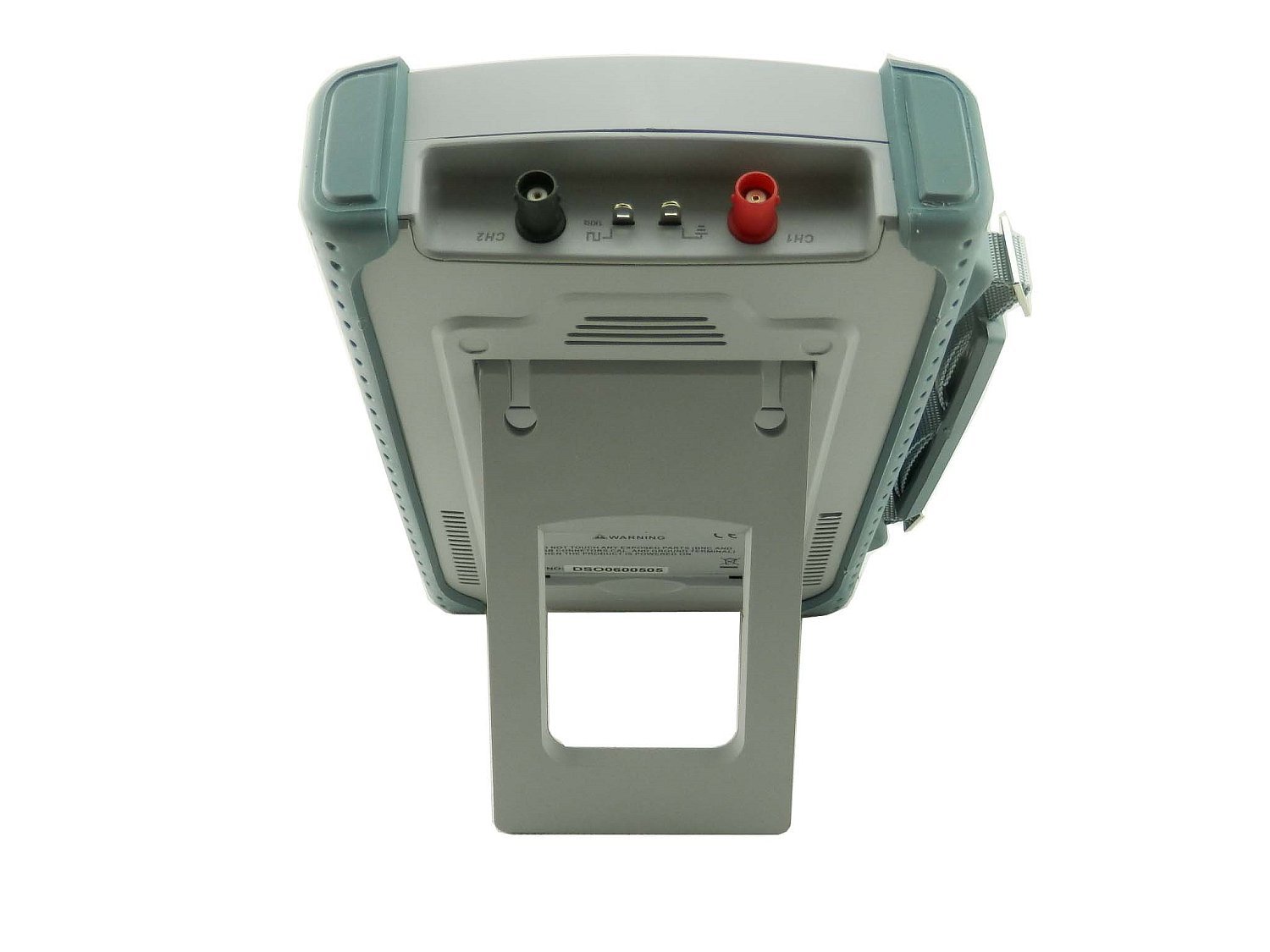

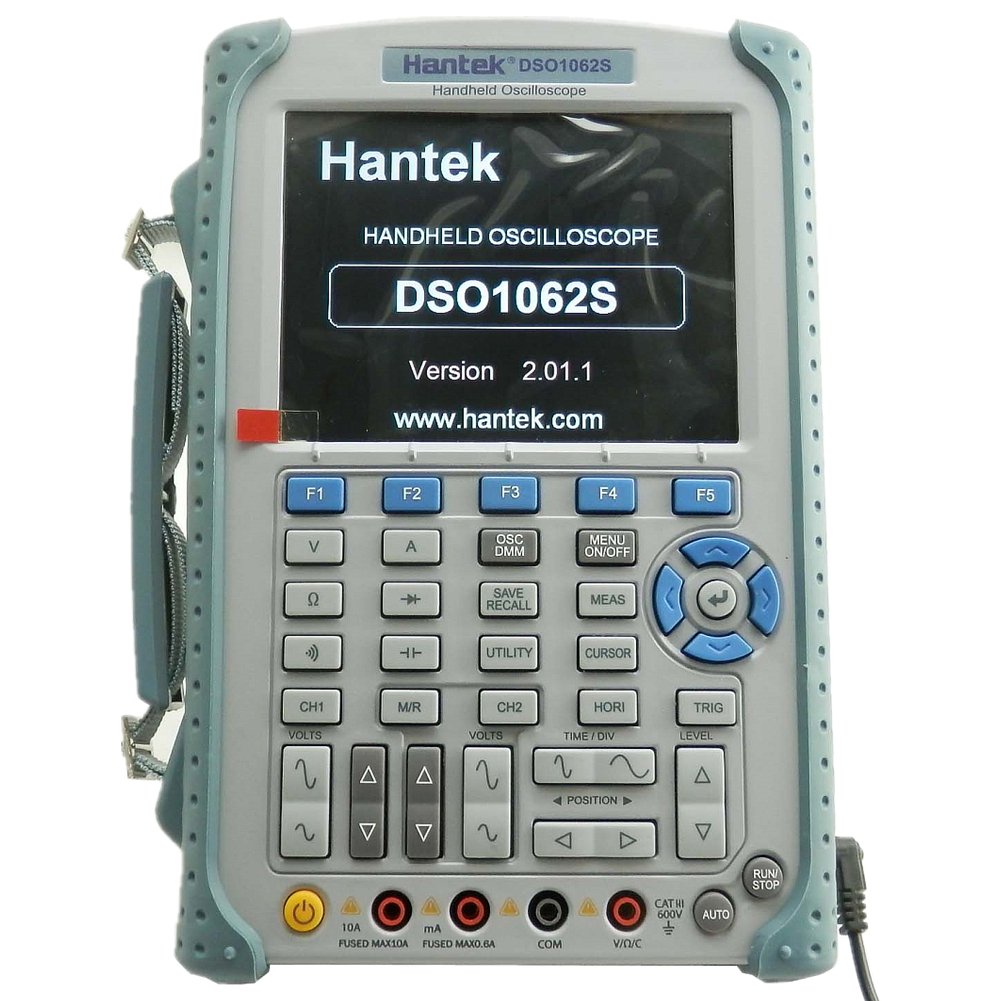

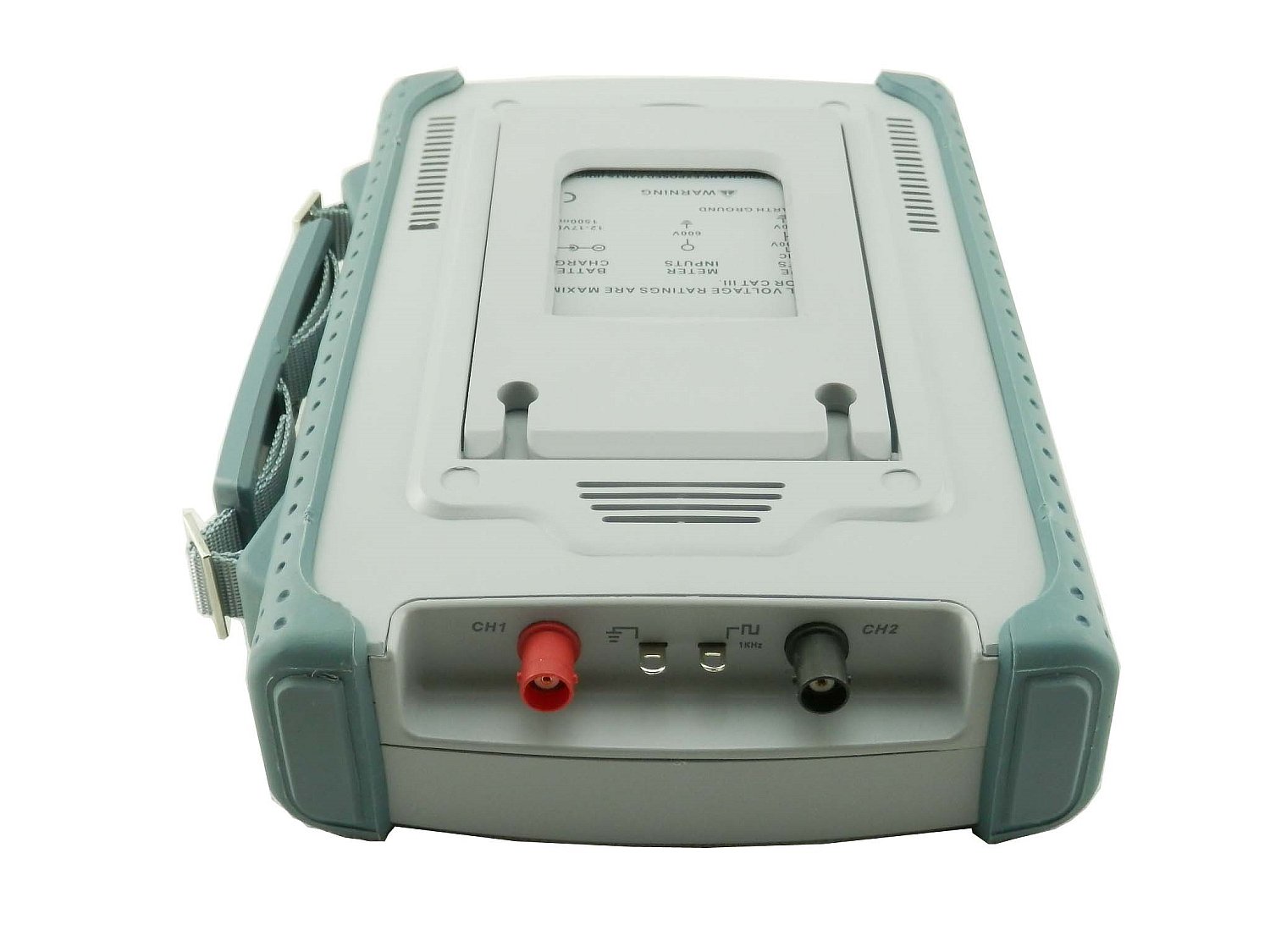

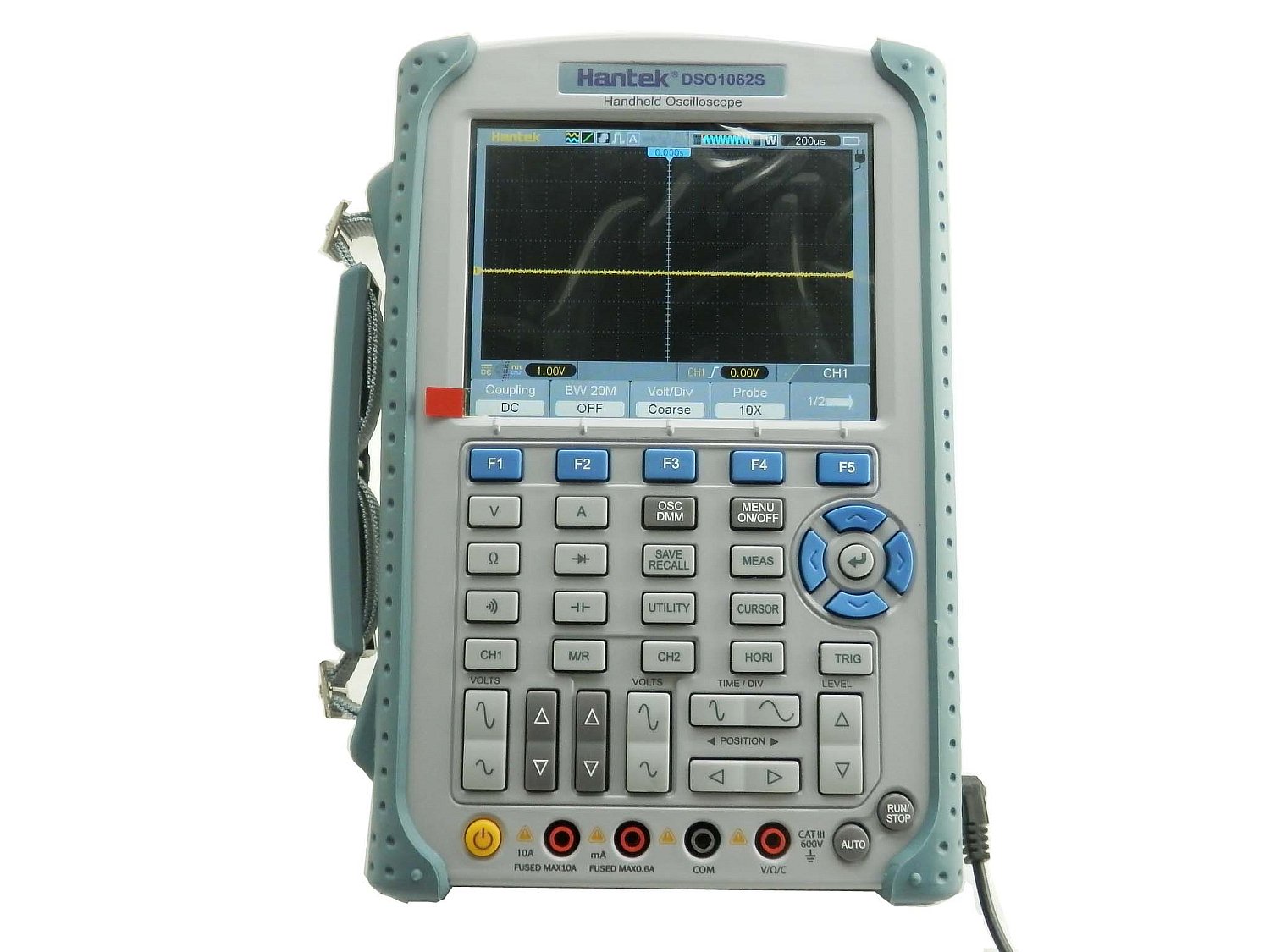

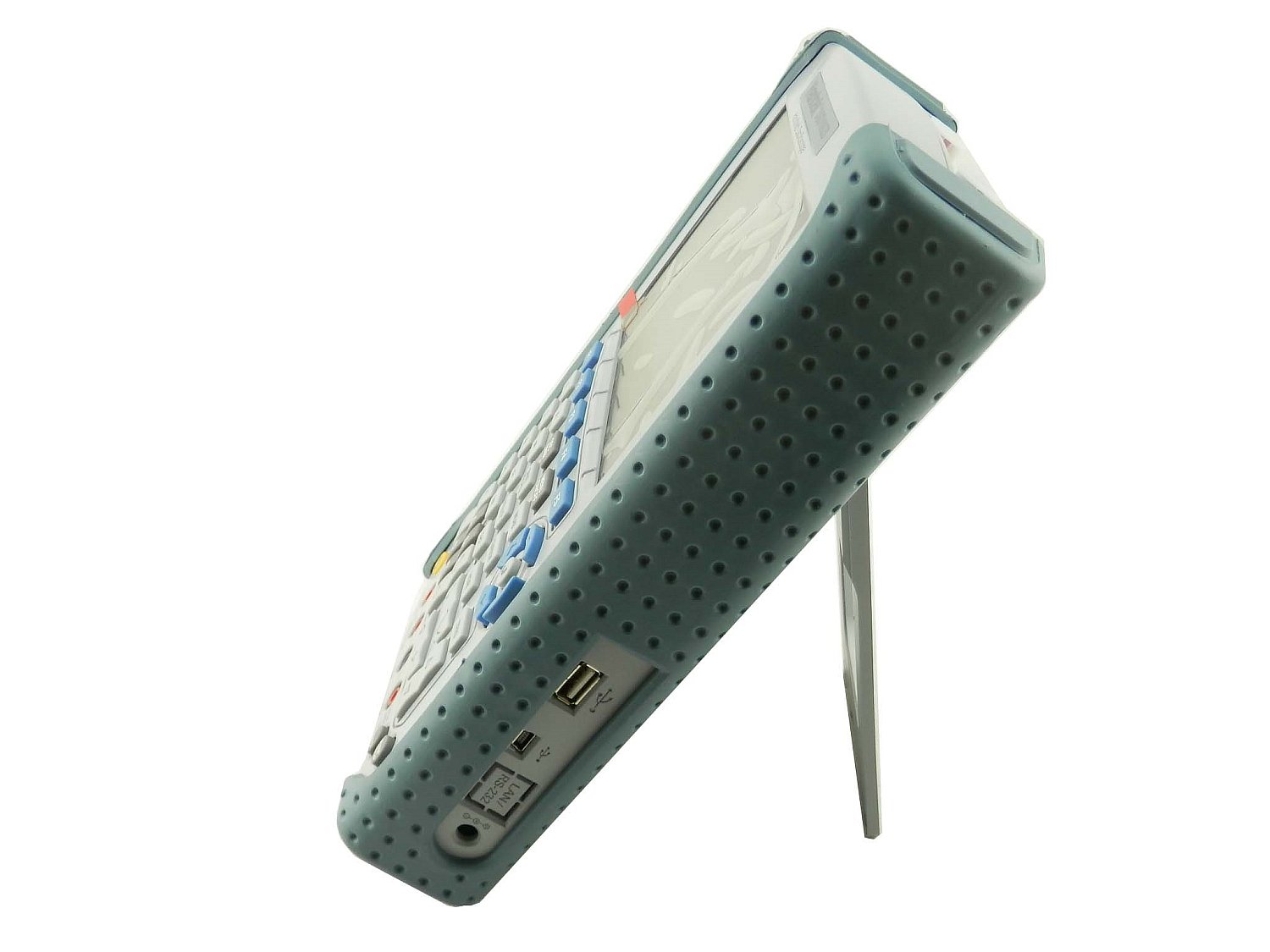

Przenośny oscyloskop (skopometr) model DSO1062S produkcji Hantek posiada izolowane wejścia CH1 i CH2. Szerokość pasma wynosi 2x60MHz, a próbkowanie przetwornika A/D w czasie rzeczywistym 1GSa/s. Oscyloskop charakteryzuje się w porównaniu z podobnymi konkurencyjnymi produktami wyświetlaczem LCD z podświetlaniem ledowym i wysoką rozdzielczością 640 x 480 (podobne modele konkurencyjne np. Siglent posiadają mniejszą rozdzielczość przy tej samej wielkości ekranu). Urządzenie dodatkowo posiada wbudowany multimetr cyfrowy 6000.
Skopometr DSO1062S to przenośny oscyloskop cyfrowy z wbudowanym multimetrem:
porównanie parametrów skopometrów z serii DSO1000S produkcji Hantek:
Model | DSO1202S | DSO1152S | DSO1122S | DSO1062S |
Bandwidth | 200MHz | 150MHz | 120MHz | 60MHz |
Channel | 2 | |||
Real-Sample Rate | 1GSa/s | |||
Equivalent Sample Rate | 25GSa/s | |||
Record Length | 1M | |||
Rish time | ≤1.7ns/≤2.3ns/≤2.9ns/≤5.8ns | |||
Timebase Accuracy | ±50ppm | |||
Time Base Range | 2ns/div-2000s/div | |||
Video Help | -- | |||
SD Card | -- | |||
Input Impandance | 1MΩ | |||
VOLTS/DIV Range | 2mV/div~5V/div | |||
A/D Converter | 8bit | |||
Position Range | ±50V(5V/div), ±40V(2V/div~500mV/div), ±2V(200mV/div~50mV/div), ±400mV(20mV/div~2mV/div). |
|||
DC Gain Accuracy | ±3% for Normal or Average acquisition mode, 5V/div to 10mV/div; ±4% for Normal or Average acquisition mode, 5mV/div to 2mV/div. |
|||
Bandwidth Limit | 20MHz | |||
Trigger Types | Edge, Video, Pulse, Slope, Over time, Alternative | |||
Trigger Source | CH1, CH2 | |||
Math | +,-,x,÷,FFT, Invert | |||
Cursor Measurement | Voltage difference between cursors: △V; Time difference between cursors: △T; Reciprocal of △T in Hertz (1/ΔT); |
|||
Auto Measuerment | Frequency, Period, Mean, Pk-Pk, Cycli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF | |||
The float voltage between BNC and Ground | 600V CATIII, 1000V CAT II | |||
The float voltage between each Channel | 600V CATIII, 1000V CAT II | |||
The float voltage between Multimeter and Ground | 1000V | |||
between input Ports directly | 400V CAT II | |||
Input by 10:1 probe | 600V CATIII, 1000V CAT II | |||
DMM Max. Resolution | 6,000 Counts | |||
Testing Modes | Voltage, Current, Resistance, Capacitance, Diode & Continuity | |||
Max. Input Voltage | AC: 600V, DC: 800V | |||
Max. Input Current | AC:10A , DC: 10A | |||
Max. Input Impandance | 10MΩ | |||
Display | 5.6" TFT 16K Color Display, 640*480 dots | |||
Size | 245mm x 163mm x 52mm | |||
Weight | 1.3KG(Without Package) | |||
Standard Probe | PP200x2 | PP200x2 | PP200x2 | PP80x2 |
parametry wbudowanego multimetra:
DMM Mode | |||
Max. Resolution | 6000 Counts | ||
DMM Testing Modes | Voltage, Current, Resistance, Capacitance, Diode & Continuity | ||
Max. Input Voltage | AC:600V, DC: 800V | ||
Max. Input Current | AC: 10A, DC:10A | ||
Input Impedance | 10MΩ | ||
DMM TrendPlot | 1.2M Point | ||
Range | Resolution | Accuracy | Resolution |
DC Voltage | 60.00mV | ±1%±3 digit | 10uV |
600.0mV | 100uV | ||
6.000V | 1mV | ||
60.00V | 10mV | ||
600.0V | 100mV | ||
800V | 1V | ||
AC Voltage | 60.00mV | ±1%±3 digit | 10uV |
600.0mV | 100uV | ||
6.000V | 1mV | ||
60.00V | 10mV | ||
600.0V | 100mV | ||
DC Current | 60.00mA | ±1%±5 digit | 10uA |
600.0mA | ±1.5%±5 digit | 100uA | |
6.000A | 1mA | ||
10.00A | 10mA | ||
AC Current | 60.00mA | ±1%±5 digit | 10uA |
600.0mA | ±1.5%±5 digit | 100uA | |
6.000A | 1mA | ||
10.00A | 10mA | ||
Resistance | 600Ω | ±1%±3 digit | 0.1Ω |
6.000KΩ | 1Ω | ||
60.00KΩ | 10Ω | ||
600.0KΩ | 1KΩ | ||
6.000MΩ | 10KΩ | ||
60.00MΩ | ±1%±5 digit | 100KΩ | |
Capacitance | 40.00nF | ±2%±5 digit | 10pF |
400.0nF | 100pF | ||
4.000uF | 1nF | ||
40.00uF | 10nF | ||
400.0uF | 100nF | ||
Attention: the smallest capacitance value that can be measured in 5nF | |||
Diode | 0V~2.0V | ||
ON-OFF test | <10Ω |
katalog produktów Hantek | |
manual instrukcja do oscyloskopów DSO1000S | |
oprogramowanie | |
SDK | |
drivery |
strona producenta: http://hantek.com/en/ProductDetail_1_18.html

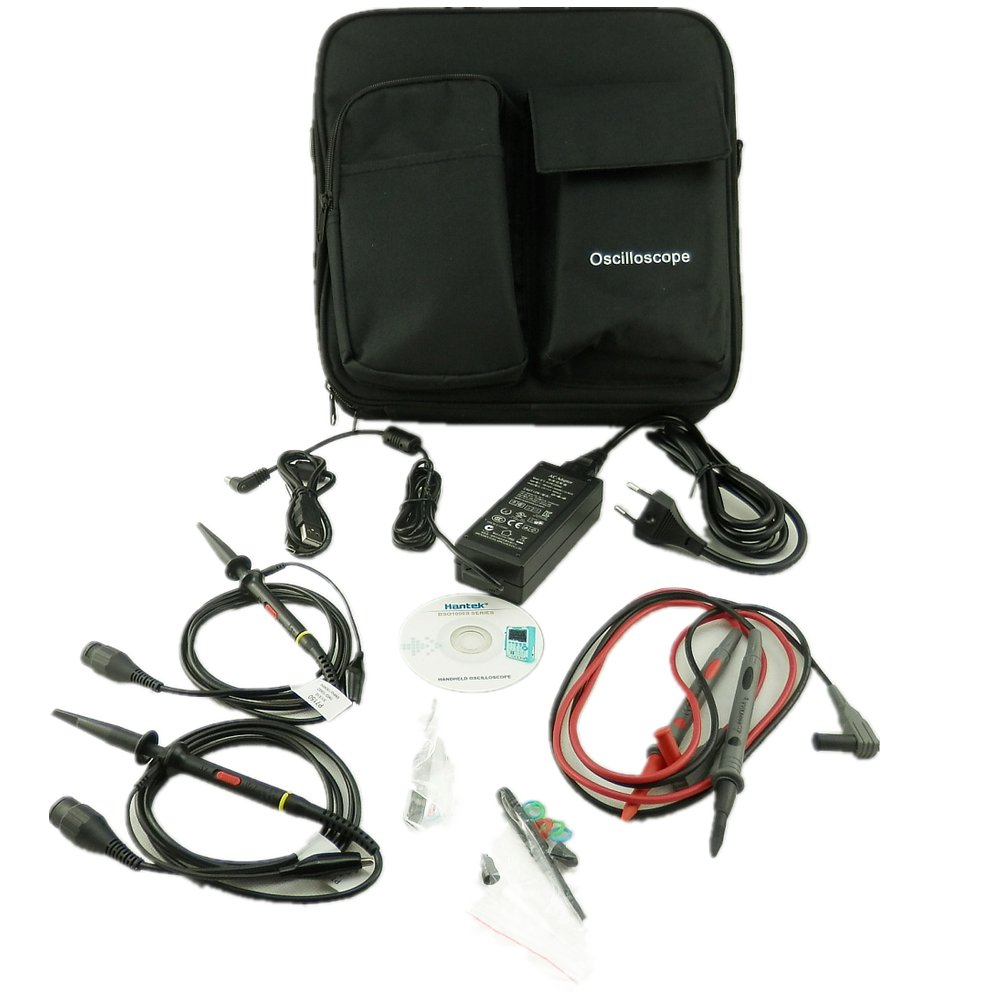

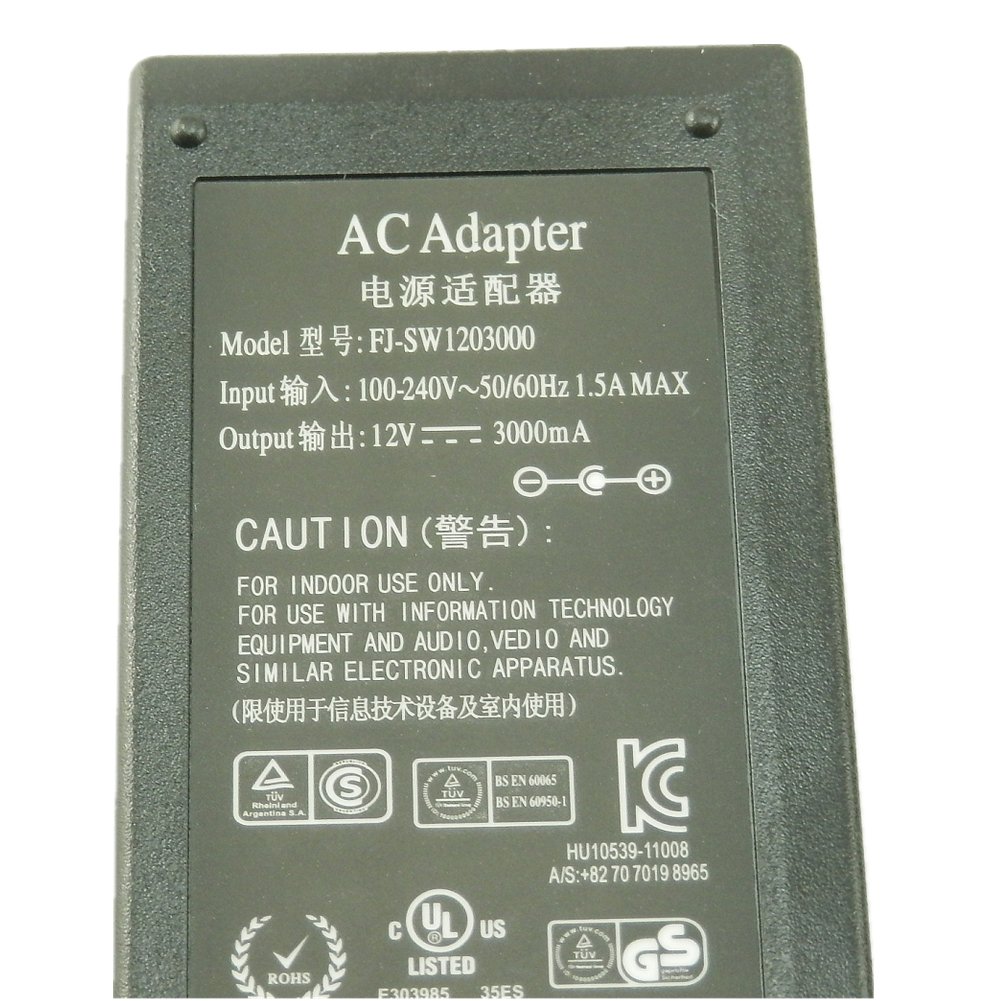

Zestaw zawiera (wyposażenie standartowe):
Gwarancja:
Firma GOTRONIK jest bezpośrednim i autoryzowanym dystrybutorem produktów HANTEK na rynku polskim. Zapewniamy wsparcie i serwis gwarancyjny i pogwarancyjny. |
