MSO3152E oscyloskop 2 x 150MHz z generatorem i 16 kanałowy analizator stanów logicznych
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: MSO3152E
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- MSO3000E / UPO3000E oscyloskopy cyfrowe - porównanie serii
- Recenzje produktu (0)
MSO3152E oscyloskop 2 x 150MHz z generatorem i 16 kanałowy analizator stanów logicznych
- Autoset - automatycznie dobranie parametrów czułości napięciowej, podstawy czasu, rodzaju wyzwalania tak by na wyświetlaczu był widoczny stabilny okresowy przebieg elektryczny (funkcja Autoscale)
- pomiary automatyczne: oscyloskop wyposażony jest w funkcję automatycznego pomiaru 32 parametrów charakteryzujących przebieg elektryczny: np. napięcie, częstotliwość, współczynnik wypełnienia
- pomiary kursorami: przy pomocy kursorów można mierzyć parametry napięciowe w osi pionowej, oraz parametry czasowe w osi poziomej w sposób: ręczny (manual) ustawiając parę kursorów w wybranej pozycji lub w sposób automatyczny (track)
- USB Device - pozwala nam podłączyć pamięć typu pendrive do gniazda na front panelu oscyloskopu i bezpośrednie zapisywanie lub odczytywanie przebiegów. Mamy możliwość zapisu danych na dysku komputera.
- USB Host - komunikacja z komputerem PC. Możliwość wysyłania danych i prezentacja w oprogramowaniu działającym w systemie Windows. Z poziomu oprogramowania mamy możliwość sterowania nastawami komputera.
- funkcja Pass/Fail - popularnie zwana "maskami" pozwala na monitorowanie zmian w obserwowanym sygnale. Polega to na zdefiniowaniu maski wokół sygnału wzorcowego. W przypadku wykrycia zmian w sygnale wzorcowym na wyjściu otrzymujemy sygnał wyjściowy Pass (dobry) lub Fail (zły)
- zapis, archiwizacja obserwowanych przebiegów do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego do sprawozdania lub prezentacji. Możliwości zapisu danych z oscyloskopu w pamięci wewnętrznej lub zewnętrznej pendrive USB:
- wbudowane dekodery magistral szeregowych RS-232 UART, CAN, SPI, I2C, LIN,
- wbudowany generator funkcyjny DDS - osobne 2 wyjścia BNC. Generator funkcyjny pracuje niezależnie od oscyloskopu (równocześnie).
- wbudowany 16 kałowy analizator stanów logicznych - osobne 16 cyfrowych wejść do analizy stanów logicznych
MSO3000E to oscyloskop cyfrowy sygnałów mieszanych: 4 analogowe kanały wejściowe + 16 kanałów cyfrowych
MSO Mixed Signal Oscilloscope
Seria MSO3000E to nowy główny oscyloskop cyfrowy z luminoforem, który dzięki innowacyjnej technologii spełnia wymagania klientów. Seria została zaprojektowana z myślą o najszerszym rynku aplikacji testowych i pomiarowych dzięki wiodącym w branży specyfikacjom, potężnym funkcjom
MSO3152E unit: 2 channel oscilloscope + 16 channel logic analyzer + 2 channel signal generator + serial protocol analyzer + FFT spectrum analysis
MSO3152E Unit urządzenie pomiarowe: oscyloskop cyfrowy dwukanałowy + 16 kanałowy analizator stanów logicznych + dwukanałowy generator funkcyjny + dekodowanie szeregowych magistal (protokołów) + FFT analiza widmowa
- MSO3152E Unit dwukanałowy oscyloskop cyfrowy z dwukanałowym generatorem funkcyjnym i 16 kanałów cyfrowych analizatora stanów logicznych
- cztery kanały wejściowe: CH1 CH2
- szerokość pasma kanałów wejściowych: 150MHz
- LA logic analyzer - 16 kanałowy analizator stanów logicznych
▶ 16 wejść cyfrowych - próbkowanie w czasie rzeczywistym: 2,5GSa/s
▶ 2,5GSa/s - przy wykorzystaniu 1 kanałów
▶ 1,25GSa/s - przy wykorzystaniu dwóch kanałów
wbudowane 1 przetworniki A/C - długość rekordu pamięci: 70Mpts = 70 milinów punktów
- rozdzielczość pionowa przetwornika A/D: 8bit
- czułość napięciowa od 1mV/div to 10V/div
- szybkość przechwytywania przebiegów: do 200 000 wfm/s
- niezależna podstawa na każdym z kanałów Ch1 Ch2
▶ możliwość ustawienia indywidualnej podstawy czasu na każdym z kanałów
przykładowo: Ch1 20ms / Ch2 200µs

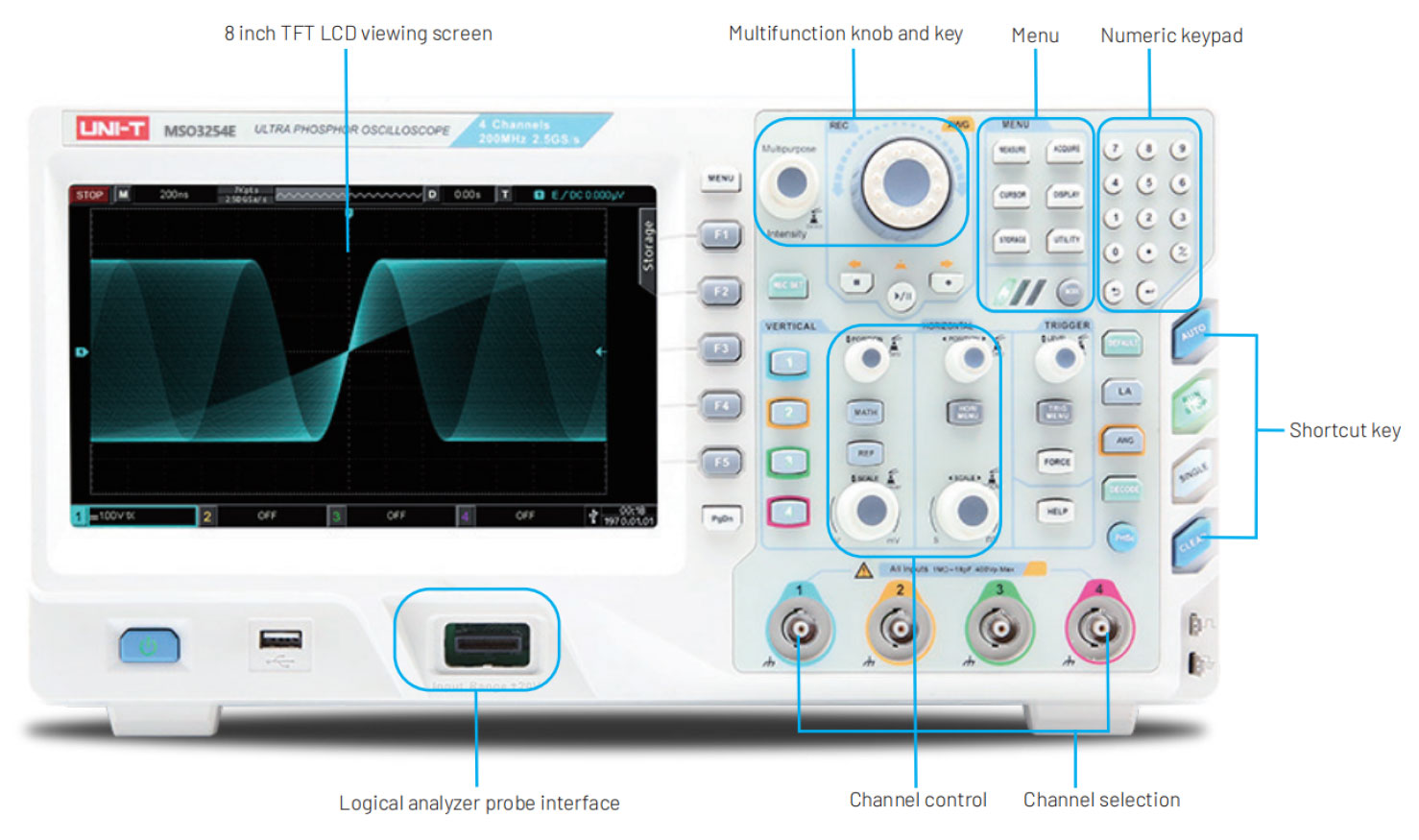

▶ możliwość podziału ekranu na 2 osobne części - wyświetlacz oscyloskopu:
▶ duży wyświetlacz o przekątnej 8 cali
▶ wyświetlana rozdzielczość: 800x480
▶ ekran TFT o 16M kolorach i 24 bit
▶ obsługuje 256-stopniową skalę intensywności świecenia przebiegów
w trybie mono kolorze ~ analogia do luminoforu jak w oscyloskopach analogowych - wbudowany dwukanałowy generator funkcyjny DDS
▶ 2 niezależne wyjścia generatora przebiegów OUT1 i OUT2
▶ generacja przebiegu SIN-usoidalnego do 50MHz
zakres pozostałych częstotliwości --> patrz specyfikacja
▶ generowane przebiegi: sinusoida, prostokąt, trójką, szumy, lorentz, ECG, Gauss... itd.
▶ regulowany offset - operacje matematyczne
- analiza widmowa FFT
- rozbudowany system wyzwalania
ponad 14 rodzajów wyzwalania:
Edge , Pulse Width, Video , Slope , Overtime , Window , Pattern , Interval , Under Amp, UART , LIN , CAN , SPI , IIC I2C - możliwość wyzwalania sygnałami cyfrowymi - magistralami szeregowymi
- pomiary kursorami
- automatyczne pomiary: pomiar 34 parametrów
- zapis i odczyt przebiegów do plików *.csv
- funkcja Pass/Fail
- funkcja Auto Scale - tzw. funkcja AUTO - samonastawa - ustawienie parametrów oscyloskopu

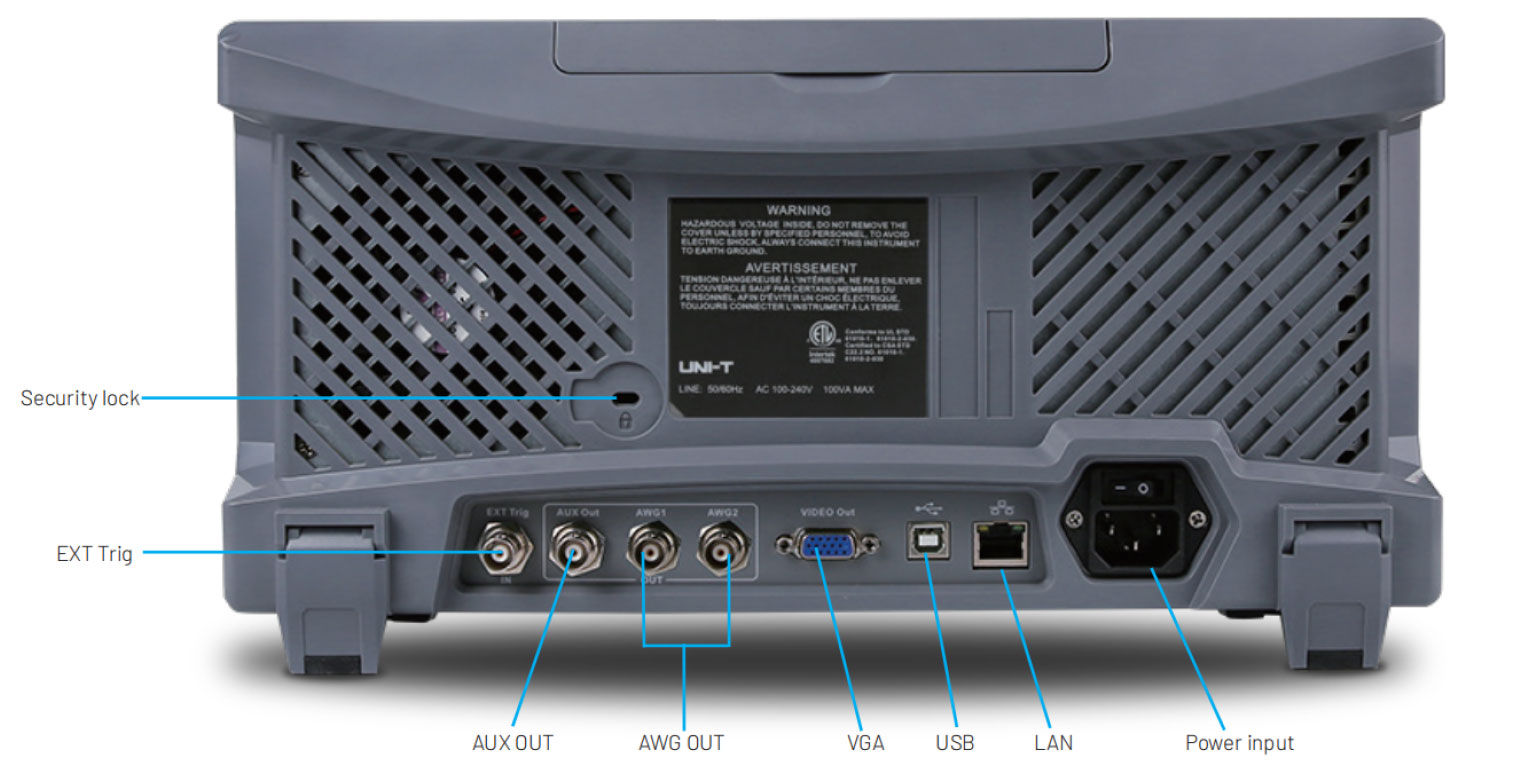

- wbudowane interfejsy komunikacyjne:
▶ USB Host - komunikacja z komputerem
▶ USB Device - obsługa pamięci pendrive
▶ LAN
▶ VGA - oprogramowanie Windows PC
- obsługa komend zdalnego sterowania SCPI
- dekodowanie magistral szeregowych: RS232, UART, I2C, SPI, LIN, CAN
MSO3000E manual - instrukcja w języku ang.MSO3000E karta katalogowa - data sheetMSO3000E Unit oprogramowanie - strona producenta
 |
16 kanałów cyfrowych Możliwość analizy sygnałów mieszanych
MSO3000E nie tylko posiada 4 kanały analogowe, ale także zapewnia 16 kanałów cyfrowych do dokładnego przechwytywania i wyświetlania cyfrowego sygnały poziomu i stan logiki magistrali
|

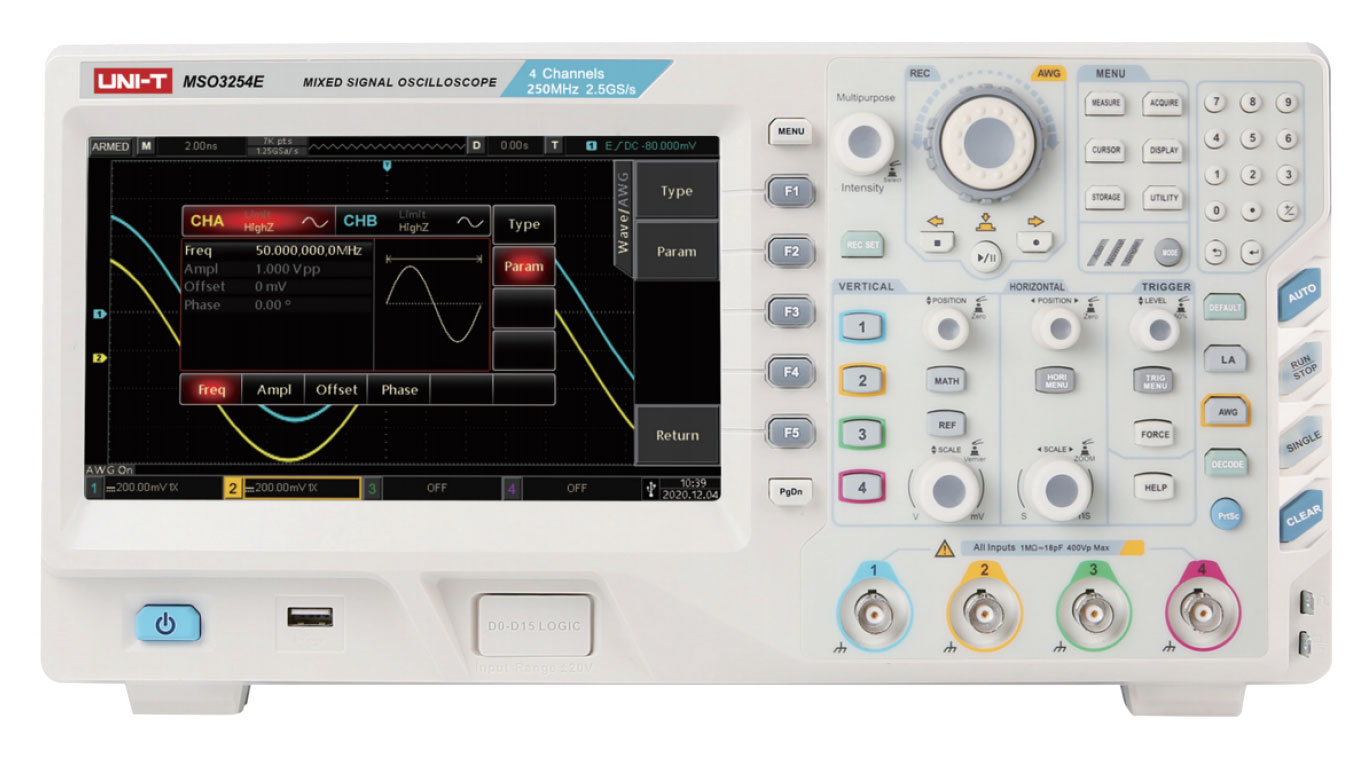

| Wbudowany dwukanałowy generator sygnału 50 MHz Wbudowana funkcja dwukanałowego generatora przebiegów arbitralnych 50MHz, integracja oscyloskopu, analizatora stanów logicznych i źródła sygnału w jednym, zapewniając bardziej wydajne doświadczenie testowe. |
 |
 |
Niezależna podstawa czasu i wiele funkcji wyzwalania Bogata funkcja wyzwalania, aby spełnić więcej warunków testowych, a podstawa czasu każdego kanału jest niezależnie regulowana, co jest wygodne dla użytkowników do obserwowania czterech sygnałów z dużymi różnice częstotliwości w tym samym czasie. |
| Szybka klawiatura numeryczna i unikalny 4-okienkowy wyświetlacz Ze Posiada szybką klawiaturę numeryczną do szybkiego wprowadzania wymaganych danych i skutecznie, i ma niezależny 4-okienkowy wyświetlacz do zapewnić bardziej wydajne wrażenia użytkownika. |
 |
  |
Dłuższa głębokość przechowywania Głębokość przechowywania 70Mpts na kanał, obserwując cztery kanały sygnałów jednocześnie może utrzymać najwyższą częstotliwość próbkowania przez dłuższy czas czasu, bez utraty jakichkolwiek zmian kształtu fali, a także może analizować kształt fali Detale |
zestaw zawiera:
gwarancja:
zdjęcia:
- oscyloskop cyfrowy MSO3152E Unit
- sondy oscyloskopowe 2szt.
- przewód USB
- przewód UT-M15 - dla sygnałów cyfrowych sonda
- oryginalny karton
gwarancja:
- 24 miesiące
- gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry, bezpieczniki itp.
W ramach serii oscyloskopów cyfrowych UPO3000E występują 4 rózne modele. W poniższej tabeli zaprezentowano najwazniejsze różnice.
Jak widać możemy podzielić serię oscyloskopów UPO3000E na oscyloskopy czterokanałowe UPO3254E/UPO3154E i dwukanałowe UPO3252E/UPO3152E. Oscyloskopy występują w dwóch wariantach szerokości pasma analogowego 250MHz dla UPO325xE, oraz 150MHz dla UPO315xE. Wszsytkie modele oscyloskopów wyposażone są w przetwornik A/C analogowo cyfrowy o maksymalnej czestotliwości próbkowania 2,5GSa/s
Jak widać możemy podzielić serię oscyloskopów UPO3000E na oscyloskopy czterokanałowe UPO3254E/UPO3154E i dwukanałowe UPO3252E/UPO3152E. Oscyloskopy występują w dwóch wariantach szerokości pasma analogowego 250MHz dla UPO325xE, oraz 150MHz dla UPO315xE. Wszsytkie modele oscyloskopów wyposażone są w przetwornik A/C analogowo cyfrowy o maksymalnej czestotliwości próbkowania 2,5GSa/s
| model | szerokość pasma analogowego | liczba kanałów | częstotliwość próbkowania | długość rekordu pamięci | szybkość odświeżania | liczba kanałów cyfrowych | wbudowany generator |
| MSO3254E | 250MHz | 4 | 2,5 Gsa/s | 70 Mpts | 200000 wfms/s | 16 | 2-kanałowy, 50 MHz Wbudowany generator przebiegów |
| MSO3252E | 250MHz | 2 | 2,5 Gsa/s | 70 Mpts | 200000 wfms/s | 16 | 2-kanałowy, 50 MHz Wbudowany generator przebiegów |
| MSO3154E | 150MHz | 4 | 2,5 Gsa/s | 70 Mpts | 200000 wfms/s | 16 | 2-kanałowy, 50 MHz Wbudowany generator przebiegów |
| MSO3152E | 150MHz | 2 | 2,5 Gsa/s | 70 Mpts | 200000 wfms/s | 16 | 2-kanałowy, 50 MHz Wbudowany generator przebiegów |
