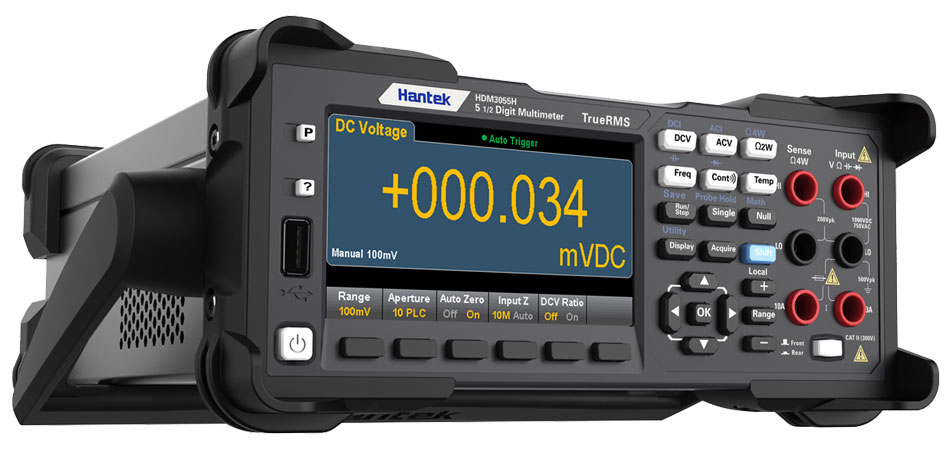

HDM3055B multimetr laboratoryjny 5½ cyfry

DC precision technical index: ± (% reading + % range)
Range1/Frequency	Test current or Load voltage	Input impedance	1 year	Temperature coefficient/°C
			23℃± 5 °C	0 ℃-18 ℃
DC voltage				28 ℃-55 ℃
100 mV	—	10 MΩ or>10 GΩ	0.018 + 0.008	0.0020 + 0.0008
1.05.2023	—	10 MΩor>10 GΩ	0.015 + 0.005	0.0015 + 0.0008
10.05.2023	—	10 MΩ	0.015 +0.005	0.0020 + 0.0008
100 V	—	10 MΩ	0.015 + 0.005	0.0020 + 0.0008
1000 V	—	10 MΩ	0.015 + 0.005	0.0020 + 0.0008
resistance2
100 Ω	1 mA	—	0.050 + 0.008	0.0060 + 0.0008
1k Ω	1 mA	—	0.050 + 0.008	0.0060 + 0.0005
10 kΩ	100 μA	—	0.050 + 0.005	0.0060 + 0.0005
100 kΩ	10 μA	—	0.050 + 0.005	0.0060 + 0.0005
1 MΩ	5 μA	—	0.060 + 0.005	0.0060 + 0.0005
10 MΩ	500 nA	—	0.250 + 0.005	0.0250 + 0.0005
100 MΩ	500 nA || 10 MΩ	—	2.000 + 0.005	0.3000 + 0.0005
DC
100 μA	<0.02 V	—	0.050 + 0.015	0.007 + 0.0015
1 mA	<0.2 V	—	0.050 + 0.007	0.007 + 0.0010
10 mA	<0.02 V	—	0.050 + 0.015	0.008 + 0.0015
100 mA	<0.2 V	—	0.050 + 0.007	0.008 + 0.0010
1 A	<0.1 V	—	0.100 + 0.015	0.012 + 0.0015
3 A	<0.3 V	—	0.250 + 0.007	0.015 + 0.0010
10 A	<0.02 V	—	0.250 + 0.007	0.015 + 0.0010
Breakover3
1 kΩ	1 mA	—	0.100 + 0.100	0.005 + 0.005
Diode test4
5 V	1 mA	—	0.05 + 0.03	0.005 + 0.005
ACprecision technical index: ± (% reading + % range)
True RMS AC voltage 5,6	Test current or Load voltage	Input impedance	1 year	Temperature coefficient/°C
			23 ℃± 5 °C	0 ℃-18 ℃
				28 ℃-55 ℃
100 mV Range
20 Hz-45 Hz	—	—	1.00 + 0.10	0.02 + 0.02
45 Hz-10 kHz	—	—	0.20 + 0.10	0.02 + 0.02
10 kHz-30 kHz	—	—	1.50 + 0.30	0.05 + 0.02
30 kHz-100 kHz7	—	—	3.00 + 0.30	0.10 + 0.02
Range: 1 V, 10 V, 100 V and 750 V
20 Hz-45 Hz	—	—	1.00+0.108	0.02+0.02
45 kHz-10 kHz	—	—	0.20+0.10	0.02+0.02
10 kHz-30 kHz	—	—	1.50+0.30	0.05+0.02
30 kHz-100 kHz3	—	—	3.00+0.309	0.10+0.02
True RMS AC current2
Range: 100 uA-10 A
20Hz-45 Hz	—	—	1.50 + 0.10	0.02+0.02
45Hz-1 kHz	—	—	0.50 + 0.10	0.02+0.02
1 kHz-10 kHz10	—	—	2.00 + 0.20	0.02+0.02
Frequency: technical index ±(% reading+3 counts)
Frequency range11 : 100 mV,1 V,10 V,100 V and 750 V
20 Hz – 300 kHz12	—	—	0.02+3	0.005
Frequency resolution	Frequency		Resolution
Range13: 100 mV,1 V,10 V,100 V and 750 V	119.999 Hz		0.001 Hz
	1.19999 kHz		0.00001 kHz
	11.9999 kHz		0.0001 kHz
	119.999 kHz		0.001 kHz
	1.00000 MHz		0.00001 MHz
Capacitance1	Test current or probe type	Input impedance	1 year	Temperature coefficient/°C
			23 ℃± 5 °C	0 ℃-18 ℃
				28 ℃-55 ℃
1.000 nF	5 μA	—	1. + 0.5	0.02 + 0.001
10.00 nF	5 μA	—	1 + 0.5	0.02 + 0.001
100.0 nF	10 μA	—	1 + 0.5	0.02 + 0.001
1.000 μF	100 μA	—	1 + 0.5	0.02 + 0.001
10.000 μF	1 mA	—	1 + 0.5	0.02 + 0.001
100.00 μF	1 mA	—	1 + 0.5	0.02 + 0.001

Wskaźniki techniczne obowiązują w następujących przypadkach: nagrzewanie wstępne przez 90 minut, ustawienie czasu całkowania na 10 lub 100 NPLC, umożliwienie automatycznego zerowania. Temperatura kalibracji powinna mieścić się w zakresie 18℃-28℃.
1. Z wyjątkiem 1000DCV i 3A/10ADC, wszystkie zakresy mają 20% przekroczenie zakresu.
2. Wskaźniki techniczne nadają się do pomiaru rezystancji 4-przewodowej lub 2-przewodowej. Jeśli jednak nie naciśniesz wcześniej klawisza „Null” w celu wyeliminowania przesunięcia, pomiar rezystancji 2-przewodowej zwiększy dodatkowy błąd o 0,2 Ω.
3. Ciągła wartość progowa jest ustawiona na wartość mniejszą niż 10 Ω i dostępna tylko w trybie szybkiego pomiaru.
4. Wskaźniki techniczne są odpowiednie tylko dla napięcia mierzonego na zacisku wejściowym i dostępne tylko w trybie szybkiego pomiaru.
5. Z wyjątkiem 750VAC i ACI 3A/10A, wszystkie zakresy mają 20% przekroczenie zakresu.
6. Jeżeli zakres pomiarowy nie wynosi 750 V, wskaźniki techniczne są ważne tylko wtedy, gdy sygnał wejściowy jest sygnałem sinusoidalnym i jego amplituda > 5% bieżącego zakresu pomiarowego.
W przypadku zastosowania zakresu 750 V sygnał wejściowy musi być większy niż 50 Vrms.
7. Gdy częstotliwość sygnału wejściowego > 30 kHz i amplituda sygnału wejściowego < 10% bieżącego zakresu pomiarowego wystąpi dodatkowy błąd. Jeśli częstotliwość wynosi 30 kHz ~ 100 kHz, każdy 1 kHz zwiększy dodatkowy błąd o 0,003% zakresu.
8. Wejście < 200 Vrms
9. Wejście < 300 Vrms
10. Wskaźniki techniczne są odpowiednie, gdy częstotliwość = 5KHz jest wartością typową.
11. Częstotliwości do 1 MHz można mierzyć, gdy na wejściu sygnału 0,5 Vrms na biegu 100 mV / 1 V.
12. Wskaźniki techniczne są odpowiednie dla wszystkich biegów, gdy sygnał wejściowy > 10% zakresu, z wyjątkiem biegów specjalnie określonych. Wskaźniki techniczne dla zakresu 100 mV mogą być stosowane tylko wtedy, gdy sygnał wejściowy wynosi od 100 mV do 120 mV. Gdy sygnał wejściowy wynosi od 10 mV do 100 mV, numer wskaźnika należy pomnożyć przez 10.
13. Częstotliwość do 1 MHz może być mierzona, gdy wejście sygnału 0,5 Vrms jest na biegu 100 mV / 1 V.
