DSO2D15 oscyloskop cyfrowy 2x150MHz + generator 25MHz
Średnia ocena (5/5):
(głosów 1)
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: DSO2D15
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- dane techniczne - tabelka
- Recenzje produktu (1)
DSO2D15 oscyloskop cyfrowy 2x150MHz + generator 25MHz
Nowa seria oscyloskopów DSO2000 Hantek: DSO2D15 to cyfrowy oscyloskop oferujący dwa kanały wejściowe z szerokością pasma 150MHz i dodatkowo wbudowanym generatorze funkcyjnym o maksymalnej częstotliwości przebiegu 25MHz. Oscyloskop posiada przetwornik o częstotliwości próbkowania 1GSa/s, rekordem pamięci 8M. Oprogramowanie sterujące pracą oscyloskopu umożliwia samonastawę AUTOSET, automatyczny pomiar 32 parametrów napięciowo-czasowych, dekodowanie magistral szeregowych, analizę FFT, pracę w trybie X-Y, zapis przebiegów, komunikację z komputerem PC. Obsługuje komendy zdalnego sterowania SCPI.
Oscyloskop DSO2D15 wyposażony jest duży kolorowy wyświetlacz TFT o przekątnej 7 cali i wysokiej rozdzielczości 800x480. Szukając nowego oscyloskopu cyfrowego na rynku mamy bardzo szeroki wybór różnych modeli w dużej rozpiętości cenowej. Jeżeli szukamy podstawowego oscyloskopu cyfrowego do zastosowań serwisowych w warsztacie lub dla początkującego elektronika hobbysty to wybór modelu DSO2D15 wydaje się być złotym środkiem. Oscyloskop DSO2000 Hantek umożliwia obserwację przebiegów do 150MHz co wydaje się być rozsądną wartością. W bardzo atrakcyjnej cenie otrzymujemy prosty oscyloskop cyfrowy z przejrzystą i łatwą obsługą i dużym czytelnym wyświetlaczem.
Oscyloskop DSO2D15 wyposażony jest duży kolorowy wyświetlacz TFT o przekątnej 7 cali i wysokiej rozdzielczości 800x480. Szukając nowego oscyloskopu cyfrowego na rynku mamy bardzo szeroki wybór różnych modeli w dużej rozpiętości cenowej. Jeżeli szukamy podstawowego oscyloskopu cyfrowego do zastosowań serwisowych w warsztacie lub dla początkującego elektronika hobbysty to wybór modelu DSO2D15 wydaje się być złotym środkiem. Oscyloskop DSO2000 Hantek umożliwia obserwację przebiegów do 150MHz co wydaje się być rozsądną wartością. W bardzo atrakcyjnej cenie otrzymujemy prosty oscyloskop cyfrowy z przejrzystą i łatwą obsługą i dużym czytelnym wyświetlaczem.
DSO2D15 dwukanałowy oscyloskop 150MHz Hantek zastępuje starszą już nieprodukowaną konstrukcję DSO5102BM
dane techniczne:
- oscyloskop cyfrowy DSO2D15 produkcji Hantek z wbudowanym 1 kanałowym generatorem funkcyjnym
- oscyloskop dwukanałowy CH1 CH2
- szerokość pasma: 150MHz dla każdego z kanałów wejściowych
- próbkowanie w czasie rzeczywistym: 1GSa/S
▶ 1GSa/s = Giga Sample - miliard próbek na sekundę - rozdzielczość pionowa: 8bit
- długość rekordu pamięci 8Mpts
▶ 8Mpts = 8M points = 8 milionów punktów - zakres regulacji czułości napięciowej: 2mV/dz. do 10V/dz.
- łatwy w obsłudze
- przejrzyste menu
- funkcja AUTOSET
- 32 pomiary automatyczne
- pomiary kursorami
- dekodowanie magistrali szeregowych i analiza protokołu:
▶ RS232 / UART, I2C, SPI, CAN, LIN; - możliwość zapisu przebiegów
▶ referencyjnych REF
▶ w formacie CSV do dalszej obróbki w arkuszu kalkulacyjnym
▶ obrazów - funkcje matematyczne
- tryb XY - rysowanie krzywych Lissajous
- analiza FFT
- DVM wbudowany podwójny woltomierz
▶ po jednym dla każdego z kanałów wejściowych
▶ woltomierz 3 cyfry - wbudowany częstościomierz 6 cyfr
- obsługa poleceń zdalnego sterowania SCPI
- interfejsy komunikacyjne
▶ USB Host
▶ USB Devive - duży wyświetlacz LCD:
▶ KOLOROWY
▶ matryca TFT
▶ przekątna 7 cali
▶ duża rozdzielczość: 800x480
- wbudowany 1 kanałowy generator funkcyjny AWG:
- zakres generowanych częstotliwości:
▶ sinusoida: 0,1Hz do 25MHz
▶ prostokąt: 0,1Hz do 10MHz
▶ pozostałe przebiegi: 0,1Hz do 1MHz - długość przebiegu: 8k
- zakres regulacji amplitudy:
▶ 10mV do 7Vpp dla dużej impedancji
▶ 5mV do 3,5Vpp dla 50Ω - regulacja offsetu:
▶ ±3,5V dla dużej impedancji
▶ ±1,75V dla 50Ω
dodatkowe materiały:
DSO2000 Hantek - instrukcja PL, dane techniczne
zestaw zawiera:
- oscyloskop cyfrowy DSO2D15 Hantek
- sonda oscyloskopowa x1szt.
▶ z wbudowanym dzielnikiem nacięcia x1/x10 - przewód BNC-krokodyl x2szt.
- przewód USB -1szt.
- instrukcja obsługi angielska -1szt.
gwarancja:
- 24 miesiące
- gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy ruchome, żarówki, filtry, bezpieczniki itp.
- firma GOTRONIK - jesteśmy bezpośrednim autoryzowanym przedstawicielem producenta HANTEK w Polsce
|
wbudowany dodatkowy generator funkcyjny
DDS - Direct Digital Synthesis AWG - Arbitrary Waveform Generator  |
|
|
tryb XY - krzywa Lissajous (czyt. lisażu)
wyświetlanie w dwóch osobnych oknach  |
32 rodzaje pomiarów automatycznych ze statystyką |
|
możne zapisać 10 zestawów przebiegów odniesienia
zapis przebiegów CSV i ustawień funkcja zrzutu ekranu jednym kliknięciem przez USB.  |
wbudowany cyfrowy multimetr DVM
Digital Volt Meter 3 cyfrowy dla każdego z kanałów 6 cyfrowy miernik częstotliwości  |
|
Wyzwalanie i dekodowanie magistrali szeregowych
z funkcją monitorowania protokołu  |
długość rekordu pamięci do 8Mpts
pozwala zredukować zniekształcenia przebiegu i odtworzyć go w rzeczywistości  |
|
PASS / FAIL - funkcja dobry/zły
tworzenie masek  |
operacje matematyczne
analiza FFT |

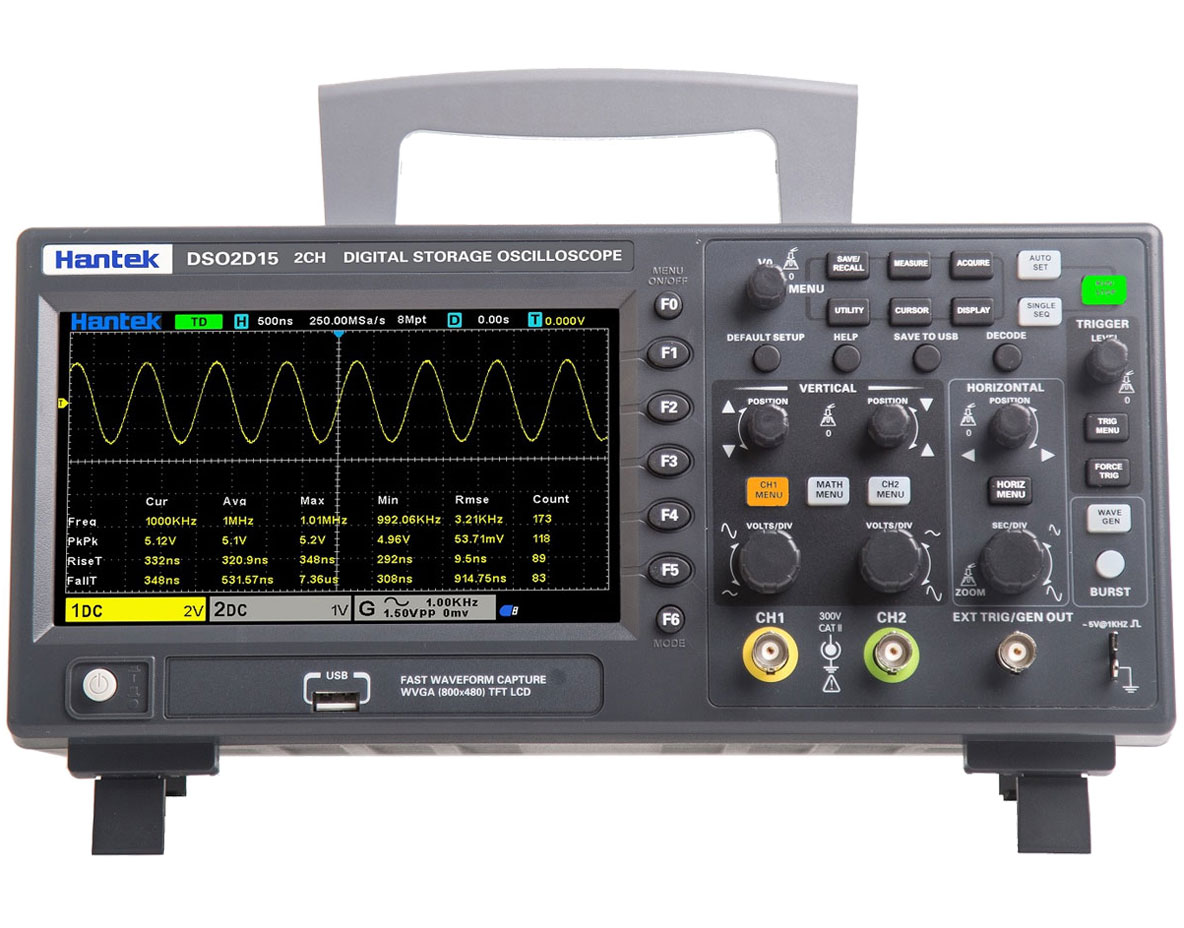

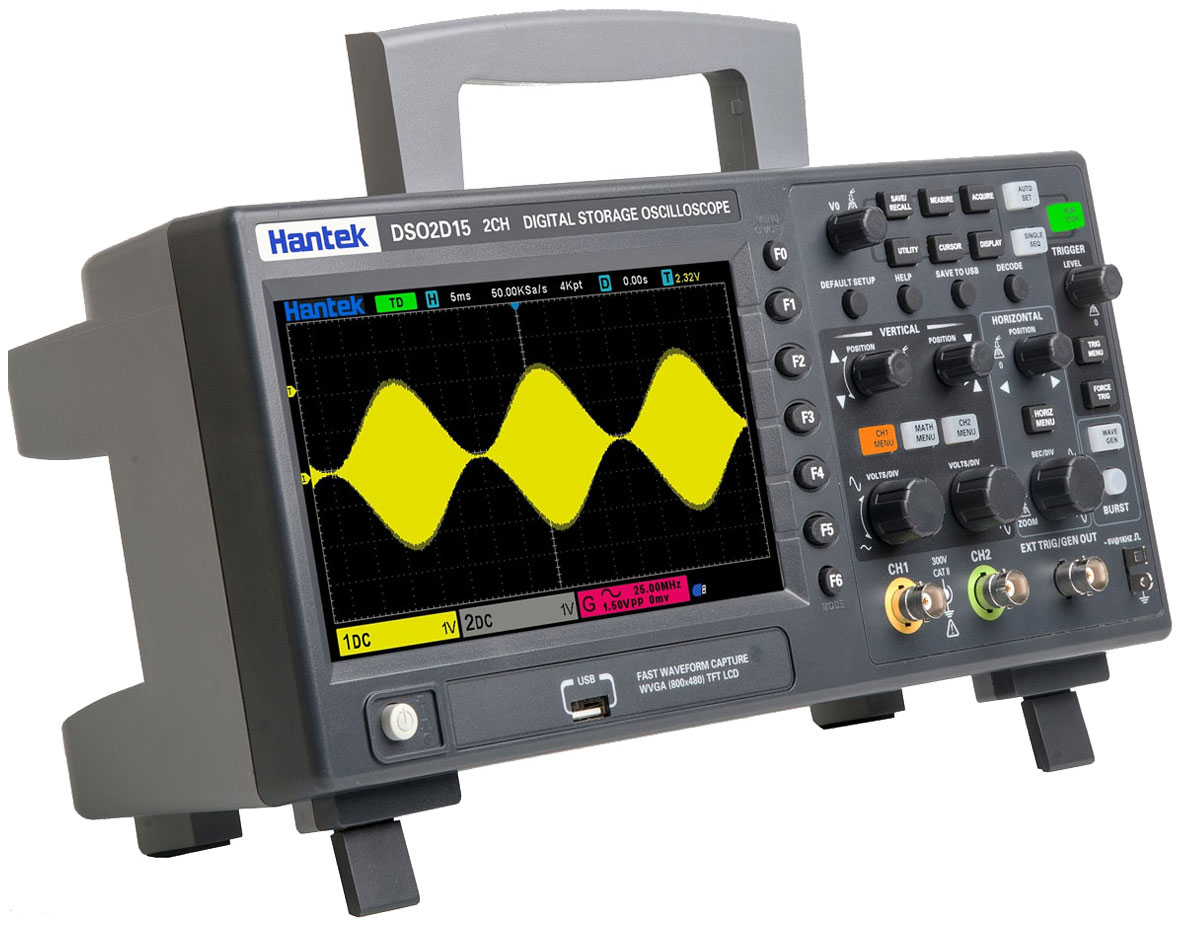

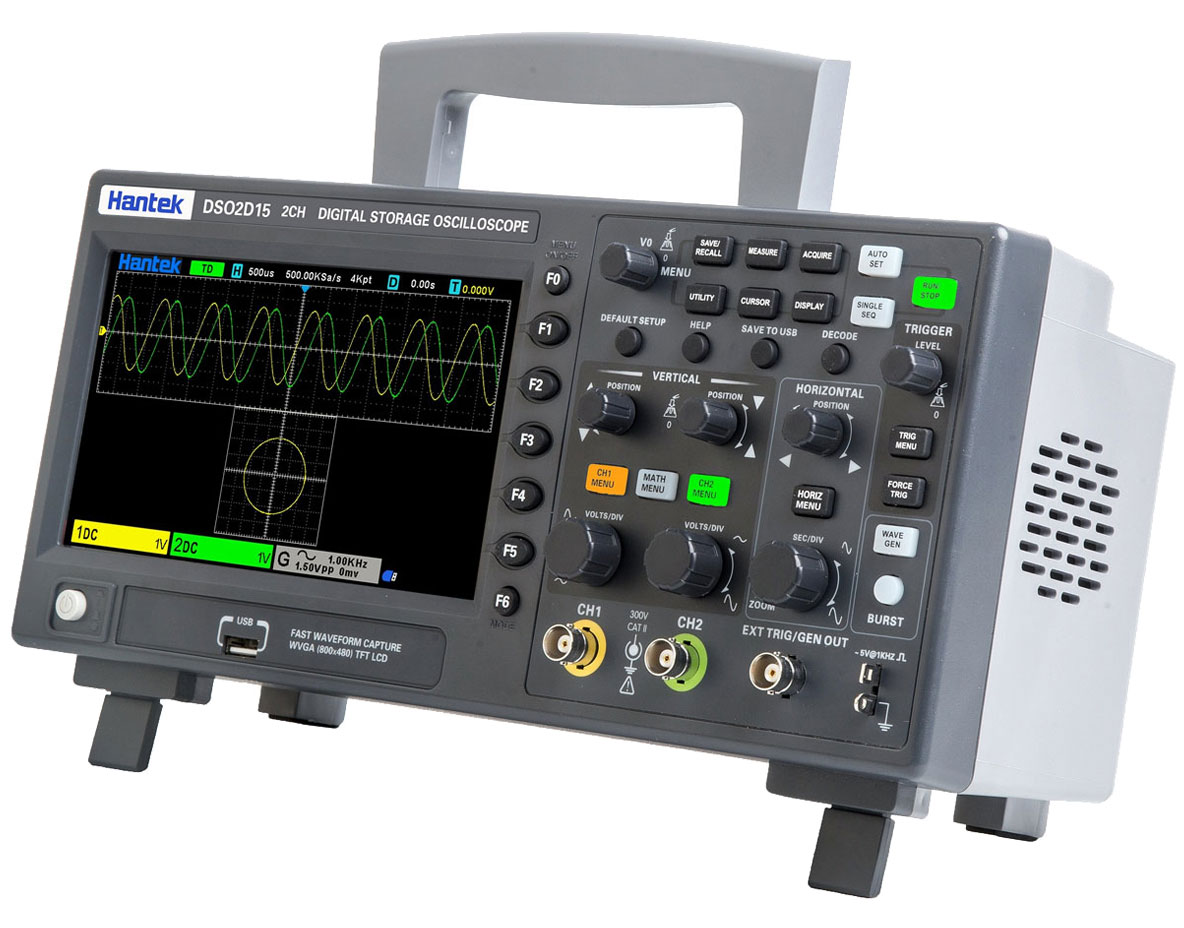

zdjęcia:
| Model | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
| Bandwidth | 150MHz | 100MHz | 150MHz | 100MHz |
| Oscilloscope channels | 2CH | 2CH | 2CH | 2CH |
| Waveform generator | 1CH | 1CH | - | - |
| Oscilloscope | ||||
| Sample rate | 1GSa/s (single channel) 500MSa/s (two channels) | |||
| Acquisition | ||||
| Normal | Sample data | |||
| Peak-to-peak value | Display high frequency and random burr | |||
| Average | Average waveform, times: 4, 8, 16, 32, 64, 128 | |||
| High resolution | Up to 12bit | |||
| Input | ||||
| Input coupling | DC, AC, GND | |||
| Input impedance | 1MΩ±2% ‖20pF±3pF | |||
| Probe attenuation factor | 1X, 10X, 100X, 1000X | |||
| Voltage rating | 300V CAT II | |||
| Maximum input voltage | 300VRMS (10X) | |||
| Horizontal | ||||
| Waveform interpolation | (sin x)/x | |||
| Maximum record length | Single channel maximum 8M | |||
| Two channels maximum 4M | ||||
| Horizontal scale range | 2ns/div~100s/div 1, 2, 5 step by step | |||
| Time base mode | Y-T, X-Y, Roll | |||
| Zero offset | ±0.5 div×minimum time base gear | |||
| Sample Rate and Delay Time Accuracy | ±25ppm | |||
| Delta Time Measurement Accuracy (Full Bandwidth)Sample Rate and Delay Time Accuracy | single-shot, Normal mode ±（1 sample interval+100ppm×reading+0.6ns） | |||
| ＞16 times averages ±（1 sample interval+100ppm×reading+0.4ns） | ||||
| Sample interval=sec/div÷200 | ||||
| Sample Rate and Delay Time Accuracy | ±50ppm（at any interval greater than 1ms） | |||
| Vertical | ||||
| Model | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
| Bandwidth | 150MHz | 100MHz | 150MHz | 100MHz |
| Rising time in BNC position (typical) | 2.4ns | 3.5ns | 2.4ns | 3.5ns |
| Vertical resolution | 8 bits resolution, each channel samples simultaneously | |||
| Vertical sensitivity | 2mV/div to 10V/div | |||
| Offset range | ≥ 200mV/div, ±1V; | |||
| ＜200mV/div ±50V | ||||
| Mathematical operation | +, -, ×, ÷, FFT | |||
| FFT | Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop | |||
| Bandwidth Limit | 20MHz | |||
| Bass response（-3db） | In BNC position ≤ 10Hz | |||
| Vertical gain accuracy | In ''normal'' or ''average'' acquisition mode, the accuracy of 10V/div to 10mV/div is ±3%; | |||
| In ''normal'' or ''average'' acquisition mode, the accuracy of 5mV/div to 2mV/div is ±4% | ||||
| Note: Bandwidth reduced to 6MHz when using a 1X probe | ||||
| Trigger | ||||
| Trigger type | Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC | |||
| Trigger level range | ±5 divisions from the center of the screen | |||
| Trigger mode | Auto, Normal, single | |||
| Level | CH1~CH2 | ±4 divisions from the center of the screen | ||
| EXT | 0~3.3V | |||
| Holdoff range | 8ns~10s | |||
| Trigger level accuracy | CH1~CH2 | 0.2 div×volts/div within ±4 divisions from the center of the screen | ||
| EXT | ±（Set value× 6%+40mV） | |||
| Edge trigger | Slope | Rising edge, falling edge, rising or falling edge | ||
| Signal source | CH1, CH2, EXT | |||
| Pulse width trigger | Polarity | Positive polarity, negative polarity | ||
| Condition(When) | , !=, = | |||
| Signal source | CH1~CH2, | |||
| Pulse width range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| Video trigger | Signal standard | NTSC, PAL | ||
| Signal source | CH1~CH2 | |||
| Synchronization | Scanning line, line number, odd field, even field, all field | |||
| Slope trigger | Slope | rising, falling | ||
| Condition(When) | , !=, = | |||
| Signal source | CH1 ~ CH2 | |||
| Time range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| Overtime trigger | Signal source | CH1~CH2， | ||
| Polarity | Positive polarity, negative polarity | |||
| Time range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| Window trigger | Signal source | CH1~CH2 | ||
| Pattern trigger | Pattern | 0: low level; 1: high level; X: ignore | ||
| Level（signal source） | CH1~CH2 | |||
| Interval trigger | Slope | rising, falling | ||
| Condition(When) | , !=, = | |||
| Signal source | CH1~CH2 | |||
| Time range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| Under Amp trigger | Polarity | Positive polarity, negative polarity | ||
| Condition(When) | , !=, = | |||
| Signal source | CH1~CH2 | |||
| Time range | 8ns ~ 10s | |||
| Accuracy | 8ns | |||
| UART trigger | Condition(When) | Start, Stop, data, Parity ERR, COM ERR | ||
| Signal source(RX/TX) | CH1~CH2 | |||
| Data format | Hex (hexadecimal) | |||
| Data length | 1 byte | |||
| Data bit width | 5 bit, 6 bit, 7 bit, 8 bit | |||
| Odd-even check | none, odd, even | |||
| Idle level | high, low | |||
| Baud rate (optional) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
| Baud rate(user-defined) | 300bit/s~334000bit/s | |||
| LIN trigger | Condition(When) | Interval field, synchronization field, ID field, synchronization error, identifier, ID and data | ||
| Signal source | CH1~CH2 | |||
| Data format | Hex (hexadecimal) | |||
| Baud rate (optional) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
| Baud rate(user-defined) | 300bit/s~334000bit/s | |||
| CAN trigger | Condition(When) | Start bit, remote frame ID, data frame ID, frame ID, data frame data, error frame, all errors, ACK Error, overload frame | ||
| Signal source | CH1~CH2 | |||
| Data format | Hex (hexadecimal) | |||
| Baud rate (optional) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | |||
| Baud rate(user-defined) | 5kbit/s~1Mbit/s | |||
| SPI trigger | Signal source | CH1~CH2 | ||
| Data format | Hex (hexadecimal) | |||
| Data bit width | 4, 8, 16, 24, 32 | |||
| IIC trigger | Signal source (SDA/SCL) | CH1~CH2 | ||
| Data format | Hex (hexadecimal) | |||
| Data index | 0~7 | |||
| When(condition) | Start bit, stop bit, No Ack, address, restart, address and data | |||
| Measurement | ||||
| Cursor | Voltage difference between cursors △V | |||
| Time difference between cursors △T | ||||
| Reciprocal of △T, in Hertz (1/△T) | ||||
| Auto measurement | frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF | |||
| DVM | Data source | CH1, CH2 | ||
| Measurement type | DC RMS | |||
| AC RMS | ||||
| DC | ||||
| Frequency meter | hardware 6 bits frequency meter | |||
| Arbitrary waveform generator | ||||
| Channel | 1 | |||
| Sample rate | 200MSa/s | |||
| Vertical resolution | 12 bits | |||
| Maximum frequency | 25 MHz | |||
| Standard waveforms | sine, square, ramp,Exp, noise, DC | |||
| Arbitrary waveform | Arb1, Arb2, Arb3, Arb4 | |||
| Sin | Frequency range | 0.1Hz~25MHz | ||
| Square/pulse | Frequency range | 0.1Hz~10MHz | ||
| Triangular wave | Frequency range | 0.1Hz~1MHz | ||
| Sampling wave | Frequency range | 0.1Hz~1MHz | ||
| Index | Frequency range | 0.1Hz~5MHz | ||
| Noise | ||||
| Arb1 | Frequency range | 0.1 Hz to 10 MHz | ||
| Arb2 | Frequency range | 0.1 Hz to 10 MHz | ||
| Arb3 | Frequency range | 0.1 Hz to 10 MHz | ||
| Arb4 | Frequency range | 0.1 Hz to 10 MHz | ||
| Waveform length | 8KSa | |||
| Frequency | Accuracy | 100 ppm (10 kHz) | ||
| Resolution | 0.1 Hz or 4 bits，take the greater one | |||
| Amplitude | Output range | 10mV~7Vp-p (high impedance) | ||
| 5mV~3.5Vp-p (50Ω) | ||||
| DC offset | Range | ±3.5 V, high impedance | ||
| ±1.75 V, 50 Ω | ||||
| Resolution | 100 μV or 3 bits, take the greater one | |||
| Accuracy | 2% (1 kHz) | |||
| Output impedance | 50 Ω | |||
| General specifications | ||||
| Display | Display type | 7'' diagonal TFT liquid crystal | ||
| Display resolution | 800 (horizontal)*480 (vertical) pixels | |||
| Display colour | 16 million colours (24 bits true colour) | |||
| Persistence time | minimum, 1 s, 5 s, 10 s, 30 s, infinite | |||
| Display type | dot, vector | |||
| Display brightness | adjustable | |||
| Grid type | adjustable | |||
| Grid brightness | adjustable | |||
| Interface | Standard interface | USB Host，USB Device | ||
| General specifications | Probe compensator output | |||
| Output voltage, typical | about 2Vpp input ≥1MΩ load | |||
| Frequency, typical | 1kHz | |||
| Power supply | 100-120VACRMS(±10%), 45Hzto 440Hz, CATⅡ | |||
| 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ | ||||
| Power consumption | <30W | |||
| Fuse | T, 3.15A, 250V, 5x20mm | |||
| Operating temperature | 0~50 °C (32~122 °F) | |||
| Storage temperature | -40~+71 °C (-40~159.8 °F) | |||
| Humidity | ≤+104℉(≤+40°C): ≤90% relative humidity | |||
| 106℉~122℉ (+41°C ~50°C): ≤60% relative humidity | ||||
| Altitude | Operating and nonoperating | 3, 000m (10, 000 feet) | ||
| Mechanical shock | Random vibration | 0.31 g RMS from 50Hz to 500Hz, | ||
| 10 minutes on each axis | ||||
| Nonoperating | 2.46g RMS from 5Hz to 500Hz, | |||
| 10 minutes on each axis | ||||
| Operating | 50g, 11ms, half-sine wave | |||
| Mechanical | Size | 318 x 110 x 150mm (length x width x height) | ||
| Weight | 1900g | |||
Autor recenzji: Waldemar
Ocena produktu:
Data napisania recenzji: 22-05-2021
Data napisania recenzji: 22-05-2021
Dobry podstawowy oscyloskop. Na początku użytkowania trudno coś napisać ale wszystko co sprawdzam działa ok . Dla zainteresowanych początkujących zaczynających przygodę z pierwszym oscyloskopem,na początek wystarczający i POSIADA JĘZYK POLSKI. Wgrywanie softu proste i intuicyjne , niestety nie wiem co wnosi nowego lub poprawia w działaniu oscyloskopu. Jest to nowa wersja oscyloskopu więc nie trzeba si martwić o sterowniki i aktualizację.Strona producenta wszystko udostępnia po kliknięciu w typ oscyloskopu. Polecam do warsztatów.Pozdrawiam.
Dokładamy wszelkich starań, by opinie pochodziły od klientów, którzy używali produktu lub go nabyli. Opinie są zbierane, weryfikowane i publikowane zgodnie z zasadami opisanymi w regulaminie sklepu.
Tylko zarejestrowani klienci mogą pisać recenzje do produktów. Jeżeli posiadasz konto w naszym sklepie zaloguj się na nie, jeżeli nie załóż bezpłatne konto i napisz recenzję.
Klienci zakupili także
Sonda oscyloskopowa PP200 HANTEK 200MHz dzielnik 1:1 1:10
85,00 zł brutto69,11 zł netto
Mikroskop cyfrowy 600x + LCD + 8 Led + statyw
416,22 zł299,00 zł brutto243,09 zł netto
szt. Do koszyka
Pozostałe produkty z kategorii
DPO6104EDU oscyloskop 4 x 100MHz długość pamięci 128Mpts
2 400,00 zł brutto1 951,22 zł netto
DSO2C15 oscyloskop cyfrowy 2x150MHz
1 249,00 zł999,00 zł brutto812,20 zł netto
szt. Do koszyka
Oscyloskop cyfrowy MSO5202D Hantek + 16 kanałowy analizator stanów logicznych
2 728,95 zł brutto2 218,66 zł netto
DPO6082B oscyloskop 2 x 80MHz z ekranem dotykowym
1 417,50 zł1 099,00 zł brutto893,50 zł netto
szt. Do koszyka
DSO4102C oscyloskop cyfrowy 2x100MHz z generatorem DDS 25MHz
1 468,95 zł brutto1 194,27 zł netto
