DSLogic U3Pro32 analizator stanów logicznych 32 kanałowy 1GHz
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: DSLogic U3Pro32
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

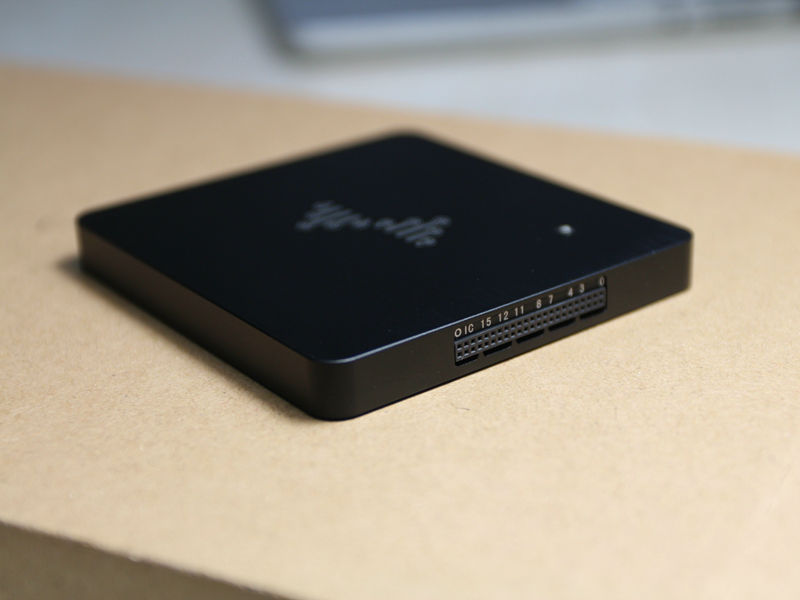

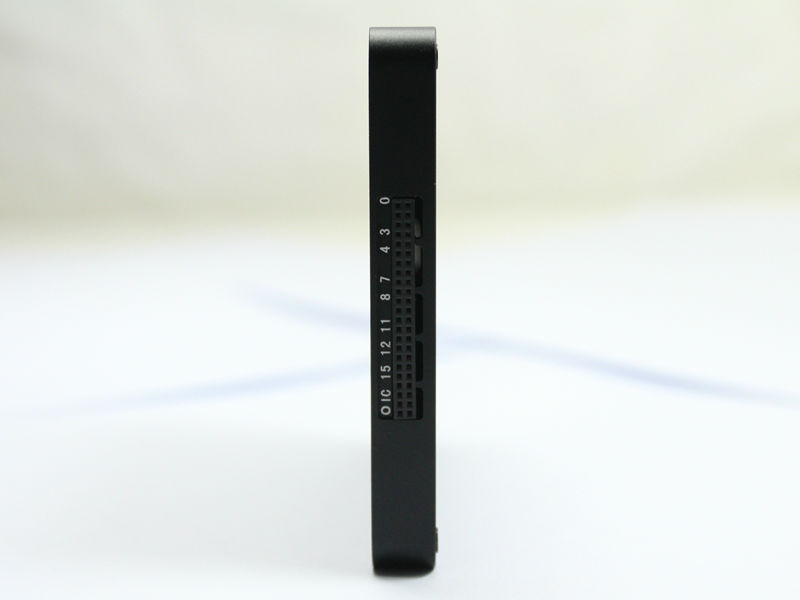

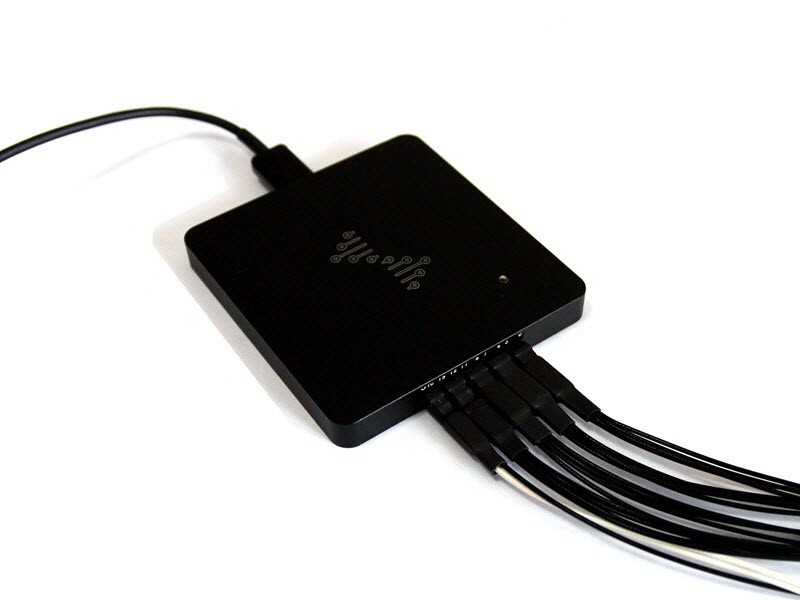

DSLogic U3PRO32 analizator stanów logicznych 32 kanałowy

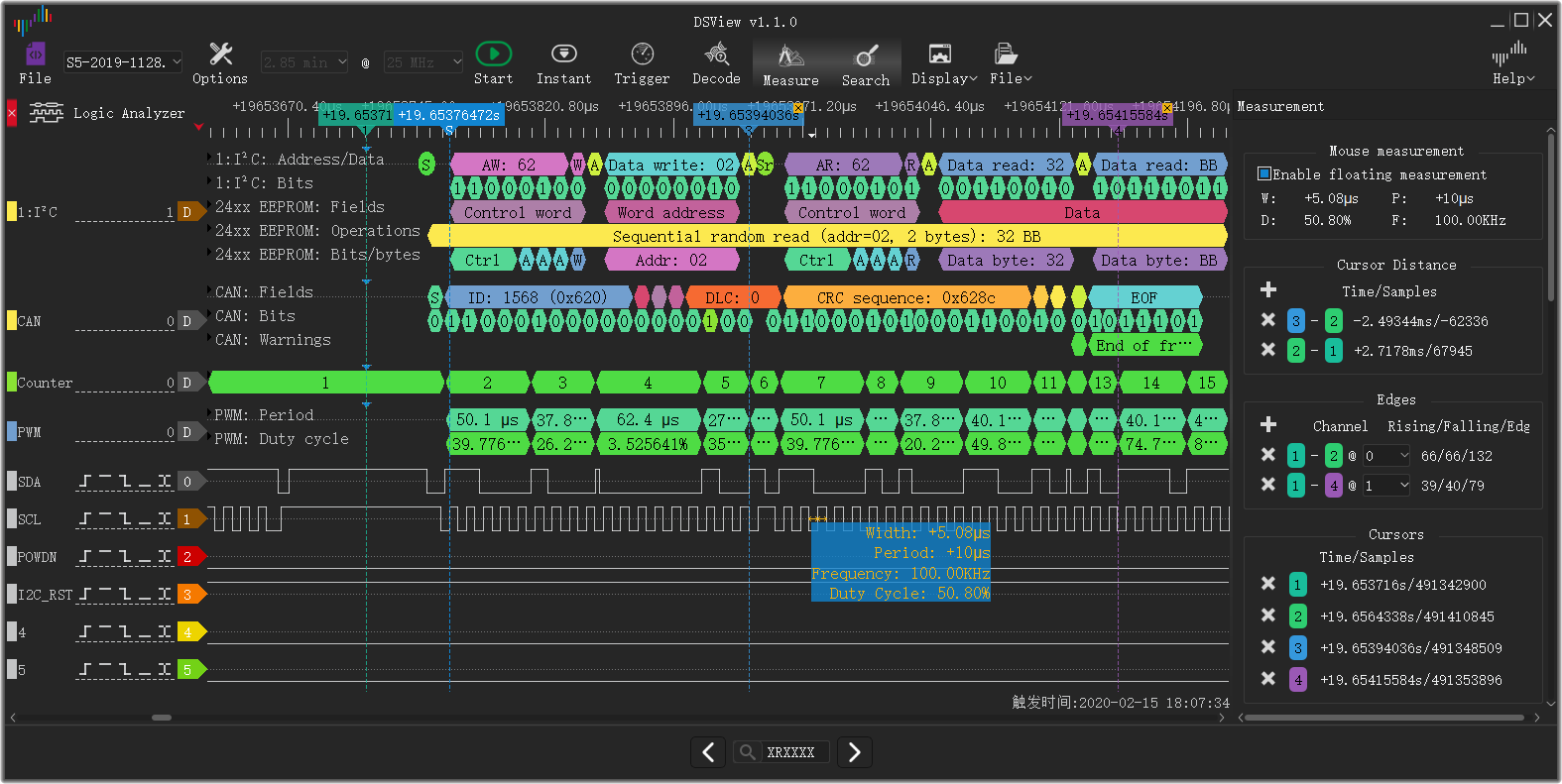

DSLogic U3PRO32 to oparty na USB analizator stanów logicznych o częstotliwości próbkowania wynoszącej aż 1GHz czym wyróżnia się od pozostałych dostępnych na rynku analizatorów. Urządzenie posiada 32 kanałów pomiarowych. Niewielkich rozmiarów obudowa 79x74x9mm. Duża wydajność oraz pamięć danych. Dzięki łatwemu w użyciu i wieloplatformowemu oprogramowaniu DSView możesz używać swojego ulubionego komputera do debugowania i analizy obwodów, obserwowania przebiegów cyfrowych i dekodowania różnych protokołów w dowolnym miejscu i czasie.
Analizator logiczny to dedykowane narzędzie do debugowania sygnałów cyfrowych, które obsługuje długookresową akwizycję, brak czasu martwego, złożone warunki wyzwalania i bogate dekodery protokołów. Oscyloskop doskonale nadaje się do analizowania okresowych zmian napięcia i szumów. Analizator logiczny rejestruje tylko stan niski / wysoki i znacznie lepiej analizuje proces komunikacji cyfrowej i złożonych protokołów.
Parametry techniczne
- analizator stanów logicznych DSlogic U3PRO32
- producent: DreamSourceLAb
- liczba kanałów cyfrowych: 32
- częstotliwość próbkowania:
⇒ tryb bufora: 1GHz ( 8 kanałów), 500MHz (16 kanałów), 250MHz (32 kanały)

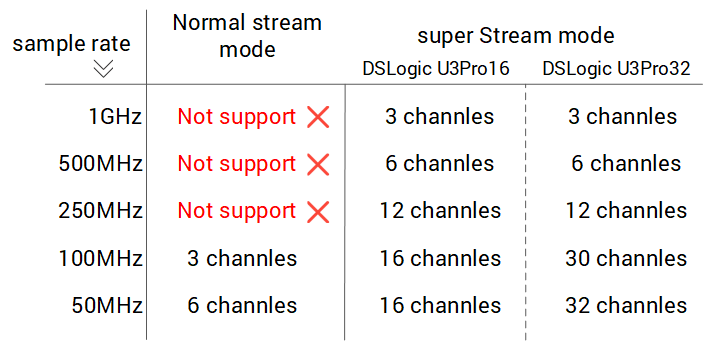

⇒ tryb strumieniowy: 1GHz (3 kanały), 500MHz (6 kanałów), 250MHz (12 kanałów), 100MHz (30 kanałów), 50MHz (32 kanały)
- interfejs USB 3.0
- rekord pamięci 16GB (tryb strumieniowy)
- wbudowana pamięć 2G bity
- regulowany napięcia progowego z krokiem 0,1V
- ekranowane przewody połączeniowe
- aluminiowa obudowa

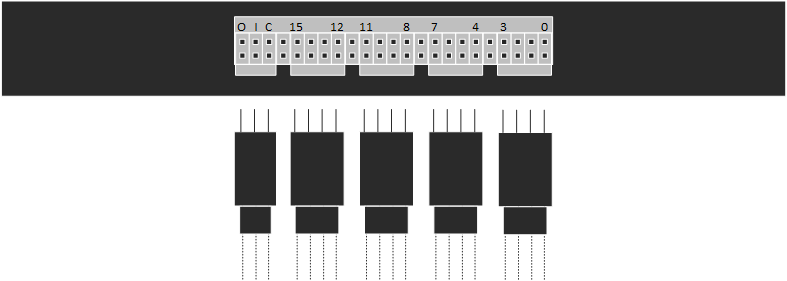

- złącze 1,27mm żeńskie (host)
- złącze 2,54mm żeńskie (przewody)
- napięcie zasilania: 5V DC
- pobór mocy: 2,5W
- bezpieczny zakres napięcia: -30 v ~ 30 v (z przewodami z zestawu)
- napięcie progowe 0 ~ 5V (krok 0,1V)
- pracuje z większością poziomów napięć logicznych: 5V, 3,3V, 2,5V, 1,8V, 1,5V, 1,2V, 1,0V, itp.
- ochrona ESD
- impedancja wejściowa: 250kΩ // 13pF
- minimalny czas trwania impulsu: 2ns
- dokładność pomiaru: 10ns -> 100M, 1us -> 1M
- każdy kanał jest niezależnie ekranowany
- kompatybilny z Win Xp, Win7, Win8, Win10, Win11, MAC OS X10.12 lub nowszym, Linux: Ubuntu, Fedora, Arch etc.
Analizator obsługuje następujące protokoły
Dekodowanie podstawowe
I²C, UART, SPI, CAN, I²S, JTAG, 1-Wire link layer, DMX512, PWM, Parallel, SWD, USB PD, USB signalling, SWIM, SD card (SD mode), PS/2, MDIO, Stepper motor, Timing, Z80, AC ’97, Counter, IR NEC, IR RC-5, AM230x, AUD, AVR PDI, CEC, DALI, DCF77, DSI, EM4100, EM4305, GPIB, Gray code, Guess bitrate, Jitter, LPC, Maple bus, MCS-48, Microwire, Miller, Morse, OOK, Qi, RC encode, RGB LED (WS281x), SDA2506, S/PDIF, ST7735, T55xx, TI TLC5620, Wiegand…
Dekodowanie stosowe
LIN, 24xx EEPROM, 93xx EEPROM, USB request, USB packet, 1-Wire network layer, AVR ISP, nRF24L01(+), RGB LED (SPI), SD card (SPI mode), SPI flash/EEPROM, Modbus, MIDI, I²C demux, I²C filter, ARM ETMv3, ARM ITM, ARM TPIU, ATSHA204A, DS1307, EDID, LM75, MLX90614, MXC6225XU, Nunchuk, RTC-8564, TI TCA6408A, XFP, JTAG / EJTAG, JTAG / STM32, CFP, DS243x, DS28EA00, Oregon, OOK visualisation, ADE77xx, ADF435x, ADNS-5020, MAX7219, MRF24J40, RFM12, SSI32, PAN1321…
 |
DSLogic Plus Datasheet |
|
DSLogic instrukcja PL |
|
DSLogic DSView manual |
|
DSLogic DSView instrukcja PL |
 |
Oprogramowanie do pobrania |
Zestaw zawiera
- 1 x analizator stanów logicznych DSLogic U3PRO32
- 32x przewody połączeniowe z haczykami
- 1 x przewód USB
- 1 x etui na przewody oraz analizator
Cechy charakterystyczne
✦ ochrona przepięciowa, ochrona elektrostatyczna, długa żywotność
✦ obsługa trybu podwójnego:
✓ tryb strumieniowy
✓ transmisja USB w czasie rzeczywistym do komputera
✓ bardzo duża głębokość próbkowania
✓ tryb buforowania
✓ szerokopasmowe przechowywanie sprzętu
✓ bardzo wysoka częstotliwość próbkowania
✦ regulowana wartość progowa: obsługa różnych napięć : 1,2V / 1,8V / 2,5V / 3,3V / 5,0V

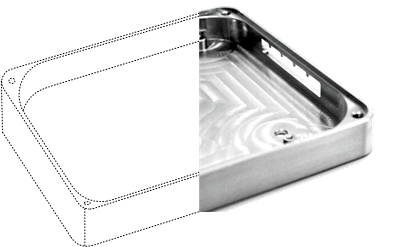

✦ cała metalowa obudowa
✓ osłona przed szumami 360°
✓ szybkie rozpraszanie ciepła
✓ praca obwodu jest bardziej stabilna

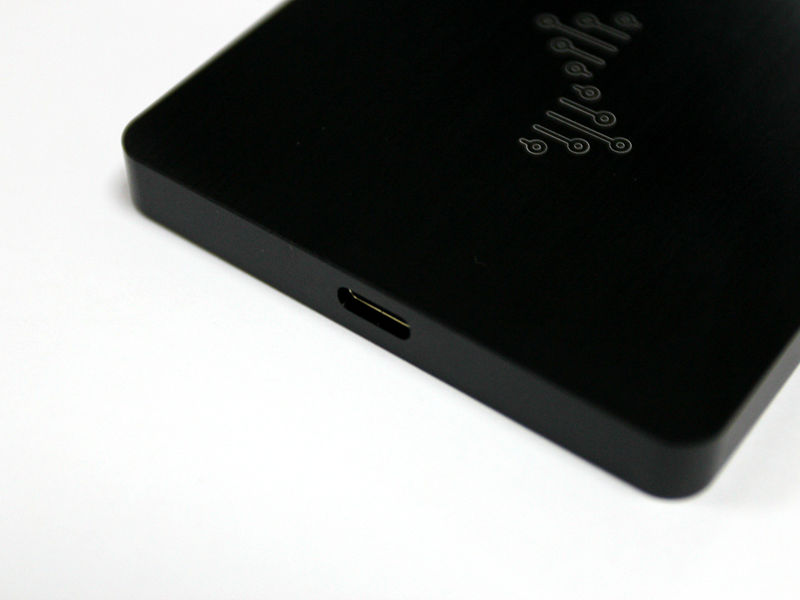

✦ interfejs USB type-C
✦ maksymalna obsługa głębokości pamięci 16G
✦ system okien (xp / vista / win7 / win8 / win10)

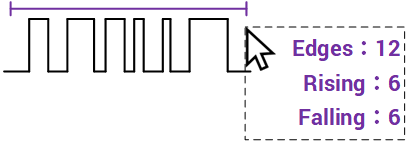

✦ protokół wielowarstwowy, obserwacja danych jest bardziej intuicyjna
✦ ochrona przepięciowa, ochrona elektrostatyczna, długa żywotność
✦ obsługa trybu podwójnego:
✓ tryb strumieniowy
✓ transmisja USB w czasie rzeczywistym do komputera
✓ bardzo duża głębokość próbkowania
✓ tryb buforowania
✓ szerokopasmowe przechowywanie sprzętu
✓ bardzo wysoka częstotliwość próbkowania
✦ regulowana wartość progowa: obsługa różnych napięć : 1,2V / 1,8V / 2,5V / 3,3V / 5,0V
✦ cała metalowa obudowa
✓ osłona przed szumami 360°
✓ szybkie rozpraszanie ciepła
✓ praca obwodu jest bardziej stabilna
✦ interfejs USB type-C
✦ maksymalna obsługa głębokości pamięci 16G
✦ system okien (xp / vista / win7 / win8 / win10)
✦ protokół wielowarstwowy, obserwacja danych jest bardziej intuicyjna
Wskaźniki przepustowości lub głębokości pamięci Metropolitan są kompromitujące, jednocześnie znacznie zmniejszając użyteczność takiego analizatora logicznego. Na przykład transmisja w czasie rzeczywistym przez pamięć USB saleae do przechowywania danych przy użyciu komputera hosta, dobre rozwiązanie problemu głębokości pamięci, ale ze względu na ograniczoną przepustowość USB może osiągnąć tylko przepustowość próbkowania 200-300 Mbits
Open Workbench Logic Sniffer jest używany jako pamięć wewnętrzna FPGA BRAM, ma również próbkowanie o przepustowości 1,6 Gbps, ale głębokość pamięci wynosi tylko 216 Kbitów.

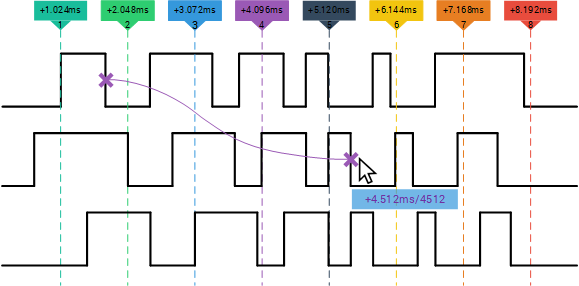

Łatwe do ustawienia złożone warunki wyzwalania. Jako analizator logiczny wyzwalają najważniejsze cechy mające bezpośredni wpływ na dokładność lokalizacji próbkowania. Większość podstawowych analizatorów logicznych nie ma zaawansowanych funkcji wyzwalania, co pozwala użytkownikom znaleźć i zlokalizować problem w wielu bezużytecznych informacjach, marnując cenny czas.

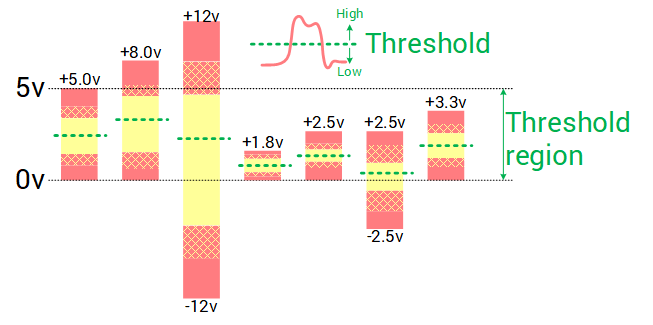

W oparciu o poziom szybkiego obwodu próbkowania komparatora, można nie tylko dostosować poziom poziomu progowego, aby dostosować się do różnych standardów sygnału (1,2 V / 1,5 V / 1,8 V / 3,3 V / 5,0 V) i określić poziom dokładność do poziomu poniżej 100mV dla maksymalnego marginesu szumów, znacznie zmniejsza możliwość fałszywych alarmów i zadziorów podczas próbkowania. Większość analizatorów logicznych dla początkujących, wykorzystujących standardowy układ scalony interfejsu, ocena stałego poziomu napięcia, nie może zagwarantować dokładności wyników próbkowania.

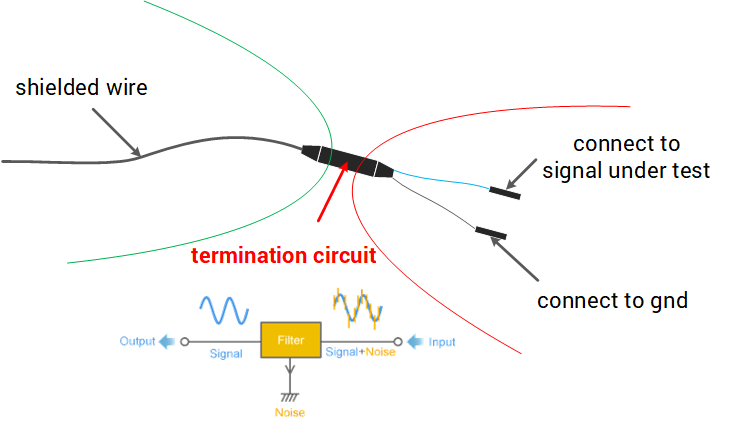

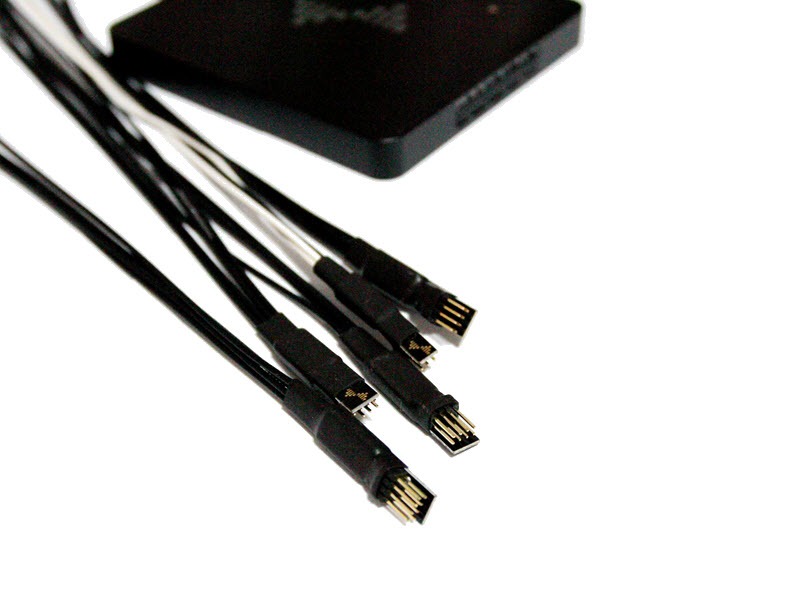

Ekranowany kabel jest standardem w wysokiej klasy analizatorze stanów logicznych, możesz zapewnić integralność próbkowanych obwodów sygnałowych, zmniejszając stopień zniekształcenia próbkowanego sygnału. Większość podstawowych analizatorów logicznych wykorzystujących zwykły kabel DuPont do podłączenia analizatora stanów logicznych i mierzonego sygnału, nieciągłości impedancji i problemy z odbiciem masy powodują poważne zniekształcenie sygnału, co wpływa na analizator stanów logicznych na ocenę poziomu mierzonego sygnału.
 |
 |
Nasze oprogramowanie komputerowe wykorzystuje tę samą architekturę open source, obecnie obsługuje do 44 rodzajów funkcji analizy protokołów. Dzięki wsparciu społeczności open source liczba ta będzie nadal rosła. Wszyscy myśleli, że ta darmowa biblioteka protokół wniesie własny wkład.
 |
 |
 |
 |
 |
 |
