Vytvořte si vlastní laboratoř mikroprocesorů.
Univerzální modul je používán se učit programování mikroprocesorů ATMEL AVR řady. Uveden na štítku nejpopulárnějších systémů spolupracujících s mikroprocesorem. Když píšeme náš program pro konfiguraci odpovídající připojení k mikroprocesoru po drátě. Jsem zkontrolovat, jestli to funguje správně.
Modul může být použit pro výuku systémů: AT90S8535, ATMEGA8535, ATmega16, ATmega32, ATmeg644.
Všechny porty mikroprocesoru a spolupracující systémy jsou nervózní pinové konektory (zlato pin) spojení mezi nimi se provádí pomocí speciálních kabelů, které jsou v ceně. Dráty jsou ukončeny konektory a není třeba pájení. Díky tomuto řešení můžeme spojit systémů v jakékoli konfiguraci. A tak můžeme kontrolovat náš projekt, aniž by PCB.
Kromě toho lze desku namontovat kamkoli na univerzální systém kontaktní pole
Může být testována na souboru programů napsaných v Bascom AVR, WinAVR, AVR Studio
Na desce modulu je:

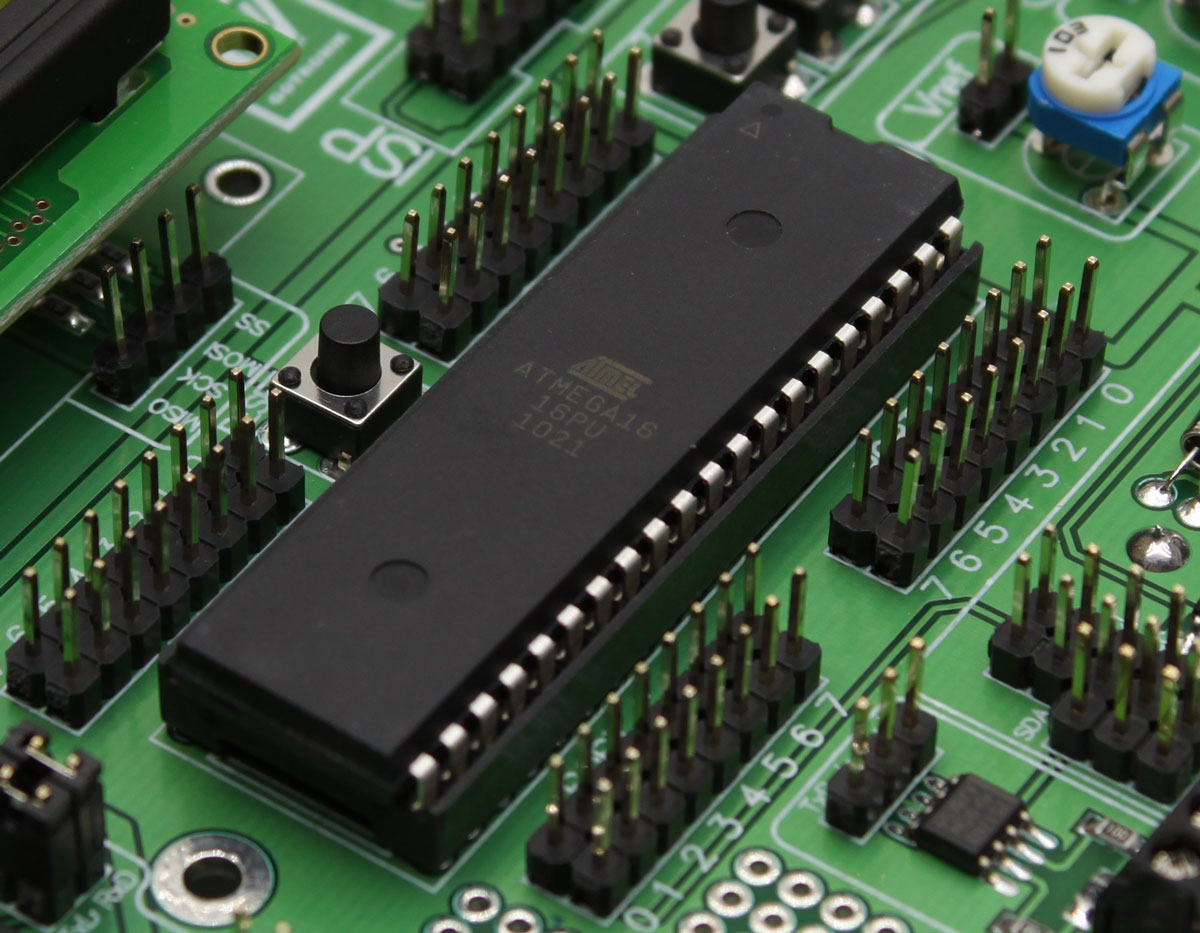

Mikrokontroléru: |
ATMEGA16 16PU |
Quartz rezonátoru: |
16MHz |
Tlačítko RESET: |
Ano |
Konektor pro programování ISP: |
Ano |
Potenciometr pro napětí Vref: |
Ano |
Wyprowadzenie wszystkich portów procesora: |
Ano |
HD44780 2x16 LCD s podsvícením: |
Ano |
LCD displej na konektoru - možnost výměny: |
Ano |
Nastavení kontrastu displeje LCD: |
Ano |
MMC / SD karta s vyhazovačem: |
Ano |
Multiplexní 7-segment LED 4ks. |
Ano |
LED 8 ks |
Ano |
8ks tlačítka mikrospínače klávesnice. |
Ano |
Čtyři potenciometry pro nastavení napětí kapaliny 0-5V |
Ano |
Výkonové tranzistory s otevřeným kolektorem (8 výstupů) ULN2803 |
Ano |
Reproduktor - bzučák |
Ano |
Digitální teploměr DS1820 1-wire |
Ano |
TSOP4836 infračervený přijímač |
Ano |
Hodiny reálného času PCF8583 |
Ano |
I2C sběrnice s restorami 4K7 |
Ano |
Sériové paměti EEPROM 24C16 |
Ano |
Převodník RS485 - SN75176 |
Ano |
Baterie - baterie CR232 |
Ano |
USB - možnost napájení modulu |
Ano |
USB-RS232 - postaven na systému FR232RL |
Ano |
Napájecí zdroj (usměrňovač most, filtr kapacitní, stabilizátor 7805) |
Ano |
132 podložky pro vlastní potřebu - univerzální deska |
Ano |

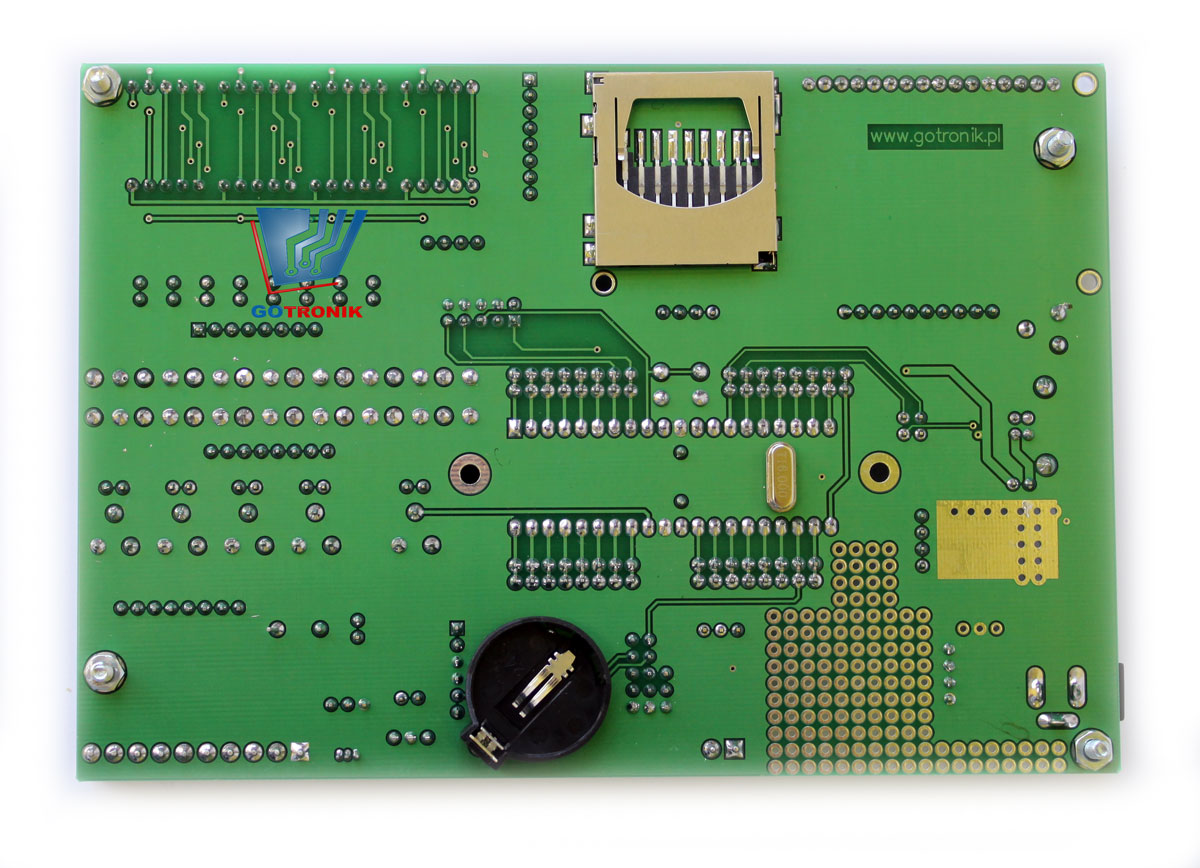

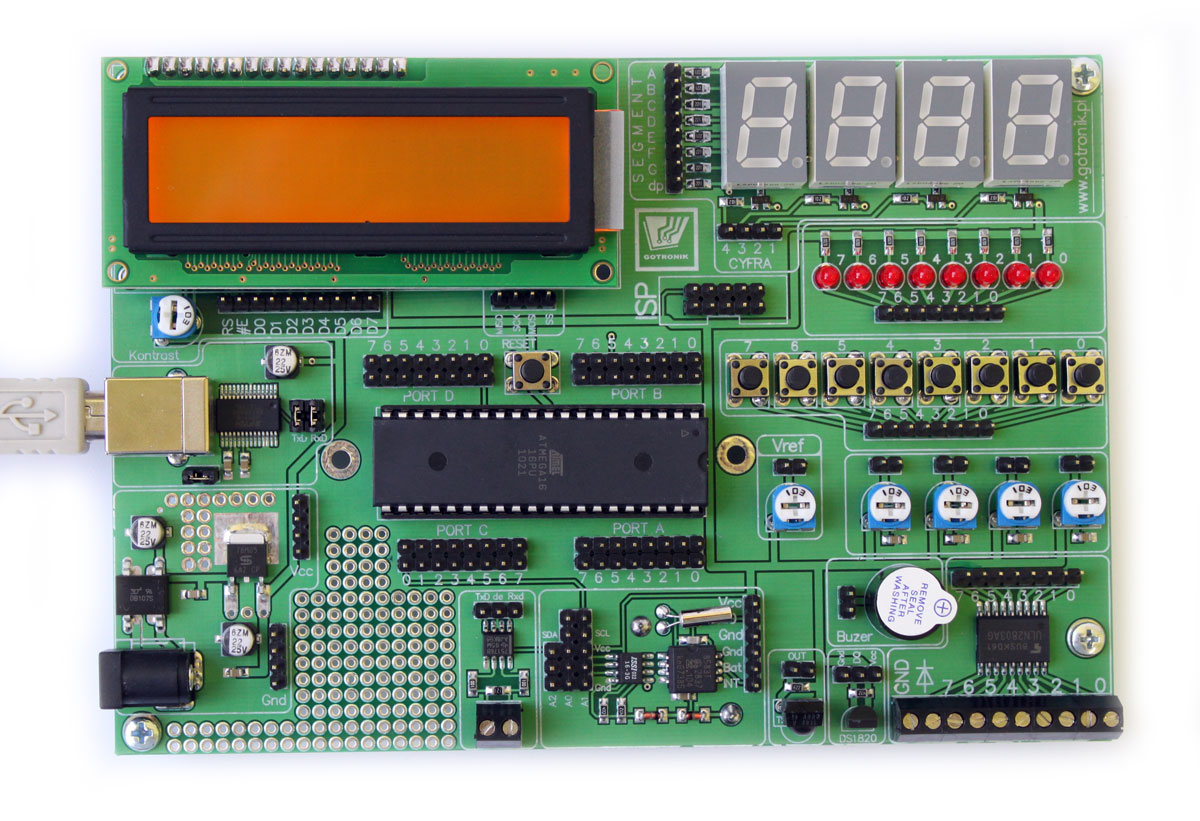

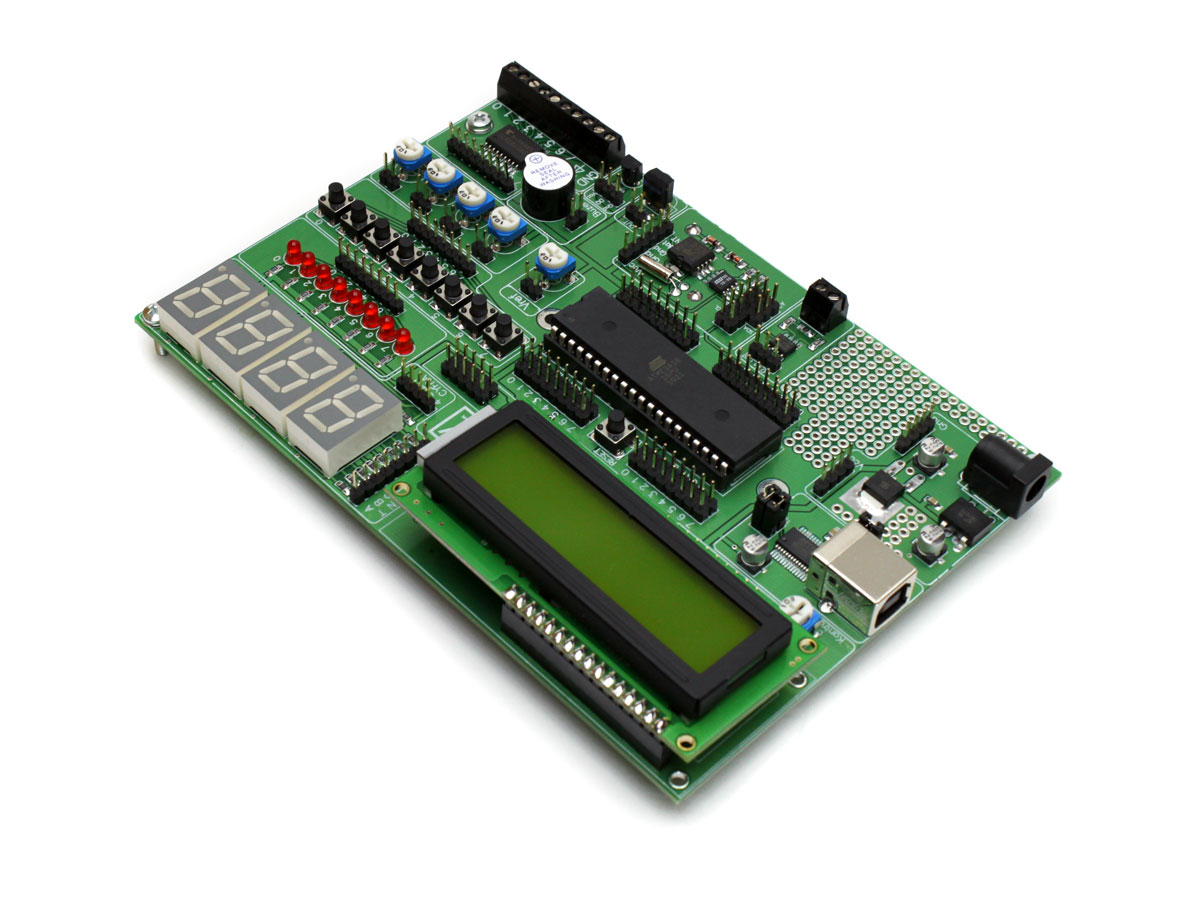

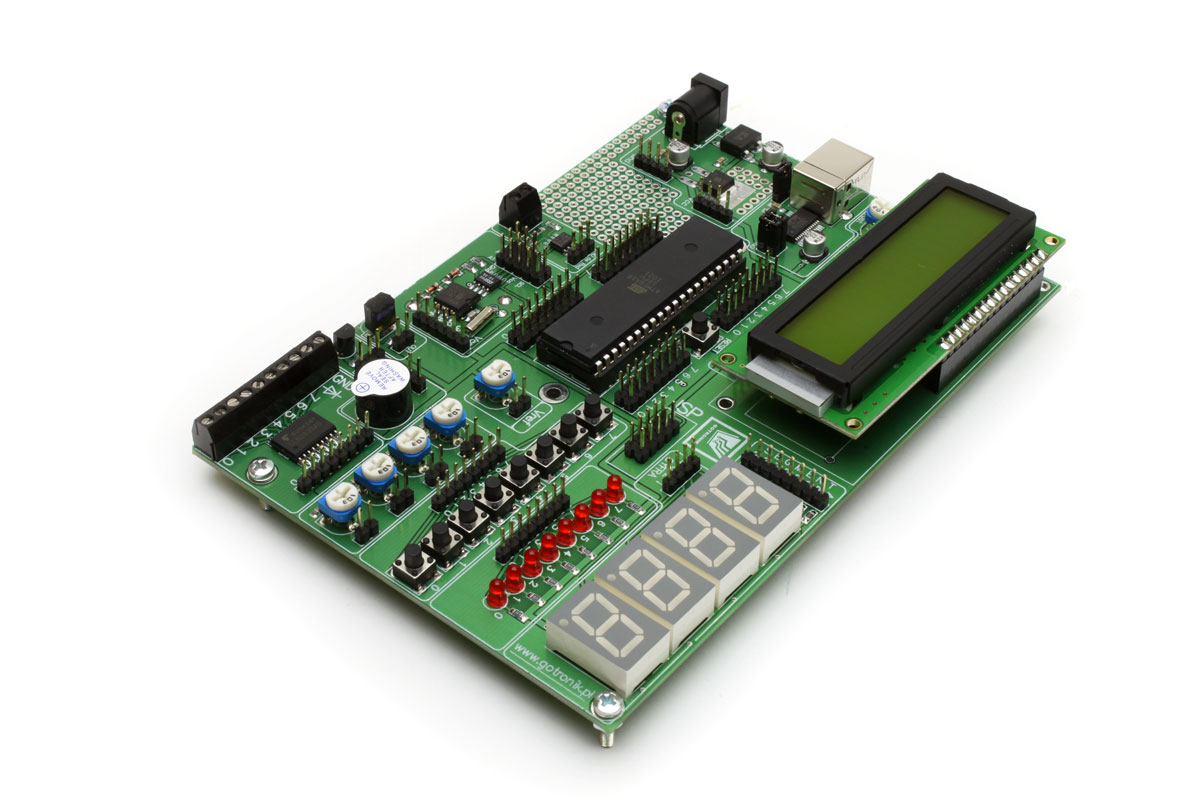

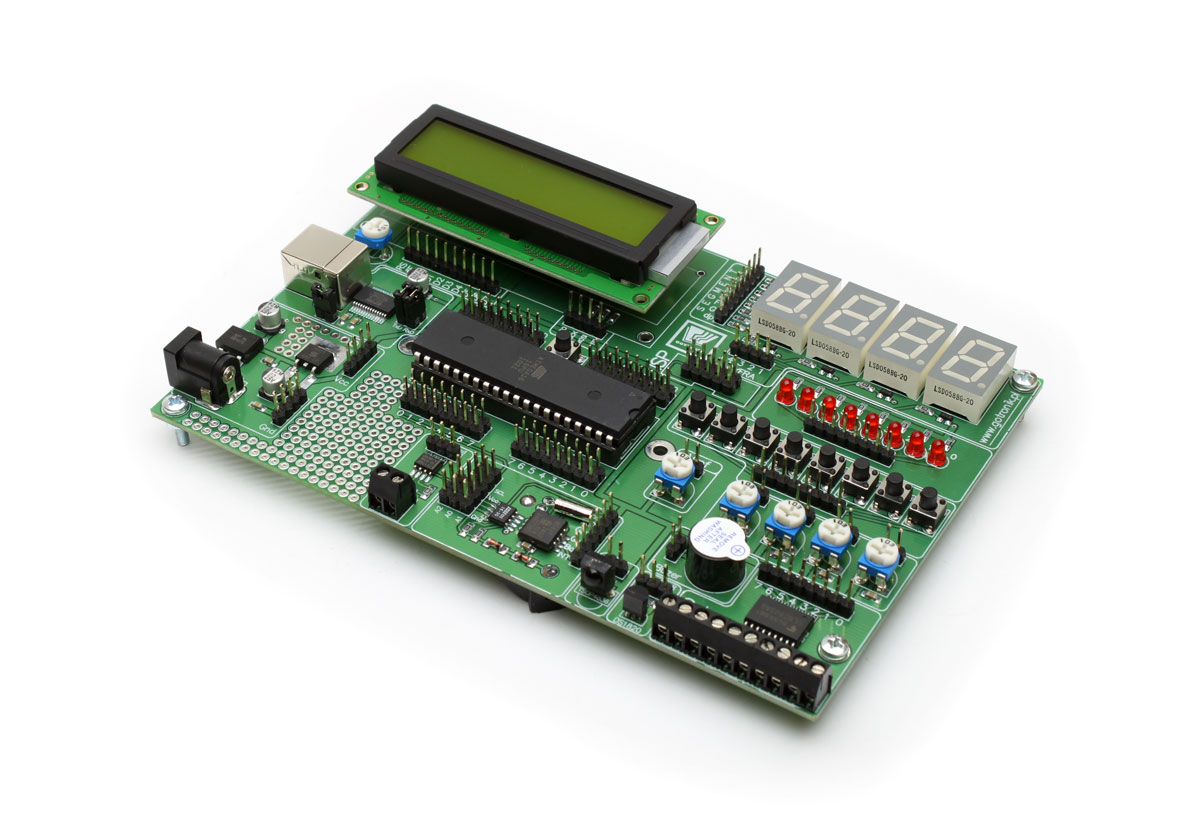

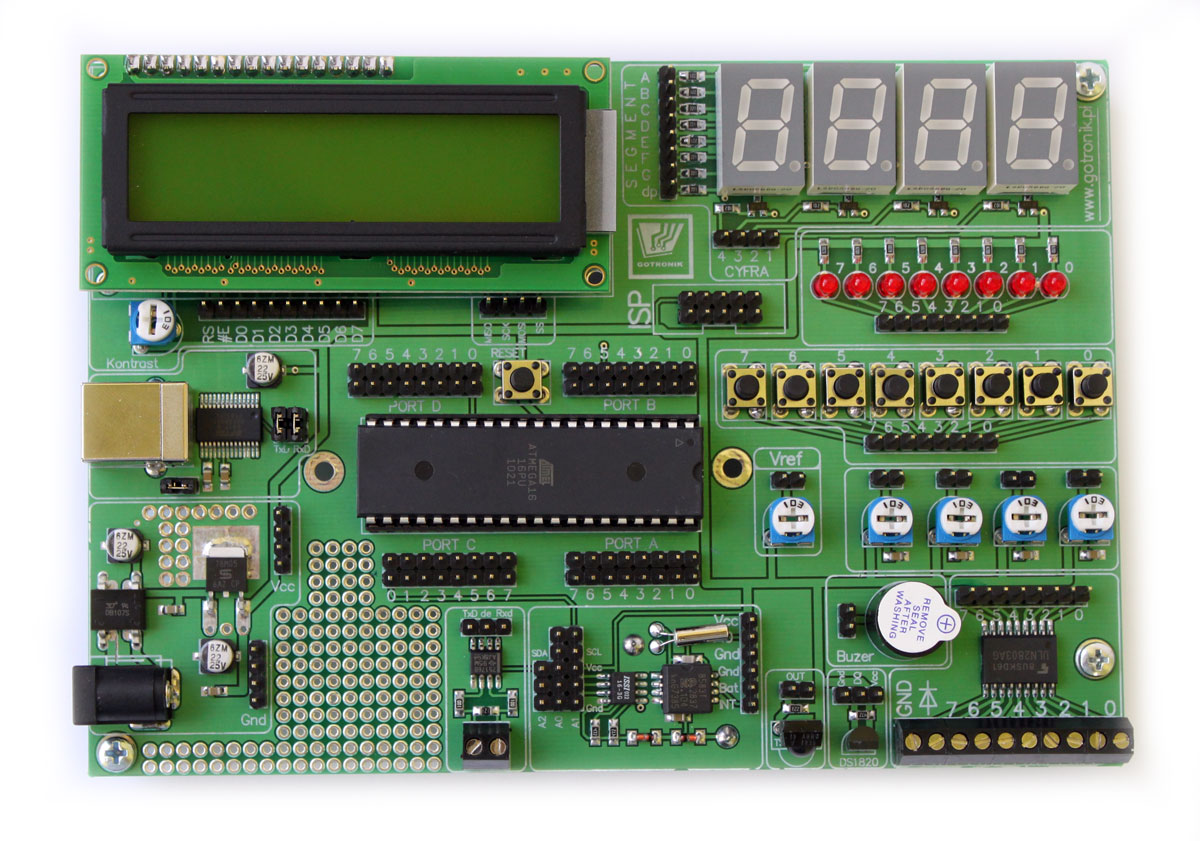

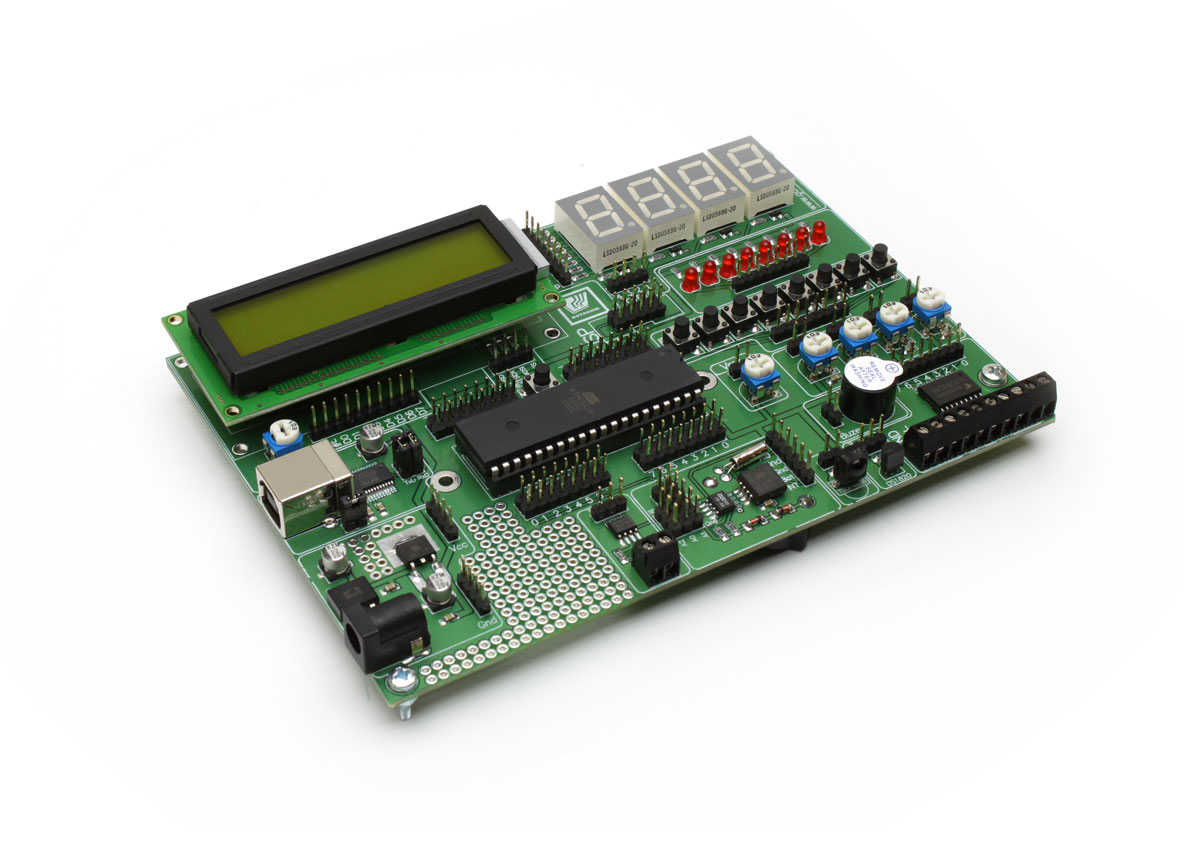

Fotografie:
 |
 |
 |
 |
 |
 |
Cena: 1250,00 Kč
Sada obsahuje:
Náklady na dodání:
110,00 Kč
Objednávky:
office@gotronik.pl or gotronik@gmail.com
Metody platby:
Adresa:
GOTRONIK PPHU
ul. Bystrzycka 69C lokal 17
54-215 Wrocław
Poland, Europe
www.gotronik.pl
e-mail 1: office@gotronik.pl
e-mail 2: gotronik@gmail.com
Are you interested in distribution?
Would you like to become our distributor? We are looking forward to new partnerships.
English |
Shqiptar |
Беларуская мова |
Български |
Hrvatski |
České |
Danske |
Eesti |
Suomalainen |
Française |
Ελληνικά |
Español |
Nederlandse |
Na hÉireann |
Íslenska |
Казахский язык |
Lietuvos |
Latvijā |
Македонски јазик |
Deutsch |
Norske |
Português |
Россию |
Română |
Српска |
Slovenskému |
Slovenščina |
Svenska |
Türk dili |
Українське |
Magyar |
Italiano |
Other kit:

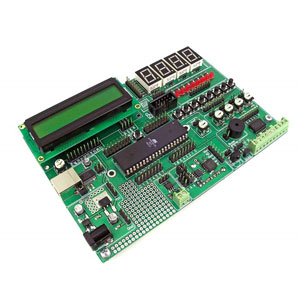

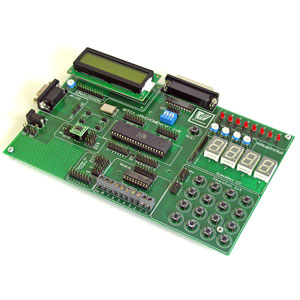

| Moduł uruchomieniowy AVR ATMEGA-16 wersja 1 | Moduł uruchomieniowy AVR ATMEGA-16 wersja 2 | |||||
 |
 |
|||||

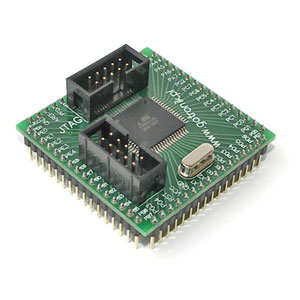

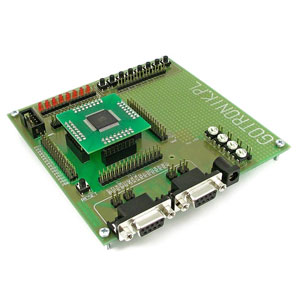

| Moduł uruchomieniowy ATMEGA128 | Mini moduł ATMEGA128 | |||||
 |
 |
|||||
