Stacja lutownicza produkcji Zaoxin model 868D jest to urządzenie typu 2w1. Jest to stacja lutownicza z wbudowaną dodatkową stacją na gorące powietrze HOT-AIR. Stacja posiada zabezpieczenie ESD Safe (zabezpieczenie przed uszkodzeniami układów CMOS przez ładunek elektrostatyczny).
| stacja 868D | opis | charakterystyka | parametry techniczne | regulacja temperatury | gwarancja | groty | opcjonalne wyposażenie |
Stacja lutownicza 868D Stacja lutownicza ZHAOXIN 868D
Stacja lutownicza Zhaoxin 868D została wyposażona w mocny element grzejny gwarantujący szybkie nagrzewanie oraz trwałość grzałki. Posiada płynną regulacje nawiewu oraz temperatury. W rączce kolby lutowniczej została zamontowana turbina powietrzna o dużym przepływie maksymalnym 120l/min jej bezszczotkowy silnik pracuje cicho i zapewnia stabilny nawiew. Stacja została zaprojektowana do prac lutowniczych z takimi komponentami jak układy SOIC, QFP, PLCC, BGA, SMD..... Jak również nagrzewaniem, wygrzewaniem koszulek termokurczliwych, rozmrażaniem, rozpuszczaniem klejów, opalaniem farb, podgrzewaniem.... Stacja lutownicza Zhaoxin 868D ponadto została wyposażona w kolbę o poborze mocy 60W zdolnej szybko nagrzać grot do oczekiwanej temperatury jak również skompensować straty ciepła podczas lutowania. Posiada zabezpieczenie ESD SAFE chroniące elementy elektroniczne przez uszkodzeniem. Rączka stacji jest mała i wygodna w użyciu w stacji zastosowano popularny typ grotów dzięki czemu można w niej zastosować jeden z ponad 24 modeli grotów.
Stacja lutownicza produkcji Zaoxin model 868D jest to urządzenie typu 2w1. Jest to stacja lutownicza z wbudowaną dodatkową stacją na gorące powietrze HOT-AIR. Stacja posiada zabezpieczenie ESD Safe (zabezpieczenie przed uszkodzeniami układów CMOS przez ładunek elektrostatyczny).
Stacja na gorące powietrze HOT-AIR:
Wentylator znajdujący się w kolbie jest napędzany silnikiem bez-szczotkowym (dużo wyższa trwałość i niezawodność, oraz cicha praca, małe wibracje). Dzięki temu że wentylator znajduje się w kolbie doprowadzany jest do nie tylko elastyczny przewód elektryczny, a nie sztywny przewód gumowy jak ma to miejsce w przypadku stacji Hot-air z kompresorem. Stacja jest wyposażona w czujnik indukcyjny – w przypadku odłożenia kolby do uchwytu Hot-air lutownica przechodzi w stan czuwania (stand-by), grzałka jest wyłączana. Takie rozwiązanie dodatkowo przedłuża żywotność elementu grzejnego. Po ponownym zdjęciu kolby z podstawki stacja automatycznie wraca do wcześniej ustawionych wartości przepływu powietrza i temperatury.
Stacja lutownicza kolbowa:
Stacja lutownicza Zhaoxin 868D to świetne urządzenie za niewielkie pieniądze dla początkujących jak i zaawansowanych elektroników. Prostota wykonania i niewielkie wymiary powoduje, że na warsztacie zajmuje ona mało miejsca. Potężna grzałka daje większą wytrzymałość na wysokie temperatury oraz wstrząsy. Wykonana jest z grubszego, drutu niż w innych stacjach, nawiniętego na metalową konstrukcję. Dzięki temu producent zwiększył wydajność elementu grzejnego, a w związku z tym całej stacji lutowniczej. Stacja posiada zabezpieczenie ESD Safe (zabezpieczenie przed uszkodzeniem układów ładunkiem elektrostatycznym).
regulacja temperatury z jej stabilizacją:
stacja 868D produkcji Zhaoxin posiada płynną regulację temperatury grota z jej stabilizacją Dlaczego ważna jest stabilizacja temperatury? Oczywiście najprościej można odpowiedzieć pisząc: aby temperatura była stabilna :) W najtańszych modelach stacji lutowniczych możliwa jest tylko regulacja temperatury bez jej stabilizacji. Inżynier na etapie projektowania takiej stacji wyznaczył charakterystykę grzałki np. dla wartości prądu:
i w dużym przybliżeniu można stwierdzić że gdy kolba jest nieużywana temperatury te są w miarę utrzymywane. Ale uwaga!!! Rozpatrzmy przypadek że w stacji bez stabilizacji temperatury ustawiamy wartość temperatury na 220°C. Więc stacja zasila kolbę prądem „zaprojektowanym” przez inżyniera czyli 1,0A. przypadek 1: wkładamy teraz kolbę do wielkiej kostki lodu – stacja nadal zasila kolbę prądem 1,0A (bo nie ma sprzężenia zwrotnego pomiędzy temperatura na grocie, a elementem sterującym w stacji lutowniczej). przypadek 2: wkładamy kolbę do pieca hutniczego gdzie temperatura wynosi ponad 1000°C. A nasza stacja zasila kolbę nadal prądem 1,0A Oczywiście opisane dwa powyższe przypadki są przesadzone, ale mają na celu wyjaśnienie potrzeby stabilizacji temperatury na grocie. W praktyce oznacza to że w przypadku nieużywania stacji stabilizowana jest zadana temperatura. W przypadku większego odbioru ciepła (czyli przy lutowaniu większych elementów lub płytek drukowanych wielowarstwowych, poligonów masy) kolba zasilana jest większym prądem w celu stabilizacji temperatury. Stacje lutownicze – kolby bez czujnika temperatury – termopary nie mają takiej możliwości, ponieważ do elementu sterującego nie dociera żadna informacja (sygnał elektryczny) o aktualnej temperaturze na grocie lub grzałce. stacja 868D produkcji Zhaoxin posiada płynną regulację temperatury z jej stabilizacją
uwaga na inne modele stacji lutowniczych 936 innych producentów które wcale nie muszą mieć funkcji stabilizacji temperatury!
Poniżej zdjęcie grzałki do stacji lutowniczych 868D
Cyfrowa stacja lutownicza 868D Zhaoxin jest wyposażona w cyfrowy wyświetlacz temperatury wydmuchiwanego powietrza (dla HOT-AIR). Za pomocą przycisków (+) lub (-) dokonuje się płynnej regulacji temperatury z rozdzielczością 1°C. W momencie regulacji temperatury za pomocą przycisków na cyfrowym wyświetlaczu LED wskazywane jest ustawiona wartość temperatury. Po ok 1 sekundzie wyświetlacz przełącza się w tryb odczytu temperatury z grota. Na wyświetlaczu widoczny jest narost temperatury. Po osiągnięciu zadanej wcześniej wartości temperatury stacja za pomocą buzzera - akustycznie (piknięcie). Potem temperatura jest stabilizowana nad czym czuwa mikroprocesor sterujący pracą stacji 868D Zhaoxin.
Pozostałe groty z serii 900M-T-xx GOLD:
Pozostałe groty z serii 900M-T-xx BLACK:
zestaw 868D zawiera:
Firma GOTRONIK jest bezpośrednim przedstawicielem producenta stacji lutowniczych Zhaoxin na rynku polskim. Zapewniamy serwis gwarancyjny, pogwarancyjny i wsparcie techniczne. Posiadamy serwis na miejscu, oraz wszystkie elementy eksploatacyjne i wyposażenie dostępne bezpośrednio z naszego magazynu. Dodatkowo w naszej ofercie odnajdziecie Państwo pełne wyposażenie potrzebne do lutowania podzespołów elektronicznych: cynę, kalafonię, topniki, pasty lutownicze, chemię dla elektroniki itd.

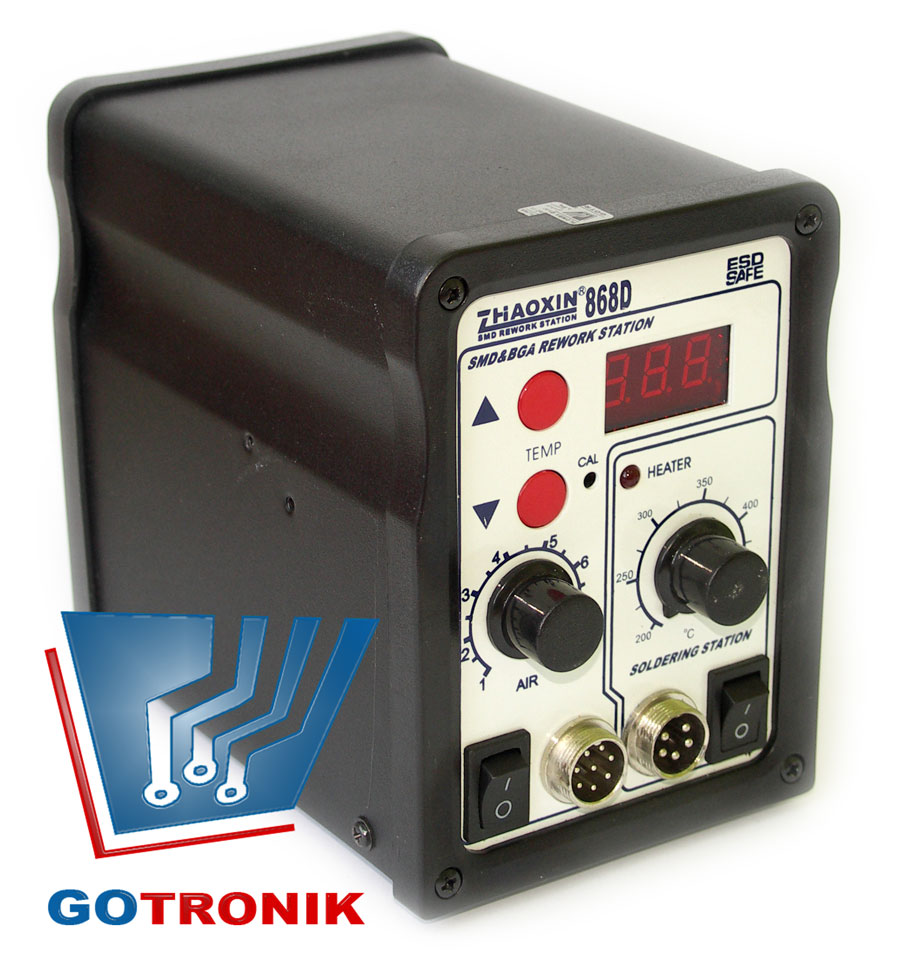

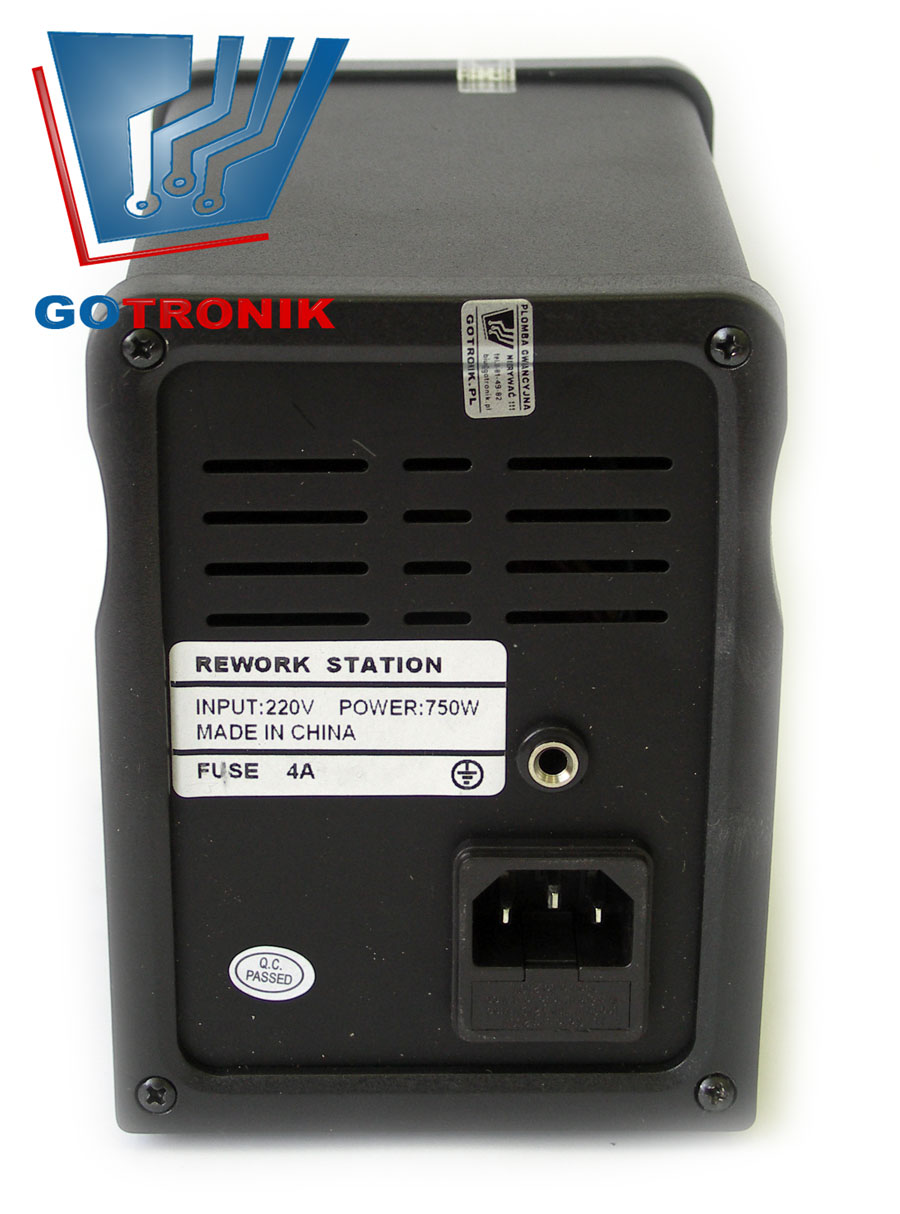

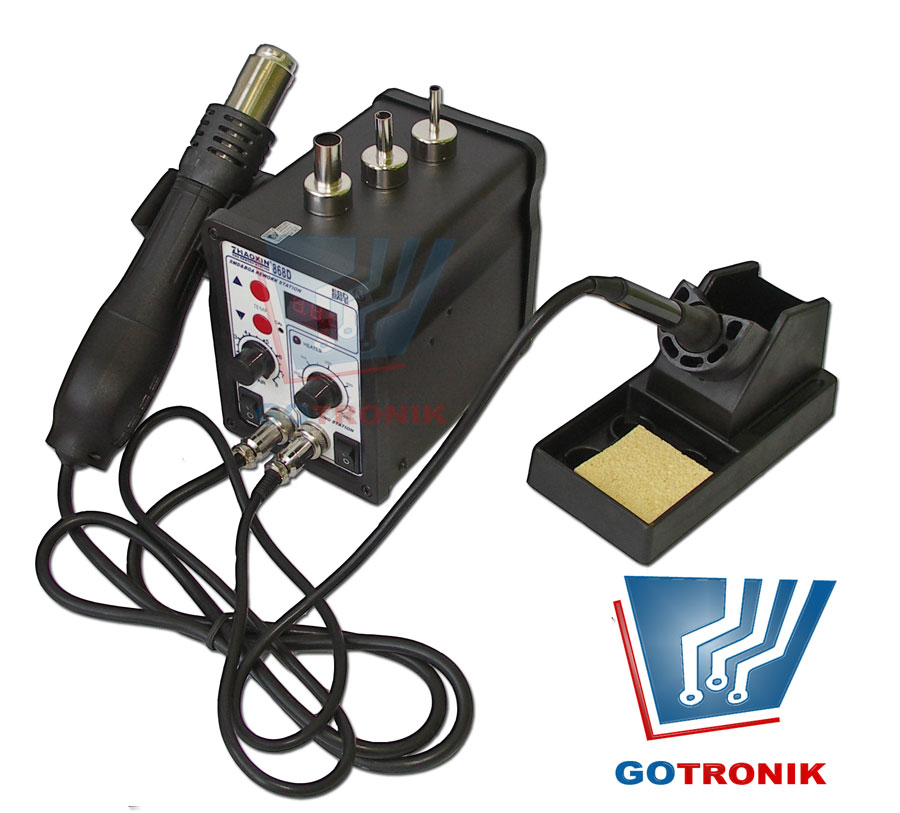

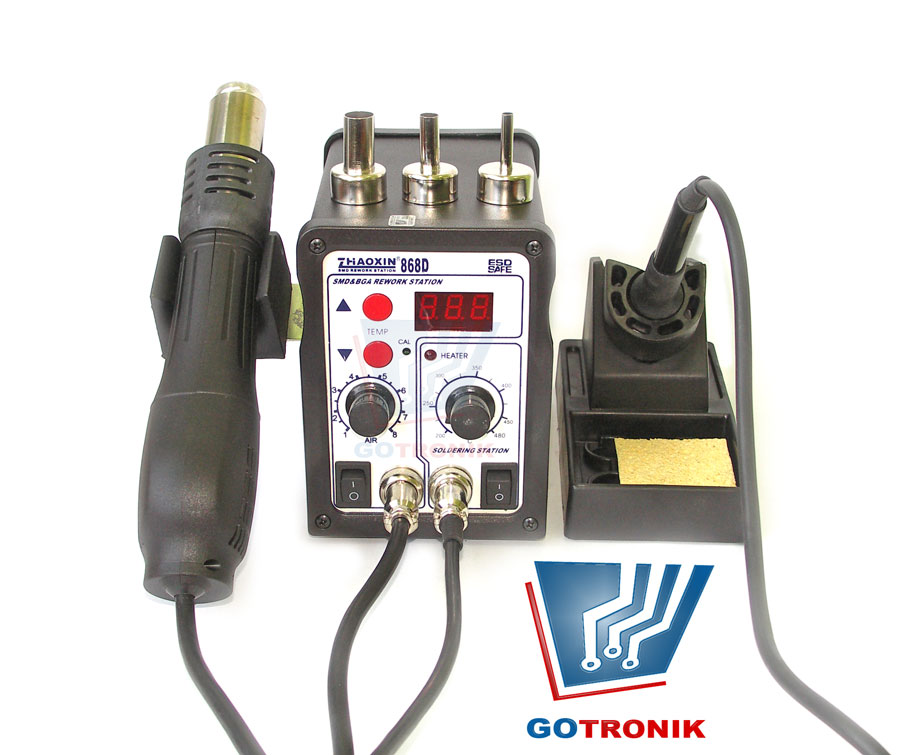

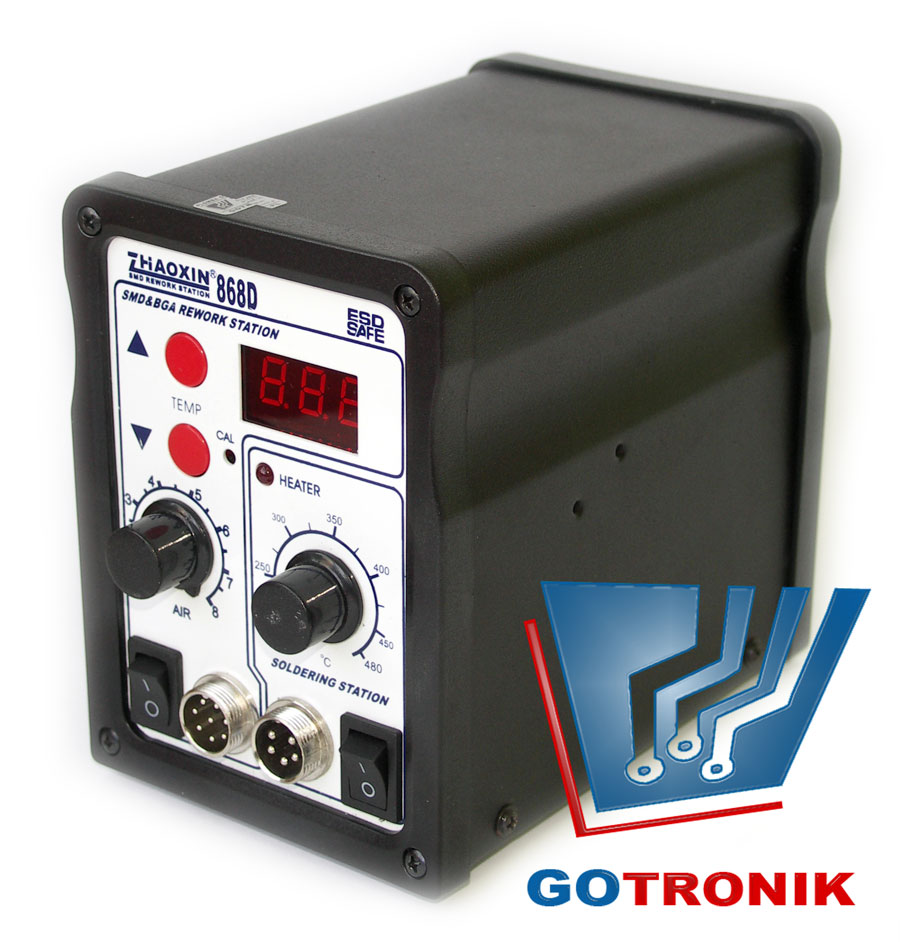

zdjęcia stacji lutowniczej 868D Zhaoxin:
Cena: sklep internetowy - sprawdź
Na oferowany sprzęt udzielamy 24 miesięcznej gwarancji. GOTRONIK PPHU
|
||||||||||||||||||||||||||||||||||||
