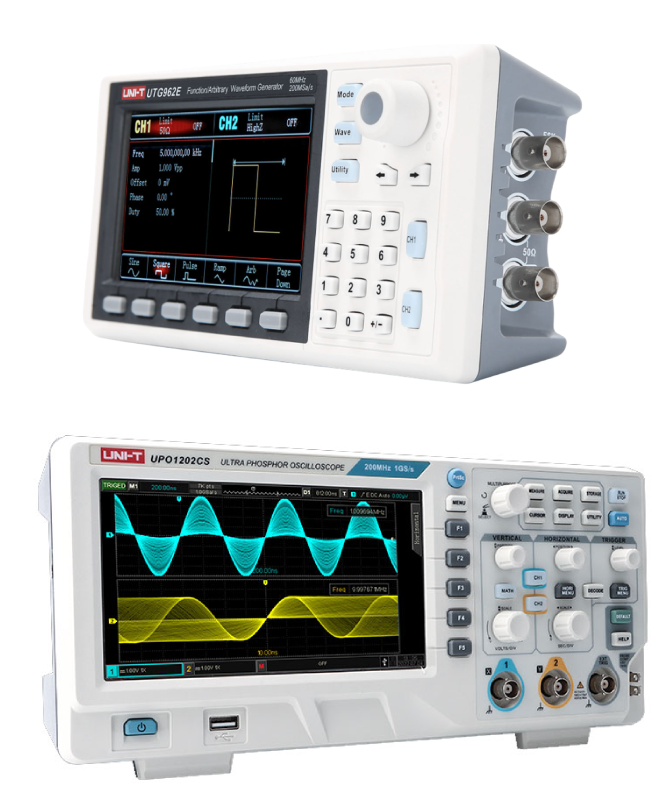

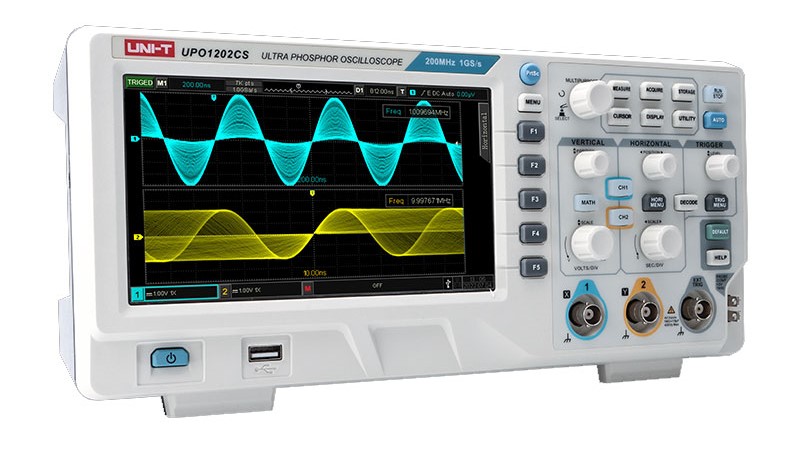

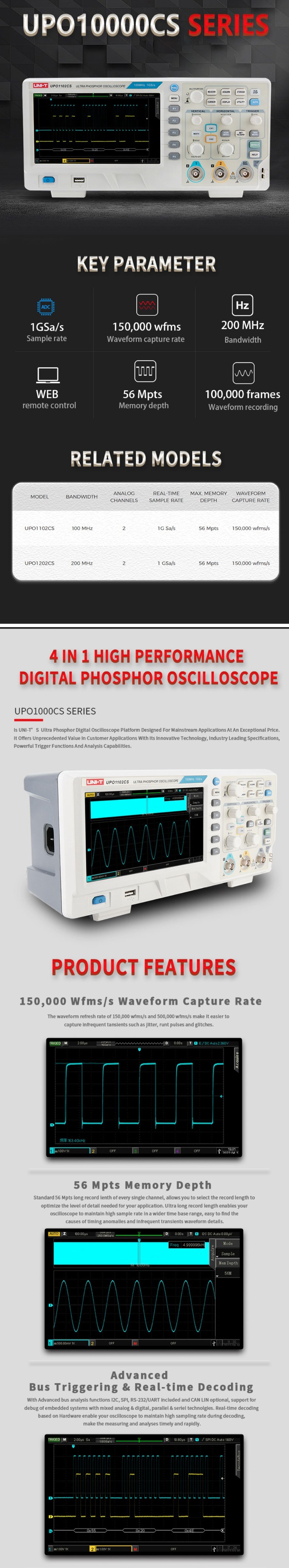

Oscyloskop cyfrowy UPO1202CS
- szerokość pasma: 200MHz
- liczba kanałów wejściowych: 2
- częstotliwość próbkowania: 1GSa/s
- dwa przetworniki analogowo-cyfrowe ADC:
▶ 1 kanał włączony 1GSa/s oraz rekord pamięci 56M
▶ 2 kanały włączone 1GSa/s na kanał i pamięć 56M/kanał
- długość rekordu pamięci 56M/kanał
- szybkość odświeżania przebiegów: 500 000 wfms/s
- technologia cyfrowego luminoforu:
▶ UPO - Ultra Phosphor Oscillocsope
- szeroki wybór trybów wyzwalania
- wyzwalanie i dekodowanie magistrali: RS232, I2C, SPI, CAN, LIN
- Multi-scopes - osobna podstawa czasu dla obu kanałów
- 36 automatycznych pomiarów
- obsługa 256-stopniowej gradacji intensywności wyświetlania kolorów

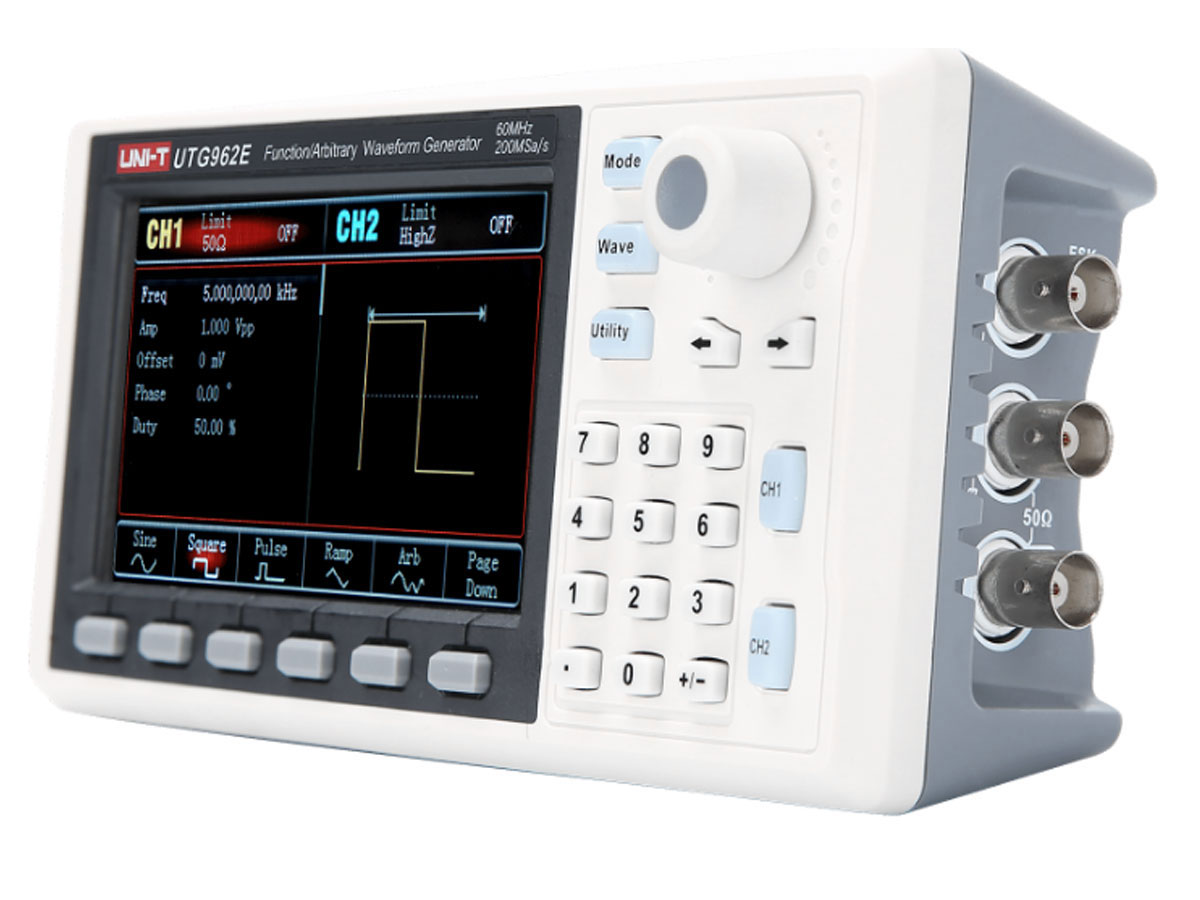

Generator funkcyjny UTG962E
- szerokość pasma: 60MHz
- liczba kanałów: 2
- częstotliwość próbkowania: 200MSa/s
- rozdzielczość pionowa: 14 bitów
- długość przebiegu: 4kpts
- rozdzielczość zmiany częstotliwości: 1uHz
- modulacje: AM, FM, PM, FSK
- funkcja SWEEP
- generowanie przebiegów: sinus, prostokąt, trójkąt, impulsy, szum, DC, przebiegi arbitralne
- wyświetlacz 4,3" 480x272 kolorowy
- amplituda generowanych przebiegów:
▶ do 10MHz: 1mVpp - 10Vpp (50 Ohm)
▶ do 30Mhz: 1mVpp - 5Vpp (50 Ohm)
- sygnał synchronizacji 1uHz - 2MHz
- przebiegi arbitralne tworzone za pomocą aplikacji na PC
- prosta intuicyjna obsługa
- 24 komórki pamięci na utworzone przebiegi arbitralne
