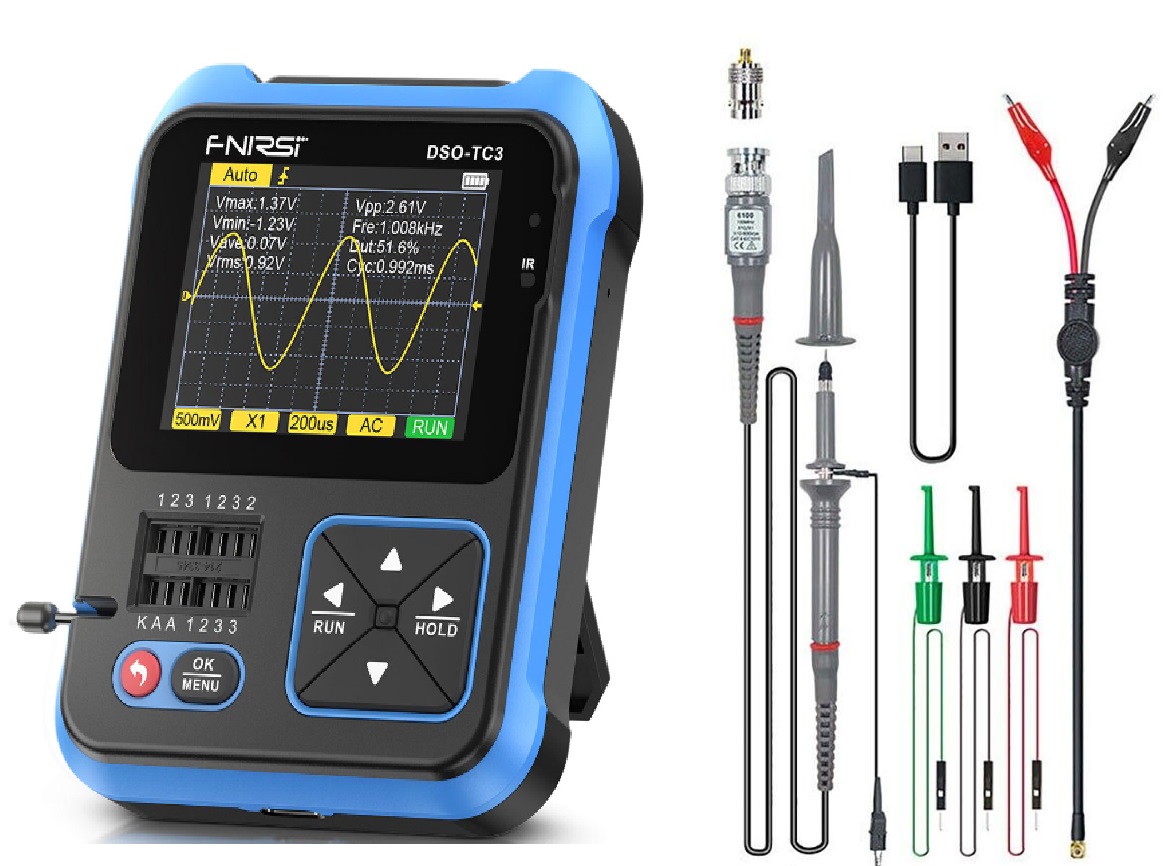

[ZESTAW PROMOCYJNY] DSO-TC3 tester LCR + oscyloskop cyfrowy + adapter BNC - MCX + sonda P6100

DSO-TC3 tester LCR + oscyloskop cyfrowy + generator

[ZESTAW PROMOCYJNY] DSO-TC3 tester LCR + oscyloskop cyfrowy + adapter BNC - MCX + sonda P6100

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: DSO-TC3+BNC-MCX +P6100

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 225,00 zł

Cena netto: 182,93 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
DSO-TC2 vs DSO-TC3 porównanie funkcji testerów
Recenzje produktu (0)

DSO-TC3 tester LCR + oscyloskop cyfrowy + generator Fnirsi DSO-TC3 tester LCR + oscyloskop cyfrowy + generator

Wielofunkcyjny uniwersalny tester DSO-TC3 produkcji Fnirsi ułatwia testowanie, pomiar i selekcję elementów elektronicznych półprzewodnikowych typu tranzystory, triaki, diody, oraz biernych typu rezystory, potencjometry, cewki, dławiki, kondensatory. Tester DSO-TC3 dodatkowo posiada wbudowany oscyloskop cyfrowy jednokanałowy, oraz generator funkcyjnych podstawowych przebiegów elektrycznych.

Fnirsi DSO-TC3 tester LCR + oscyloskop cyfrowy + generator

Wielofunkcyjny tester elementów elektronicznych DSO-TC3 produkcji Fnirsi
tester elementów elektronicznych LCR RLC, oscyloskop cyfrowy DSO, akustyczny tester ciągłości, woltomierz cyfrowy, generator sygnału PWM, tester diod Zenera, tester DS18B20, DHT11
tester tranzystorów, tester elementów elektronicznych,

DSO-TC3 to tester elementów elektronicznych takich jak: diody, cewki, rezystory, kondensatory, triaki. Identyfikuje tranzystory NPN i PNP, tranzystory MOSFET z kanałem N i P, tranzystory JFET oraz mierzy ich podstawowe parametry. Wszystkie pomiary wyświetlane są na graficznym wyświetlaczu kolorowym wyświetlaczu TFT. Wyświetlacz LCD posiada podświetlenie. Obsługa miernika LCR sprowadza się do umieszczenia badanego elementu elektronicznego w gnieździe ZIF-14 testera lub przypięcia przewodu dołączonym do zestawu klipsem. Następnie wciskamy przycisk TEST i miernik wykonuje pomiar (identyfikuje typ elementu + mierzy dany parametr charakteryzujący dany element np. rezystor - podaje jego wartość rezystancji).W przypadku uszkodzenia elementu elektronicznego otrzymamy komunikat: device is damaged (uszkodzony element)

Można by dalej rozpisywać się o możliwościach oferowanego testera DSO-TC3... Jednym słowem trzeba mieć taki tester elementów LCR na wyposażeniu własnego warsztatu, a Sam przekonasz się o jego możliwości i praktycznym zastosowaniu. Z pewnością będziesz zadowolony.

Tester DSO-TC3 o wiele bardzie praktyczniejszy w użyciu w stosunku do multimetrów cyfrowych! W mierniku musimy najpierw wybrać najpierw odpowiedni zakres i ewentualnie zakres pomiarowy. A w oferowanym testerze wkładamy badany element naciskamy TEST i gotowe – znamy interesujący nas parametr.

Fnirsi DSO-TC3 tester LCR + oscyloskop cyfrowy + generator

Pomiar tranzystorów: nie każdy miernik uniwersalny / multimetr cyfrowy ma możliwość testowania sprawdzania tranzystorów. Jeśli danym multimetr ma już taką funkcje to najczęściej tylko dla tranzystorów bipolarnych typu PNP i NPN. Tutaj napotykamy pierwszy problem – gdzie w badanym tranzystorze jest Baza, gdzie C kolektor i Emiter? OK szukamy w internecie karty katalogowej (datasheet) i sprawdzamy wyprowadzenia tranzystora. A co jak jesteśmy w terenie „na obiekcie” i nie mamy pod ręką komputera i internetu?! A co jeśli badany – testowany tranzystor w urządzeniu to MOSFET?!

A w testerze posiadamy 3 złącza do badania elementów. Wkładamy tranzystor dowolnie → naciskamy TEST i gotowe. W wyniku pomiaru uzyskujemy informację co to za tranzystor (bipolany, uniporalny) typ. Npn, pnp, kanał n lub p, rozpiskę na wyświetlaczu gdzie jest baza, kolektor, emiter, oraz podstawowe parametry typu h21e (beta).

Oczywiście tester elementów elektronicznych DSO-TC3 nie zastąpi całkowicie multimetru cyfrowego, ale jest doskonałym jego uzupełnieniem.

dane techniczne:

Fnirsi DSO-TC3 tester wielofunkcyjny LCR + oscyloskop cyfrowy + generator
tester elementów elektronicznych LCR - wyposażony w podstawkę testową zatrzaskową ZIF14

Automatyczny tester i miernik podzespołów elektronicznych
biernych typu: rezystory, oporniki, potencjometry, kondensatory, cewki, dławiki, diody półprzewodnikowe
aktywnych: tranzystory bipolarne NPN i PNP, unipolarne, mosfet, jfet, igbt, traki,
badany - testowany element elektroniczny wkładamy do podstawki ZIF14 i nacisnąć jeden który uruchomi procedurę rozpoznania i pomiaru wartości danego elementu

● L - pomiar indukcyjności cewek i dławików
● C - pomiar pojemności kondensatorów
● R - pomiar rezystancji
● testowanie tranzystorów bipolarnych
    ▶ wykrywanie rodzaju polaryzacji PNP NPN
    ▶ rozpoznawanie wyprowadzeń C B E (pinologia tranzystora kolektor baza emiter)
    ▶ pomiar współczynnika "beta" h21e
● testowanie tranzystorów unipolarnych
    ▶ wykrywanie rodzaju MOSFET JFET IGBT
    ▶ rozpoznawanie wyprowadzeń G D S (pinologia tranzystora bramka dren źródło)
    ▶ pomiar napięcia Uf
● testowanie diod półprzewodnikowych
    ▶ wykrywanie rodzaju polaryzacji
    ▶ pomiar napięcia przewodzenia do 4,5V
    ▶ testowanie diod Zenera do napięcia 32V
● SCR testowanie triaków
● DS18B20 - testowanie cyfrowych termometrów 1-wire - pomiar temperatury
● DHT11 - testowanie elementów - pomiar temperatury i wilgotności
● IR - testowanie pilotów na podczerwień i odczyt kodów
oscyloskop cyfrowy - złącze MCX DSO
    ▶ oscyloskop jednokanałowy cyfrowy
    ▶ pasmo analogowe: 500kHz
    ▶ próbkowanie 10MS/s
    ▶ sprzężenie wejścia AC/DC
    ▶ maksymalne napięcie wejściowe (x1): 80Vpp (+/-40V)
    ▶ obsługa programowa dzielników napięcia x10
    ▶ AUTOSET - funkcja samonastawy
    ▶ pomiary automatyczne
generator funkcyjny przebiegów elektrycznych - złącze MCX DDS
    ▶ generacja podstawowych przebiegów: sinusoida, prostokąt, impulsy,trójkąt, DC
    ▶ regulacja częstotliwości: 1-100kHz
    ▶ napięcie wyjściowe do 3,3V
parametry użytkowe testera DSO-TC3 Fnirsi
▶ wyświetlacz; kolorowy LCD TFT 2,4cala
▶ zasilanie: wbudowany akumulator litowy 1500mAh
▶ ładowanie: poprzez USB-C 5V
▶ wymiary: 79mm x 103mm x 31mm

manual Fnirsi DSO-TC3

tester elementów elektronicznych DSO-TC3 Fnirsi
element	zakres	opis parametrów
tranzystory bipolarne	β pomiar współczynnika beta h21e z przedziału od 0 do 600	wykrywanie polaryzacji, Ube, Ic/Ie
diody półprzewodnikowe	0,01 do 4,5V	pomiar napięcia przewodzenia diody
diody Zenera	0,01 do 32V	pomiar napięcia Zenera w diodach
MOSFET	JFET
	IGBT
	MOSFET
SCRs	napięcie włączenia <5V, prąd wyzwolenia bramki <6mA
TRIAKI	napięcie włączenia <5V, prąd wyzwolenia bramki <6mA
kondensatory	25pF do 100mF	pomiar wartości pojemności, Vloss
rezystory	0,01Ω do 50MΩ	pomiar rezystancji – omomierz
cewki i dławiki	10uH do 1000mH	pomiar indukcyjności
baterie	0,1V do 4,5V	pomiar napięcia baterii – woltomierz
napięcie wejściowe IN	0V do 40V	pomiar napięcia IN woltomierz
DS18B20	0 do 85°C	pomiar i testowanie czujników 1-wire
DHT11		pomiar i testowanie temperatura i wilgotność
IR podczerwień	protokół NEC	testowanie pilotów na podczerwień, wyświetlanie kodów

oscyloskop cyfrowy w DSO-TC3 Fnirsi
próbkowanie przetwornika AC	10MSa/s
szerokość pasma analogowego	500kHz
impedancja wejściowa	1MΩ
sprzężenie wejścia	AC/DC
zakres napięcia wejściowego	sonda 1:1: 80Vpp (±40V) sonda 1:10: 800Vpp (±400V)
zakres regulacji czułości napięciowej	10mV – 10V
zakres regulacji podstawy czasu	10uS do 10s
tryby wyzwalania	Automatyczne / Normalne / Pojedyncze
typ wyzwalania	zbocze narastające / opadające
zatrzymanie przebiegu	TAK
automatyczne pomiary	max,min,średnia,rms, peak-peak, częstotliwość, okres, współczynnik wypełnienia

generator funkcyjny w DSO-TC3 Fnirsi
przebieg sinusoidalny	1-100kHz / 0-3,3V / 50%
przebieg prostokątny	1-100kHz / 3,3V / 50%
przebieg trójkątny	1-100kHz / 0-3,3V / 50%
impulsy	1-100kHz / 3,3V / 0-100%
narastający	1-100kHz / 0-3,3V / 0-100%
DC	0-3,3V

Oferowany tester LCR DSO-TC3 Fnirsi powinien posiadać każdy elektronik/elektryk bez względu czy jest początkującym czy zawodowcem, ponieważ jest bardzo prosty i praktyczny w użyciu. Znacznie ułatwia rozpoznawanie – testowanie elementów elektronicznych.

zestaw zawiera:

DSO-TC3 tester
przewód USB typ C do ładowana x1szt.
sonda pomiarowa zakończona chwytakiem pazurkowym x3szt.
przewód pomiarowy MCX-krokodyl x1szt.
oryginalny karton z kolorową grafiką x1szt.

gwarancja:

24 miesiące
gwarancji nie podlegają elementy naturalnie zużywające się elementy ruchome, żarówki, filtry, bezpieczniki itp.

DSO-TC3 i DSO-TC2 różnice

Czym się różni tester DSO-TC2 do nowszej wersji DSO-TC3? To najczęściej stawiane pytanie przez klientów szukających testera elementów elektronicznych do swojego warsztatu elektroniki.

W poniższym opisie wyszczególniamy wszystkie istotne różnice pomiędzy testerami LCR produkcji Fnirsi DSO-TC3 i DSO-TC2. Model DSO-TC3 to modyfikacja dobrze znanego na rynku elektroniki DSO-TC2

Jeżeli chodzi o budowę mechaniczną to jest ona identyczna jeżeli chodzi o wymiary obudowy, przyciski sterujące, złącza sygnałowe, podstawkę ZIF i wyświetlacz LCD. Jak łatwo zauważyć obie oferowane wersje testerów różnią się tylko kolorystyką obudowy. Tester DSO-TC2 ma kolorystykę żółto-czarną, natomiast najnowszą wersją testera DSO-TC3 ma niebiesko-czarna obudowę.

W poniżej tabela wyszczególnia różnice w parametrach technicznych DSO-TC3 i DSO-TC2:

☛ część testera elementów elektronicznych:
W wersji DSO-TC3 mamy obniżony zakres pomiaru napięcia przewodzenia diody półprzewodnikowej do 4,5V (we wcześniejszej wersji DSO-TC2 zakres wynosił 5V). W przypadku pomiaru i testowania diod Zenera zakres został rozszerzony do 32V. Dla kondensatorów elektrolitycznych został dodany pomiar współczynnika ESR - czego brakowało w wersji DSO-TC2. Wbudowany woltomierz w testerze DSO-TC ma rozszerzony zakres pomiaru napięcia DC do 40V.

☛ część oscyloskopowa elementów elektronicznych:
Wbudowany oscyloskop cyfrowy DSO-TC3 ma rozszerzone pasmo do 500kHz, oraz wydajniejszy przetwornik AD (analogowo-cyfrowy) o próbkowaniu w czasie rzeczywistym 10M sampli na sekundę

☛ część generatora elementów elektronicznych:
W testerze DSO-TC3 wbudowano prosty generator funkcyjny pozwalający na otrzymanie prostych przebiegów elektrycznych typu sinusoida, prostokąt, trójkąt o częstotliwości do 100kHz. W testerze DSO-TC2 nie było takiej funkcjonalności generatora.

tester tranzystorów	DSO-TC3	DSO-TC2
tranzystory bipolarne PNP NPN	β pomiar współczynnika beta h21e z przedziału od 0 do 600
diody	napięcie przewodzenia <4,5V	napięcie przewodzenia <5V
diody Zenera	do 32V	do 24V
tranzystory unipolarne	JFET, IGBT, MOSFET
triaki SCR	napięcie włączenia <5V, prąd wyzwolenia bramki <6mA
pojemność kondensatorów	25pF do 100mF (100 000uF)
pomiar ESR	✔	X
rezystancja	0,01Ω do 50MΩ
indukcyjność	10uH do 1000mH
baterie	0,1V do 4,5V
napięcie wejściowe IN	0 do 40V	0 do 16V
DS18B20	0 do 85°C
DHT11	0 do 60°C / 5-95%
IR podczerwień	protokół NEC
wbudowany oscyloskop cyfrowy
szerokość pasma	500kHz	200kHz
próbkowanie przetwornika	10MSa/s	2,5MSa/s
zakres podstawy czasu	10us do 10s/działkę
zakres czułości napięciowej	10mV-10V/działkę
impedancja wejściowa	1MΩ
sprzężenie wejścia	AC/DC
maksymalne napięcie wejściowe	x1(40V) / x10(400V)
rodzaje wyzwalania	Auto / Normal / Single
zatrzymanie przebiegu	✔
automatyczne pomiary	✔
wbudowany generator funkcyjny
przebieg sinusoidalny	1-100kHz / 0-3,3V / 50%	X
przebieg prostokątny	1-100kHz / 3,3V / 50%	X
przebieg trójkątny	1-100kHz / 0-3,3V / 50%	X
impulsy	1-100kHz / 3,3V / 0-100%	X
narastający	1-100kHz / 0-3,3V / 0-100%	X
DC	0-3,3V	X

DSO-TC2, DSO-TC3, Fnirsi, tester tranzystorów, tester elementów elektronicznych, tester LCR, tester RLC, tester m328, tester atmega,

Czym się różni tester DSO-TC2 do nowszej wersji DSO-TC3

Główne cechy DSO-TC3 = Fnirsi-TC3: ● Funkcja 3 w 1: Ten produkt integruje funkcje oscyloskopu cyfrowego, testera tranzystorów i generatora sygnału w jednym urządzeniu. ● Funkcja oscyloskopu cyfrowego: Z częstotliwością próbkowania w czasie rzeczywistym 10MS/s i szerokością pasma 500Khz. Obsługuje maksymalny pomiar sygnału napięciowego 400 V. Z pełną funkcją spustu (automatyczny, pojedynczy, regularny). Wyposażony w wydajny przycisk AUTO. ● Funkcja testera tranzystorów: Automatycznie identyfikuje i mierzy różne tranzystory, w tym triody NPN i PNP, N-kanałowe i P-kanałowe tranzystory polowe z tlenkiem metalu, JFET, diody, podwójne diody, tyrystory, a także rezystory, cewki indukcyjne, kondensatory , tranzystor polowy itp. element pasywny. Automatyczne wykrywanie definicji pinów. ● Funkcja generatora sygnału: 6 rodzajów przebiegów sygnału : fala sinusoidalna, fala pulsacyjna, fala trójkątna, fala rampowa, prąd stały. Regulowana częstotliwość wyjściowa 1-100 KHz. Regulowane napięcie wyjściowe 3,3 V. Regulowany współczynnik obciążenia wyjściowego 0-100%. ● Funkcja Tool Box: Automatyczna analiza kodu podczerwieni określonego protokołu. Inne tryby działania: w tym test ciągłości obwodu, pomiar napięcia wejściowego 0-40V, wyjście PWM, pomiar diody 0-32V, pomiar czujników temperatury i wilgotności itp. ● Cyfrowy wyświetlacz TFT o przekątnej 2,4 cala: kolorowy ekran TFT o wysokiej rozdzielczości z podświetleniem LED, o jasnych kolorach i wysokim kontraście. ● Wysoka dokładność: projekt dekodowania w podczerwieni, szybka reakcja, dokładne przechwytywanie bardzo czułego sygnału odpowiedzi, szybki i dokładny pomiar z małym błędem. ● Bogate i wydajne funkcje: Jeden przycisk do automatycznej regulacji, obsługa swobodnego przełączania, obsługa inteligentnych zabezpieczeń przeciwpożarowych. ● Długa żywotność: wbudowany polimerowy akumulator litowo-polimerowy o dużej pojemności 1500 mAh, długa żywotność, interfejs typu C, ciągłe zasilanie bez transformatora izolującego, bezpieczniejsze w użyciu. ● Składany wspornik: W zestawie z niewidocznym wspornikiem, zintegrowanym składaniem, stabilnym umieszczeniem, wolne ręce, nie zajmuje zbyt dużo miejsca. ● Szerokie zastosowania: nadaje się do debugowania mcu, naprawy samochodów, naprawy sprzętu gospodarstwa domowego, elektronicznych zawodów dla majsterkowiczów, debugowania zasilania, falownika itp.
Specyfikacja	Nazwa: Oscyloskop cyfrowy 3w1 Materiał: ABS Wyświetlacz: kolorowy ekran TFT o przekątnej 2,4 cala Bateria: Wbudowana bateria litowa wielokrotnego ładowania 1500 mah (w zestawie) Interfejs ładowania: USB Type-C, +5V Oscyloskop cyfrowy: 10MSa/s Częstotliwość próbkowania w czasie rzeczywistym: 500 kHz Pasmo analogowe: 1ΜΩ Rezystancja wejściowa: prąd przemienny/prąd stały Sposób łączenia: 400V Zakresy napięć testowych: 10mV-10V Czułość pionowa (x1): 1us-10s Poziome zakresy podstawy czasu: Tryb wyzwalania: Auto / Normalny / Pojedynczy Typ wyzwalacza: Zbocza narastające / Zbocza opadające Zamrożenie kształtu fali: Tak Pomiar automatyczny: Tak Tester tranzystorów: Kondensator: 25pF ~ 100mF Rezystor: 0,01 Ω ~ 50 ΜΩ Induktor: 10uH ~ 1000uH Bateria: 0,1 ~ 4,5 V Napięcie wejściowe: 0 ~ 40 V DS18B20: 0-85 ℃ DHT1: 0-60°C/5-95% Generator sygnału: Sinusoida: 1-10KHz/0-3.3V/50% SQW: 1-100KHz/3.3V/50% Fala impulsowa: 1-100KHz/3.3V/0-100% Fala trójkątna: 1-10KHz/0-3.3V/50% Rampa: 1-10KHz/0-3.3V/0-100% Prąd stały: 0-3,3 V Rozmiar produktu: 1107630mm/4.332.99 1,18 cala Rozmiar opakowania: 14012555mm/5.514.92 2,17 cala Waga paczki: Standardowa konfiguracja: 300 g / 10,58 uncji Wysoka konfiguracja: 345 g / 12,17 uncji
Zawartość Paczki	Lista pakowania (standardowa): Oscyloskop cyfrowy 13w1 3 hak testowy 1 * Sonda 1 * kabel typu C 1 * Instrukcja
