Zasilanie |
|
Napięcie wejściowe |
9 – 36 VDC, ochrona przed odwrotną polaryzacją, ochrona przed przepięciami |
Zużycie energii |
Bezczynność: < 2,4W, Maks: < 4,8W |
Port szeregowy |
|
Liczba portów |
2 porty szeregowe RS485, pierwszy z nich może być również RS232 Złącze blokowe RS232: TX, RX Złącze blokowe RS485: A, B |
Prędkości transmisji |
600~230400bps |
Bity danych |
7,8 |
Bity stopu |
1,2 |
Parzystość |
None,Even,Odd,Mark,Space |
Kontrola przepływu |
Brak, XON/XOFF |
Interfejs fizyczny |
|
DI |
2 x wejścia cyfrowe bez izolacji (0 - 2 V wykrywane jako niski poziom logiczny, 9 - 36 V wykrywane jako wysoki poziom logiczny) |
DO |
2 x przekaźniki Napięcie styków DC przy obciążeniu rezystancyjnym: 10A / 28V DC Napięcie styków AC przy obciążeniu rezystancyjnym: 10A / 277V AC, NO Napięcie styków AC przy obciążeniu rezystancyjnym: 5A / 250V AC, NC |
AI |
2 x wejścia analogowe 4-20mA |

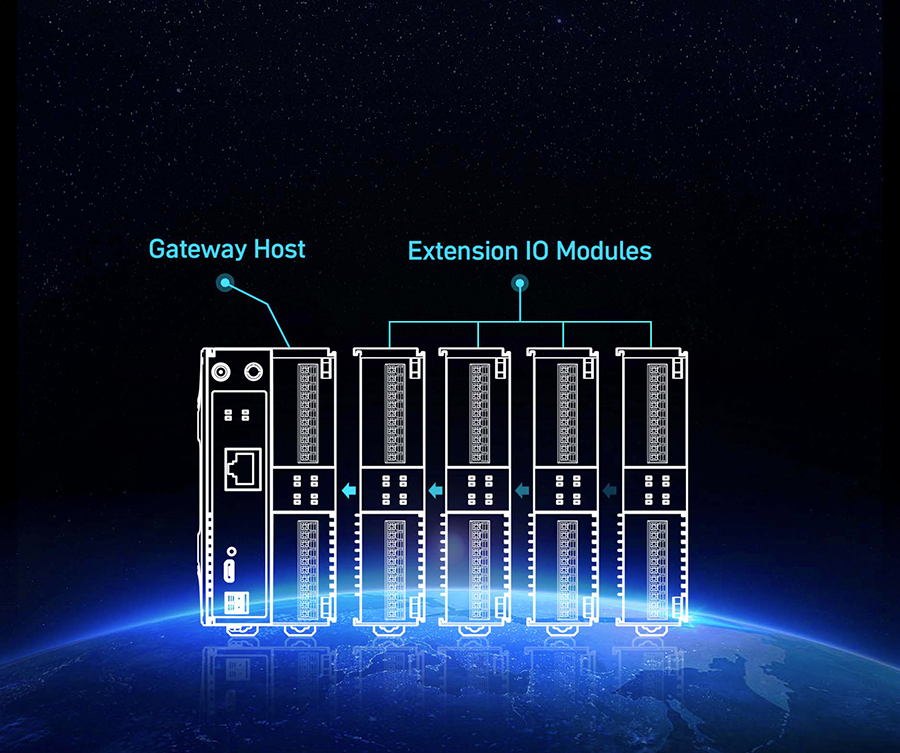

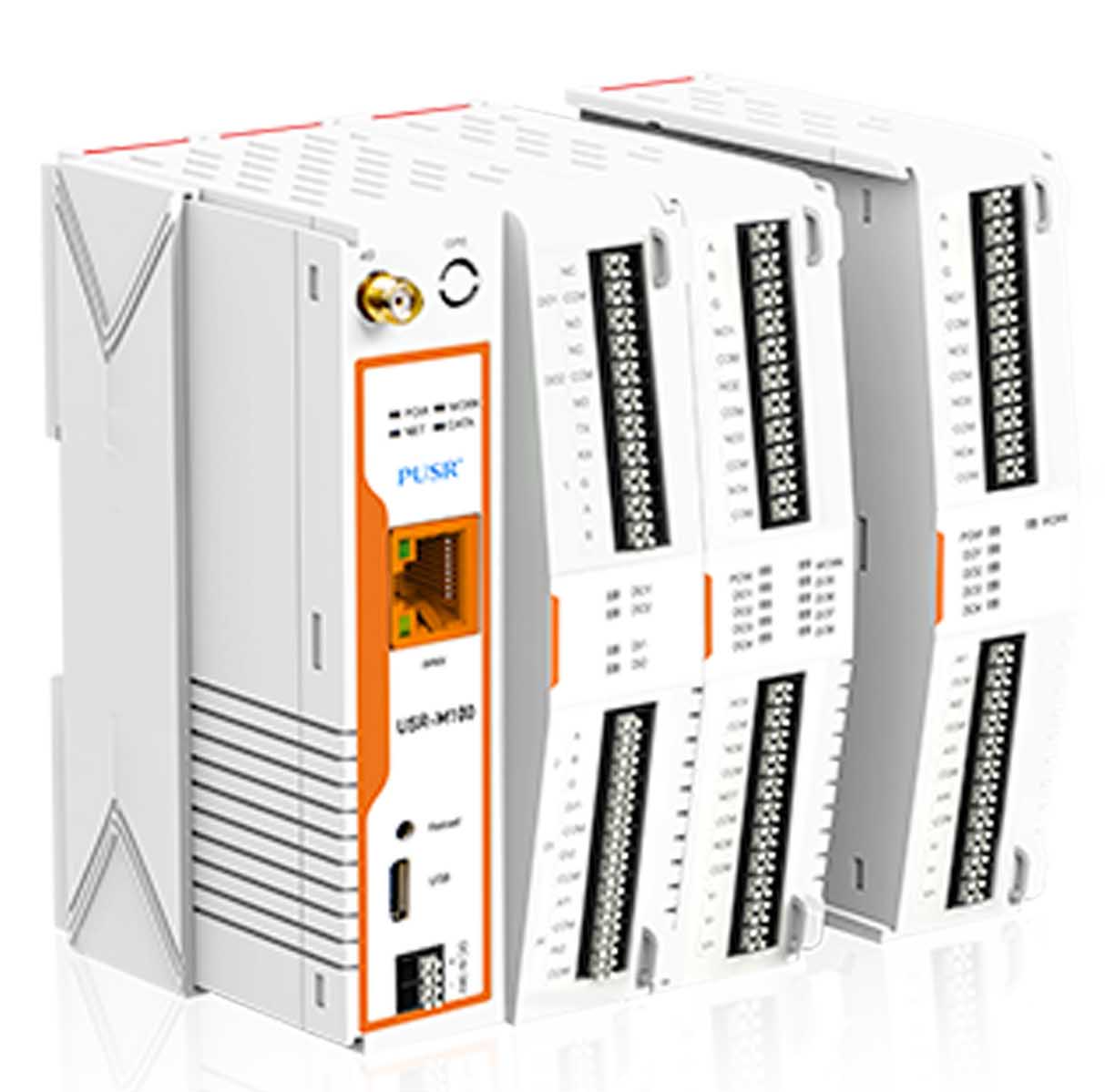

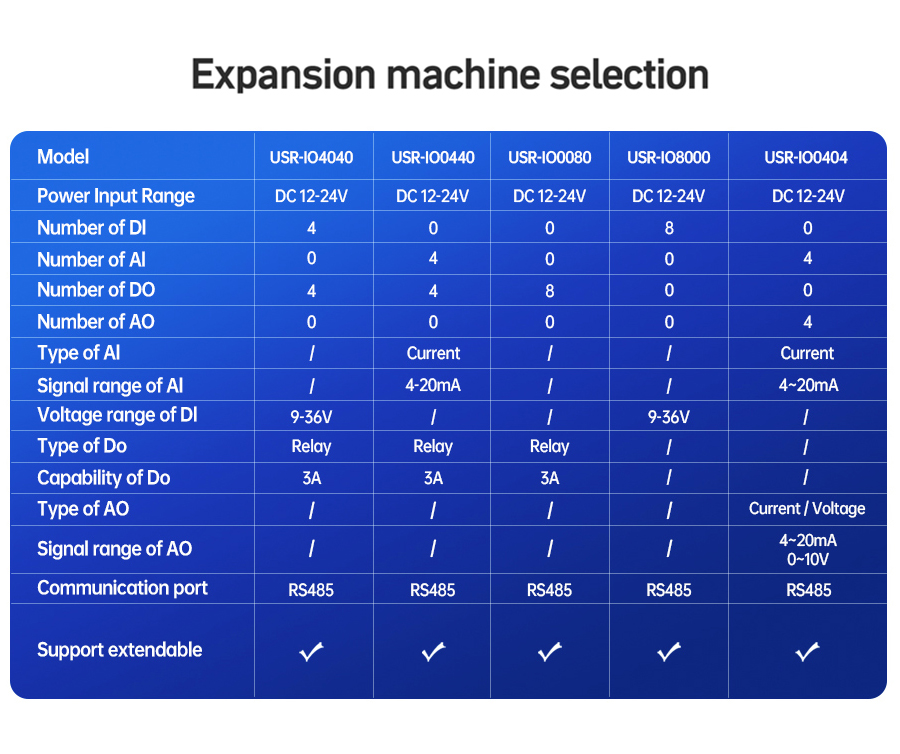

Rozszerzalne moduły I/O |
USR-IO4040: 4 x wejścia cyfrowe, 4 x wyjścia cyfrowe USR-IO0440: 4 x wejścia analogowe (4-20mA), 4 x wyjścia cyfrowe USR-IO0080: 8 x wyjścia cyfrowe |
Specyfikacja fizyczna |
|

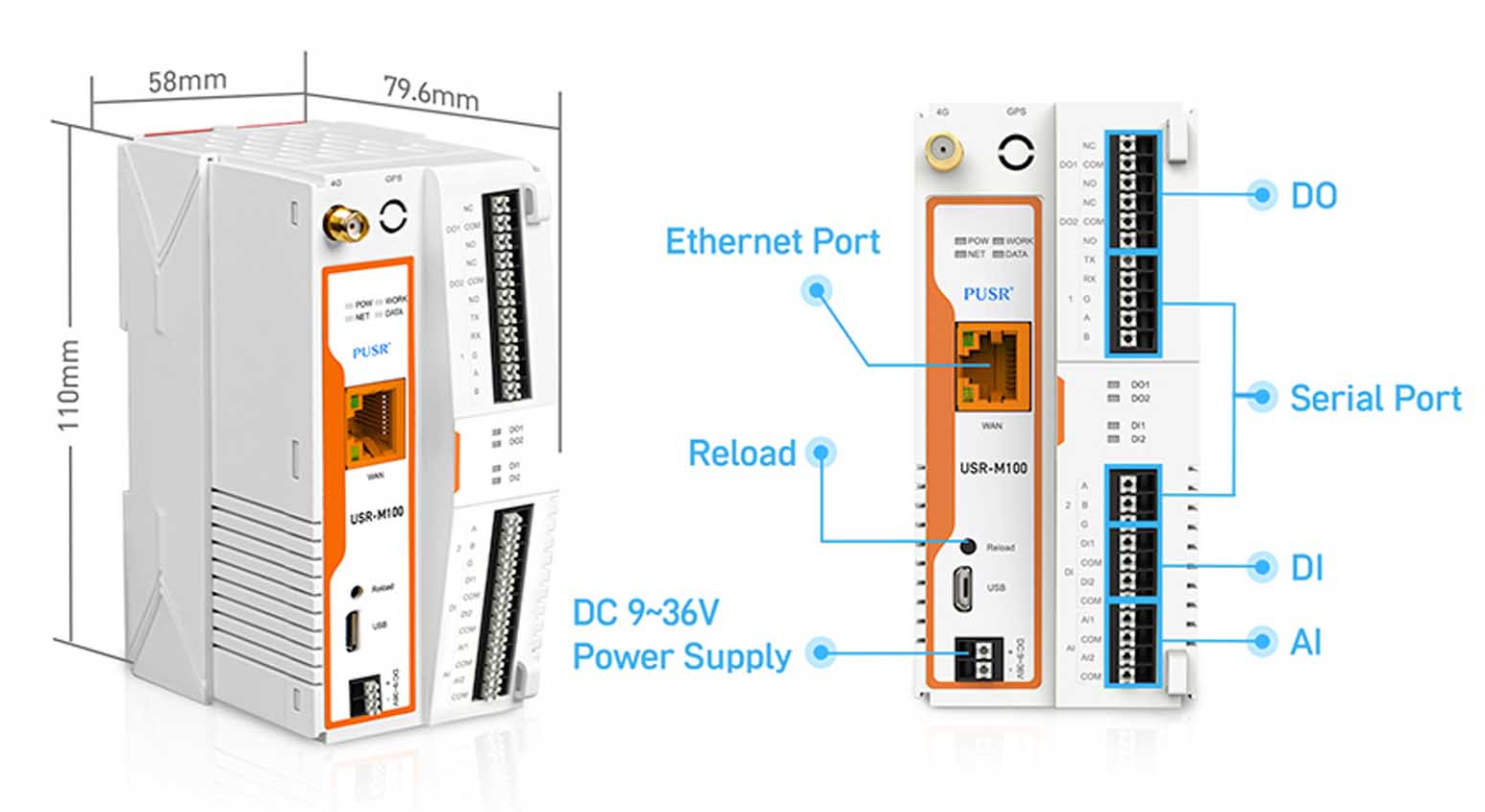

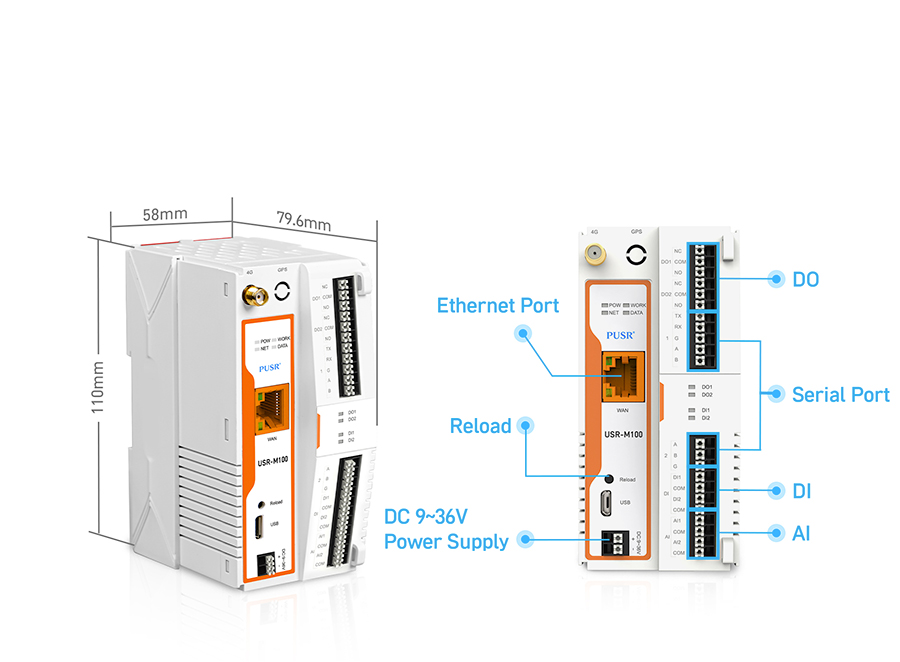

Wymiary (S x W x G) |
79,6 x 58 x 110 (mm) |

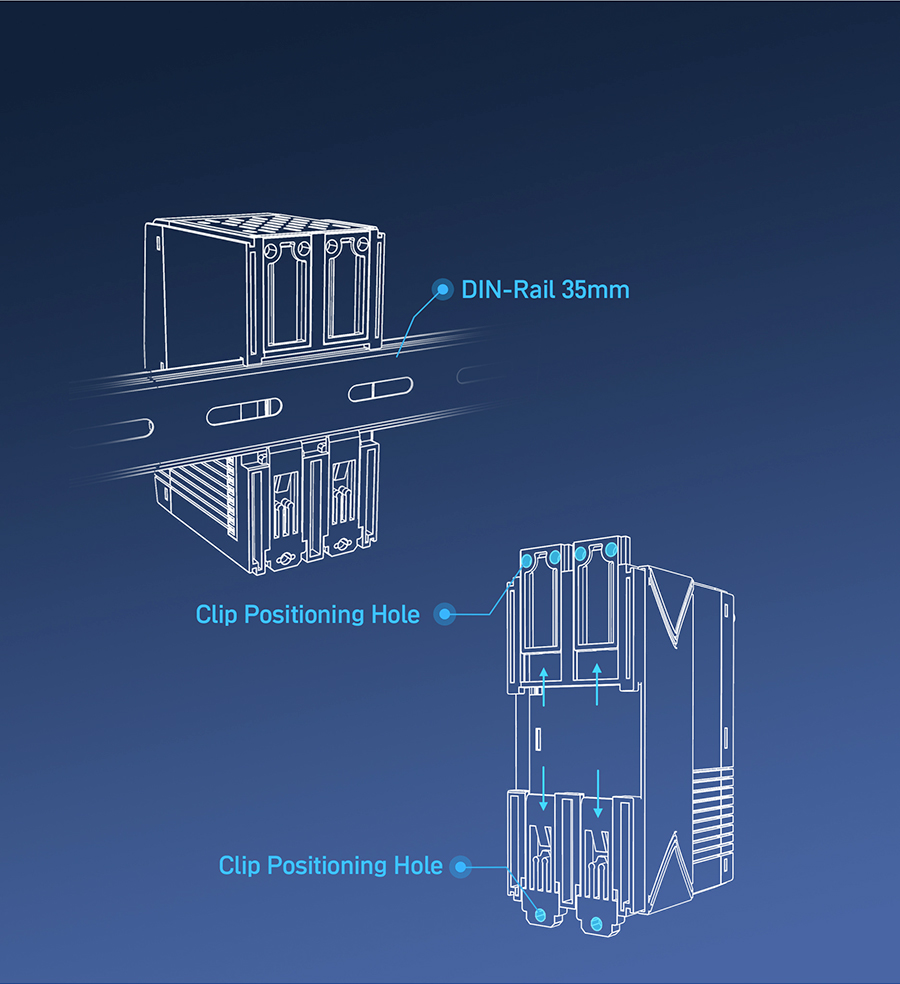

Opcje montażu |
Szyna DIN, montaż na ścianie |
Ochrona sprzętowa |
|
ESD |
IEC61000-4-2, Poziom 3, klasa B, kontakt 6KV, powietrze 8KV |
Przepięcie |
IEC61000-4-5, Poziom 3, klasa B |
EFT |
IEC61000-4-4, Poziom 3, klasa B |
Diody LED statusu |
|
Zasilanie |
WŁ: Brama jest zasilana WYŁ: Brama nie jest zasilana |
Praca |
Gdy urządzenie działa prawidłowo, miga z częstotliwością 1 s |
NET |
Miga, gdy WAN łączy się z internetem WYŁ, gdy nie działa |
DANE |
Miga, gdy port szeregowy przesyła dane |
DO |
Świeci się, gdy wyjście kanału jest aktywowane |
DI |
Świeci się, gdy kanał jest aktywowany przez sygnał wejściowy |
Sieć |
|
Komórkowa |
LTE FDD: B1/3/5/7/8/20/28 LTE TDD: B38/40/41 WCDMA: B1/5/8 GSM/GPRS/EDGE: 850/900/1800 |
ETHERNET |
1 x port WAN 10/100 Mbps, zgodność z normami IEEE 802.3, IEEE 802.3u, obsługuje auto MDI/MDIX |
Oprogramowanie |
|
Protokoły sieciowe |
ICMP, IPv4, IPv6, ARP, ICMP, TCP, UDP, DHCP, DNS, HTTPS, MQTT, SNMP, Telnet, NTP, SSL v3 |
IP |
DHCP/Statyczne IP |
WebSocket |
Obsługiwane |
MQTT |
Obsługiwane, standardowy protokół MQTT, 16 tematów subskrypcji i 16 tematów publikacji |

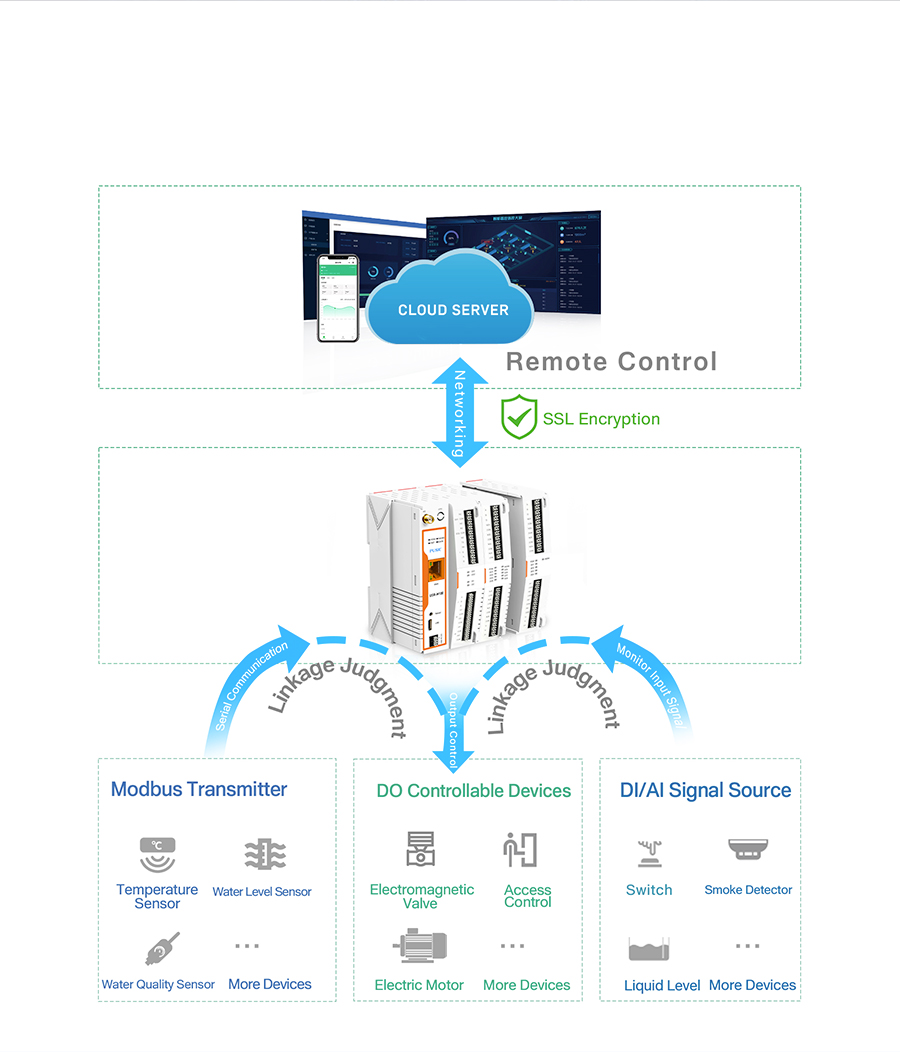

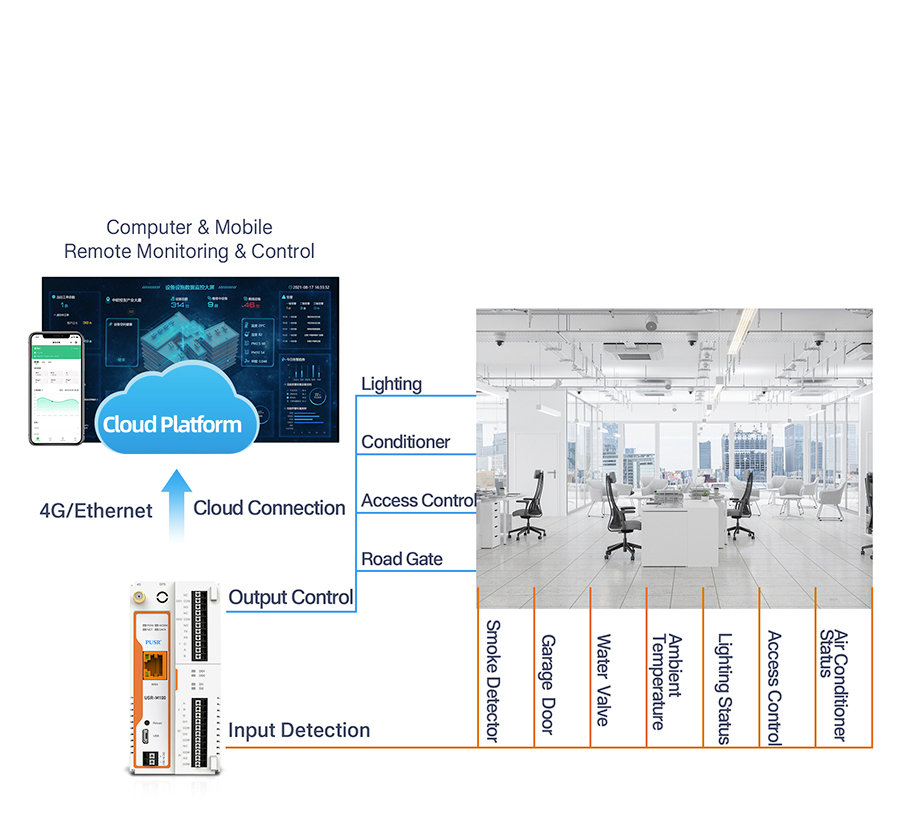

Sterowanie powiązaniami |
Obsługiwane. Punkty zbierania danych, DI i AI mogą być używane jako wyzwalacze i wykonywane przez DO |

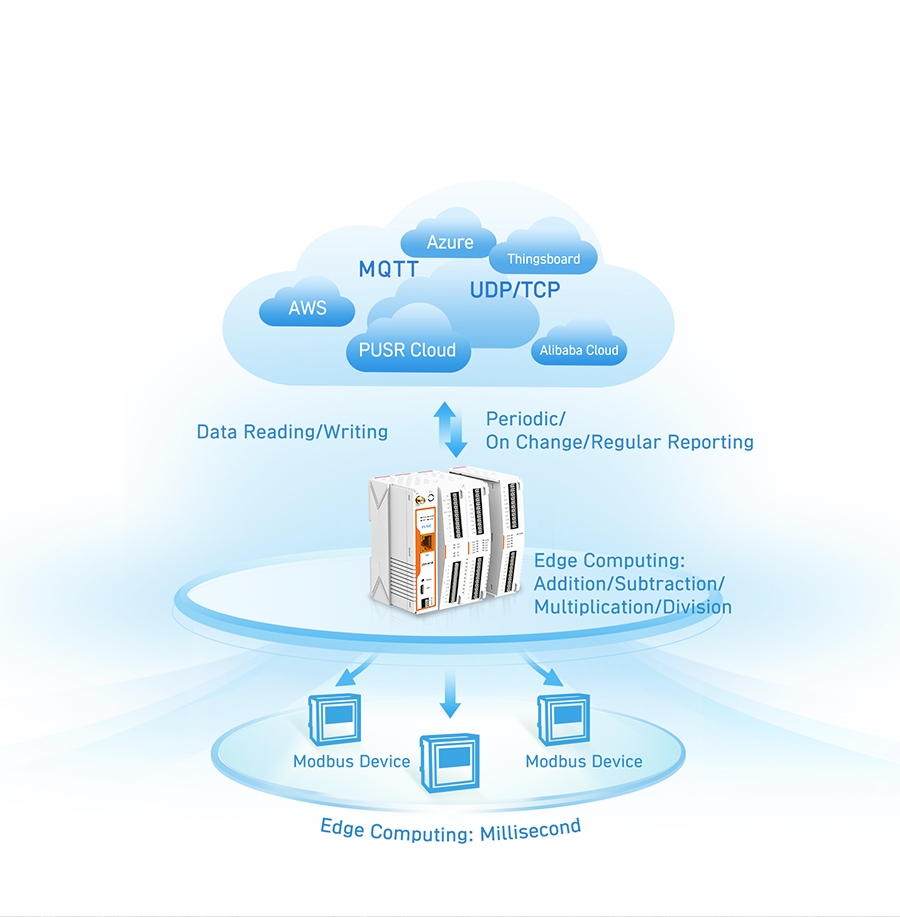

PLATFORMY IOT |
Alibaba cloud, AWS IOT, PUSR cloud, Microsoft Azure, ThingsBoard |
Konfiguracja użytkownika |
Narzędzie Windows, konsola webowa (HTTP) |
Środowisko pracy |
|
Temperatura pracy |
-40 °C do 75 °C |
Wilgotność pracy |
10% do 90% bez kondensacji |
Klasa ochrony IP |
IP30 |

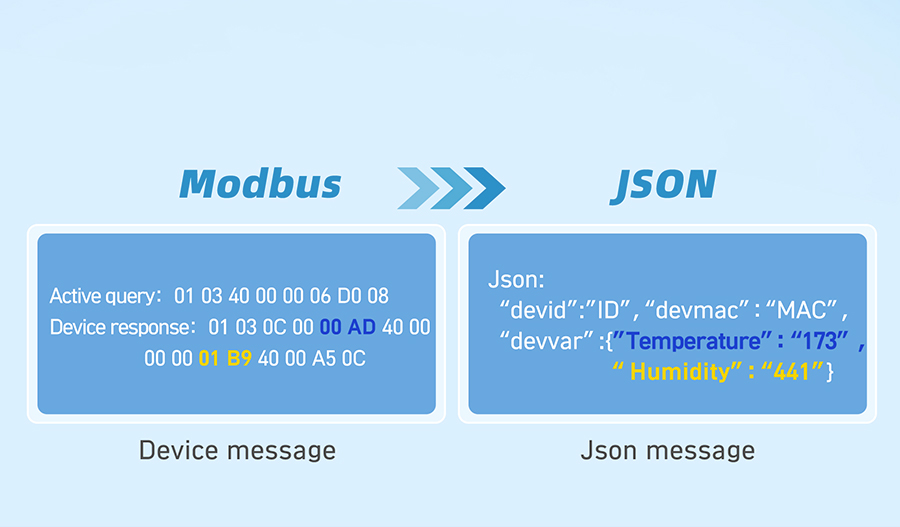

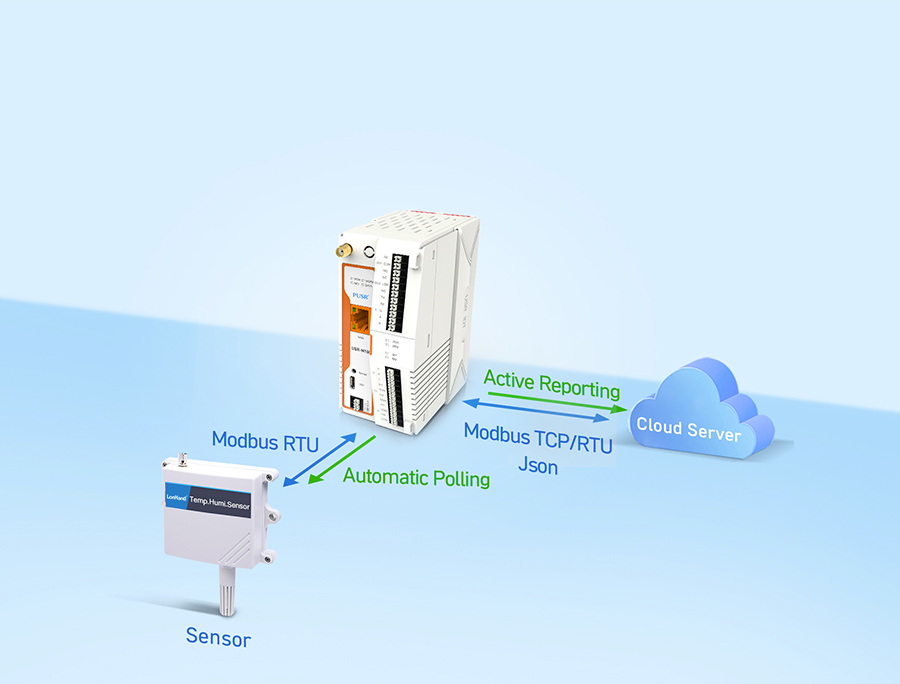

MODBUS RTU master |
|
Obsługiwane funkcje |
01, 02, 03, 04 |
Obsługiwane formaty danych |
8 bit: INT, UINT; 16 bit: INT, UINT (MSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB); 64 bit: float |
Obsługiwane punkty danych |
128 |
Certyfikaty |
|
Regulacje |
CCC, CE/RED*, RoHS* |
