Zabezpieczenie nadprądowe 0,3 do 5A AC
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: LCT-196
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

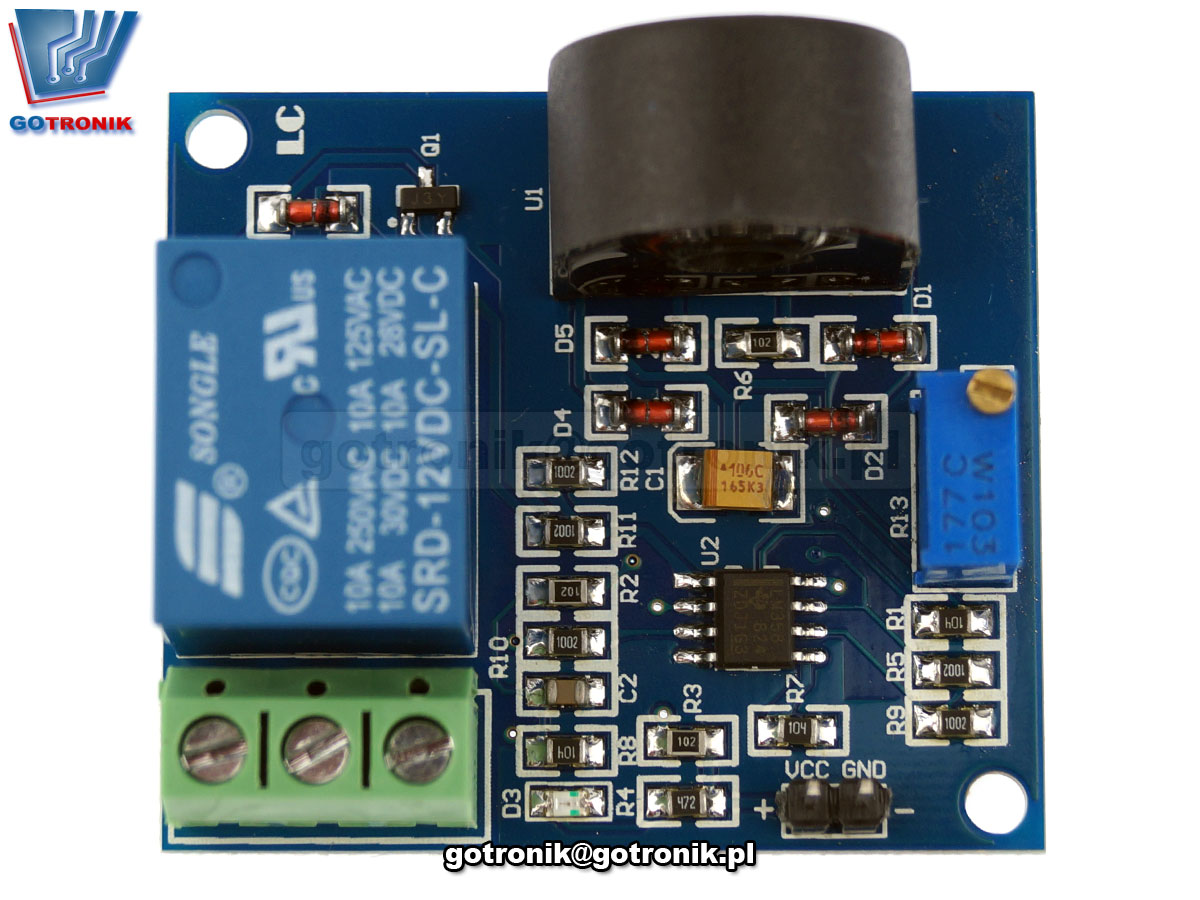

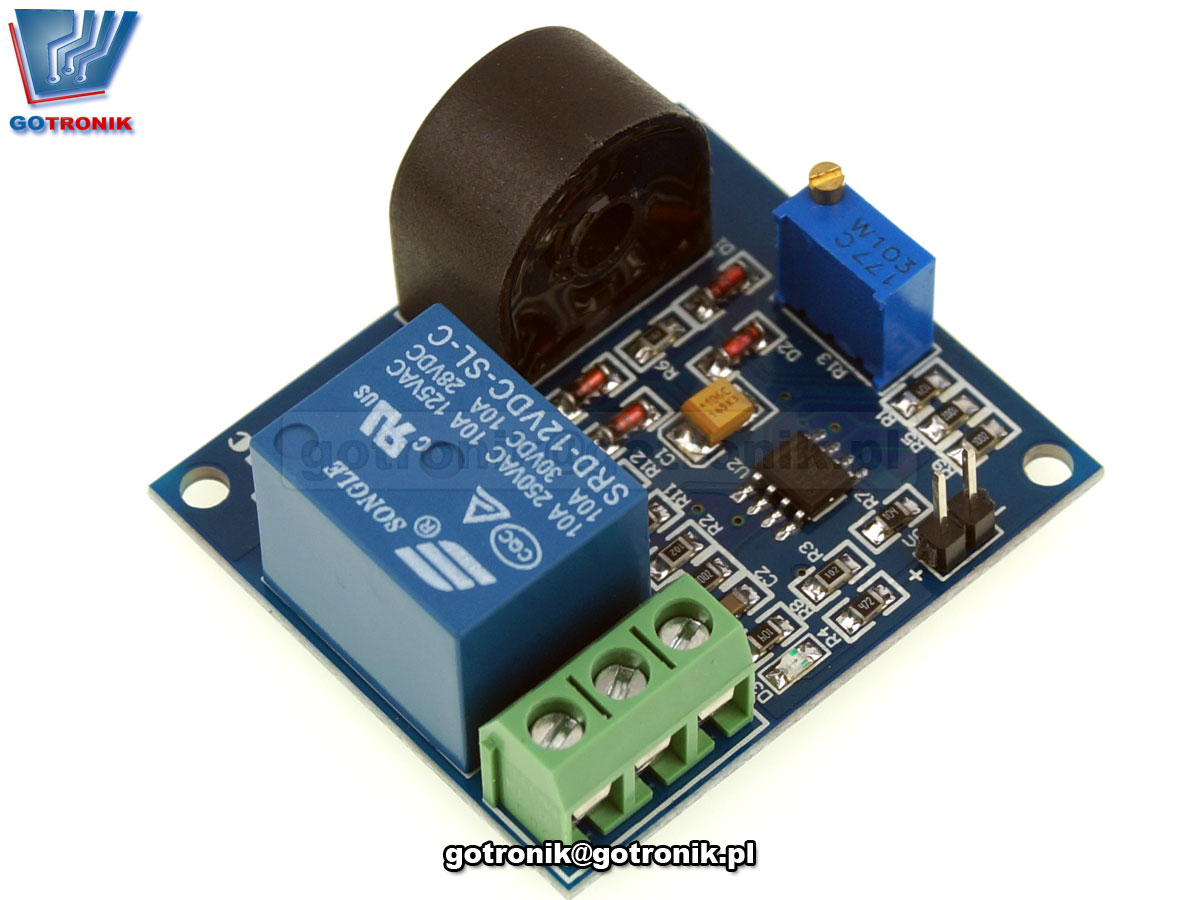

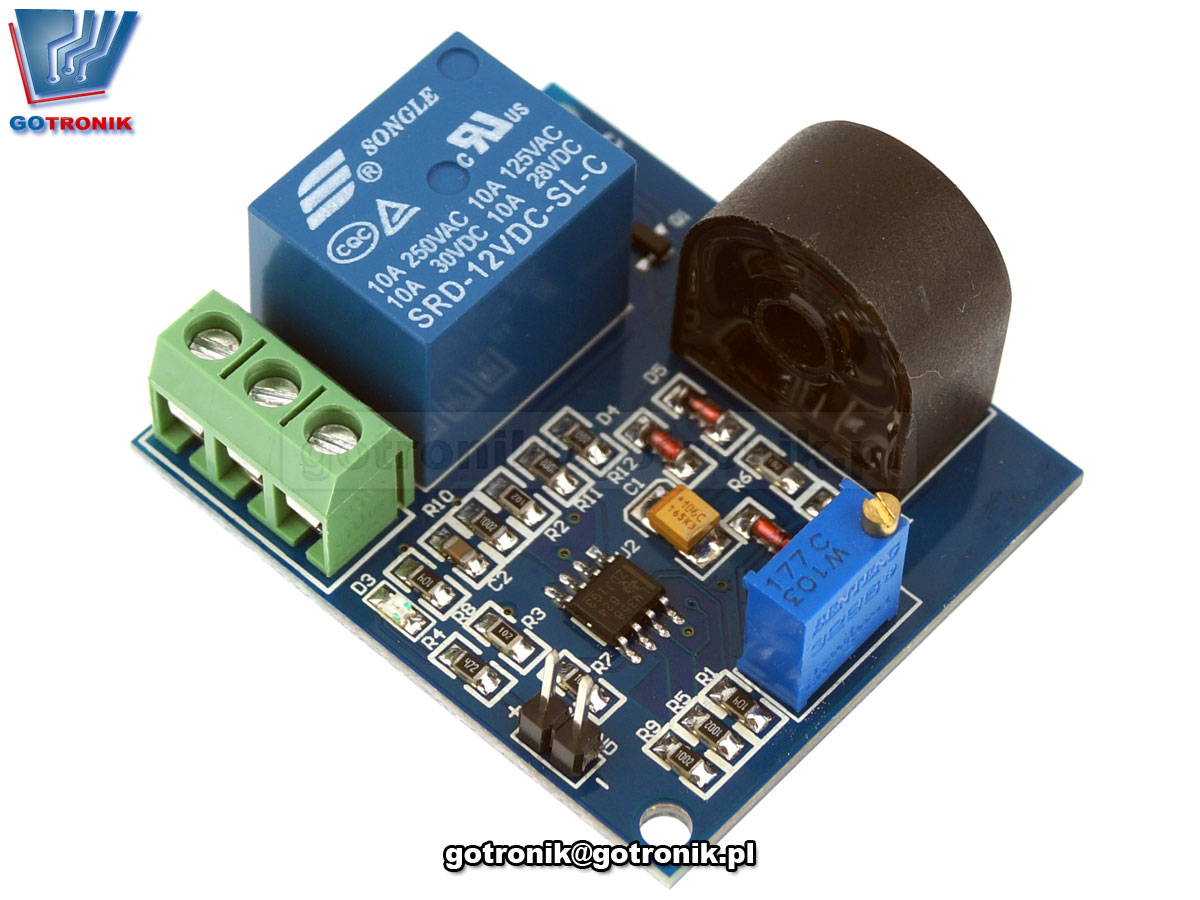

Zabezpieczenie nadprądowe 0,3 do 5A AC
Moduł czujnika sensora dla prądu zmiennego AC w zakresie od 0,3A do 5A z przekaźnikiem. Zasada działania oferowanego zabezpieczenia nadprądowego jest bardzo prosta: przewód prądowy zasilający odbiornik musi przechodzić przez otwór transformatora pomiarowego. Uwaga musi przechodzić tylko 1 żyła z przewodem, a nie podwójny przewód. Transformat odpowiada za pomiar i monitorowanie płynącego prądu AC do odbiornika. W momencie przekroczenia górnej granicy prądu następuje przełączenie się styków przekaźnika. Wartość granicznego prądu przełączenie (detekcji) reguluje się płynnie przy pomocy potencjometru na płytce modułu. Zastosowany przekaźnik SRD-12VDC-SL-C posiada dwa obwody wyjściowe (przekaźnik przełączalny):
NC - normal close - obwód normalnie zamknięty
NO - normal open - obwód normalnie otwarty
w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów. Tak więc przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektrycznego (w zależności od sposobu podłączenia). Przykładowo: po przekroczeniu prądu granicznego może rozłączyć - wyłączyć urządzenie lub załączyć dmuchawę, wentylator.
NC - normal close - obwód normalnie zamknięty
NO - normal open - obwód normalnie otwarty
w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów. Tak więc przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektrycznego (w zależności od sposobu podłączenia). Przykładowo: po przekroczeniu prądu granicznego może rozłączyć - wyłączyć urządzenie lub załączyć dmuchawę, wentylator.
- moduł czujnika detektora prądu AC z przekaźnikiem
- napięcie zasilania modułu: 12V dc
- pobór prądu przez moduł: ok. 20mA
- średnica otworu pomiarowego transformatora: 5,2mm
- zakres częstotliwości: 20Hz - 400Hz
- zakres regulacji wartości prądu: od 0,3A do 5,0A AC
- potencjometr do regulacji wartości prądu przełączenia
- przekaźnik SRD-12VDC-SL-C
maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC
dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny:
---> NC - normal close - obwód normalnie zamknięty
---> NO - normal open - obwód normalnie otwarty
w momencie pojawienia się sygnału wyzwalającego następuje przełaczenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.
Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia) - długa żywotność przekaźnika ok.100000 przełączeń
- złącze wejściowe przekaźnika: gniazdo terminal block ARK-2 do przykręcenia przewodów
- płytka drukowana dwustronna z metalizacją otworów
- wymiary: 38mm x 44mm
opis wyprowadzeń:
Potencjometrem ustawia się punkt zabezpieczenia nadprądowego, regulacja w prawo zmniejsza go. Zasilanie 12Vdc należy podłączyć do złącz goldpin VCC i GND. Przekręcić potencjometr, aż do usłyszenia dźwięku przełączania przekaźnika (można go zmierzyć za pomocą multimetru na zaciskach COM i NO, niezależnie od tego, czy został on włączony, czy jest podłączony do aktywowanych przekaźników). Jeśli przekaźnik rozewrze styki, zabezpieczenie nadprądowe działa ( możliwe do zmierzenie multimetrem na zaciskach COM i NC). Jeśli zmniejszanie lub zwiększanie prądu zwarcia nie rozwiera przekaźnika, trzeba tak regulować potencjometrem, aby znaleźć punkt zabezpieczenia nadprądowego. W celu określenia dokładnej wartości prądu zadziałania zabezpieczenia konieczne jest użycie amperomierza AC do ustawienia punktu pracy.
LC 5A Over-current protection Sensor module LC-Power-Battery-Alarm
