Wyświetlacz LCD TFT 3,5" 320x480 ILI9486
Wyświetlacz LCD TFT 3,5
Wyświetlacz LCD TFT 3,5
Wyświetlacz LCD TFT 3,5
Wyświetlacz LCD TFT 3,5
Wyświetlacz LCD TFT 3,5

Wyświetlacz LCD TFT 3,5" 320x480 ILI9486

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: RBS-176

Kod producenta: SKU:MAR3501

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 85,00 zł

Cena netto: 69,11 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Wyświetlacz LCD TFT 3,5" 320x480 ILI9486alt

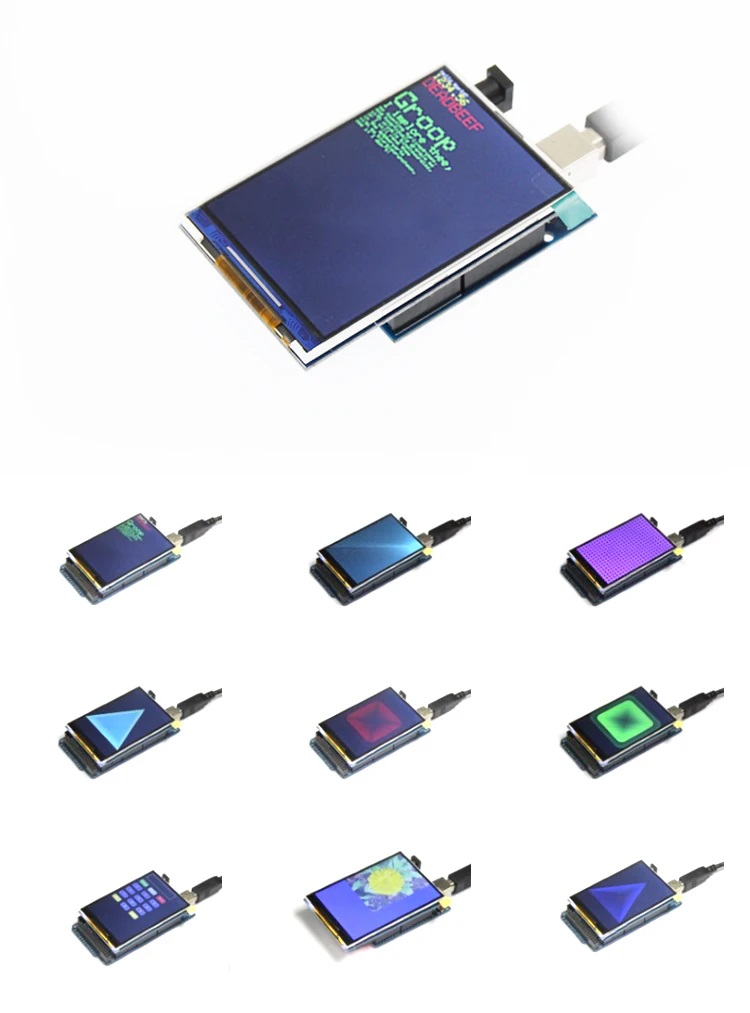

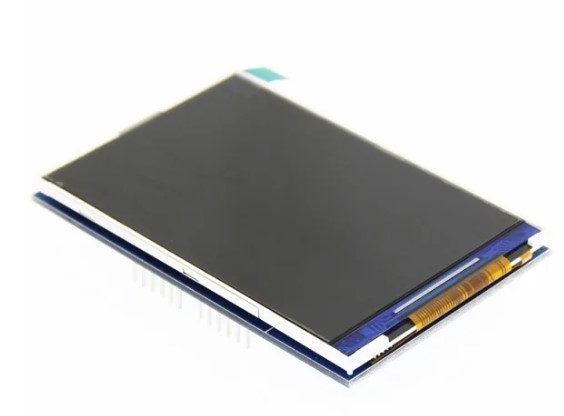

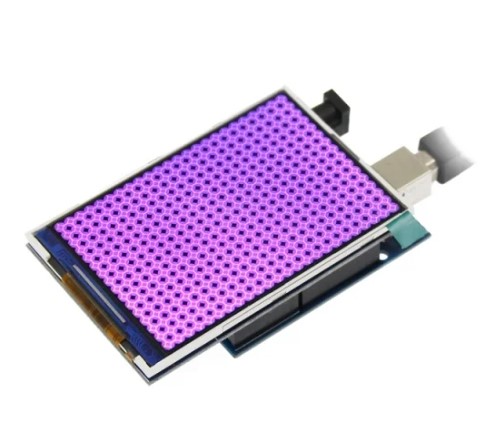

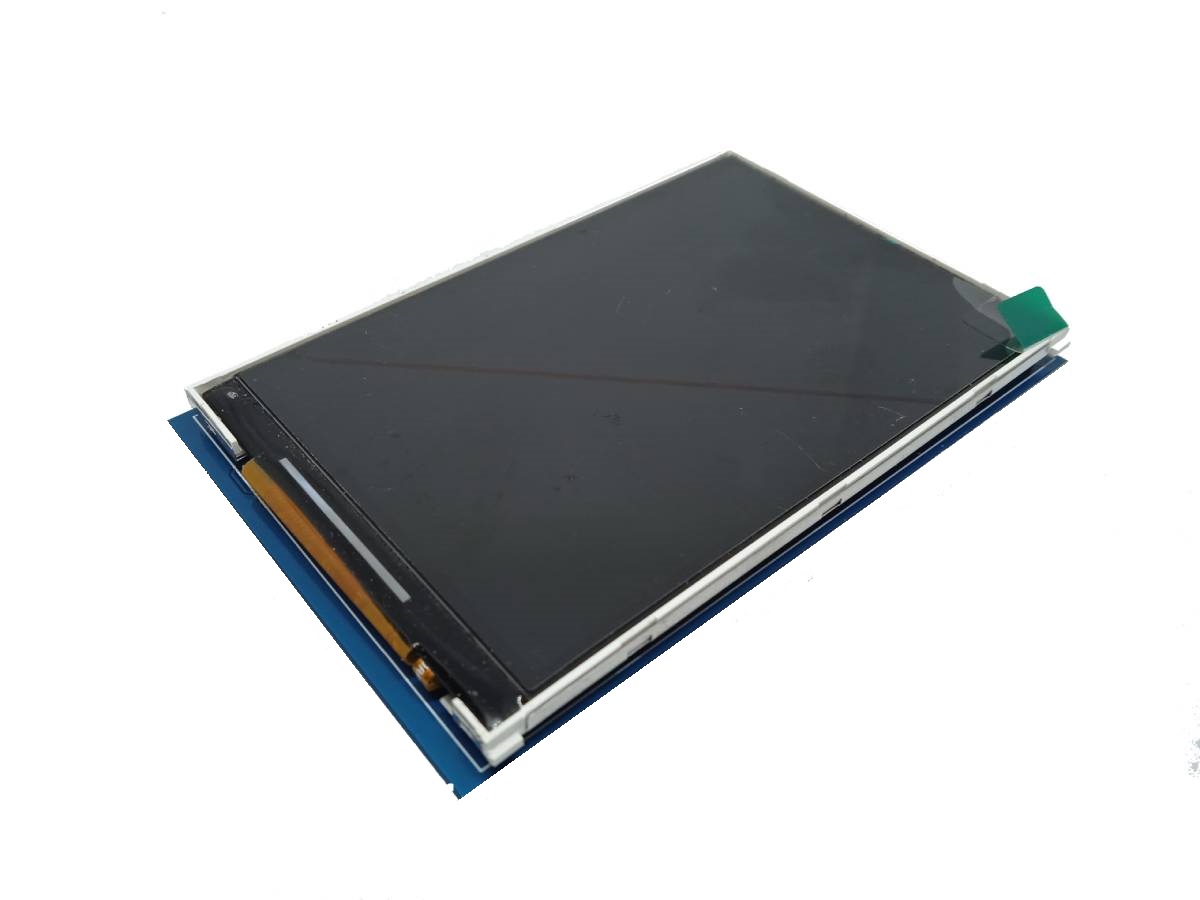

Wyświetlacz MAR3501 to doskonałe rozwiązanie dla projektów opartych na platformie Arduino Uno R3, oferując niezawodną jakość obrazu i wygodę użytkowania. Wyposażony w wyświetlacz LCD TFT o imponującej rozdzielczości 320 x 480 pikseli, ten model zapewnia wyraziste i klarowne wyświetlanie treści. Dzięki zastosowaniu technologii TFT IPS oraz podświetlenia diodami LED, wyświetlacz gwarantuje szerokie kąty widzenia oraz realistyczne odwzorowanie kolorów, obsługując aż 65 000 kolorów RGB. Sterowany za pomocą układu ILI9486, ten wyświetlacz komunikuje się poprzez 8-bitowy interfejs równoległy, zapewniając szybką i stabilną transmisję danych. Dodatkowo, wbudowany slot na kartę microSD umożliwia łatwe przechowywanie i odtwarzanie danych multimedialnych. Pomimo braku ekranu dotykowego, obszar aktywny o wymiarach 73,44 x 48,96mm zapewnia wystarczająco dużo miejsca do prezentacji informacji. Z kompaktowymi wymiarami PCB 85,49 x 55,63 mm oraz lekką wagą 55g, ten wyświetlacz jest łatwy w montażu i wygodny w użytkowaniu. Przy temperaturze pracy od -20°C do 70°C oraz zasilaniu z 5V/3,3V, jest idealnym wyborem do różnorodnych zastosowań, zapewniając niezawodne działanie nawet w trudnych warunkach środowiskowych.


alt alt
Parametry techniczne
- kod producenta: MAR3501
- wyświetlacz LCD TFT
- rozdzielczość: 320 x 480 pikseli
- typ wyświetlacza TFT IPS
- typ podświetlenia: diody LED
- 65 000 kolorów RGB
- sterownik: ILI9486
- komunikacja: 8 bitowy interfejs równoległy
- wbudowany slot na kartę microSD
- ekran dotykowy: NIE
- obszar aktywny: 73,44 x 48,96mm
- wymiary PCB: 85,49 x 55,63 mm
- przeznaczenie: Arduino UNO R3
- temperatura pracy: -20°C ~ 70°C
- napięcie zasilania: 5V/3,3V
- waga: 55g

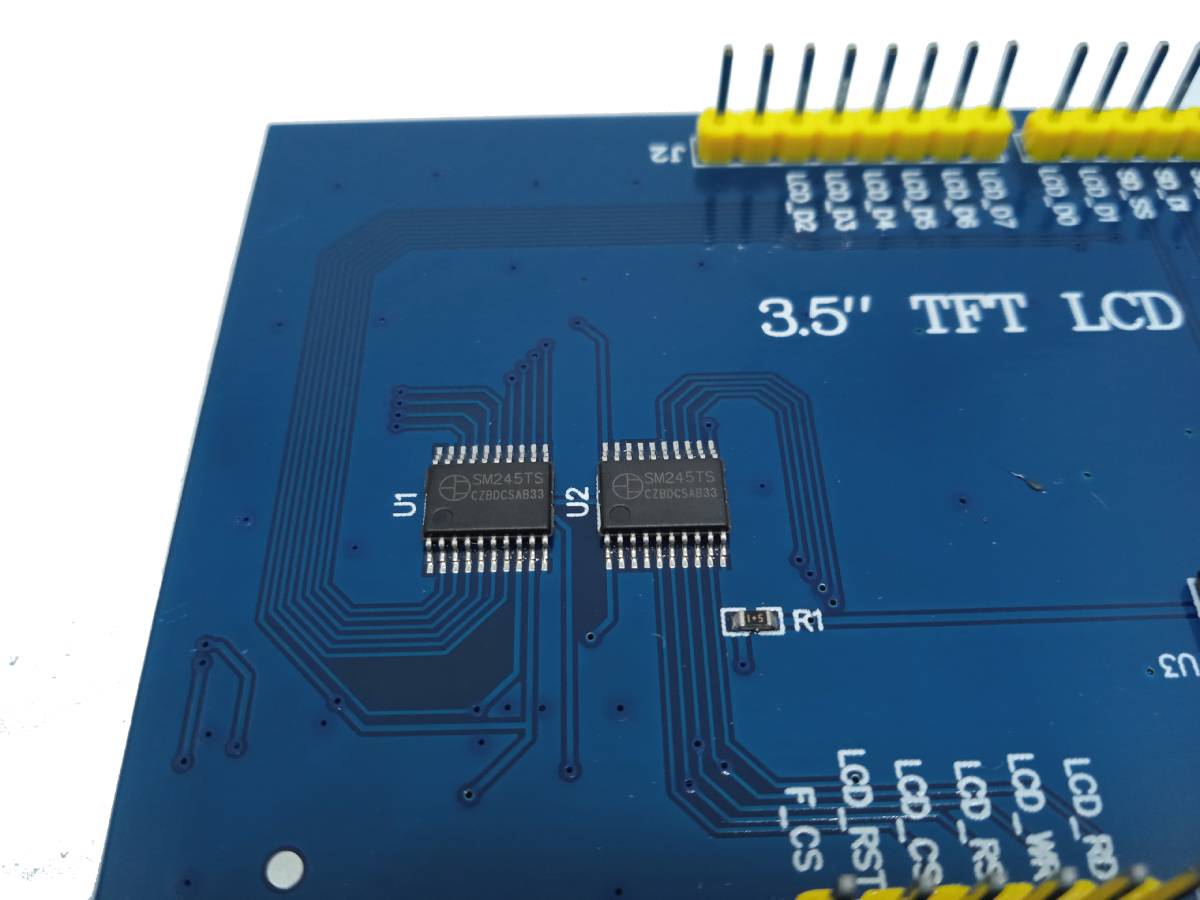

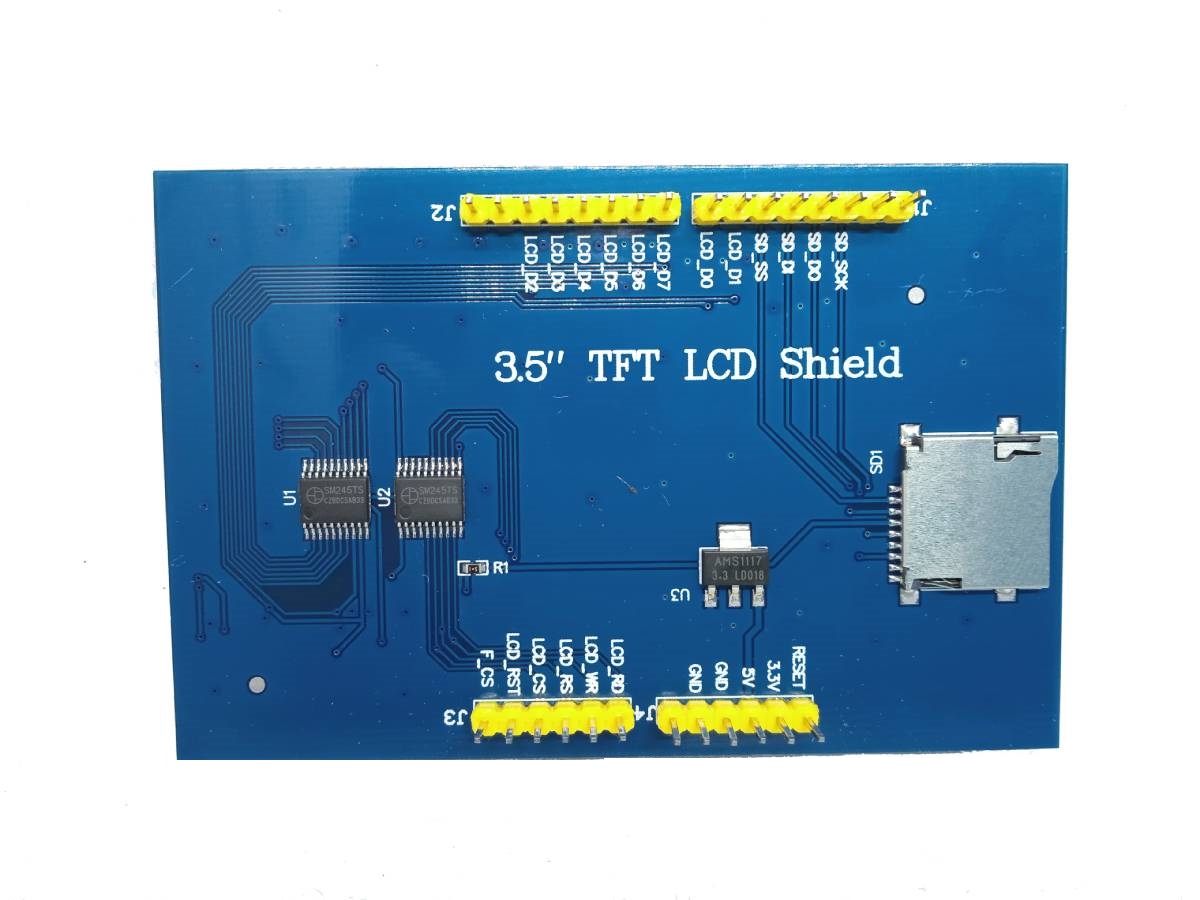

Opis wyprowadzeń

Numer Etykieta Pin Opis pinów
1 LCD_RST Sygnał resetowania magistrali LCD, reset niskiego poziomu
2 LCD_CS Sygnał wyboru chipa magistrali LCD, niski poziom
3 LCD_RS
Sygnał dowodzenia/wyboru danych magistrali LCD,

Niski poziom: polecenie, wysoki poziom: dane

4 LCD_WR Sygnał do zapisu magistrali LCD
5 LCD_RD Sygnał do odczytu magistrali LCD
6 GND Masa
7 5V 5V zasilanie
8 3 v3 3.3V moc wejściowa, ten pin można odłączyć
9 Lcd _ d0 8-bitowe dane LCD Bit0
10 Lcd _ d1 8-bitowe dane LCD Bit1
11 Lcd _ d2 8-bitowe dane LCD Bit2
12 Lcd _ d3 8-bitowe dane LCD Bit3
13 Lcd _ d4 8-bitowe dane LCD Bit4
14 Lcd _ d5 8-bitowe dane LCD Bit5
15 Lcd _ d6 8-bitowe dane LCD Bit6
16 Lcd _ d7 8-bitowe dane LCD Bit7
17 SD_SS Karta SD SPI bus chip wybrać sygnał, niski poziom włączyć
18 SD_DI Karta SD sygnał SPI bus MOSI
19 SD_DO Karta SD sygnał MISO SPI bus
20 SD_SCK Karta SD sygnał zegara SPI bus

Zestaw zawiera
- 1 x wyświetlacz LCD TFT 3,5"
- 1 x oryginalne opakowanie
