Wskaźnik wysterowania audio 32Hz - 16kHz

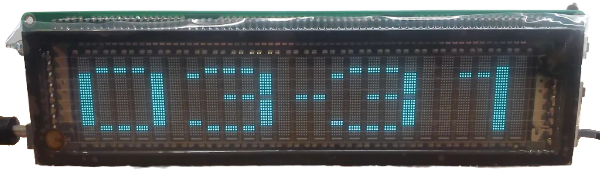

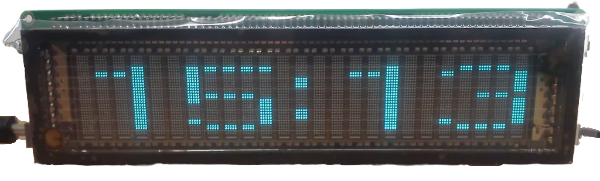

DIY AK2515 VFD jest to wskaźnik wysterowania audio zbudowany w oparciu o wyświetlacz VFD. Lampa VFD jest to lampa elektronowa. Wyświetlacz działa na zasadzie fluorescencji czyli luminoforu bombardowanego elektronami. Moduł posiada 15 wskaźników wysterowania od 32Hz do 16kHz. Urządzenie w trybie czuwania może być używane jako zegarek z kalendarzem. Gdy nie ma sygnału na wejściu moduł wyświetla aktualną datę oraz godzinę. Wbudowany zegar oparty o oscylator SD2405AL zapewnia dużą dokładność i błąd w ciągu roku wynoszący około 2,5 minuty.


Obsługa urządzenia oparta jest o 3 przyciski i ich kombinacje. Wyświetlacz posiada 3 intensywności wyświetlania. Dodatkowo moduł posiada miejsce do wlutowania odbiornika IR oraz potencjometru do regulacji głośności. Układ umożliwia regulację szybkości zmiany wyświetlanego poziomu. Użytkownik może także zmienić tryb wyświetlania np. całe linijki, wartość maksymalną (pojedynczy wskaźnik), maksymalny poziom z opóźnieniem oraz wiele innych. Układ posiada przełączanie wyjście z poziomu High to Low. Wyświetlacz zasilany jest napięciem 38V DC. Nie należy dotykać wyprowadzań wyświetlacza podczas pracy.

• model: DIY AK2515
• wyświetlacz: lampa VFD
• 15 wskaźników wysterowania od 32Hz do 16kHz
• wbudowany zegar oraz kalendarz
• regulacja intensywności wyświetlania (3 tryby regulacji)
• zegar oparty o układ oscylatora SD2405AL
• opóźnienie zegara w ciągu roku: 2,5 minuty
• obsługa urządzenia 3 przyciskami
• miejsce na wlutowanie odbiornika IR
• miejsce na wlutowanie potencjometru regulacji głośności
• regulacji szybkości zmiany poziomów
• regulacja trybu wyświetlania
• przełączane wyjście High oraz Low
• napięcie zasilania modułu : 5V/ 2A
• napięcie zasilania wyświetlacza (wbudowana przetwornica): 38V
• wymiary płytki: 176 x 50 mm
• wymiary wyświetlacza 160 x 40 mm
• wymiary obszaru wyświetlania: 133 x 25 mm
• regulacja czasu utrzymania wyświetlanego poziomu
• zbudowany w oparciu o mikroprocesor STM

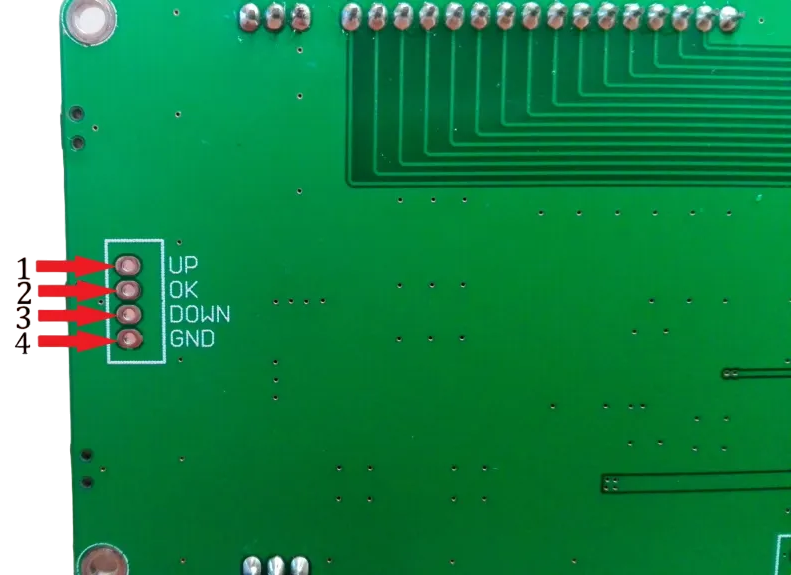

Powyżej przedstawiono miejsce umożliwiające dolutowanie zewnętrznych przycisków do sterowania modułem.

1. UP – przycisk do góry
2. OK – przycisk do zatwierdzania ustawień
3. DOWN – przycisk w dół
4. GND – masa

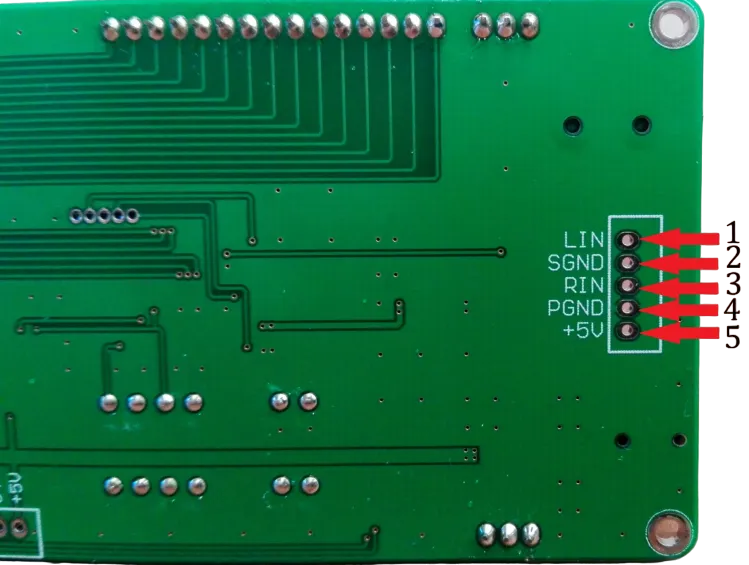

Powyżej znajduje się zdjęcie miejsca do podłączenia sygnały wejściowego wysokiego poziomu (LOW).

1. LIN – wejście kanału lewego
2. SGND – masa sygnału wejściowego
3. RIN – wejście kanału prawego
4. PGND – masa zasilania
5. Zasilanie 5V

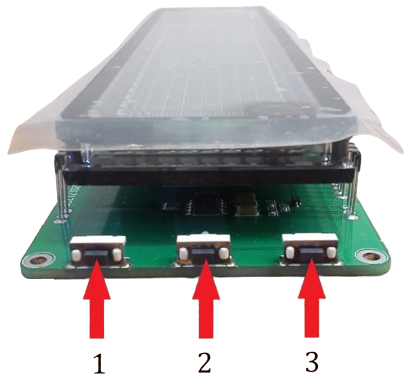

1. DOWN – przycisk na dół
2. OK – przycisk do zatwierdzania ustawień
3. UP – przycisk do góry

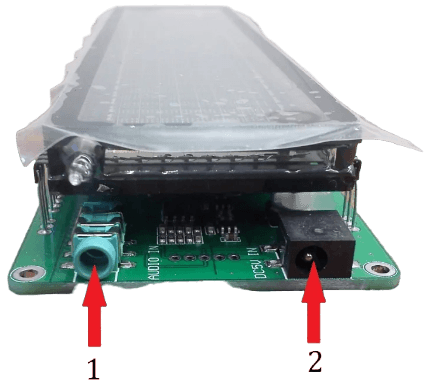

1. Wejście sygnału audio – gniazdo JACK 3.5 mm stereo
2. Gniazdo zasilające DC JACK

Obsługa modułu:
