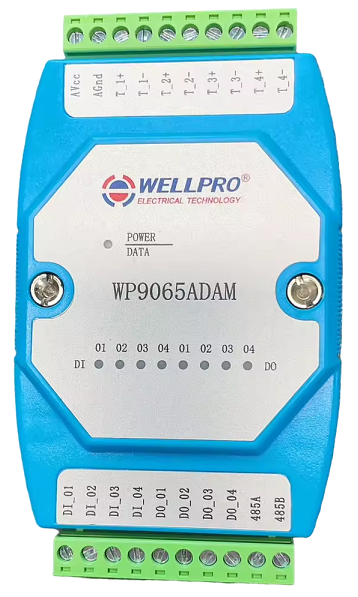

WP9065ADAM 4T4DI4DO 4 kanałowy pomiar temperatury - termopara typ K / RS485 Modbus RTU

WP9065ADAM 4T4DI4DO 4 kanałowy pomiar temperatury - termopara typ K / RS485 Modbus RTU

• 4 elektrycznie izolowane wejście cyfrowe światła drogowego i 4-drożne izolowane wyjście cyfrowe fotoelektryczne (wyjście kolektora tranzystora NPN)
• Korzystanie ze standardowej komunikacji MODBUS RTU RS485, można skonfigurować za pomocą oprogramowania konfiguracyjnego, PLC, przemysłowego ekranu dotykowego i innych sieci
• Z komunikacją i wskaźnikiem stanu wejścia i wyjścia
• Projekt ochrony odgromowej i przeciwdziałania zakłóceniom w obwodzie komunikacyjnym;
• Akwizycja i kontrola sygnału może być szeroko stosowana w urządzeniach przemysłowych.
• Normalne użytkowanie trzyletniej gwarancji

Dwa, główne parametry

• Przejście wejściowe termopary4Road (typ K)
• Zakres pomiarowy 0 ~ 1000
• Dokładność pomiaru temperatury 2 C
• Rozdzielczość temperatury 1 C
• Cyfrowy kanał wejściowy 4 (aktywny niski)
• Cyfrowy kanał wyjściowy 4 (tranzystor NPN Wyjście otwartego kolektora , Five00mA)
• Zakres temperatury pracy-20 ~ 70
• Zewnętrzny zasilacz 9V DC ~ 30V/2W
• Ochrona izolacji 1500VDC

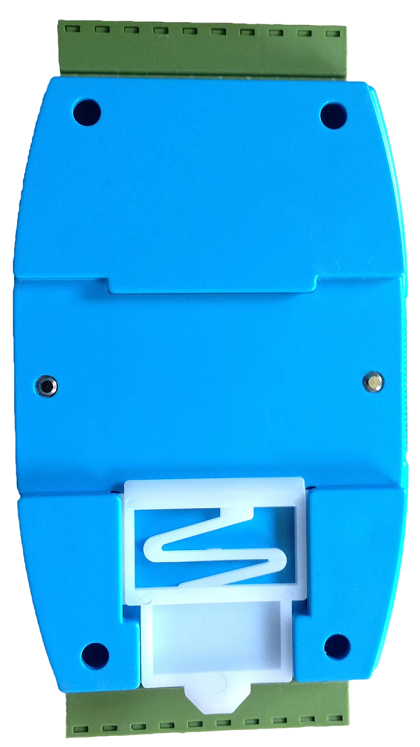

• Metoda instalacji standardowy montaż na szynie DIN lub montaż śrubowy;
• Wygląd rozmiar 125*73*35mm

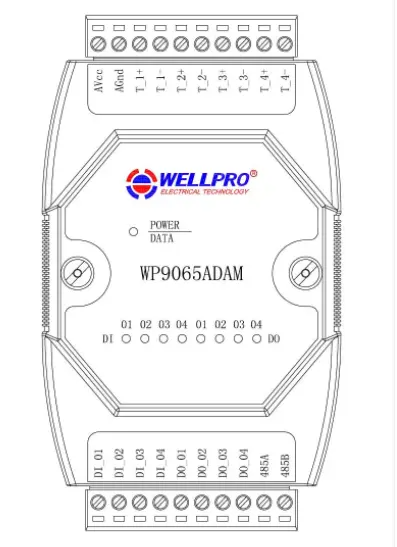

Trzy, definicja interfejsu

• AVcc: Dodatni koniec zewnętrznego zasilania
• AGnd: Wejście zasilania zewnętrznego ujemne
• T_1+: Pierwszy sposób wejścia termopary typu K dodatni koniec
• T_1-: Pierwszy sposób wejścia termopary typu K ujemny koniec
• T_2+: Drugi sposób wejścia termopary typu K dodatni koniec
