Wielofunkcyjny miernik DC 0-120V 0-100A

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: BTE-440

Kod producenta: VAC-1100A

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 196,25 zł

Cena netto: 159,55 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Wielofunkcyjny miernik DC 0-120V 0-100A
VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440

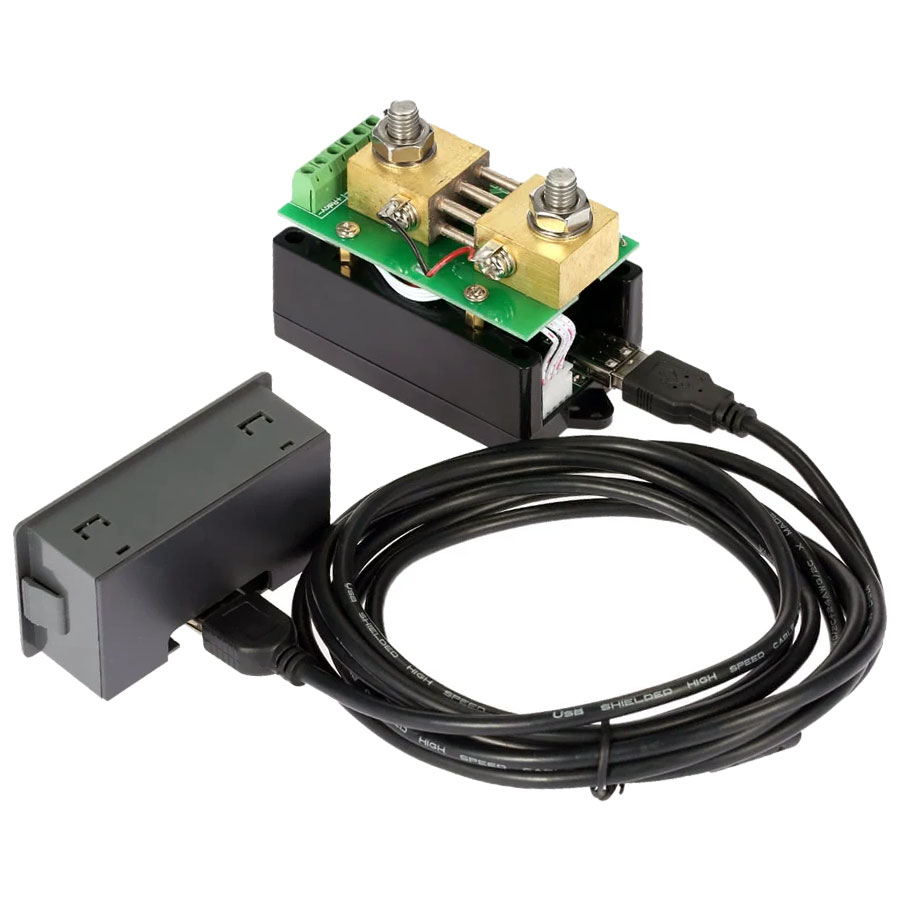

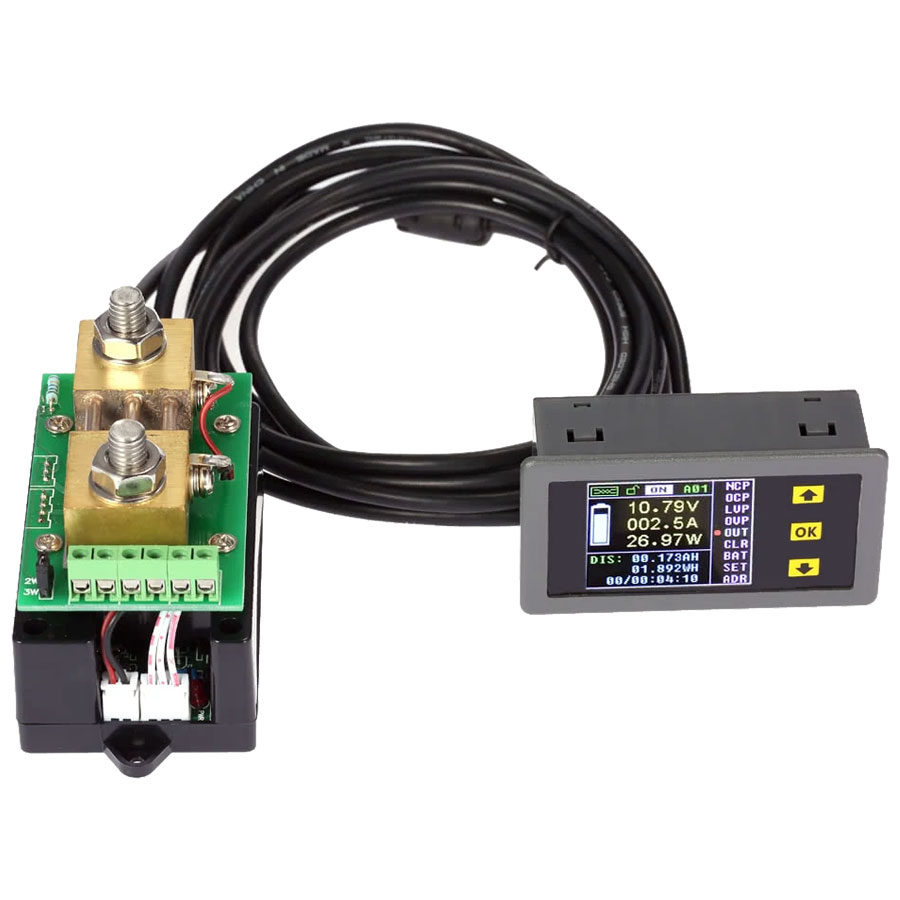

Wielofunkcyjny miernik panelowy VAC-1100A umożliwia równoczesny pomiar najważniejszych parametrów elektrycznych w obwodach stało-prądowych DC. Miernik składa się z dwóch oddzielnych modułów: części pomiarowej z bocznikiem, oraz miernika panelowego z kolorowym wyświetlaczem LCD i przyciskami sterującymi. Oba moduły możemy ze sobą połączyć na 2 sposoby: przewodowo lub bezprzewodowo. Połączenie przewodowe wykorzystuje standard RS485 pozwalający wykonać połączenie na odległość do 1200m. Dzięki czemu część pomiarową możemy umieścić blisko obwodu elektrycznego, a część prezentującą wyniki pomiarowe w dogodnym dla nas miejscu. Wykorzystując opcję bezprzewodowego połączenia pomiędzy modułami możemy łączyć się na maksymalnym dystansie do 10 metrów.
Miernik VAC-1100A umożliwia pomiar napięcia w zakresie od 0 do 120V i prądu do 100A bez względu na kierunek, dzięki czemu możemy mierzyć prąd w obwodach ładowania i rozładowywania akumulatorów. Dzięki równoczesnemu pomiarowi napięcia i prądu na wyświetlaczu prezentowane są dodatkowe parametr jak: pobierana moc, pojemność akumulatora, pobrana energia elektryczna, czas trwania procesu pomiarowego itp. Panelowy miernik VAC-1100A oprócz części pomiarowej posiada funkcje zabezpieczające obwód elektryczny: OCP, NCP, LVP...
VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440
VAC1100A to miernik DC napięcia, prądu, mocy, ładowania i rozładowania pojemności, watt, czas i inne parametry w obu kierunkach. Na wyświetlaczu LCD prezentowane jest kilka parametrów, wyświetlanych  w tym samym czasie. W tym samym czasie posiada również wiele funkcji ochrony, takich jak ochrona przed przepięciami, zabezpieczenie przeciwprzepięciowe, zbyt niskie napięcie ochrony granicy, itp.
VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440
dane techniczne:
  • VAC-1100A wielofunkcyjny miernik parametrów elektrycznych dla napięcia i prądu stałego DC
    ▶ wotomierz [V] w zakresie od 0 do 120V
    ▶ amperomierz [A] do 100A w obu kierunkach
    ▶ watomierz [W]
    ▶ licznik energii elektrycznej [kWh]
    ▶ pomiar pojemności [Ah]
    ▶ pomiar czasu trwania procesu [s]


  • budowa miernika VAC-1100A
    ▶ osobna część analogowa - pomiarowa z bocznikiem
    ▶ osobna część cyfrowa z wyświetlaczem LCD
    ▶ połączenie między modułami przewodowe - stanard transmisji RS485 - pozwala na przedłużenie kabla na odległość do 1200m
    ▶ połączenie między modułami bezprzewodowe - odległość komunikacji do 10 metrów
       wymagane oddzielne zasilanie dla każdego z modułów

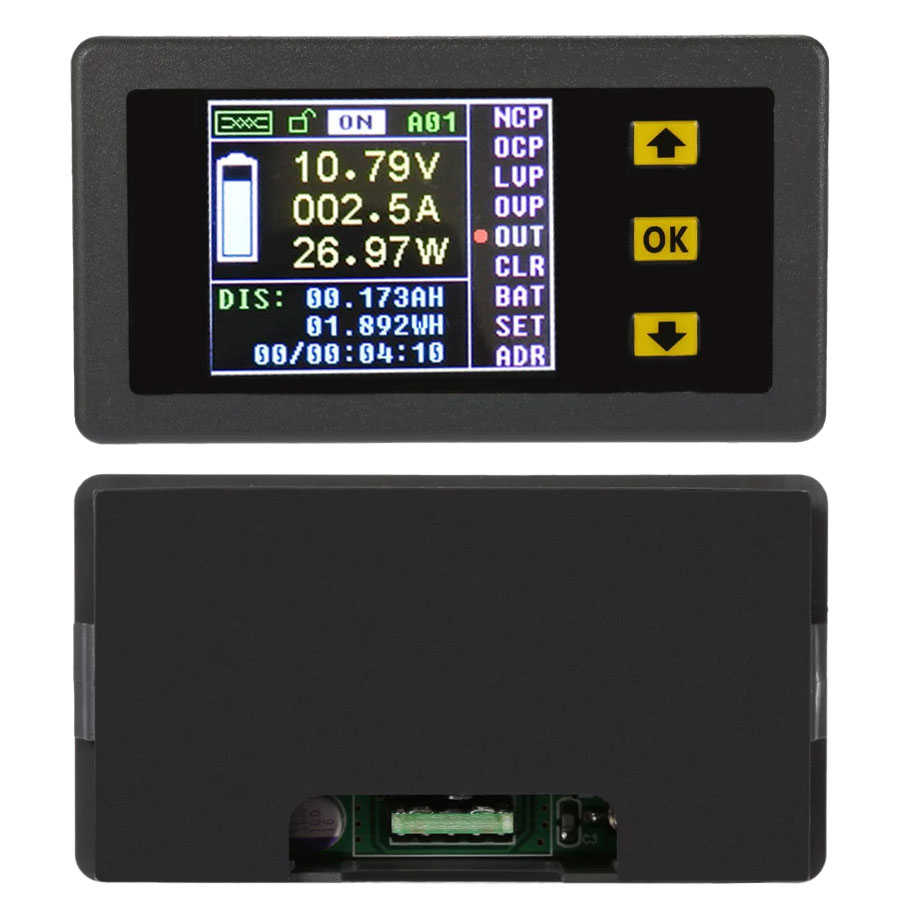

  • LCD kolorowy wyświetlacz napięcia, prądu, mocy, pojemności oraz czas,
    itp kilka parametrów, wyświetlane na ekranie w tym samym czasie jest łatwe do odczytania
  • dwukierunkowy pomiar prądu
    nie trzeba zmieniać kierunku okablowania
  • bezprzewodowa transmisja danych pomiędzy licznikiem LCD i modułem pomiarowym
  • przewodowa transmisja danych RS485 przewodem USB
  • funkcja blokady ekranu
  • regulacja jasności
  • wbudowana zabezpieczenia:
    ▶ NCP Negative Current Protect - zabezpieczenie nadprądowe ujemne
    ▶ OCP Over Current Protect - zabezpieczenie nadprądowe dodatnie
    ▶ OVP Over Voltage Protect - ochrona przeciwprzepięciowa
    ▶ LVP Low Voltage Protect
dodatkowy opis, przykładowe pomiary:
http://gotronik.com/2020/10/01/wielofunkcyjny-miernik-panelowy-tester-baterii/

pdfmanual  instrukcja obsługi VAC-1100A

VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440
specyfikacja techniczna VAC-1100A
  zakres dokładność
woltomierz DC - pomiar napięcia 0,01V do 120V ±(1% + 5cyfr)
amperomierz DC – pomiar prądu 0,1A do 100A ±(2% + 5cyfr)
watomierz – pomiar mocy 0 do 200kW
pomiar energii 0 do 4000kWh
pomiar pojemności 0 do 2000kAh
pomiar czasu 0 do 999dni
liczba komórek pamięci A01 do A99
rozdzielczość wyników pomiarowych: dziesiętna sekcja wyświetlacza zmieni się automatycznie wraz ze zmianą bitów danych, na przykład będzie wyświetlana jako Ann 00.000AH, gdy wyświetlacz przekroczy 100AH, wyświetlacz zmieni się na 000.00
NCP (zabezpieczenie nadprądowe ujemne) 0 ~ -100A
OCP (zabezpieczenie nadprądowe do przodu) 0 ~ 100A
OVP (ochrona przeciwprzepięciowa) 0 ~ 120V
LVP (zabezpieczenie podnapięciowe) 0 ~ 120V
zabezpieczenie z opóźnieniem czasowym 0 ~ 10s
płytka do pomiaru mocy 0,4W / S
pobór mocy panelu wyświetlacza 0,5 W / S
częstotliwość próbkowania 5 razy / s
odległość komunikacji 10 m pojedynczy zestaw otwartej przestrzeni
rozmiar płytki wyświetlacza (mm) 79 × 43 × 52 (mm)
rozmiar płytki pomiarowej (mm) 81 × 50 × 59 (mm)
VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440



VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440 VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440VAC-1100A wielofunkcyjny miernik DC 0-120V 0-100A BTE-440
