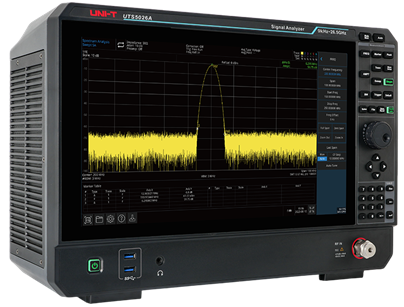

UTS5026A analizator widma 9 kHz - 26,5GHz LCD dotykowy Uni-T

UTS5026A analizator widma 9 kHz - 26,5GHz LCD dotykowy Uni-T

Analizator Widma UTS5026A marki Uni-T to zaawansowane narzędzie umożliwiające szczegółową analizę sygnałów w szerokim zakresie częstotliwości. Model oferuje możliwość pracy w zakresie od 9 kHz do 26,5 GHz, zapewniając wysoką precyzję dzięki poziomowi szumów własnych (DANL) do -163 dBm oraz szumowi fazowemu poniżej -107 dBc/Hz przy odchyleniu 10 kHz (wartości typowe).

Urządzenie wyposażono w rozdzielczość pasma (RBW) od 1 Hz do 3 MHz z krokami co 10% oraz dodatkowymi ustawieniami 4, 5, 6 i 8 MHz. Duży, 15,6-calowy ekran dotykowy TFT LCD o rozdzielczości 1920×1080 gwarantuje wygodną obsługę i czytelność wyników. Analizator obsługuje liczbę punktów skanowania do 100 001, co umożliwia szczegółowe badanie sygnałów.

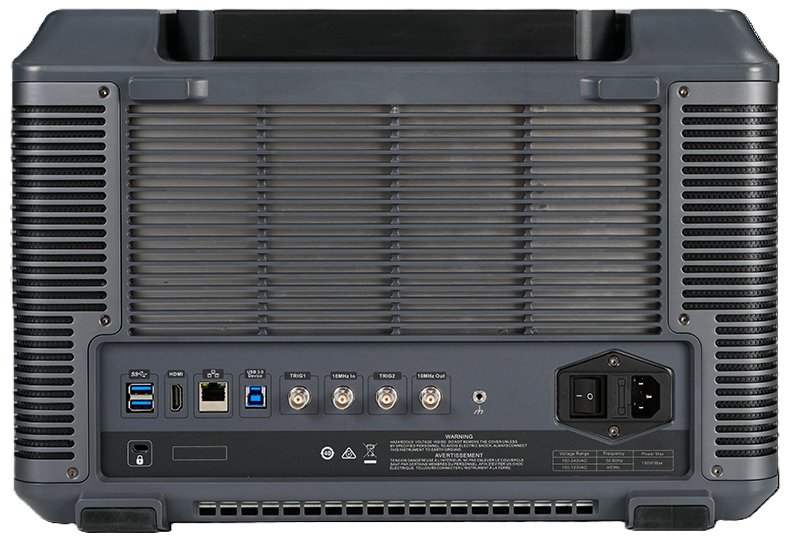

Interfejsy obejmują wejścia RF, odniesienia 10 MHz (IN/OUT), zewnętrzne wyzwalanie, HDMI, USB-Host, USB-Device oraz LAN, co zapewnia szeroką kompatybilność z innymi urządzeniami. Wbudowane funkcje pozwalają na opcjonalne korzystanie z przedwzmacniacza do 26,5 GHz, zaawansowanych pomiarów jednym przyciskiem, analizy zgodności EMI, demodulacji analogowej, cyfrowej oraz analizy I/Q.

Urządzenie oferuje różne tryby pracy markera, takie jak normalny, delta i stały, z dodatkowymi funkcjami, w tym analiza szumów, mocy pasma, gęstości pasma oraz pomiar n dB. Czas przemiatania mieści się w zakresie od 1 µs do 6000 s w paśmie 0 Hz i od 1 ms do 4000 s dla wyższych pasm. Wyzwalanie dostępne jest w trybach ciągłym, pojedynczym, zewnętrznym oraz okresowym z wejściem TTL.

UTS5026A to idealne rozwiązanie dla profesjonalistów wymagających wysokiej precyzji, niezawodności oraz zaawansowanych funkcji w analizie sygnałów o wysokiej częstotliwości.

• producent: Uni-T
• model: UTS5026A
• zakres częstotliwości: 9 kHz do 26,5 GHz
• poziom szumów własnych (DANL): do -163 dBm (wartość typowa)
• szum fazowy: < -107 dBc/Hz przy odchyleniu 10 kHz (wartość typowa)
• rozdzielczość pasma (RBW): od 1 Hz do 3 MHz (kroki co 10%), oraz 4, 5, 6, 8 MHz
• wyświetlacz: 15,6-calowy pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1920×1080
• interfejsy:

• liczba punktów skanowania: do 100 001
• wbudowane funkcje:

• pasmo częstotliwości:

• odniesienie częstotliwości (10 MHz):

• ➡️ dokładność kalibracji początkowej: ±8×10⁻⁸

• odczyt częstotliwości:

• zakres częstotliwości:

• czas przemiatania i wyzwalanie:

• ➡️ czas przemiatania:

• ➡️ wyzwalanie:
  • tryb: ciągłe, pojedyncze, zewnętrzne, okresowe
  • wejście: TTL, narastające/opadające

• rozdzielczość pasma (RBW):

• pasmo wideo (VBW):

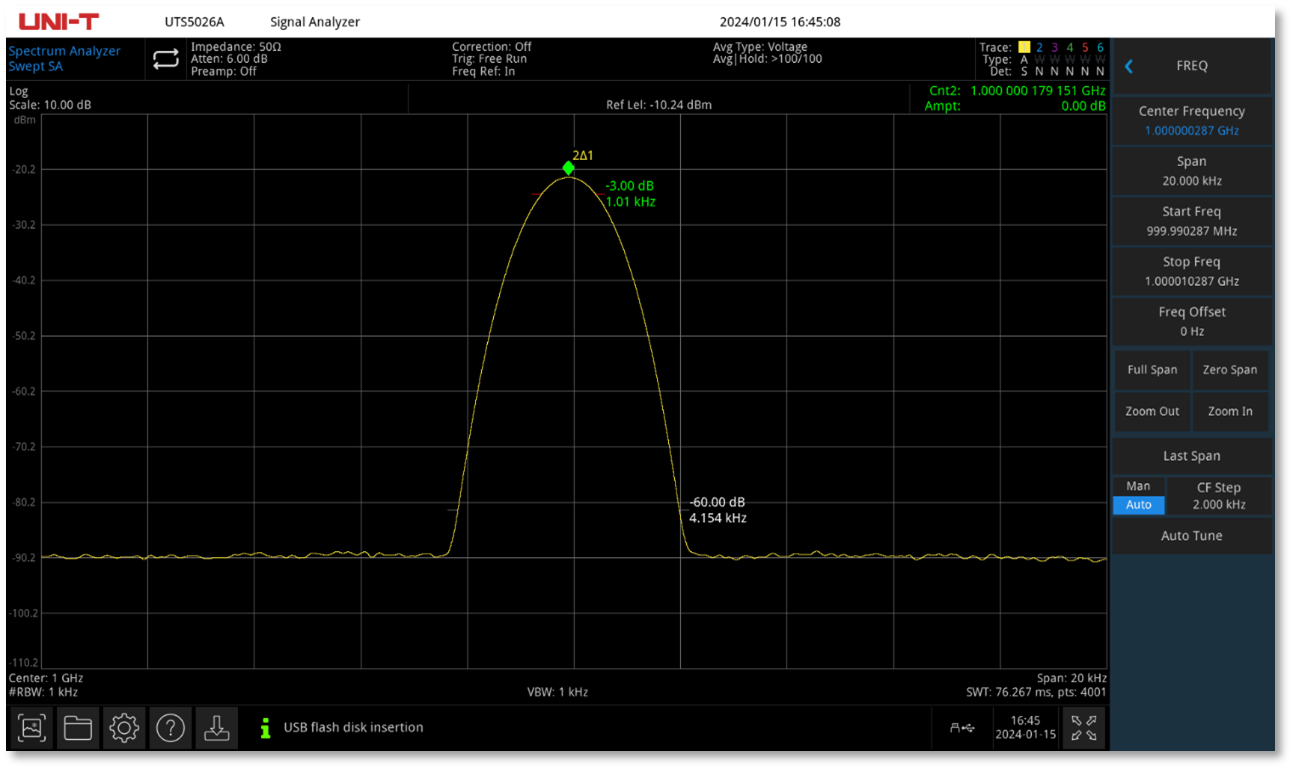

Doskonała selektywność
Współczynnik selektywności do 4,1:1 – lepsza zdolność rozróżniania sygnałów sąsiadujących.

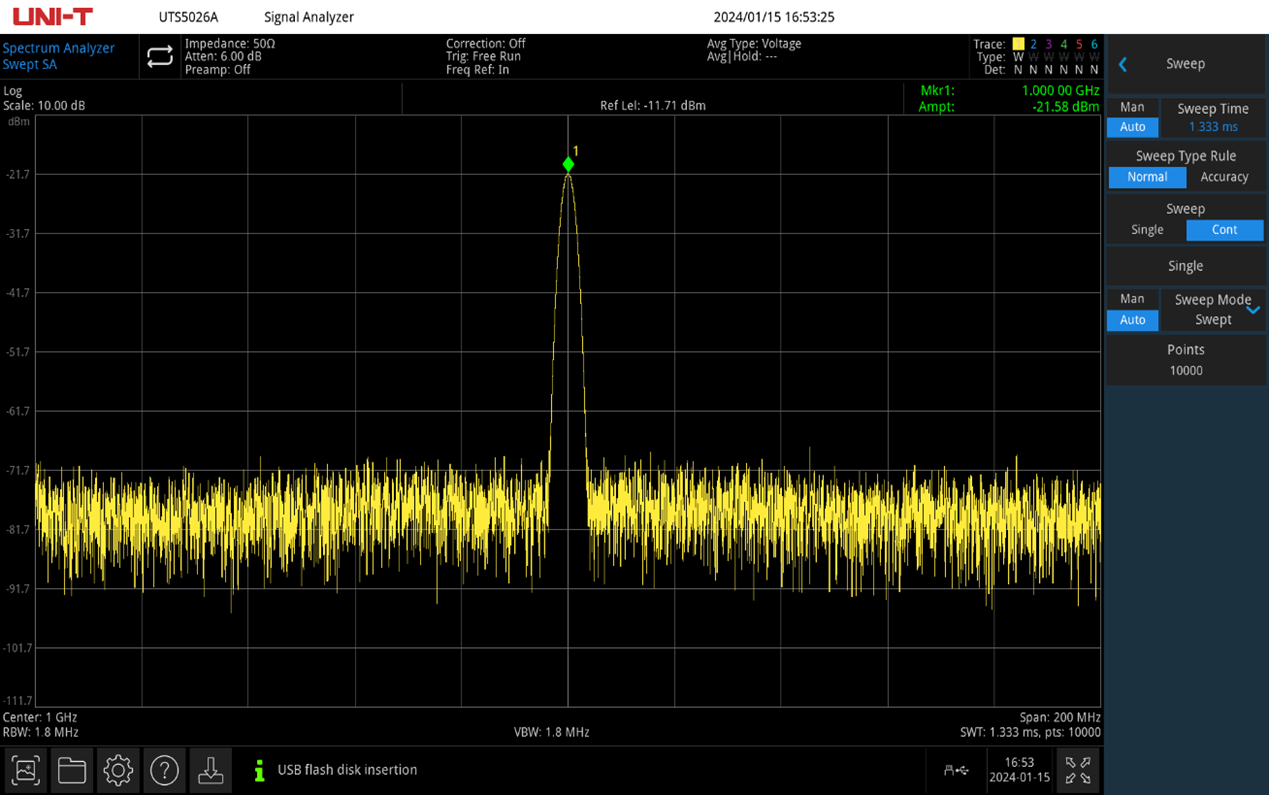

100 001 punktów pomiarowych
Wyświetlanie bardziej szczegółowych danych z wyższą rozdzielczością częstotliwości dzięki 100 001 punktom pomiarowym.

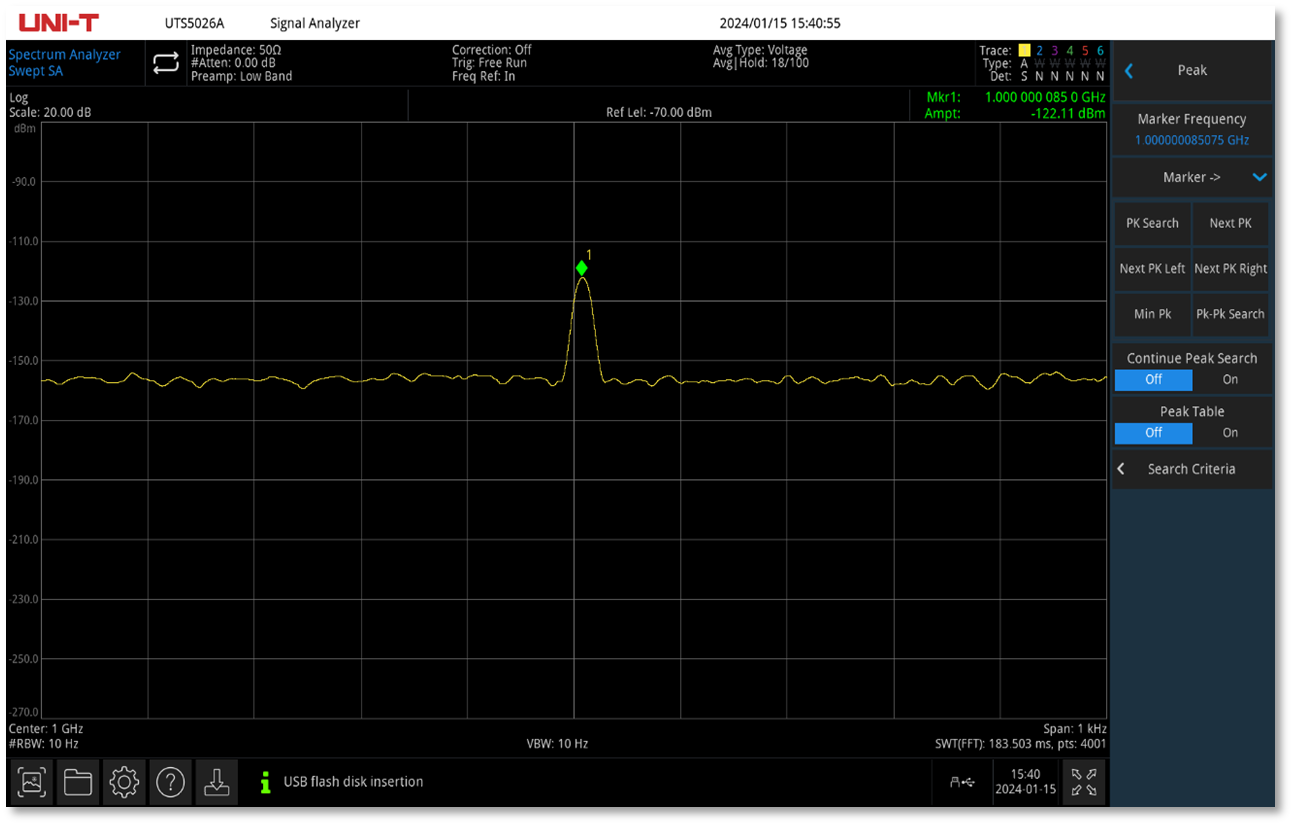

Doskonała czułość
DANL na poziomie -163 dBm umożliwia skuteczne testowanie słabych sygnałów dzięki wyjątkowej czułości.

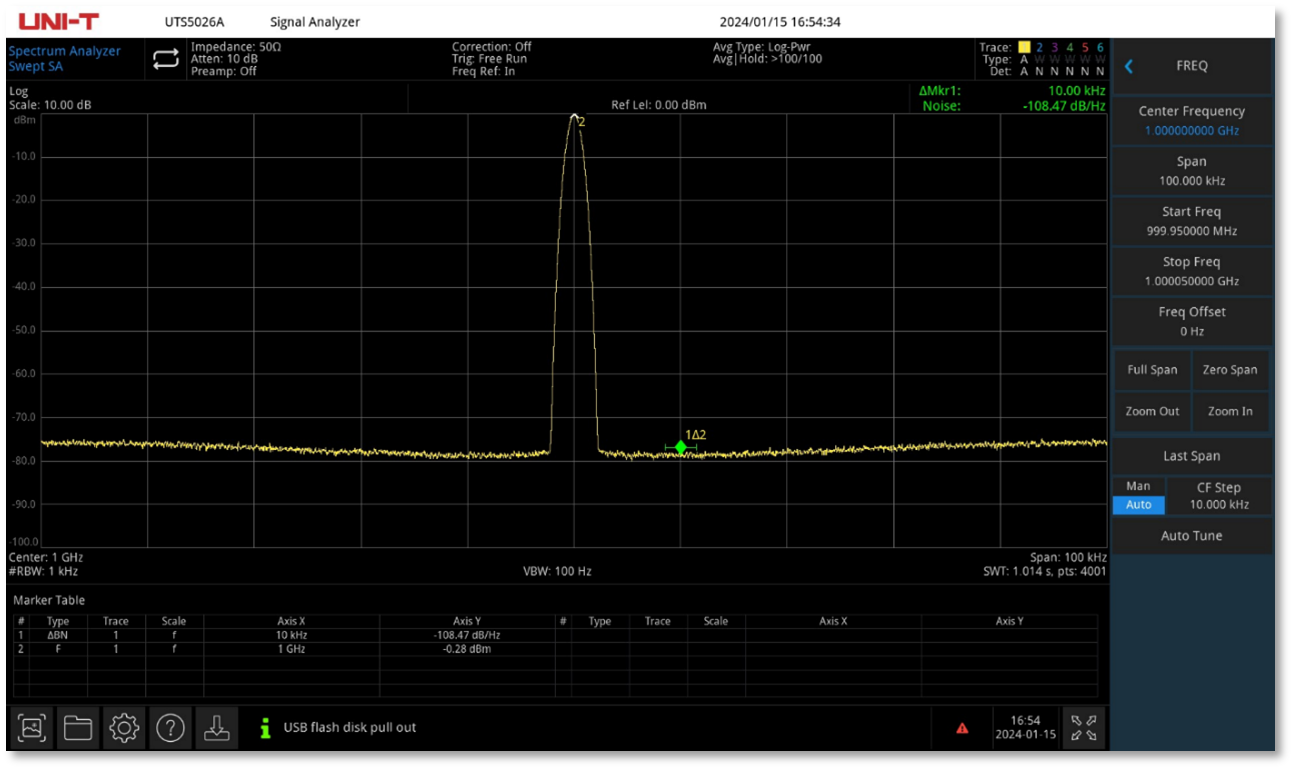

Doskonały szum fazowy
Szum fazowy na poziomie -107 dBc/Hz (1 GHz, 10 kHz offset), zapewniający precyzyjne pomiary sygnałów.

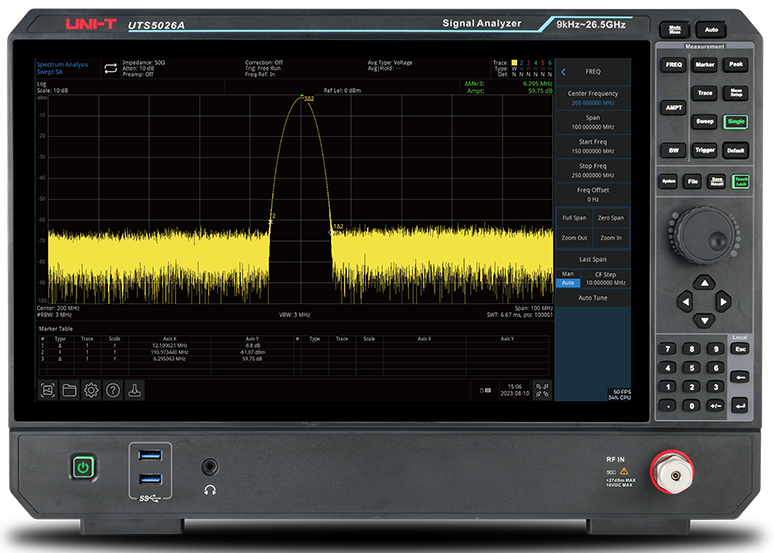

Wyświetlacz HD o dużym ekranie
15,6 cala, rozdzielczość 1920x1080, obsługa wielodotyku – wyjątkowa przejrzystość i wygoda obsługi.

Potężny system sprzętowy

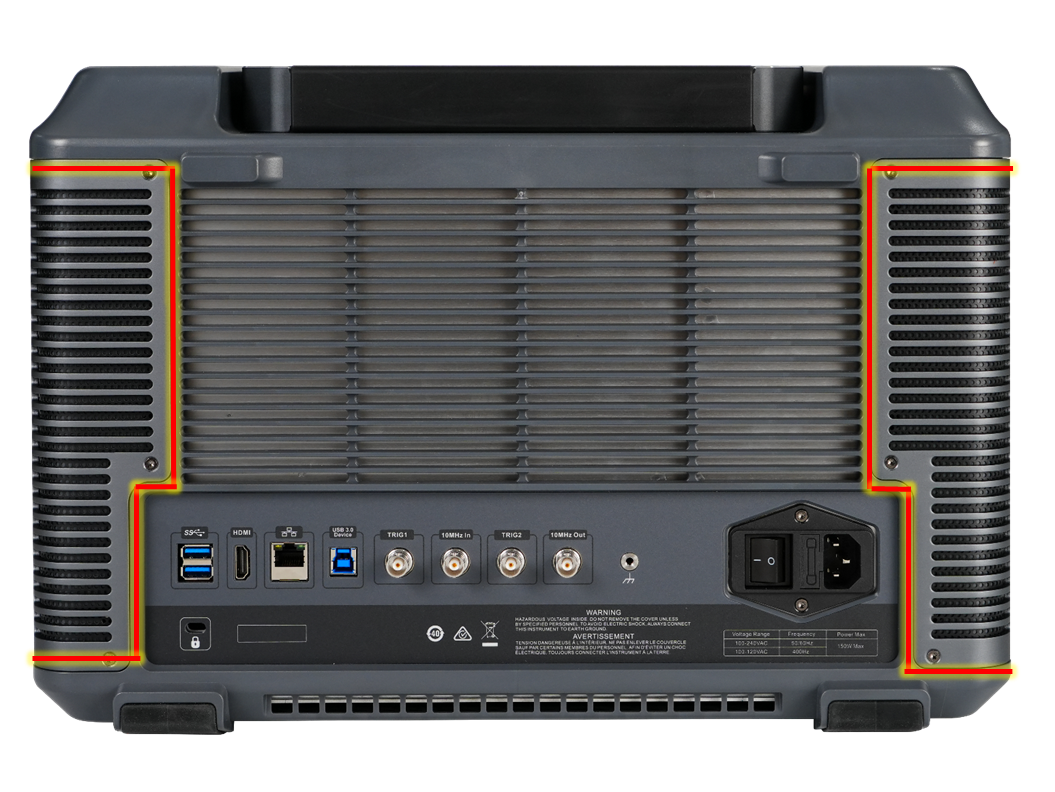

Zdejmowana siatka przeciwpyłowa
Patent nr: CN202220722753.3.
Umożliwia łatwe czyszczenie urządzenia bez konieczności demontażu obudowy. Wystarczy wyjąć i umyć osłonę oraz siatkę przeciwpyłową.

	instrukcja w języku angielskim
	funkcja RTSA - instrukcja obsługi
