Generator funkcyjny UTG9604T marki Uni-T to zaawansowane urządzenie oferujące cztery kanały wyjściowe i maksymalną częstotliwość pracy wynoszącą 600 MHz. Dzięki częstotliwości próbkowania 2,5 GSa/s oraz rozdzielczości pionowej 16-bit zapewnia precyzyjne generowanie sygnałów, co czyni go idealnym wyborem do zastosowań w elektronice, telekomunikacji i badaniach naukowych.

Generator wyposażono w 10,1-calowy pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1280×800, który umożliwia intuicyjną obsługę. Długość przebiegu arbitralnego wynosząca 64 Mpts pozwala na generowanie złożonych sygnałów. Obsługiwane modulacje obejmują m.in. AM, FM, PM, QAM, ASK, FSK, PSK oraz PWM, co zapewnia szerokie możliwości konfiguracji i dostosowania do różnych zastosowań.

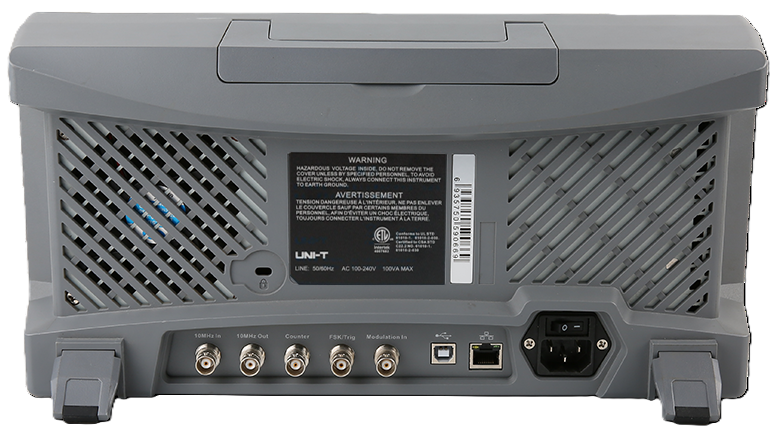

Urządzenie posiada interfejsy USB Host, USB Device, LAN, wejścia i wyjścia 10 MHz, a także wejścia częstotliwościomierza, FSK Trigger oraz Modulation In, co gwarantuje elastyczność w integracji z innymi systemami. Dodatkowe funkcje obejmują częstotliwościomierz z zakresem pomiaru od 100 mHz do 800 MHz, funkcję przemiatania częstotliwości w trybach liniowym, logarytmicznym, krokowym i na podstawie listy, generowanie pseudolosowych sekwencji binarnych (PRBS) oraz możliwość dodawania szumu Gaussowskiego do sygnału wyjściowego dzięki funkcji SNR.

Generator obsługuje protokoły cyfrowe SPI, I²C oraz UART, co pozwala na zastosowanie w systemach opartych na komunikacji cyfrowej. To niezawodne narzędzie o wysokiej precyzji i funkcjonalności, stworzone z myślą o profesjonalistach wymagających zaawansowanych możliwości w generowaniu sygnałów.

• producent: Uni-T
• model: UTG9604T
• maksymalna częstotliwość wyjściowa: 600 MHz
• liczba kanałów: 4
• częstotliwość próbkowania: 2,5 GSa/s
• rozdzielczość pionowa: 16-bit
• długość przebiegu arbitralnego: 64 Mpts
• wyświetlacz: 10,1-calowy pojemnościowy ekran dotykowy TFT LCD o rozdzielczości 1280×800

• modulacje: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
  protokoły cyfrowe: SPI, I²C, UART

• interfejsy:

• funkcje dodatkowe:

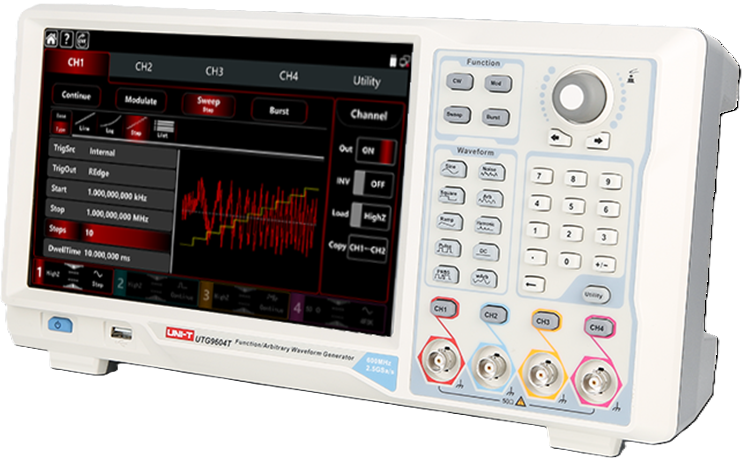

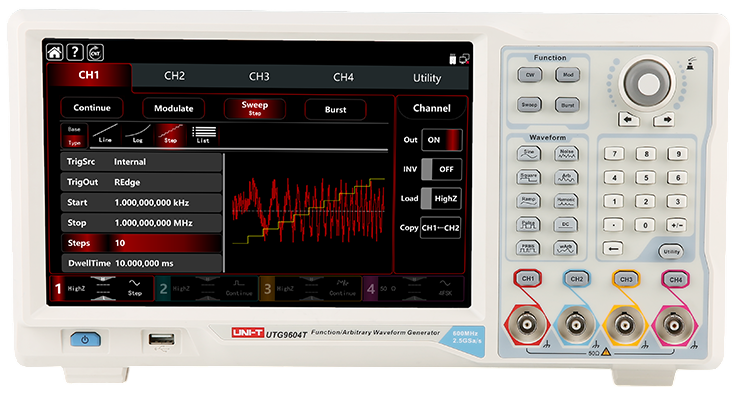

10,1-calowy ekran dotykowy
Seria UTG9000T wyposażona jest w duży, pojemnościowy ekran dotykowy o przekątnej 10,1 cala i rozdzielczości 1280x800. Nowy projekt interfejsu użytkownika zapewnia przejrzystość, intuicyjną nawigację i wygodną obsługę, co znacząco poprawia doświadczenie użytkownika.

4-kanałowe wyjście, 4 tryby przemiatania
Standardowe wyjście 4-kanałowe pozwala na jednoczesne generowanie czterech różnych sygnałów.
Oprócz tradycyjnych trybów przemiatania (liniowego i logarytmicznego), seria UTG9000T wprowadza dwa nowe tryby: Step i List.

• Step umożliwia precyzyjne, stopniowe dostosowywanie parametrów.
• List pozwala definiować konkretne wartości lub punkty przemiatania, zapewniając precyzyjną kontrolę generowanych sygnałów.

8-cyfrowy licznik częstotliwości
Seria UTG9000T oferuje licznik częstotliwości o wysokiej precyzji, zdolny do pomiaru częstotliwości w zakresie od 100 mHz do 800 MHz.
Pozwala na dokładne określenie parametrów sygnałów wejściowych, takich jak częstotliwość, okres, współczynnik wypełnienia, szerokość impulsu dodatniego i ujemnego.

Wiele trybów modulacji i arbitralne przebiegi
Urządzenie obsługuje szeroką gamę trybów modulacji, w tym AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM i SUM.
Ponadto wbudowano ponad 200 arbitralnych przebiegów stosowanych w różnych dziedzinach, takich jak inżynieria, bioelektryka, medycyna czy matematyka. Przebiegi te obejmują funkcje trygonometryczne, odwrotne trójkąty, złożone przebiegi i inne, co zwiększa elastyczność urządzenia w generowaniu sygnałów.

Wyjście protokołów cyfrowych
Seria UTG9000T obsługuje wyjścia trzech standardowych protokołów cyfrowych: SPI, I2C oraz UART, co czyni urządzenie wszechstronnym narzędziem do testowania interfejsów z różnymi urządzeniami i systemami.

Funkcje PRBS i SNR

• Generator PRBS (Pseudo-Random Binary Sequence) umożliwia testowanie współczynnika błędu bitowego w szybkich transmisjach szeregowych, oceniając jakość przesyłanych danych.
• Funkcja SNR pozwala na nakładanie szumu Gaussa na główny sygnał wyjściowy, co umożliwia testowanie odporności urządzenia na zakłócenia.
