UT622E mostek pomiarowy LCR RLC DCR
Czas wysyłki: 24 godziny
Koszt wysyłki: od 0,00 zł
Numer katalogowy: UT622E
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

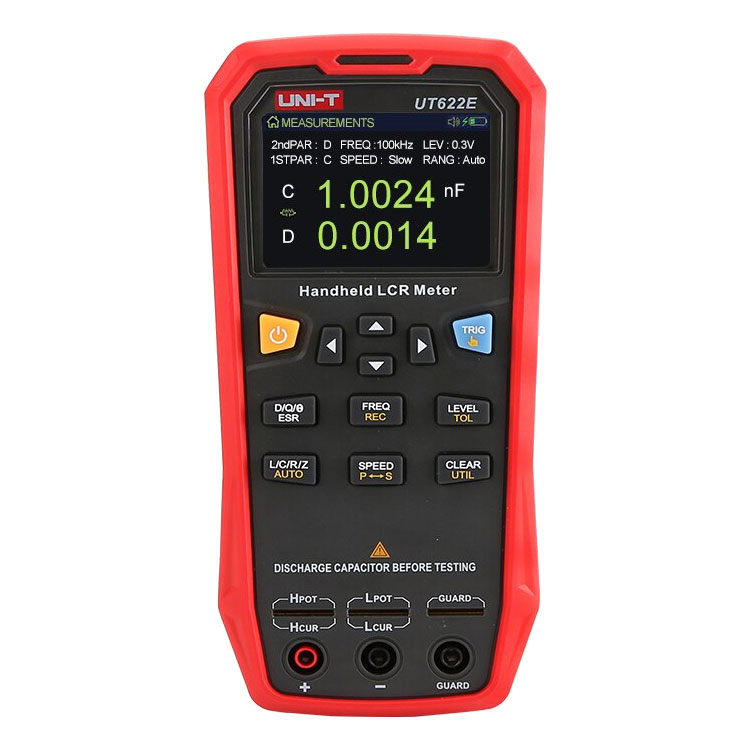

UT622E mostek pomiarowy LCR RLC
UT622E LRC to ręczny miernik komponentów - cewek, rezystorów i kondensatorów oraz ich drugorzędnych właściwości: D (współczynnik strat), Q (współczynnik jakości), Θ (kąt fazowy w stopniach), Θ (kąt fazowy w radianach) i ESR (równoważna rezystancja szeregowa lub równoległa). Parametry komponentów są mierzone napięciem przemiennym o wybieralnej częstotliwości 100, 120, 1000, 10000 Hz i wybieralnej amplitudzie 0,1 Vrms, 0,3 Vrms, 1,0 Vrms przy impedancji wyjściowej źródła sygnału 100 Ω. Najwyższa dokładność pomiaru to 0,1%.
Urządzenie posiada intuicyjny wyświetlacz TFT LCD o przekątnej 2,8 cala i regulowanej jasności podświetlenia w dziesięciu stopniach, wbudowaną baterię Li-Pol o dużej pojemności 1800mAh oraz złącze miniUSB do ładowania i przesyłania danych do komputera. Maksymalna wartość wyświetlacza przy pomiarze parametrów pierwotnych to 99999, a minimalna przy pomiarze parametrów wtórnych to 0,0001. Tryb pomiaru - jeden pomiar wyzwalany przyciskiem TRI lub poleceniem z komputera PC; lub pomiar ciągły z regulowaną prędkością rozpoczęcia testu 20x/s, 5x/s, 2x/s. Konfiguracja zacisków 2+1 lub 4+1 (po zakupie kabli testowych UTR-L100k-H).
Ze względu na zaawansowanie technologiczne urządzenie nadaje się również do użytku profesjonalnego - w połączeniu z komputerem (PC) tworzy stanowisko do sortowania komponentów według określonych parametrów i znajduje zastosowanie na liniach produkcyjnych, laboratoriach itp.
Ręczne mierniki LCR serii UT622 posiadają zaawansowane funkcje, wysoka dokładność, szybkość i długi czas czuwania. Z czytelnym i intuicyjnym wyświetlaczem TFT LCD o przekątnej 2,8 cala, akumulatorem o dużej pojemności i do 100 kHz częstotliwości testowej, mierniki mogą być używane do długotrwałej dokładności i wygodny pomiar na każdą okazję. Nadają się do pomiaru i ekranowania indukcyjności, pojemności i odporność w laboratoriach, liniach produkcyjnych, punktach konserwacji itp.
- miernik RLC parametrów pierwotnych i wtórnych komponentów
- duży podświetlany, intuicyjny wyświetlacz TFT LCD, 10 poziomów jasności
- zakres wyświetlania to maksymalnie 99999
- maksymalna dokładność 0,1%
- możliwość doboru komponentów zgodnie z określoną tolerancją
- pomiar napięciem zmiennym 100, 120, 1000 lub 100 000 Hz
- pomiar DCR
- do wyboru napięcie pomiaru amplitudy 0.1Vrms, 0.3Vrms, 1.0Vrms
- wybór trybu równoważnego (dla Z 10kΩ równolegle)
- automatyczna identyfikacja komponentów
- wbudowany akumulator Li-Pol o dużej pojemności: 1800 mAh
- zasilanie + ładowanie: zasilacz 5V ± 0,25V,> 1A
- praca na jednym ładowaniu baterii: typowo 8 godzin
- funkcje w trybie nagrywania i statystyki danych: AVG, MAX, MIN
- sygnał dźwiękowy przy naciskaniu przycisków: tak, możliwość włączenia/wyłączenia
- możliwość zablokowania przycisków: tak
- automatyczne wyłączanie : tak po 5, 15, 30, 60 minutach lub wył
- interfejs danych: mini USB
- szybkość transmisji danych do PC: 9600/19200/38400 bodów
- porównanie alarmów akustycznych i optycznych wyników tolerancji: wył., pass, fail
- wybór alarmu dźwiękowego: krótki, długi, dwa krótkie
- reset testera rozwarcie lub zwarcie: tak
- ustawienie wartości tolerancji od nominalnej: 1% do 20%, domyślnie 5%
- zliczanie składników: wszystkie, zgodne, niezgodne zgodny
►
- - Zakres pomiaru pierwotnych parametrów impedancji:
typ // zakres wyświetlania // minimalna rozdzielczość na zakresie
indukcyjności L // 0,001 μH do 9999,9 H // 1 / 0,1 / 0,01 / 0,001 μH
pojemność C // 0,001 pF do 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
rezystancja R // 0,0001 Ω do 99,999 MΩ // 0,0001 Ω
impedancja ogólna Z // 0,0001 Ω do 99,999 MΩ // 0,0001 Ω
- Zakres pomiarowy parametrów impedancji wtórnej:
typ // zakres wyświetlania // minimalna rozdzielczość na zakresie
współczynnik zaniku D // 0,0001 do 9,9999 // 0,0001
współczynnik jakości Q // 0,0001 do 99999 // 0,0001
kąt fazowy w stopniach Θ deg // -179,9 ° do 179,99 ° // 0,01°
kąt fazowy w radianach Θ rad // -3,142 rad do 3,1416 rad // 0,001 rad
równoważna rezystancja ESR // 0,01 mΩ do 999,99 Ω // 0,01 mΩ
- wyświetlacz: podświetlany wyświetlacz TFT LCD o przekątnej 2,8"
- zakres wyświetlania : maksymalna 99999
- dokładność: najlepsza 0,1%
- dobór komponentów wg ustawionej tolerancji: tak
- pomiar napięcia: AC 100, 120, 1000 lub 10000 Hz
- miary amplitudy. napięcie: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- transfer danych do PC: tak, po zainstalowaniu oprogramowania na PC
- zasilanie: akumulator Li-Pol 1800mAh i (lub) zasilacz DC 5V ± 0,25V,> 1A
- ładowanie automatyczne zarządzanie: nawet gdy urządzenie jest wyłączone
- interfejs ładowania i danych: mini USB
- środowisko pracy: temperatura od 5 do 35°C, wilgotność ≤80%°C
- waga bez baterii: 305g
- wymiary produktu (wys. x szer. x gł.) : 190 x 90 x 44 mm
- wymiary opakowania: 225 x 220 x 63 mm
- certyfikacja bezpieczeństwa i EMC: IEC / EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

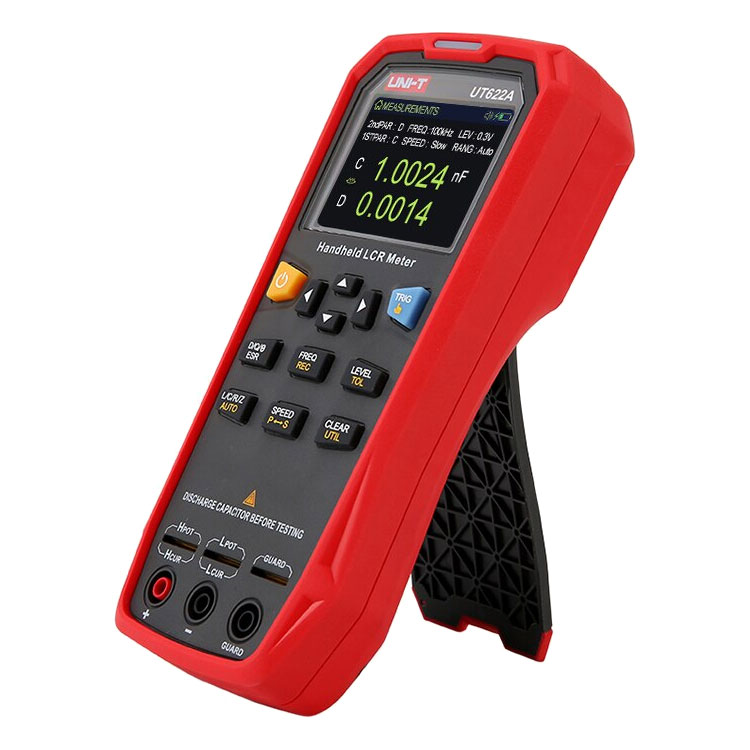

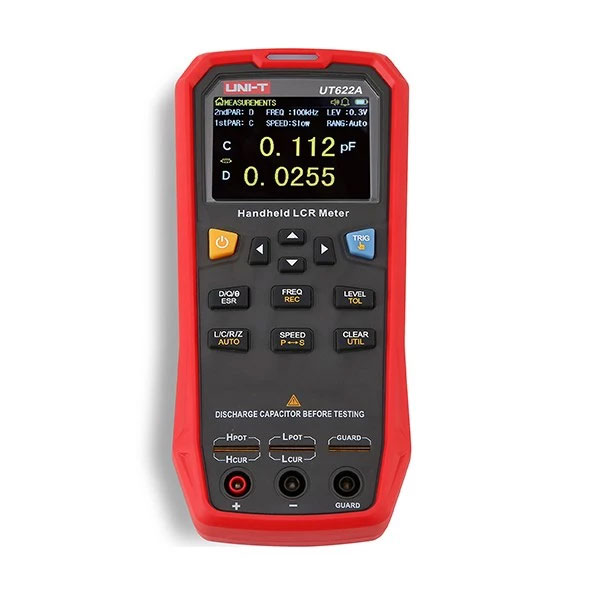

| Model | UT622A | UT622C | UT622E |
| Test frequency | 100Hz, 120Hz, 1kHz, 10kHz | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz | 100Hz, 120Hz, 1kHz, 10kHz, 100kHz |
| Test signal level | 0.1Vrms, 0.3Vrms, 1Vrms | ||
| Output impedance | 100Ω | ||
| Measurement parameters | Primary: L/C/R/Z Secondary: D/Q/θ/ESR | Primary: L/C/R/Z/DCR Secondary: D/Q/θ/ESR |
|
| Auto LCR | √ | ||
| Test terminals | Three-terminal test jacks, five-terminal test sockets | ||
| Test rate | Fast (20 times/s), medium (5 times/s), or slow (2 times/s) | ||
| DCR test rate | -- | -- | Fast (20 times/s), medium (5 times/s), or slow (2 times/s) |
| Ranging mode | Auto/hold | ||
| Tolerance range | 1%~20% | ||
| Testing circuit mode | Series/parallel mode | ||
| Clearing correction | Open/short circuit | ||
| Fuse of test ports | 0.1A/250V | ||
| Communication interface | Mini-USB | ||
| LED alarm for tolerance (pass: green; fail: red) |
√ | √ | √ |
| Display range | |||
| Maximum reading of primary parameters | 99999 | ||
| Minimum resolution | 0.0001 | ||
| Maximum accuracy | 0.1% | ||
| L | 0.00μH~99.999H | ||
| C | 0.00pF~99.999mF | ||
| Z/R | 0.0000Ω~9.9999MΩ | ||
| ESR | 0.0000Ω~999.99Ω | ||
| D | 0.0000~9.9999 | ||
| Q | 0.0000~99999 | ||
| θ | -179.9°~179.9° | ||
| DCR | ---- | 0.01mΩ--20.000MΩ | |
| Temperature coefficient | 0.1× (specified accuracy) /°C (0°C~18°C or 28°C~40°C) | ||
| General specifications | |||
| Battery | 3.7V 1800mAh lithium polymer battery | ||
| Battery life | 8 hours | ||
| AC power adapter | Input: 220V (1±10%), 50Hz (1±5%); Mini-USB output: 5V, 1A | ||
| LCD | 2.8 inches TFT LCD 320X240 | ||
| Product size (W×H×D) | 93mm×192mm×44mm | ||
| Weight | 420g | ||
dodatkowe materiały:
UT622E instrukcja obsługi manual UT622E karta aktalogowa -datasheet
 |

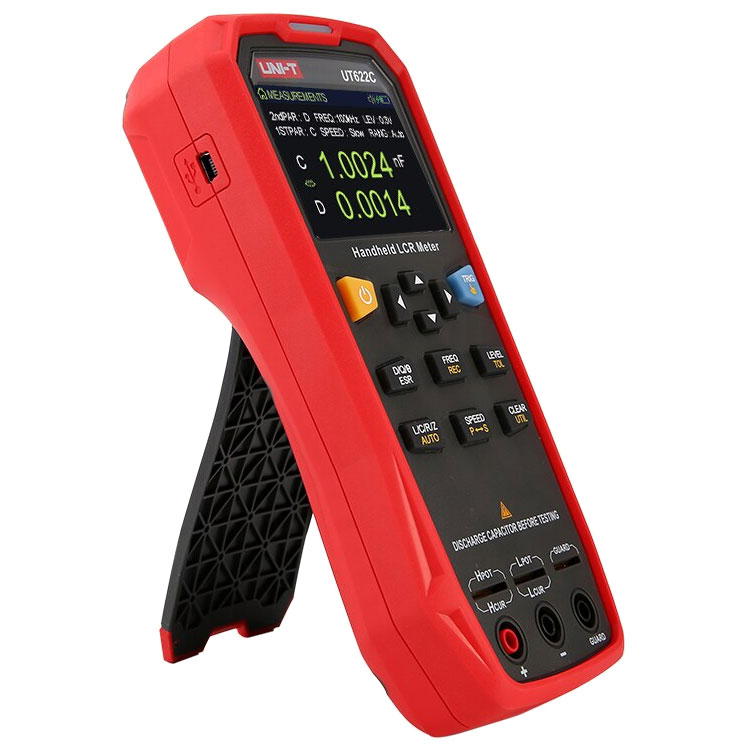

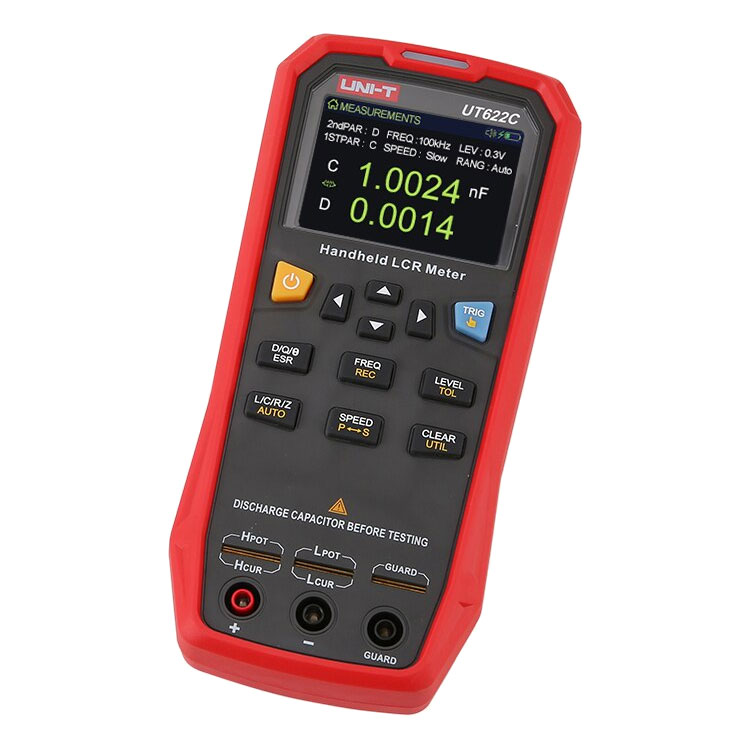

Wprowadzenie do panelu funkcyjnego 1. Wyłącznik zasilania: długie naciśnięcie, aby włączyć, krótkie naciśnięcie, aby wyłączyć; 2. Klawisze strzałek: wybierz klawisze obsługi menu 3. Klawisz wyzwalacza: wyzwalacz/wybierz tryb wyzwalania 4. D/Q/θ/ESR: wybór parametrów drugorzędnych 5. FREQ/REC: częstotliwość 100Hz, 120Hz, 1kHz, 10kHz, 100kHz wybór i przycisk trybu nagrywania. 6. POZIOM/TOL: 0,1 V, 0,3 V, 1 V, przyciski trybu przełącznika i tolerancji 7. L/C/R/Z/AUTO: główne parametry i automatyczna identyfikacja. 8. PRĘDKOŚĆ/PS: Test prędkości i równoważny przycisk przełącznika trybu; 9. CLEAR/UTIL: CLEAR jasne i praktyczne menu konfiguracyjne UTIL. |

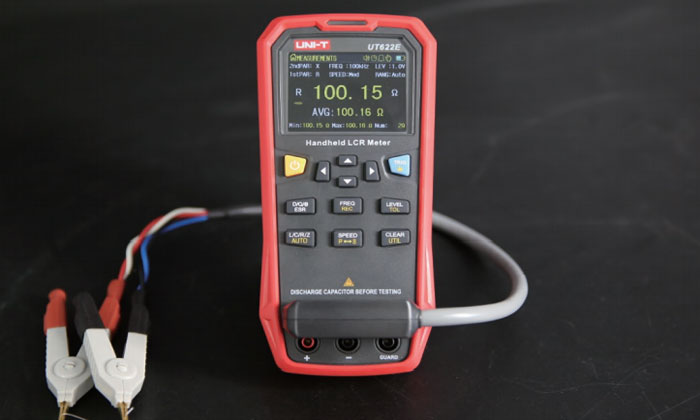

| Tryb nagrywania Tryb nagrywania może być używany do statystyk danych aby dynamicznie uzyskać średnią, maksymalną, minimalną i liczbę rekordów |
 |
 |

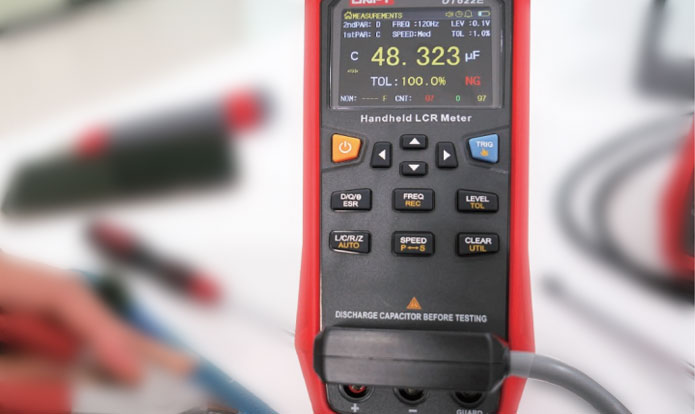

Tryb tolerancji Do sortowania komponentów można użyć trybu tolerancji. Można ustawić wartość nominalną, granicę tolerancji, alarm, wskaźnik LED i licznik, i procentowe odchylenie między zmierzoną wartością głównego parametru a wartość nominalną można obliczyć dla porównania kwalifikowanego i niekwalifikowanego, wyświetlić wyniki dyskryminacji GO/NG. Zakres tolerancji: 1% ~ 20% Szybkość testu: 20 razy/s (szybko), 5 razy (med), 2 razy/s (wolno) |

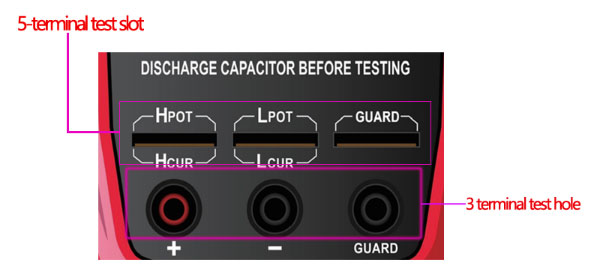

| 3-terminalowe i 5-terminalowe porty testowe Obsługuje test z trzema końcówkami, test z pięcioma końcówkami i rozszerzenie linii testowej Kelvina. Umożliwiaj zarówno wygodne testowanie, jak i wymagania dotyczące bardzo precyzyjnych testów. |
 |
 |

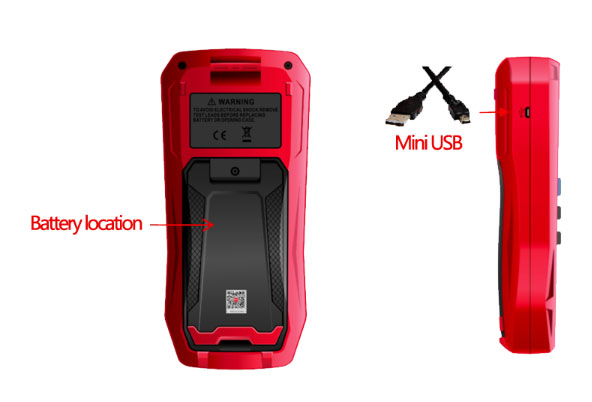

Zasilacz Seria UT622 ma dwie metody zasilania: zasilanie baterią litowo-polimerową i zasilacz USB. |

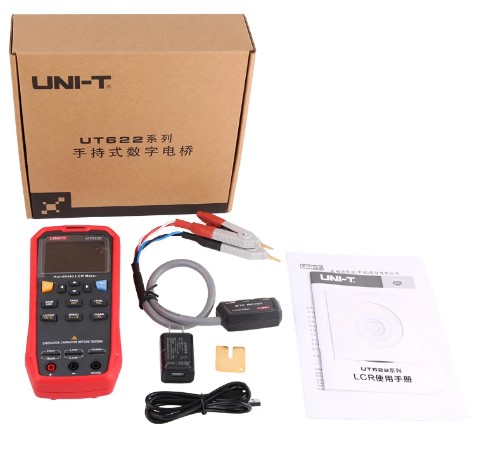

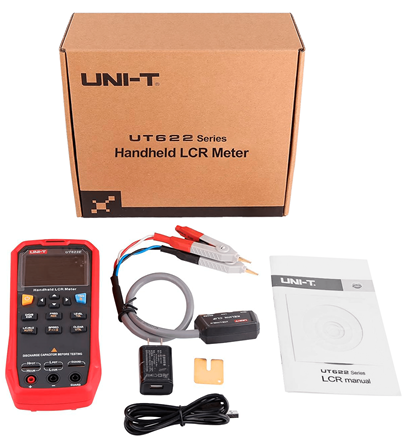

zestaw zawiera:
- urządzenie UT622E: 1 szt.
- kabel interfejsu USB: 1 szt.
- sonda Kelvina zakończona krokodylem UTR-L100k-H 1szt.
- pozłacana płytka zwarciowa UTR-001: 1 szt.
- instrukcja użytkowania: 1 szt.
- oryginalne opakowanie: 1szt.
gwarancja:
- 24 miesięczny okres gwarancyjny = 2 lata
