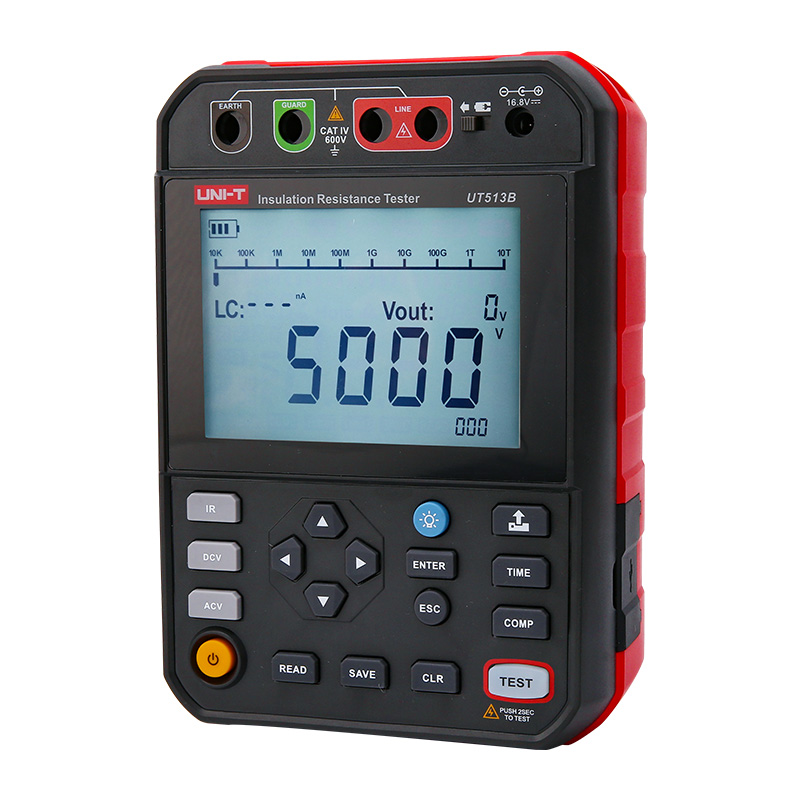

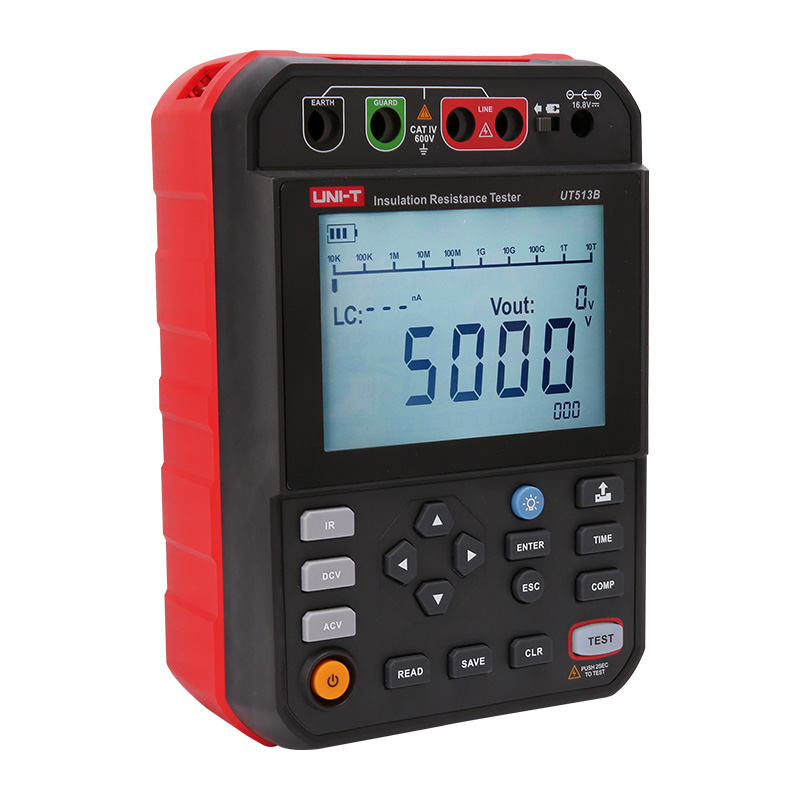

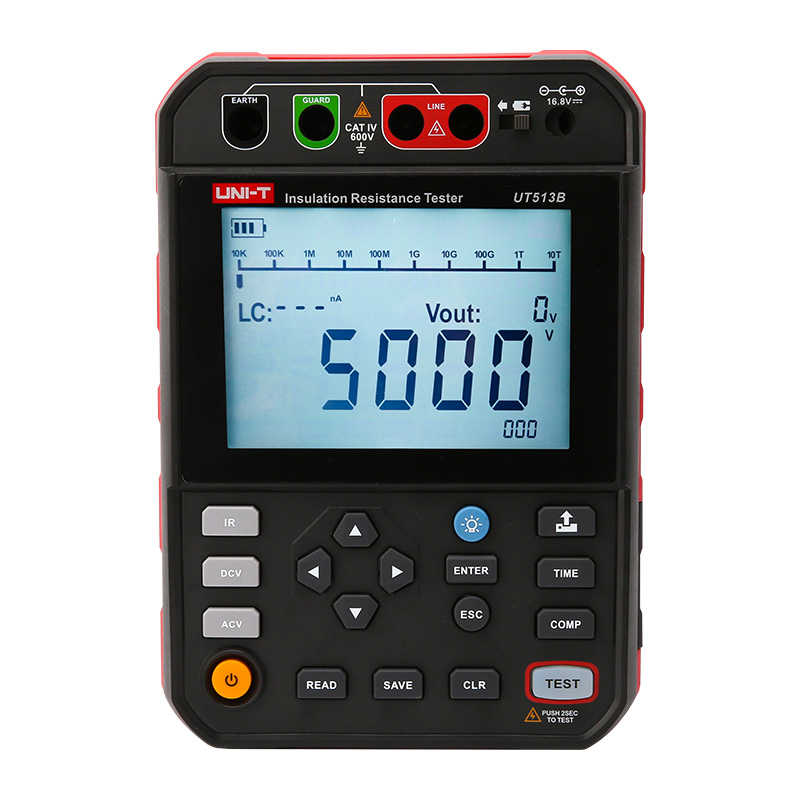

Uni-T, znany producent wysokiej jakości urządzeń pomiarowych, przedstawia model UT513B - wszechstronny miernik rezystancji izolacji, który spełni nawet najbardziej wymagające potrzeby użytkowników. Z możliwością stosowania napięcia testowego do 5kV, ten zaawansowany miernik pozwala na dokładne i precyzyjne pomiary, spełniając przy tym najnowsze standardy branżowe. Funkcje takie jak pomiar PI oraz DAR zapewniają kompleksową analizę stanu izolacji, umożliwiając szybką diagnozę. Automatyczne wyświetlanie pomiaru prądu upływu oraz wzrost napięcia z krokiem 10% uczynią proces testowania bardziej efektywnym i precyzyjnym. Funkcja porównywania pomiarów oraz pamięć na dane do 999 zestawów danych umożliwiają łatwe śledzenie i analizę wyników. Dzięki możliwości analizy pomiarów za pomocą dedykowanego oprogramowania na komputer oraz komunikacji poprzez złącze USB, użytkownik może wygodnie zarządzać danymi pomiarowymi i generować raporty.
Zakres pomiarowy | Zakres | UT513B | UT513C |
Pomiar rezystancji izolacji |
250V | <0,25 MΩ: tylko odniesienie | <0,25 MΩ: tylko odniesienie |
0,25MΩ~2,49GΩ: ±5%+5) | 0,25MΩ~4,99GΩ: ±(5%+5) | ||
2,50 GΩ ~ 24,9 GΩ: ±(10%+10) | 5,00 GΩ ~ 49,9 GΩ: ±(10%+10) | ||
25,0 GΩ ~ 100 GΩ: tylko odniesienie | 50,0 GΩ ~ 250 GΩ: tylko odniesienie | ||
500V | <0,50MΩ: tylko odniesienie | <0,50MΩ: tylko odniesienie | |
0,50MΩ~4,99GΩ: ±(5%+5) | 0,50MΩ~4,99GΩ: ±(5%+5) | ||
5,00 GΩ ~ 49,9 GΩ: ±(10%+10) | 5,00GΩ ~ 99,9GΩ: ±(10%+10) | ||
50,0 GΩ ~ 200 GΩ: tylko odniesienie | 100GΩ~500GΩ: tylko odniesienie | ||
1000V | <1,00MΩ: tylko odniesienie | <1,00MΩ: tylko odniesienie | |
1,00MΩ ~ 9,99GΩ: ±(5%+5) | 1,00MΩ ~ 9,99GΩ: ±(5%+5) | ||
10,0 GΩ ~ 99,9 GΩ: ±(10%+10) | 10,0 GΩ ~ 199 GΩ: ± (10% + 10) | ||
100GΩ~400GΩ: tylko odniesienie | 200GΩ~1,00TΩ: tylko odniesienie | ||
2500V | <2,50MΩ: tylko odniesienie | <2,50MΩ: tylko odniesienie | |
2,50MΩ~24,9GΩ: ±(5%+5) | 2,50MΩ~24,9GΩ: ±(5%+5) | ||
25,0 GΩ~249GΩ: ±(15%+10) | 25,0 GΩ ~ 499 GΩ: ±(15%+10) | ||
250GΩ~1,00TΩ: tylko odniesienie | 500GΩ~2,50TΩ: tylko odniesienie | ||
5000V | <5,00MΩ: tylko odniesienie | <5,00MΩ: tylko odniesienie | |
5,00MΩ~49,9GΩ: ±(5%+5) | 5,00MΩ~49,9GΩ: ±(5%+5) | ||
50,0GΩ~499GΩ: ±(15%+20) | 50,0GΩ~999GΩ: ±(15%+20) | ||
500GΩ~2,00TΩ: tylko odniesienie | 1,00TΩ~5,00TΩ: tylko odniesienie | ||
Pomiar pojemności | - | - | 0,01 uF ~ 15,0 uF |
Napięcie wyjściowe testowe | Zakres | Zmiana napięcia z krokiem | Zmiana napięcia z krokiem |
250V | 250 V, 275 V, 300 V | Zmiana napięcia z krokiem co 10% na każdym zakresie od 50% do 120% zakresu | |
500 V | 250 V, 300 V, 350 V, 400 V, 450 V, 500 V, 550 V, 600 V | ||
1000 V | 500 V, 600 V, 700 V, 800 V, 900 V, 1000 V, 1100 V, 1200 V | ||
2500V | 1250 V, 1500 V, 1750 V, 2000 V, 2250 V, 2500 V, 2750 V, 3000 V | ||
5000V | 2500 V, 3000 V, 3500 V, 4000 V, 4500 V, 5000 V | ||
Pozostałe funkcje pomiarowe | |||
Pomiar | Dokładność | Zakres | Zakres |
Napięcie stałe DC | ±(3%+5) | 30~1000VDC | 30~1000VDC |
Napięcie zmienne AC | ±(3%+5) | 30 ~ 750 V AC (50 Hz/60 Hz | 30 ~ 750 V AC (50 Hz/60 Hz |
Prąd upływu | - | 0,01 nA ~ 3,5 mA | 0,01 nA ~ 5,0 mA |
Prąd zwarcia | - | około 3,5 mA | około 5,0 mA |
Cechy produktu | |||
Test PI | ✔ | ✔ | |
Test DAR | ✔ | ✔ | |
Pomiar czasu | ✔ | ✔ | |
Porównanie rezystancji | ✔ | ✔ | |
Zmiana napięcia krokowa | ✔ | ✔ | |
Test czasowy | Automatyczny 0 - 99minut | Automatyczny 0 - 99minut | |
Przechowywanie danych | 999 zestawów danych | 999 zestawów danych | |
Interfejs USB | ✔ | ✔ | |
Komunikacja Bluetooth | - | ✔ | |
Wskaźnik rozładowanej baterii | ✔ | ✔ | |
Automatyczne wyłączenie | 15 minut | 15 minut | |
Stopień ochrony | CAT IV 600V | CAT IV 600V |
Instrukcja obsługi w języku polskim | |
Oprogramowanie na komputer | |
Aplikacja Bluetooth (UT513C) Andorid | |
Aplikacja Bluetooth (UT513C) iOS | |
Szczegółowe parametry techniczne |
