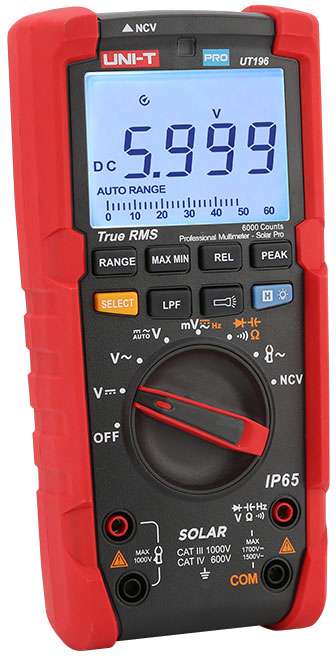

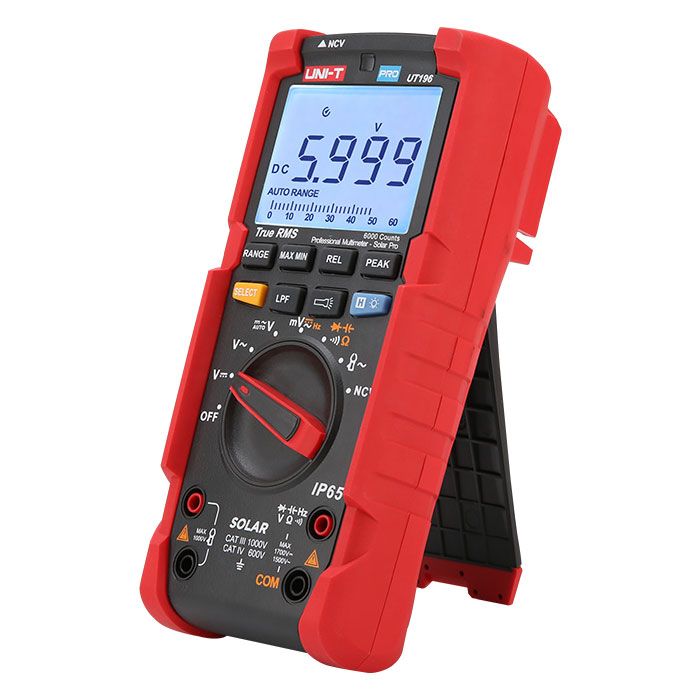

Multimetr solarny UT196 True RMS firmy UNI-T to profesjonalny produkt dla profesjonalistów instalujących lub konserwujących elektrownie fotowoltaiczne lub wiatrowe. Konstrukcja urządzenia umożliwia pracę w trudnych warunkach zewnętrznych - posiada stopień ochrony IP65 i jest w stanie wytrzymać upadek z wysokości 2m. Ten multimetr mierzy napięcie DC do 1700 V, napięcie AC (wartość skuteczna) do 1500 V w zakresie częstotliwości od 45 do 1000 Hz. Dzięki dodatkowej pętli prądowej UT-CS09D Flex umożliwia bezkontaktowy pomiar prądów przemiennych od 1,5 do 3000 A, nawet w ciasnych przestrzeniach. Ponadto UT196 mierzy częstotliwość, rezystancję, pojemność, przejścia półprzewodnikowe i ciągłość obwodów elektrycznych.
Funkcja dolnoprzepustowa pozwala odfiltrować zakłócenia RF generowane przez falownik. Tryb niskiej impedancji może pomóc w rozwiązywaniu problemów z wrażliwymi obwodami, jak również z obwodami, które mogą zawierać fałszywe napięcia. Wbudowana latarka, jasne podświetlenie oraz alarmy dźwiękowe i wizualne pozwalają użytkownikom bezpiecznie i wydajnie wykonywać pracę nawet w ciemnym i hałaśliwym otoczeniu.
Solarny multimetr cyfrowy UT196 został zaprojektowany z zabezpieczeniem przed przeciążeniem 1700 V DC, 1500 V rms AC i przetestowany pod kątem bezpiecznego użytkowania w środowisku CAT III 1000 V, CAT IV 600 V i certyfikowany zgodnie z CE, UKCA, cETLus.
Parametry produktu :
- wielofunkcyjny multimetr z ukierunkowaniem na zewnętrzne i wewnętrzne instalacje elektrowni fotowoltaicznych i wiatrowych
- pomiar napięcia AC/DC, rezystancji, pojemności, częstotliwości, diod, ciągłości obwodów, z zewnętrzną pętlą prądową i prądem AC - wyświetlacz: LCD,
podwójny, podświetlany
- maksymalna wartość wyświetlana na wyświetlaczu: ± 6000, wartości są aktualizowane 2 do 3 razy na sekundę
- bargraf analogowy: tak, 31 segmentów, prędkość pomiaru 30 razy na sekundę
- przełączanie zakresu: automatyczne / ręczne
- automatyczna identyfikacja napięcia AC/DC: tak
- pomiar bezdotykowy elmag. polowe (NCV): tak
- test diod (złącz półprzewodnikowych): tak, napięcie jałowe ok. 3V
- test ciągłości obwodu elektrycznego: tak, obwód uważa się za zamknięty, gdy R ≤ 10Ω, wtedy brzęczyk wydaje dźwięk
- wbudowany filtr dolnoczęstotliwościowy (LPF): tak, przy włączonym filtrze dolnoprzepustowym napięcia zakłócające powyżej 1,2kHz są tłumione z tłumieniem ≥ -3db względem 60Hz.
- pomiar w trybie względnym: tak
- retencja wartości szczytowych (Peak Hold): tak
- zatrzymanie wyświetlacza (Data Hold): tak
- tryb Max/Min: tak
- zasilanie: bateria 9V / 6F22,
- sygnalizacja niskiego poziomu baterii: tak, gdy napięcie spadnie poniżej <7,5V
- automatyczne wyłączenie w czasie bezczynności: tak, po 15 minutach
- wbudowana latarka: tak
- sygnalizacja dźwiękowa i wizualna: tak
Parametry techniczne:
Pomiar napięcia DC (V): Zakres / Rozdzielczość / Dokładność
600,0 mV / 0,1 mV / ±(0,5%+5)
6,000V / 0,001V / ±(0,2%+5)
60,00V / 0,01V / ±(0,2%+5)
600,0V / 0,1V /±(0,2%+5)
1700V / 1V / ±(0,2%+5)
Impedancja wejściowa w zakresie mV/DC wynosi ok. 1GΩ.
Pomiar napięcia AC (V): Zakres / Rozdzielczość / Dokładność
600.0mV / 0.1mV / 45Hz do 500Hz: ± (0.8%+3); 500 Hz do 1 kHz: ± (1,8% +3)
6,000 V / 0,001 V / 45 Hz do 500 Hz: ± (0,8% +3); 500 Hz do 1 kHz: ± (1,8% +3)
60,00 V / 0,01 V / 45 Hz do 500 Hz: ± (0,8% +3); 500 Hz do 1 kHz: ± (1,8% +3)
600,0 V / 0,1 V / 45 Hz do 500 Hz: ± (0,8% +3); 500 Hz do 1 kHz: ± (1,8% +3)
1500 V / 1 V / 45 Hz do 500 Hz: ± (0,8% +3); 500Hz do 1kHz: ± (1,8%+3)
Impedancja wejściowa w zakresie mV/AC wynosi ok. 10 MΩ.
Automatyczny pomiar napięcia AC/DC: automatyczny zakres / rozdzielczość / dokładność
0 V do 600,0 V / 0,1 V / DC do 500 Hz: ± (2,0% + 3); 500Hz do 1kHz: ± (4,0%+3)
Przy automatycznym wyborze zakresu, LPF, Peak Hold nie jest możliwe, impedancja wejściowa wynosi 2MΩ
Pomiar rezystancji: Zakres / Rozdzielczość / Dokładność
600,0Ω / 0,1Ω /± (1,0%+2)
6000kΩ / 1Ω / ± (0,8%+2)
60,00kΩ / 10Ω / ± (0,8%+2)
600,0kΩ / 100Ω / ± (0,8%+2)
6000MΩ / 1kΩ / ± (1,2%+3)
60,00MΩ / 10kΩ / ± (2,5%+5)
Pomiar pojemności: Zakres / Rozdzielczość / Dokładność
60,00nF/ 0,01nF / w trybie REL: ± (3%+10)
600,0nF / 0,1nF / ± (1,9%+5)
6,000μF / 0,001μF / ± (1,9%+5)
60,00μF / 0,01μF / ± (1,9%+5)
600,0μF / 0,1μF / ± (1,9%+5)
6,000mF / 0,001mF / ± (5%+5)
60,00mF / 0,01mF / ± (5%+5)
Pomiar prądów przemiennych z pętlą prądową UT-CS09D Flex: Zakres / Rozdzielczość / Dokładność
30,00A / 0,01A / ± (0,8%+8)
300,0A / 0,1A / ± (0,8%+8)
3000A / 1A / ± (0,8%+8)
Pomiar częstotliwości: Zakres / Rozdzielczość / Dokładność
60,00 Hz do 1,000 MHz / 0,1 Hz do 0,001 MHz / ± (0,08% +4)
Inne parametry:
- działanie temperatura: 0°C - 40°C (32°F - 104°F)
- temperatura przechowywania: -10°C - 50°C (14°F - 122°F)
- wilgotność względna: ≤75% RH (0°C) C - 30°C), ≤50% RH (30°C - 40°C)
- wysokość pracy: ≤2000m
- Odporność EMC: zgodnie z EN61326-1:2013, EN61326-2-2:2013
- zasilanie: Bateria 9V / 6F22
- wymiary zewnętrzne: 195 x 95 x 58 mm
- waga: 485g
- stopień ochrony IP: IP65
- test upadku: 2m
- certyfikaty: CE, UKCA, cETLus (CAT III 1000V, CAT IV 600V)
- zgodność z normami: EN61010-1, EN61010-2-033, EN/IEC 61010-031
