specyfikacja |
zakres |
UT61B+/UT161B |
UT61D+/UT161D |
UT61E+/UT161E |
certyfikaty (tylko seria UT161) |
CE/RoHS/cETLus |
oceny bezpieczeństwa |
CAT III 1000V/CAT IV 600V |
napięcie AC |
1000V |
±(1%+3) |
±(1%+3) |
±(0,8%+10) |
napięcie DC |
1000V |
±(0,5%+3) |
±(0,5%+3) |
±(0,05%+5) |
prąd AC |
10 A |
±(1,2%+5) |
|
|
20A |
|
±(1,2%+5) |
±(0,8%+10) |
prąd DC |
10 A |
±(1%+2) |
|
|
20A |
|
±(1%+2) |
±(0,5%+10) |
rezystancja |
60MΩ |
±(1%+2) |
±(1%+2) |
|
220MΩ |
|
|
±(0,5%+10) |
pojemność |
60mF |
±(3%+5) |
±(3%+5) |
|
220mF |
|
|
±(3%+5) |
częstotliwość |
10 MHz |
±(0,1%+4) |
±(0,1%+4) |
|
220 MHz |
|
|
±(0,01%+5) |
współczynnik wypełnienia |
0,1% ~ 99,9% |
±(2%+5) |
±(2%+5) |
±(2%+5) |
temperatura |
-40 ℃ ~ 1000 ℃ |
|
±(1%+3) |
|
-40℉~1832℉ |
|
±(1%+6) |
|
maksymalne wskazanie |
|
6000 |
6000 |
22000 |
pasmo AC |
|
40Hz~500Hz |
40Hz~1kHz |
40~10kHz |
LPF ACV |
|
|
|
√ |
LoZ ACV |
|
|
√ |
|
ACV+DCV |
|
|
|
√ |
tranzystor hFE |
|
|
|
√ |
Peak Hold |
|
|
√ |
√ |
analogowy bargraf |
|
31 |
31 |
46 |
ogólna charakterystyka |
zasilanie |
bateria 1,5 V R03 x 4szt. |
waga |
350g |
wymiary |
190mm x 90mm x 50mm |

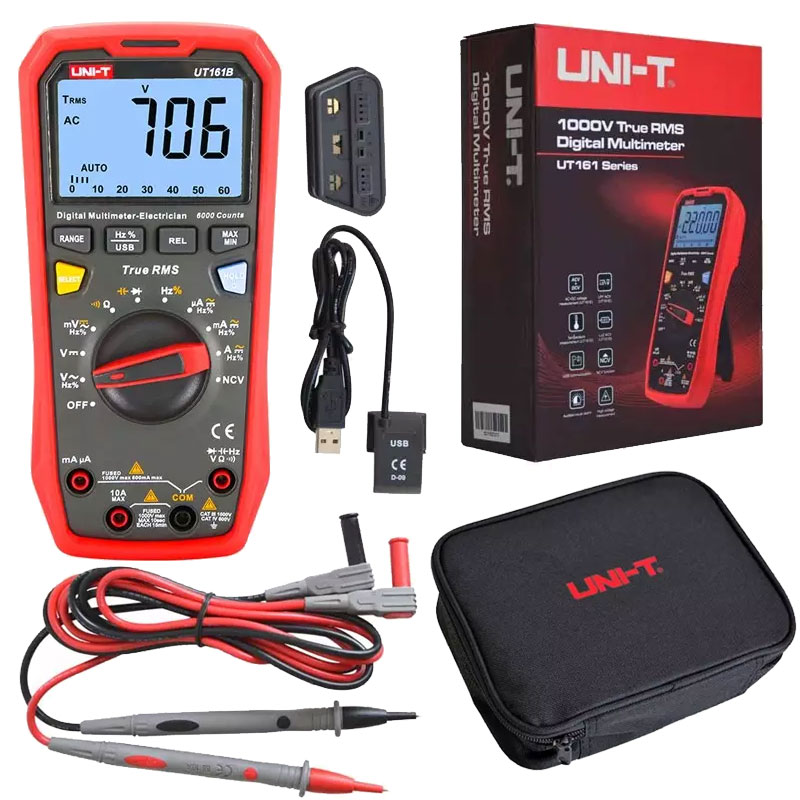

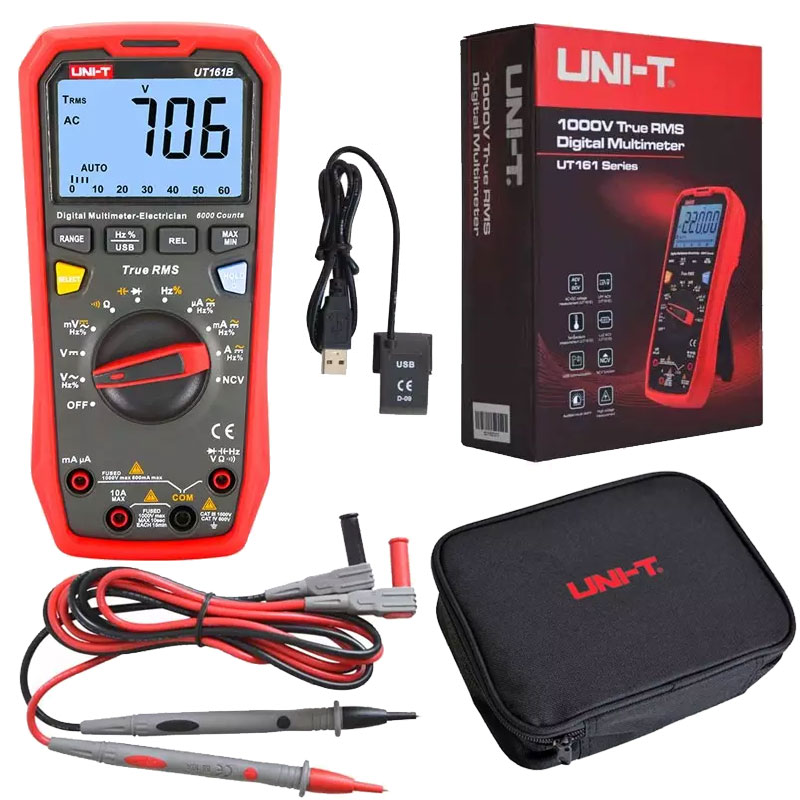

wyposażenie |
Bateria, pozłacane przewody pomiarowe, kabel USB,
sonda temperatury (UT61D+/161D),
gniazdo uniwersalne (UT61E+/161E),
Instrukcja w języku angielskim |
opakowanie |
Pudełko prezentowe, płócienna torba |
wyposażenie opcjonalne |
Moduł Bluetooth / aplikacja3 |
| miernik uniwersalny | miernik cęgowy | multimetr cyfrowy | multimetr uniwersalny |
(dokładność określana w temperaturze 23°C ± 5°C i wilgotności względnej mniejszej lub równej 75%)
woltomierz DC - pomiar napięcia stałego (impedancja wejściowa ok. 1 GΩ dla zakresu mV, ok. 10MΩ dla pozostałych zakresów ):
(zakres / rozdzielczość / dokładność)
60,00 mV / 0,01mV / ± (0,8 % + 5)
600,0 mV / 0,1 mV / ± (0,8 % + 3)
6000 V / 0,001 V / ± (0,5 % + 3)
60,00 V / 0,01 V / ± (0,5 % + 3)
600,0 V / 0,1 V / ± (0,5 % + 3)
1000 V / 1 V / ± (1,0 % + 3)
woltomierz AC - pomiar napięcia przemiennego (impedancja wejściowa ok. 10MΩ):
(zakres / rozdzielczość / dokładność w zakresie od 40 Hz do 500 Hz)
60,00 mV / 0,01 mV / ± (1,2 % + 5)
600,0 mV / 0,1 mV / ± (1,2 % + 5)
6000 V / 0,001 V / ± (1,0 % + 3)
60,00 V / 0,01 V / ± (1,0 % + 3)
600,0 V / 0,1 V / ± ( 1,0 % + 3)
1000 V / 1 V / ± (1,2 % + 5)
Wyświetla rzeczywistą wartość RMS.
amperomierz DC - pomiar prądu stałego:
(zakres / rozdzielczość / dokładność)
600,0 μA / 0,1 μA / ± (1,0 % + 2)
6000 μA / 1 μA / ± (1,0 % + 2)
60,00 mA / 10 μA / ± (1,0 % + 3)
600,0 mA / 0,1 mA / ± (1,0 % + 3 )
6000 A / 1 mA / ± (1,2 % + 5)
10 000 A / 10 mA / ± (1,2 % + 5)
amperomierz AC - pomiar prądu przemiennego:
(zakres / rozdzielczość / dokładność w zakresie od 40 Hz do 500 Hz)
600,0 μA / 0,1 μA / ± (1,2 % + 5)
6000 μA / 1 μA / ± (1,2 % + 5)
60,00 mA / 10 μA / ± (1,5% + 5)
600,0 mA / 0,1 mA / ± (1,5% + 5)
6000 A / 1 mA / ± (2,0 % + 5)
10 A / 10 mA / ± (2,0 % + 5)
Wyświetla rzeczywistą wartość RMS
omomierz - pomiar rezystancji:
(zakres / rozdzielczość / dokładność)
600,0 Ω / 0,1 Ω / ± (1,2 % + 2)
6000 kΩ / 1 Ω / ± (1,0 % + 2)
60,00 kΩ / 10 Ω / ± (1,0 % + 2)
600,0 kΩ / 100 Ω / ± (1,0 % + 2)
6000 MΩ / 1 kΩ / ± (1,2 % + 2)
60,00 MΩ / 10 kΩ / ± (2,0 % + 5)
pomiar pojemności kondensatora:
(zakres / rozdzielczość / dokładność)
60,00 nF / 10 pF / ± (3,0% + 5)
600,0 nF / 100 pF / ± (3,0% + 5)
6000 μF / 1 nF / ± (3,0% + 5)
60 ,00 μF / 10 nF / ± (3,0% + 5)
600,0 μF / 100 nF / ± (3,0% + 5)
6000 mF / 1 μF / ± (10% + 5)
60,00 mF / 10 μF / ± (10 % + 5)
częstościomierz - pomiar częstotliwości:
(zakres / rozdzielczość / dokładność)
10 Hz do 10 MHz / 0,01 Hz do 0,01 MHz / ± 0,1 % + 4
pomiar współczynnika wypełnienia - pomiar cyklu pracy:
0,1 % do 99,9 % / 0,1 % / ± (2,0 % + 5)
pomiar diod i złączy półprzewodnikowych:
zmierzona wartość wynosi od 0,12 do 2 V i świeci zielona dioda LED: dioda jest OK,
zmierzona wartość jest mniejsza niż 0,12 V i świeci się czerwona dioda LED: dioda może być uszkodzona
normalny spadek napięcia na złączu krzemowym wynosi 0,500 do 0,800 mV
rozdzielczość napięcia podczas tego pomiaru: 0,001 V
akustyczny tester ciągłości "brzęczyk" - pomiar ciągłości obwodu:
gdy rezystancja linii wynosi ≥70 Ω, sygnalizowany jest obwód otwarty, brzęczyk nie emituje sygnału dźwiękowego, a czerwona lampka sygnalizacyjna świeci się,
gdy rezystancja linii wynosi ≤50 Ω, sygnalizowany jest obwód nieprzerwany, brzęczyk wydaje ciągły sygnał dźwiękowy, a zielona lampka sygnalizacyjna jest na
zabezpieczenie przeciążeniowe: 1000V
rozdzielczość rezystancji dla tego pomiaru: 0,1 Ω
dane ogólne:
- temperatura pracy: 0°C - 40°C (32°F - 104°F)
- wilgotność względna: ≤75% przy 0°C - 30°C ; ≤ 50% przy 30°C - 40°C
- temperatura przechowywania: -10°C - 50°C (14°F - 122°F)
- wysokość pracy: ≤2000 m
- kompatybilność elektromagnetyczna: spełnia normy EN61326-1: 2006 i EN61326-2-2:2006
- wymiary: 186 mm × 89 mm × 49 mm
- waga: 400 g
- urządzenie spełnia normy:
cETLus, CAT III 1000V, CAT IV 600V, podwójna izolacja, zabezpieczenie przeciążeniowe napięciem większym niż 1000V
EN 61326-1:2013; EN 61326-2-2: 2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033: 2012
Zgodny z normami UL STD: 61010-1, 61010-2-030
Certyfikowany zgodnie z CSA STD. C22.2 nr 61010-1, 61010-2-030, 61010-2-033
