Duża szybkośc odświeżania przebiegu
Szybkość przechwytywania kształtu fali do 200 000 wfms/s, znacznie poprawiając biegun przechwytywania Zdolność o niskim prawdopodobieństwie zdarzenia mogą bardziej intuicyjnie obserwować jitter i zakłócenia sygnału, 256-poziomowy efekt fluorescencyjnego wyświetlania w skali szarości i różnicy kolorów, widoczne są zmiany kształtu fali.
|
|
Szeroka gama automatycznych funkcji pomiarowych Obsługuje 34 rodzaje funkcji parametrów automatycznego pomiaru, Obsługuje Zoom, matematykę, statystyki i zaawansowane funkcje obliczeniowe. |
|
Niezależna podstawa czasu i wiele funkcji wyzwalania Bogata funkcja wyzwalania, aby spełnić więcej warunków testowych, a podstawa czasu każdego kanału jest niezależnie regulowana, co jest wygodne dla użytkowników do obserwowania czterech sygnałów z dużymi różnice częstotliwości w tym samym czasie. |
|
Szybka klawiatura numeryczna i unikalny 4-okienkowy wyświetlacz Ze Posiada szybką klawiaturę numeryczną do szybkiego wprowadzania wymaganych danych i skutecznie, i ma niezależny 4-okienkowy wyświetlacz do zapewnić bardziej wydajne wrażenia użytkownika. Obsługa dekodowania magistrali: I²C, SPI (tylko cztery kanały), USB, CAN, opcjonalnie: RS232/UART. Do 100 000 klatek zapisu kształtu fali, rejestracja zmian kształtu fali, wygodnie odtworzyć przebieg i przeanalizować usterkę |
specyfikacja | |

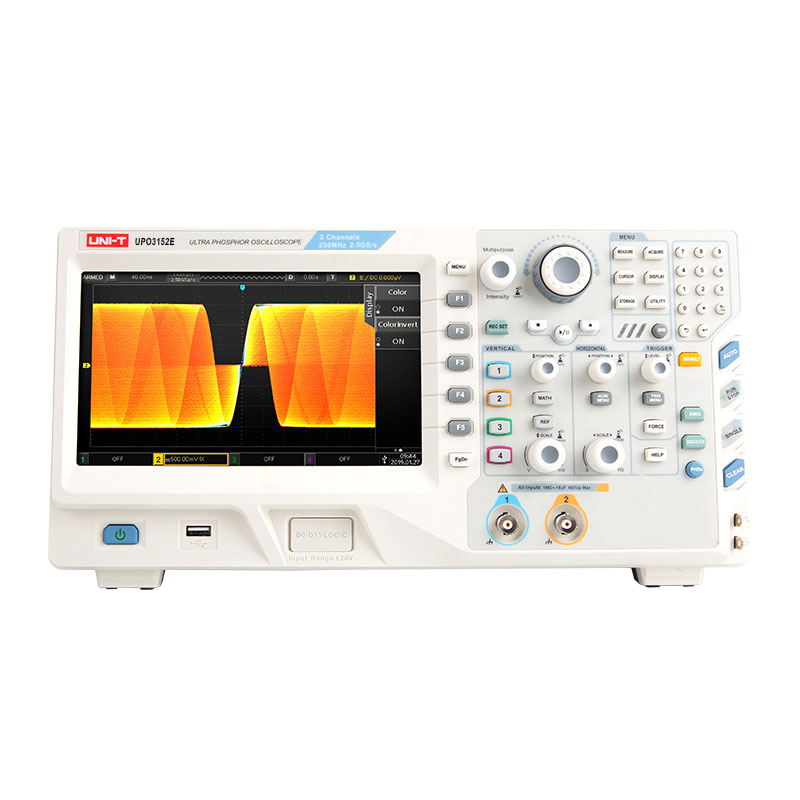

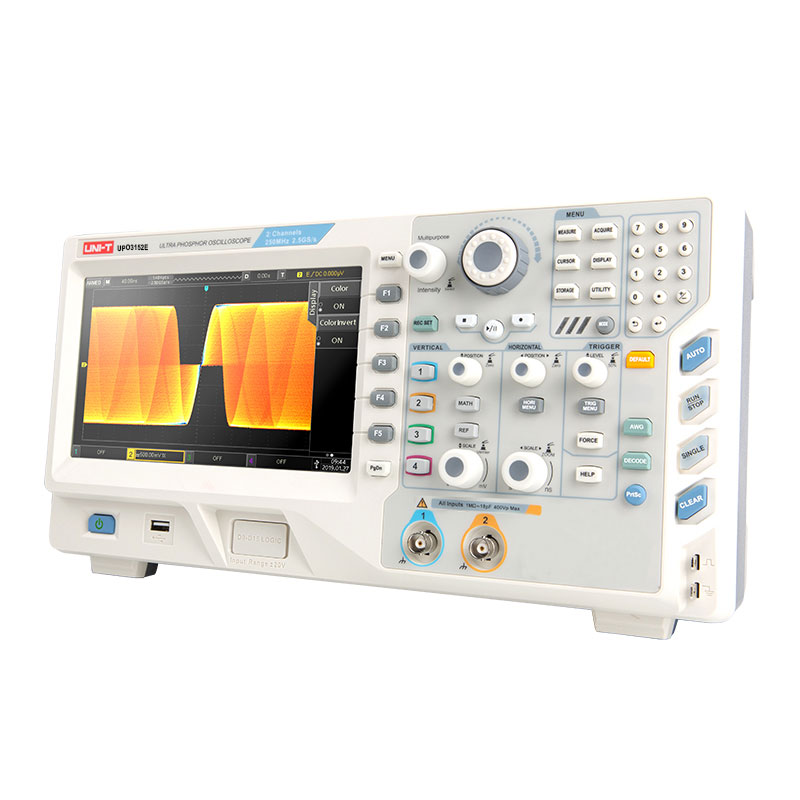

model | oscyloskop cyfrowy UPO3252E |
szerokość pasma | 250MHz |
liczba kanałów wejściowych | 2 |
próbkowanie | 2,5GS/s jeden kanał 1,25GS/s dwa/cztery kanały |
długość rekordu pamięci | każdy kanał: auto, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts możliwość wyboru (4 kanały równocześnie wykorzystane) |
częstotliwość odświeżania przebiegu | 200 000 przebiegów na sekundę |
zakres regulacji podstawy czasu | 2ns / div ~ 40s / div (częstotliwość próbkowania w czasie rzeczywistym, wyświetlanie głębokości pamięci) krok regulacji w sekwencji 1-2-4 |
impedancja wejściowa | (1MΩ±1%) II (18pF±3pF) |
zakres regulacji czułości napięciowej | 1mV/działkę~20V/działkę (1MΩ) |
dokładność podstawy czasu | <5mV: ±3%, ≥5mV: ±2% |
rekorder – nagrywanie przebiegów | pojedynczy kanał: 100 000 klatek regulowany odstęp: 1,00ms ~ 1000s |
typu wyzwalania | Edge, Runt, Window, Nth Edge, Delay, Overtime, Duration, Setup/Hold, Pulse Width, Slope, Video, Code; RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
dekodowanie magistral szeregowych | RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
operacje matematyczne | A+B, A-B, AxB, A/B, FFT, edytowalne zaawansowane i logiczne operacje |
pomiary automatyczne | Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, 34 parameters in total |
wyświetlanie pomiarów | 5 typów |
pomiary statystyczne | średnia, max, min, odchylenie standardowe i liczba pomiarów |
licznik częstotliwości | 6 cyfrowy |

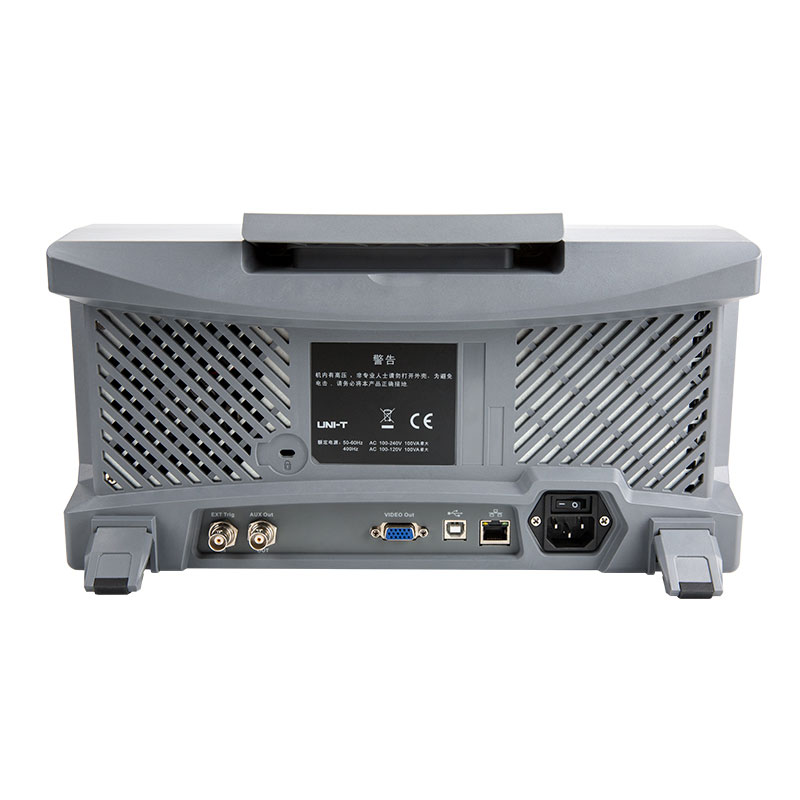

interfejsy | standard: USB Host, USB Device, LAN, EXT Trig, wyjście AUX (Trig Out, Pass / Fail) |
ogólna charakterystyka | |
zasilanie | 100V~240V ACrms, 50Hz/60Hz |
wyświetlacz | 8 calowy wyświetlacz LCD z matrycą TFT , o rozdzielczości WVGA 800 x 480 |
kolor obudowy | biały z szarym |
waga | 4,2kg |
wymiary | 370mm x 195mm x 125mm |
wyposażenie | sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 2szt. przewód zasilający - 1szt. przewód USB - 1szt. płyta CD z oprogramowaniem – 1szt. |
opakowanie | opakowanie kartonowe |
