UPO2104E oscyloskop 4 x 100MHz Ultra PhosphorUPO2104E oscyloskop 4 x 100MHz Ultra PhosphorUPO2104E oscyloskop 4 x 100MHz Ultra Phosphor
UPO2104E oscyloskop 4 x 100MHz Ultra Phosphor
UPO2104E oscyloskop 4 x 100MHz Ultra Phosphor
UPO2104E oscyloskop 4 x 100MHz Ultra Phosphor

UPO2104E oscyloskop 4 x 100MHz Ultra Phosphor

Uni-t

Dostępność: Na zamówienie

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: UPO2104E

Stan magazynowy:

Stan produktu: Nowy


Zapytaj o cenę

  • Opis produktu
  • Recenzje produktu (0)
UPO2104E oscyloskop 4 x 100MHz Ultra Phosphor
UPO2102E oscyloskop cyfrowy dwukanałowy 2x100MHz Ultra Phosphor MIE0421 5901890056977

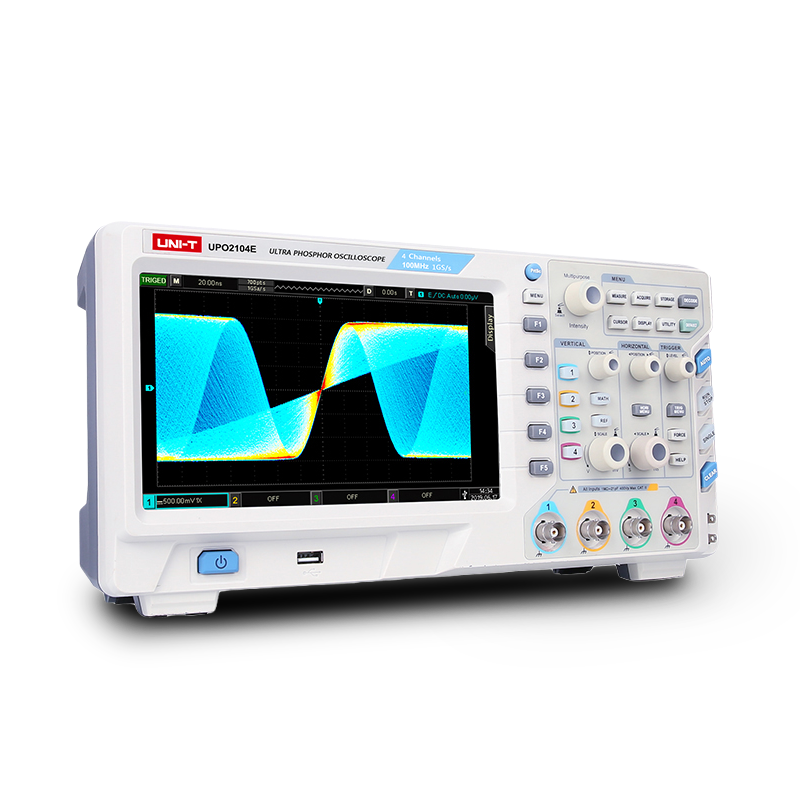

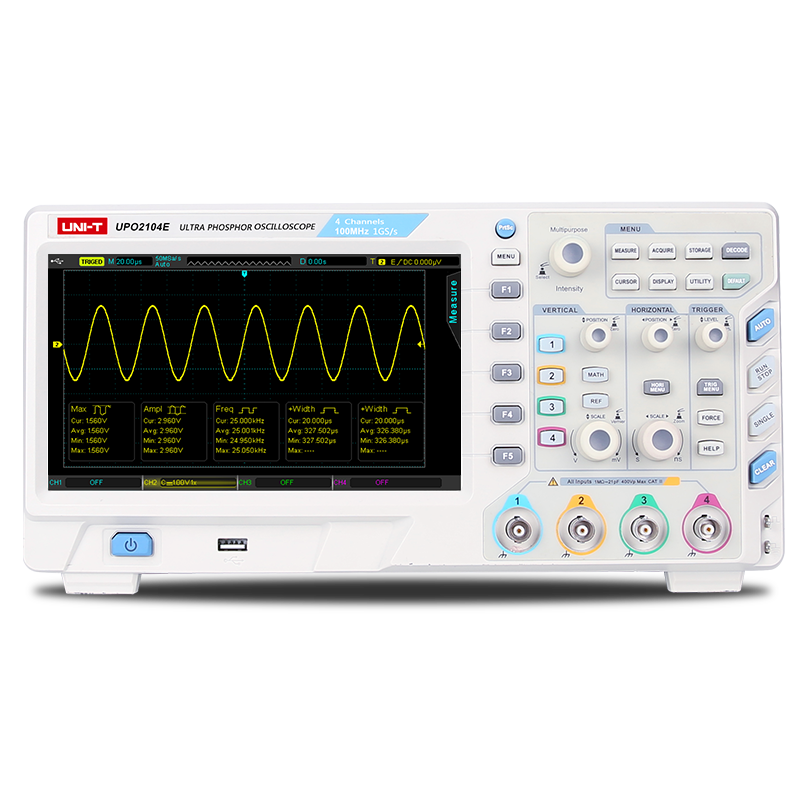

UPO2104E to dwukanałowy oscyloskop cyfrowy produkcji Uni-t. Oscyloskop UPO2104E wyposażony jest w technologię wyświetlania Ultra Phosphor realizującą funkcję do 256 poziomów intensywności wyświetlania będącą nawiązaniem do oscyloskopów analogowych (luminofor). Każdy z analogowych kanałów wejściowych oscyloskopu ma pasmo 100MHz. Częstotliwość próbkowania przetwornika do 1GSa/s, długość rekordu pamięci do 56M próbek, bardzo duża szybkość odświeżania do 83 000 przebiegów/sekundę spełnią wymagania stawiane przez najbardziej wymagających użytkowników.
alt alt alt

dane techniczne:
  • oscyloskop cyfrowy UPO2104E produkcji Uni-t
  • liczba kanałów wejściowych: 4
  • szerokość pasma: 100MHz

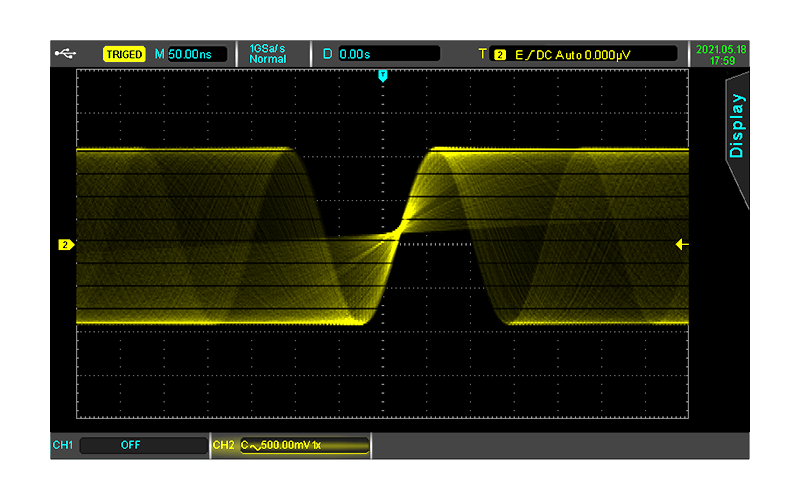

  • technologia Ultra Phosphor
    ► do 256 poziomów wyświetlania intensywności
    ► wyświetlanie wielopoziomowej gradacji intensywności
  • próbkowanie w czasie rzeczywistym: 1GSa/s

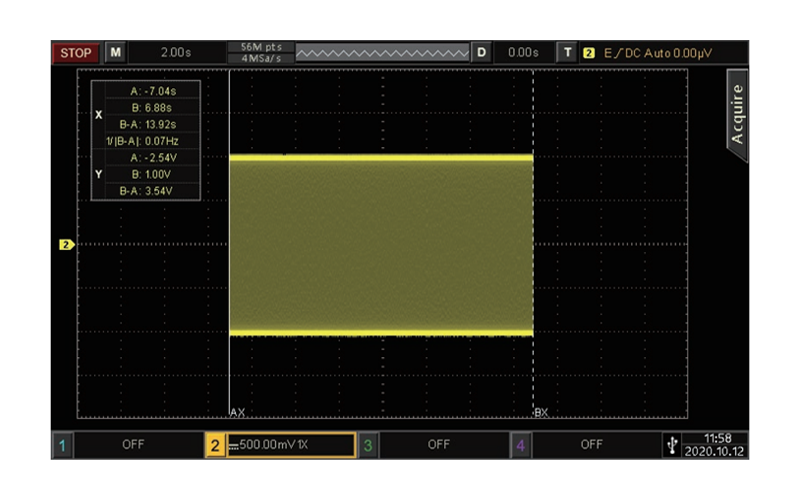

  • długość rekordu pamięci: 56Mpts
    przy wykorzystaniu pojedyńczego kanału
  • szybkość odświeżania przebiegów: 83 000 wfms / s
  • analiza danych magistali szeregowych: USB, RS232 / UART, I2C, SPI,
  • duży kolorowy wyświetlacz LCD typu TFT o przekątnej 8 cali i rozdzielczości 800x480

    Osoby zainteresowane szczegółową specyfikacją i funkcjonalnością oscyloskopu UPO2104E zachęcamy do zapoznania się z poniższymi instrukcjami, gdzie w przejrzysty i graficzny sposób zostały przedstawione:

    UPO2102E oscyloskop cyfrowy dwukanałowy 2x100MHz Ultra Phosphor MIE0421 5901890056977manual - instrukcja w języku ang. oscyloskop UPO2104E

specyfikacja oscyloskop cyfrowy UPO2104E Uni-t Ultra Phosphor
model UPO2104E
szerokość pasma 100MHz
liczba kanałów wejściowych 4 kanały wejściowe analogowe
próbkowanie 1GS/s
długość rekordu pamięci 56Mpts (dla pojedynczego kanału)
szybkość przechwytywania przebiegu 83,000wfms/s (wfms/s = liczba przebiegów na sekundę)
zakres regulacji podstawy czasu 5ns/div~50s/div
impedancja wejściowa (1MΩ±2%) II (20pF±3pF)
zakres regulacji czułości napięciowej 1mV/div~20V/div (1MΩ)
zapis przebiegów 65,000 ramek
typy wyzwalania Edge, pulse width, runt, window, N-edge, delay, timeout,duration, setup/hold, slope, video, code
operacje matematyczne A+B, A-B, A×B, A/B, FFT, logic operation, advanced
pomiary automatyczne  Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A  (Rising edge), Delay B->A (Falling edge).
liczba pomiarów wyświetla jednocześnie 5 pomiarów
pomiary statystyczne Average, Max, Min, Standard Deviation, Number of Measurements
średnia, maksymalna, minimalna, odchylenie standardowe, liczba pomiarów

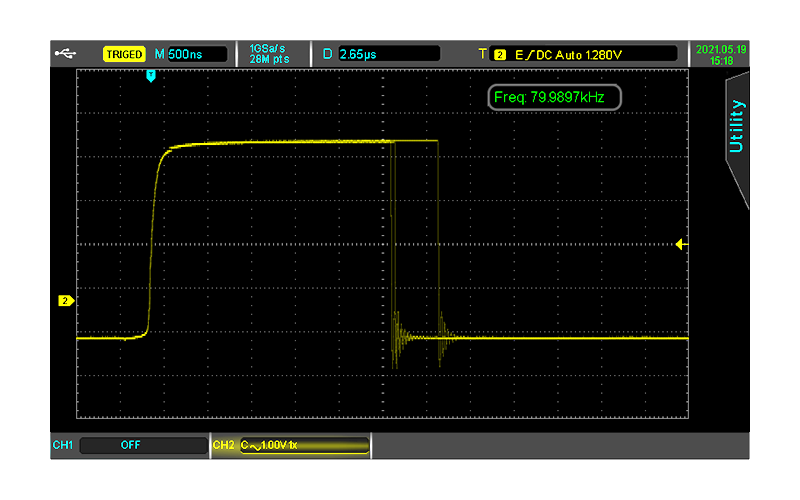

licznik częstotliwości sprzętowy licznik 6-bitowy (kanały można wybierać ponownie)

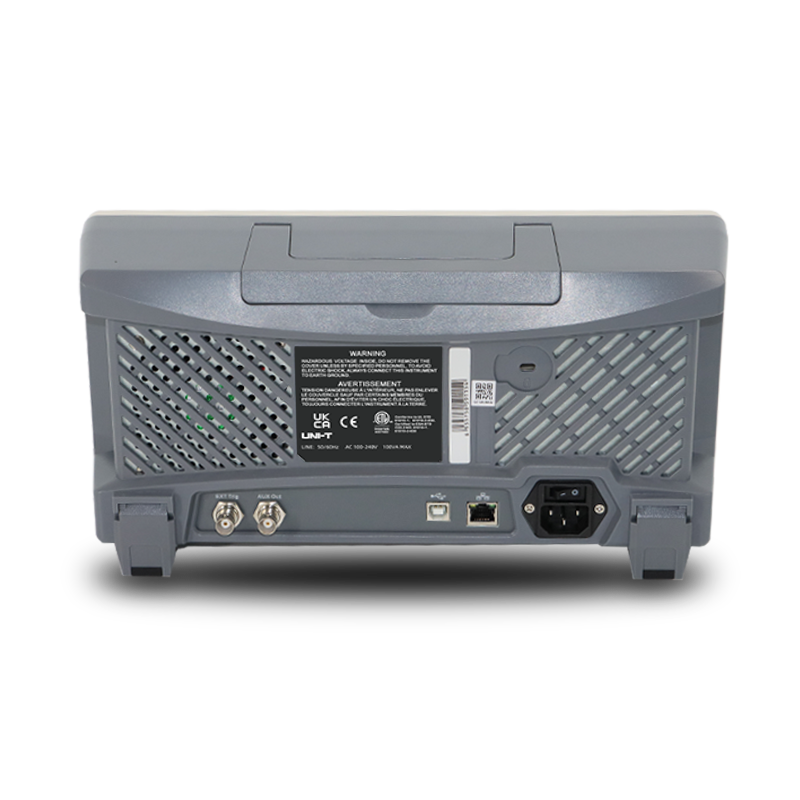

interfejsy USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
ogólna charakterystyka
zasilanie sieciowe 100V~240VAC, 50Hz/60Hz
wyświetlacz kolorowy wyświetlacz LCD matryca typu TFT
przekątna 8 cali
rozdzielczość 800x480 WVGA
kolor obudowy biała z szarym
waga 3,5kg
wymiary 336mm×164mm×108mm
wyposażenie sonda pomiarowa z dzielnikiem napięcia 1x/10x - 2szt.
przewód zasilający
przewód USB
opakowanie kartonowe

zestaw zawiera:
  • oscyloskop UPO2104E
  • sonda oscyloskopowa z przełączanym dzielnikiem napięcia x1/x10 - 4szt.
  • przewód zasilający - 1szt.
  • przewód USB - 1szt.

gwarancja:
  • 24 miesiące
  • gwarancji nie podlegają elementy naturalnie zużywające się np. elementy grzejne, elementy ruchome, bezpieczniki itp.
alt
alt
alt
