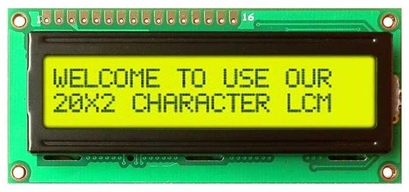

Uniwersalny alfanumeryczny wyświetlacz LCD 2x16 HD44780 QC1602B żółty


Uniwersalny alfanumeryczny wyświetlacz LCD 2x16 QC1602B to praktyczne narzędzie do wielu projektów elektronicznych, zwłaszcza tych opartych na mikrokontrolerach takich jak Arduino. Dzięki możliwości wyświetlania dwóch linii po 16 znaków, znajdzie zastosowanie w prostych układach interfejsów użytkownika. Sterownik zgodny z HD44780 zapewnia wsparcie w popularnych bibliotekach, co znacząco ułatwia integrację z systemami opartymi na Arduino lub innych platformach.


alt

Wyświetlacz jest podświetlany na żółto, a czarne znaki są dobrze widoczne nawet w słabo oświetlonych warunkach. Pobór prądu wynoszący zaledwie 10mA sprawia, że jest to energooszczędne rozwiązanie, idealne do mobilnych projektów lub urządzeń zasilanych bateryjnie. Dodatkowo, wyświetlacz pracuje w szerokim zakresie temperatur od -20°C do +70°C, co pozwala na jego wykorzystanie w trudniejszych warunkach środowiskowych.

Dzięki możliwości definiowania własnych znaków, użytkownik może dostosować wyświetlacz do bardziej zaawansowanych aplikacji, takich jak prezentacja symboli, ikon czy specjalnych liter. Istnieje również kilka trybów transmisji danych, co pozwala na elastyczne dostosowanie połączeń do wymagań projektu.


altalt

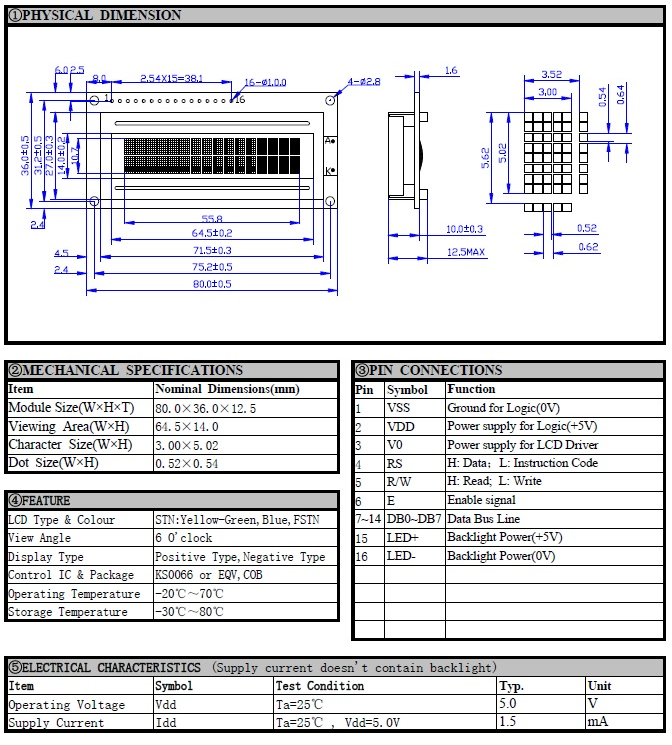

Dane techniczne:
  • zasilanie: 5V
  • pobór prądu: 10mA
  • temperatura pracy: -20 do +70°C
  • liczba znaków: 2x16
  • podświetlanie: żółte
  • czarne znaki
  • sterownik zgodny z HD44780
  • wymiary: 86x86x13,5
  • możliwość definiowania swoich znaków
  • wymiary znaku: 2,45 x 5mm
  • w standardowym zestawie bibliotek i przykładowych programów pobieranych ze środowiskiem Arduino znajduje się biblioteka LiquidCrystal, która umożliwia obsługę wyświetlacza.
  • tryby:
ㅤㅤ1. 8-bitowe bez odczytu flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).
ㅤㅤ2. 8-bitowe z odczytem flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i trzy linie sterujące (RS, E, RW).
ㅤㅤ3. 4-bitowe z odczytem flagi zajętości- do transmisji potrzebne są cztery linie magistrali danych i trzy linie sterujące(RS, E, RW).
ㅤㅤ4. 4-bitowe bez odczytu flagi zajętości - do transmisji potrzebne są cztery linie magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).




Wyprowadzenia złącza:

1. VSS Masa
2. VDD Zasilanie +5V
3. V0 Kontrast
4. RS Wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych (wysoki)
5. R/W Odczyt (stan niski) / Zapis (stan wysoki)
6. E Odblokowanie wyświetlacza
7. DB0
8. DB1
9. DB2
10. DB3
11. DB4
12. DB5
13. DB6
14. DB7
15. LEDA Zasilanie podświetlania +5V
16. LEDK Masa podświetlania


Przykład podłączenia z mikrokontrolerem


Wyświetlacz LCD 2x16 HD44780


Przykład podłączenia z mikrokontrolerem

alt
