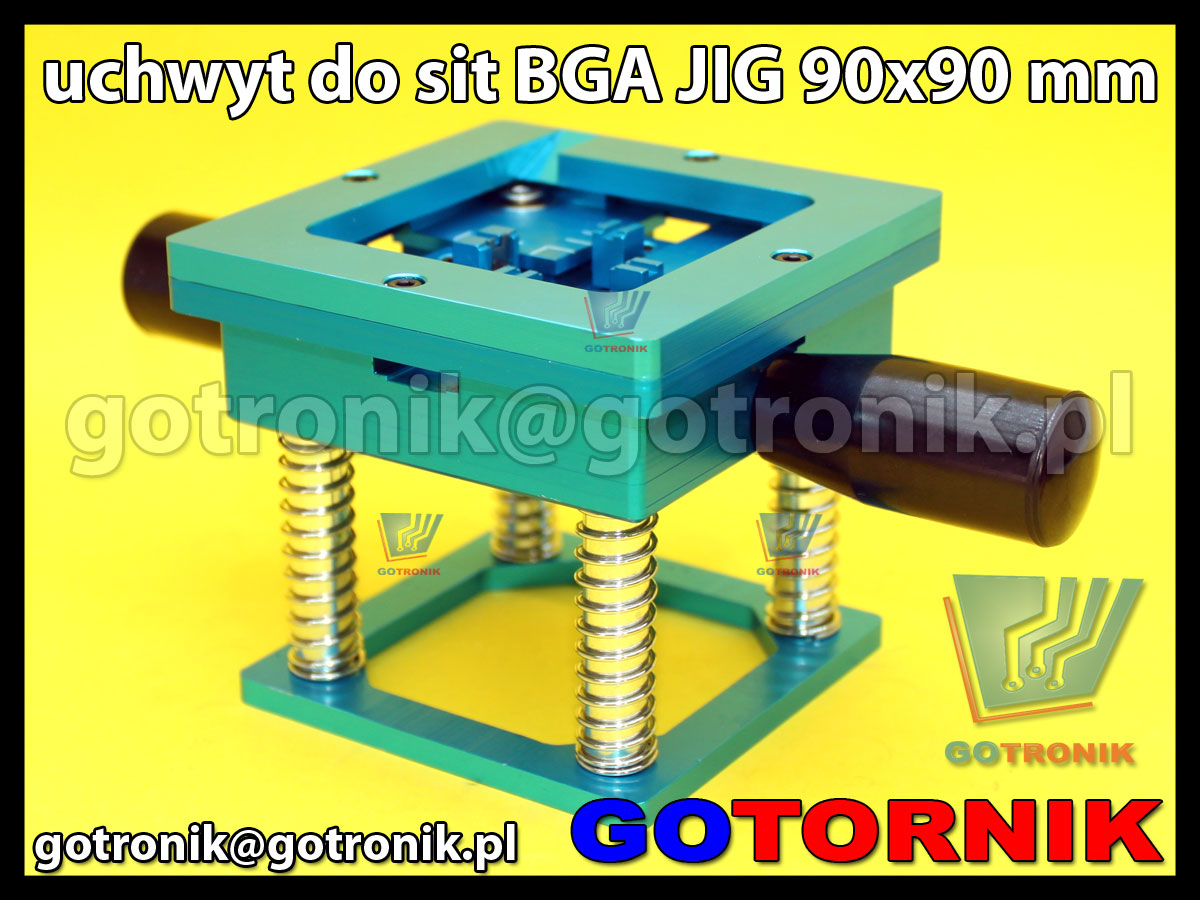

Uchwyt do sit BGA JIG 90x90mm - stacja do napraw
Dostępność: Dostępny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: JIG-I
Stan magazynowy:
- Opis produktu
- Recenzje produktu (0)
Stolik JIG wykorzystywany jest przy naprawach układów BGA notebooków, konsol i innych urządzeń. W stoliku JIG montuje się odpowiednie sita zależne od naprawianego elementu BGA. Dzięki stolikowi JIG sita nie odkształcają się, należy pamiętać o dociśnięciu sita w celu otrzymania w każdym punkcie stoliczka i sita tej samej temperatury.
Uchwyt do sit BGA JIG 90x90mm - stacja do napraw
Profesjonalny system naprawczy układów BGA notebooków, konsol itp. używany do stawiania kulek reallingu. Przystosowany do monażu sit o wymiarach 90x90mm , wyposażony w uchwyty które umożliwiają opuszczanie części z układem przez co można wyjąć układ z matrycy bez ryzyka przesunięcia kulek.
Stacja posiada wygodny system mocowań dla układów oraz sit co gwarantuje że podczas procesu reballingu całość się nie odkształci a kulki będą przylegać równomiernie na całej powierzchni układu. Ramka tym wyróżnia się od innych ramek iż po umieszczeniu kulek w sicie część dolną ramki możemy opuścić na dół otrzymując gotowy układ z nałożonymi kulkami. Jest to najbardziej komfortowa ramka do stawiania kulek BGA jaka jest obecnie dostępna na rynku.
Stacja wysokiej jakości bardzo dokładnie wykonana.
W zestawie imbus - klucz do pozycjonowania układów BGA i mocowania sit.
Filmy instruktażowe:
http://www.youtube.com/watch?v=o0gBJTQmmtc
http://www.youtube.com/watch?v=VTAU647jzzk&feature=endscreen&NR=1
http://www.youtube.com/watch?v=JiY9ryVPi7M
http://www.youtube.com/watch?v=Oub-CnIwHaM&feature=related
http://www.youtube.com/watch?v=FSpH5ugL8us
Dane techniczne
- zastosowanie - sita z ramką o wymiarach 90x90mm
- wymiary stacji - 90mm x 90mm x 100 mm
- minimalne wymiary układu 16x16mm
- maksymalne wymiary układu 50x50mm
W zestawie znajduje się
- cześć dolna do mocowania układu
- część górna do mocowania sit
- klucz do ustawiania wymiarów układu i mocowania sita
