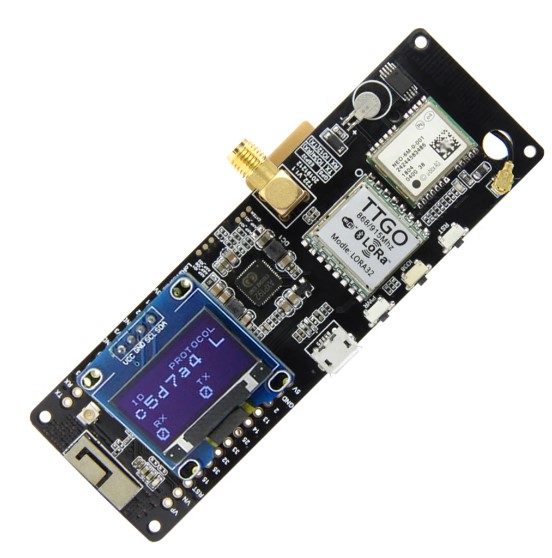

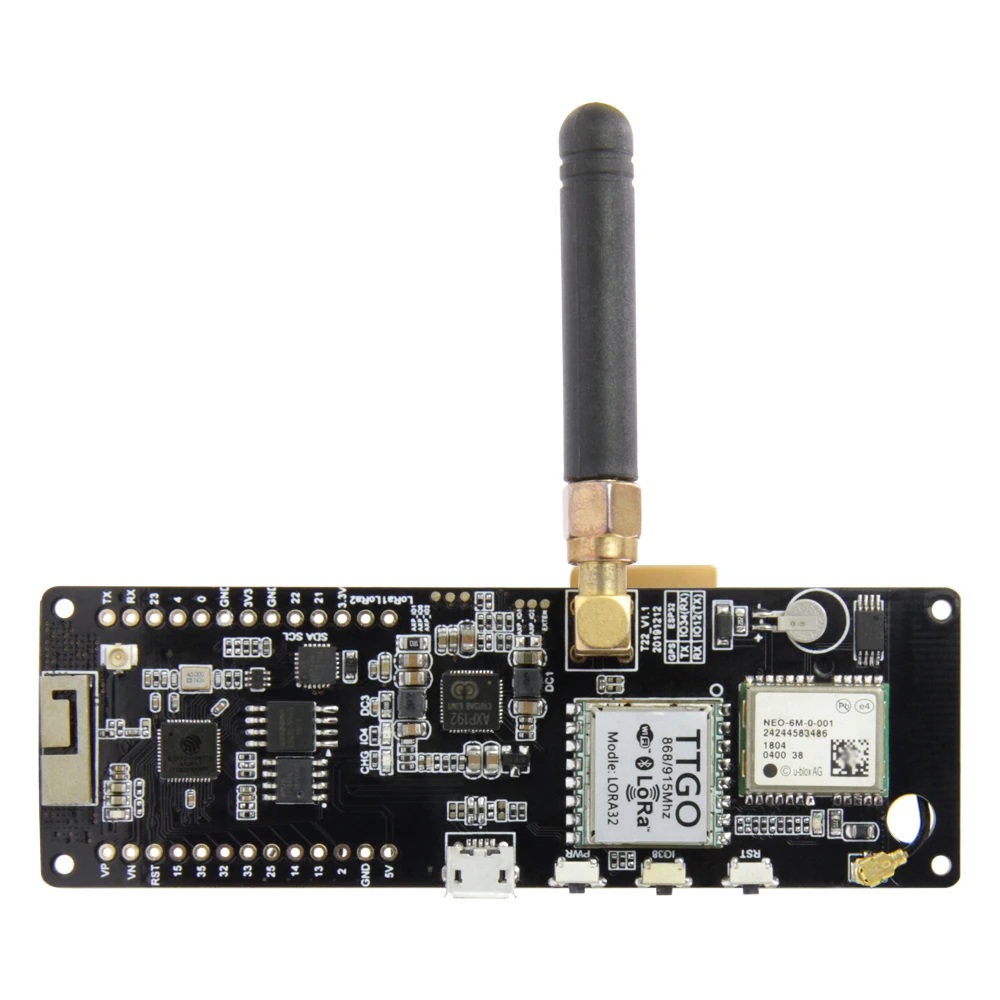

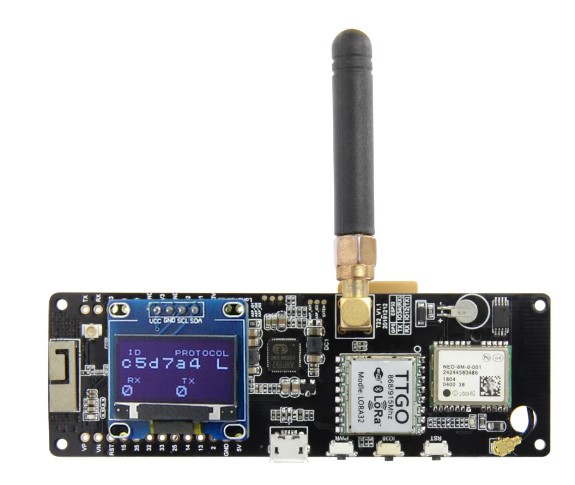

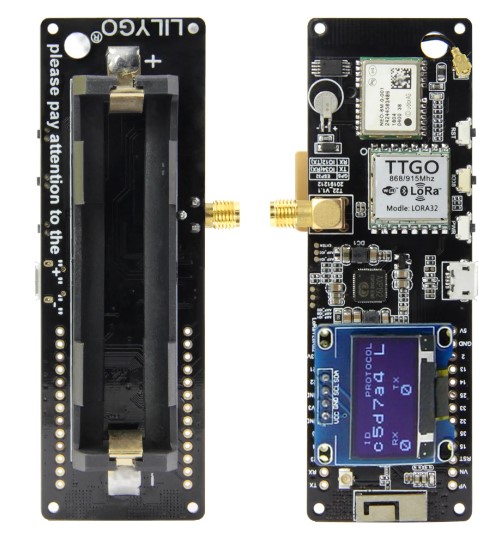

LILIGO TTGO bezprzewodowy moduł komunikacyjny Bluetooth WiFI GPS LORA 433MHz ESP32
Moduł bezprzewodowej komunikacji LilyGO TTGO jest idealnym narzędziem dla projektantów i hobbystów, którzy poszukują wszechstronnego rozwiązania do komunikacji bezprzewodowej. Wyposażony w układ ESP32 rev 1, ten moduł oferuje nie tylko wbudowane moduły WiFi i Bluetooth, ale także obsługuje GPS oraz LORA 433MHz, co czyni go wszechstronnym narzędziem do różnorodnych zastosowań w obszarze IoT, nawigacji czy przemysłu.
Dzięki szerokiemu zakresowi parametrów, w tym dużym możliwościom konfiguracji, moduł ten daje użytkownikom pełną kontrolę nad transmisją danych oraz odbiorem sygnałów. Zintegrowany wyświetlacz OLED pozwala na wygodne monitorowanie danych na żywo, a kompatybilność z wieloma platformami programistycznymi, takimi jak Arduino czy STM32, ułatwia integrację z istniejącymi projektami. Wraz z niewielkimi wymiarami, moduł ten staje się niezastąpionym narzędziem dla projektów wymagających wydajnej i niezawodnej komunikacji bezprzewodowej.
Parametry techniczne
- produkt: moduł bezprzewodowej komunikacji Bluetooth, Wi-FI, GPS NEO-6M, LORA 433MHz
- producent: LILYGO TTGO
- oparty o układ ESP32 rev 1
- wbudowany moduł komunikacyjny WiFi
- wbudowany moduł komunikacyjny Bluetooth
- pamięć PSRAM 8MB
- pamięć Flash 4MB
- złącze anteny LORA na RG316 - antena w zestawie
- częstotliwość nadajnika 433MHz
- funkcja cyfrowego RSSI
- automatyczna korekcja częstotliwości
- złącze micro USB-B do zasilania modułu
- przyciski sterujące
- automatyczne kontrola wzmocnienia
- wykrywanie niskiego sygnału
- wysoce konfigurowalny modułu do obsługi pakietu danych
- GPS: moduł GLS NEO-6M
- napięcie zasilania modułu GPS: 3V - 5V
- docelowo można zastosować antenę ceramiczną
- zapis parametrów konfiguracji w pamięci EEPROM
- wbudowany akumulator 18650 (brak w zestawie)
- domyśla prędkość transmisji 9600
- napięcie zasilania modułu 5V/1A
- prąd ładowania 500mA
- złącze akumulatora 3,7-4,2V
- napięcie robocze: 1,8 ~ 3,7 V
- dopuszczalny prąd: 10 ~ 14 mA
- prąd przesyłania:
► 120 mA+20 dBm
► 90 mA+17 dBm
► 29 mA+13 dBm
- częstotliwość pracy: 433/470 MHz (wersja 433 HMZ)
- moc przesyłania: +20 dBm
- czułość odbioru:
-139dBm przy LoRa i 62,5 khz i SF = 12 i 146 bps
-136dBm LoRa i 125 khz i SF = 12 i 293 bps
-118dBm LoRa i 125 khz i SF = 6 & 9380 bps
-123 dBm przy FSK i 5 kHz i 1,2 Kbps
- błąd częstotliwości: +/-15 kHz
- przestrzeń FIFO: 64 bajty
- szybkość transmisji danych:
► 1,2 K ~ 300 Kbps przy FSK
► 0,018 K ~ 37,5 Kb/s przy LoRa
- tryb modulacji: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
- interfejs wbudowany: SPI
- prąd uśpienia:
► 0,2 uA uśpienie
► 1,5 uA przy IDLE
► temperatura robocza: -40 ℃ - 85 ℃

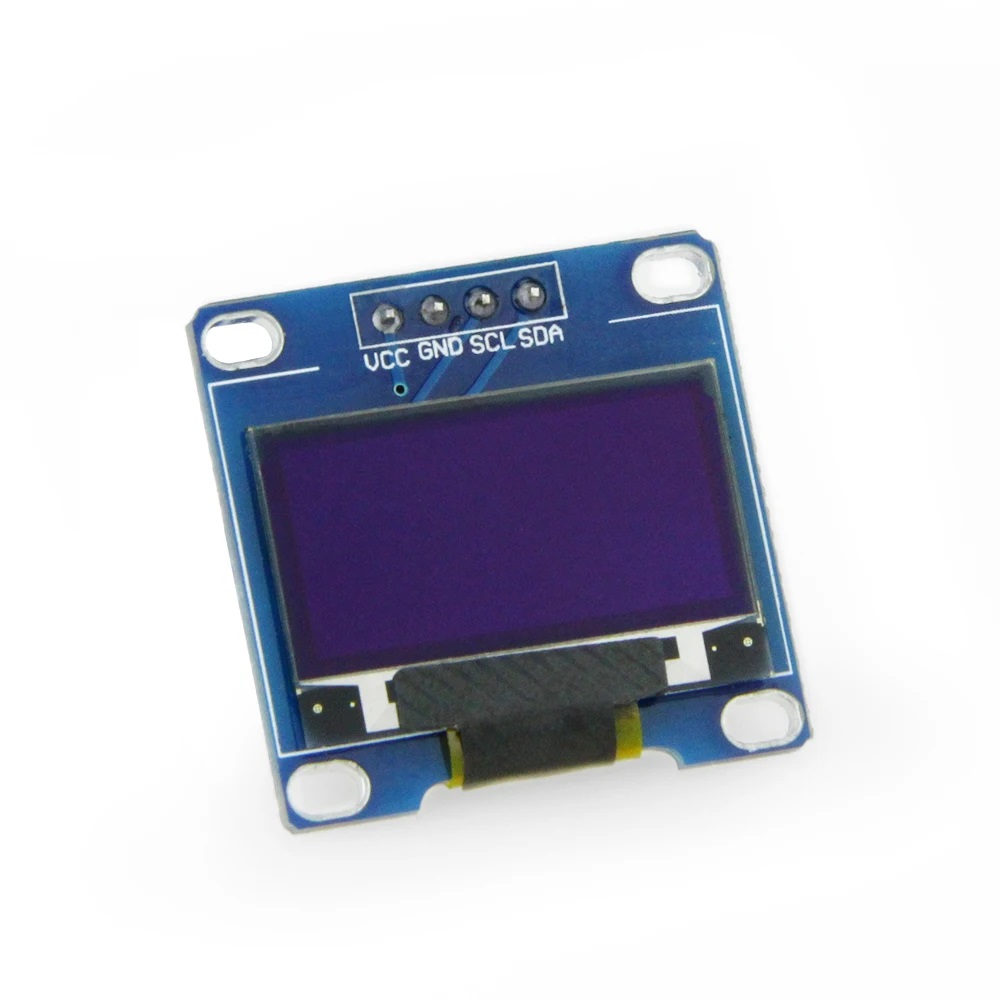

- wyświetlacz OLED
► rozmiar: 0,96 cala
► wysoka rozdzielczość: 128 * 64
► kolor: Biały
► kąt widzenia: > 160°
► sterownik IC: SSD1306
► temperatura pracy: -30℃ ~ 80℃
- wymiary modułu: 27,0 mm x 27,0 mm x 4,1 mm
Obsługuje wiele układów sterujących: W pełni kompatybilny z Arduino, serii 51, MSP430, STM32/2, chipem CSR itp. (wiele rutyn w celach informacyjnych)
Szerokie wsparcie napięcia: bez modyfikacji, obsługuje bezpośrednio 3,3 V ~ 5 V DC
Bardzo niskie zużycie energii: Normalna praca wynosi 0,04 W
Port IO zajmuje minimalny wyświetlacz: Komunikacja IIC, o ile dwa porty IO
Przydatne materiały

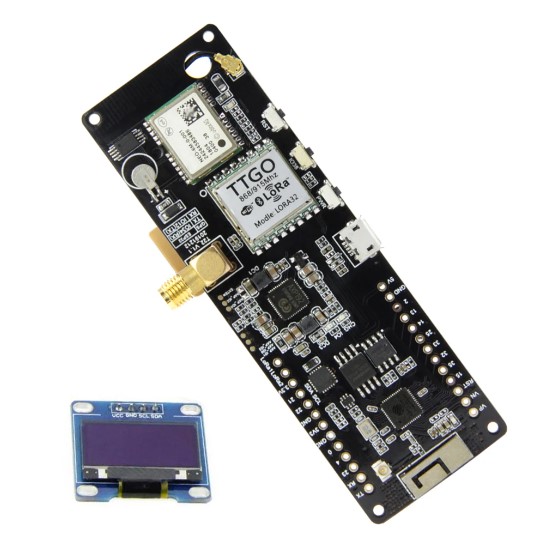

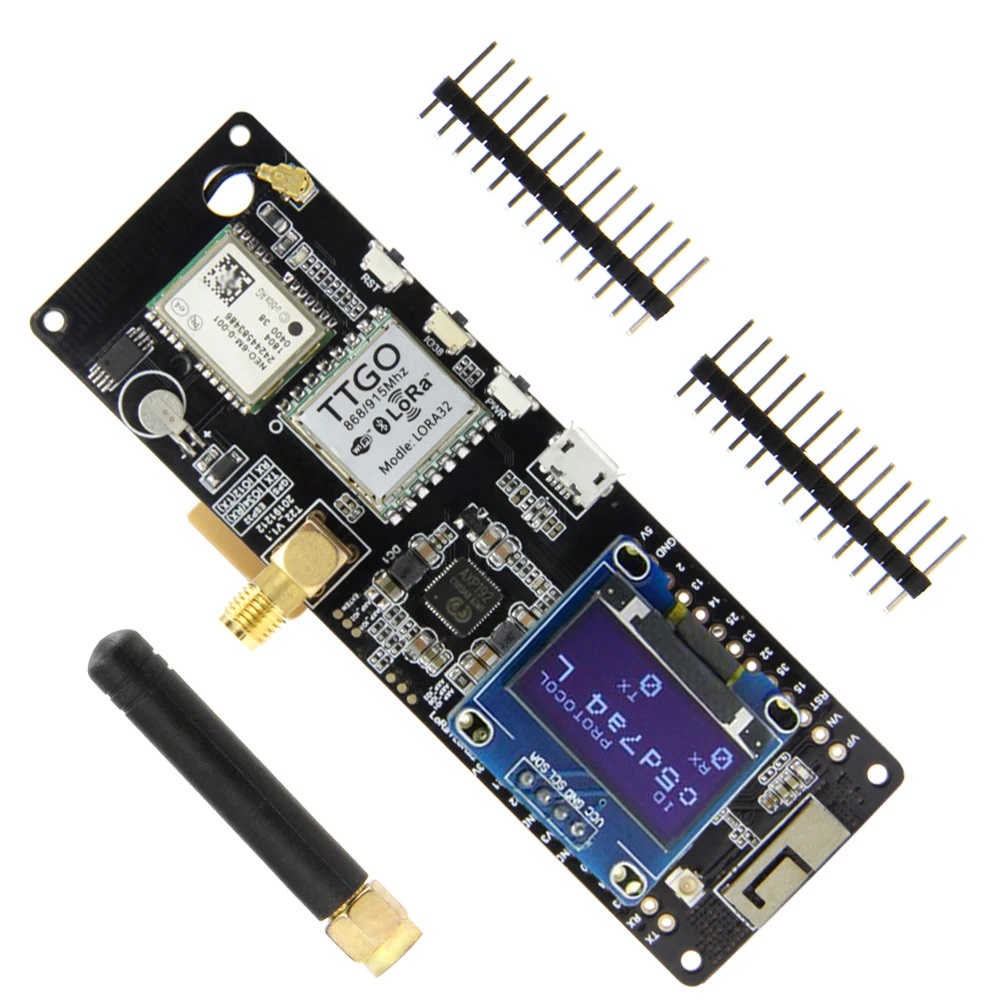

Zestaw zawiera
- 1 x moduł komunikacyjny TTGO 433MHz
- 1 x antena dostosowana do częstotliwości
- 1 x zestaw pinów
- 1 x wyświetlacz LCD
