TSOP48 na DIP42 płytka drukowana PCB
Dostępność: Wkrótce dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: PCB-135
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

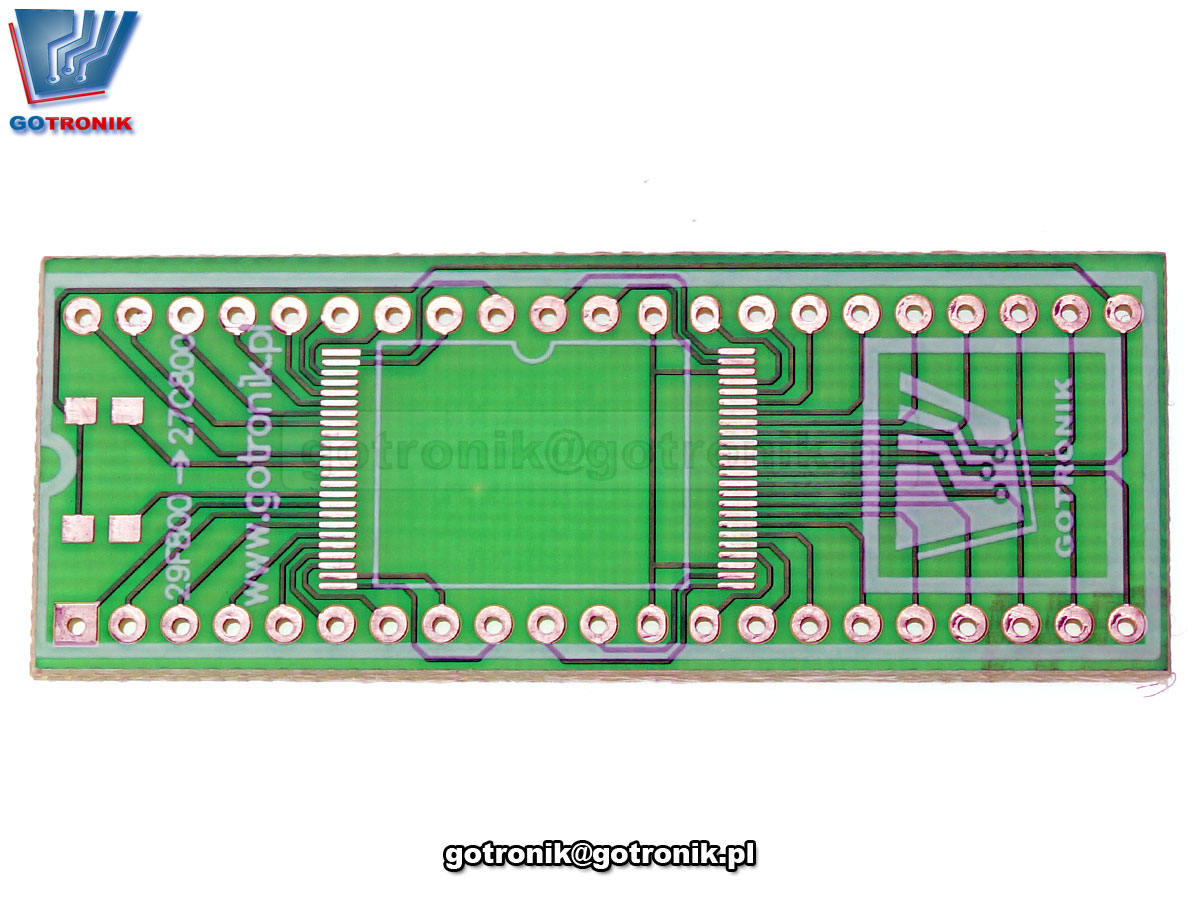

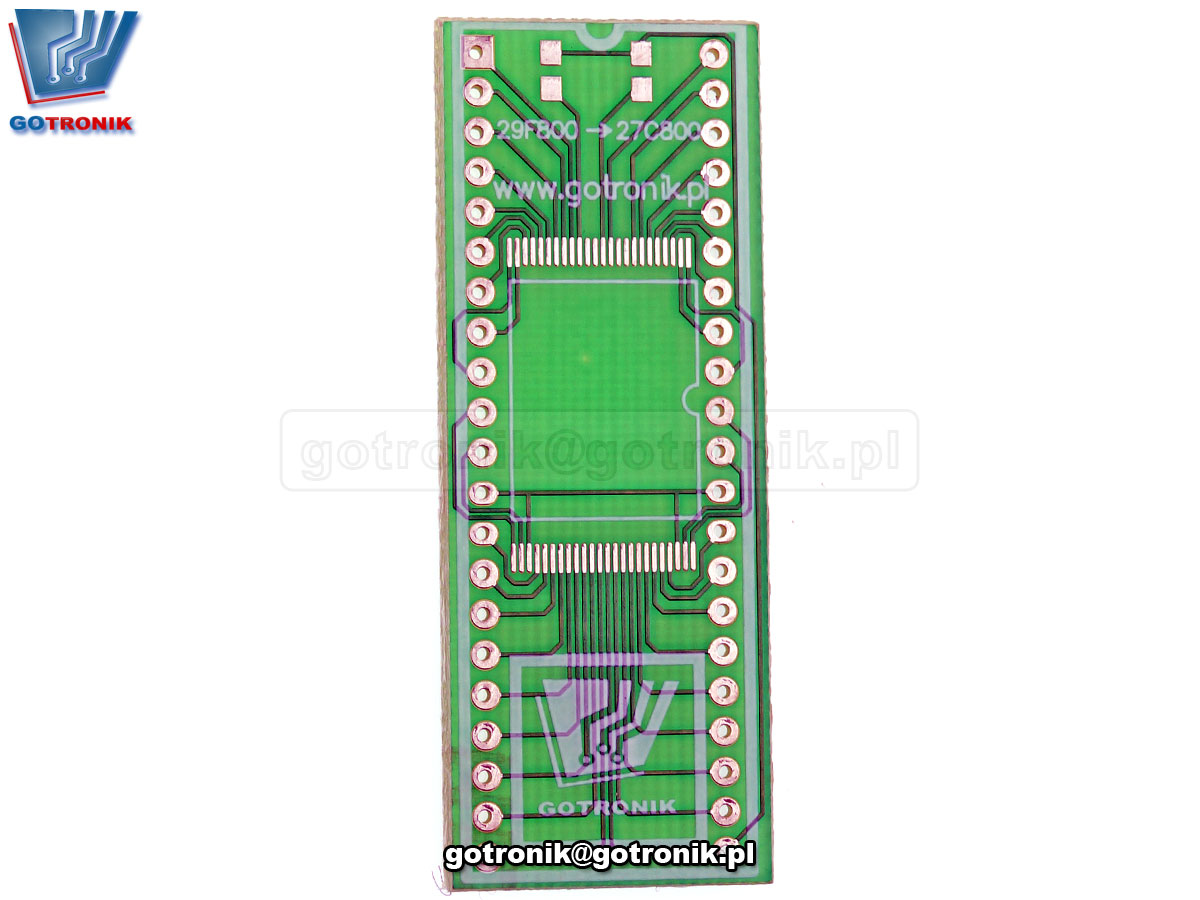

TSOP48 na DIP42 płytka drukowana PCB
Płytka drukowana PCB jednostronna adaptera z obudowy SMD TSOP48pin raster 0,5mm na DIP42. Płytka drukowana adaptera umożliwia wykorzystanie pamięci FLASH typu 29F800B w miejsce pamięci EPROM 27C800. Pamięci flash kasowane są elektrycznie. Pamięci EPROM jest to pamięci typu OTP czyli z języka angielskiego One Time Programming jednokrotnego programowania lub z okienkiem do kasowania promieniami UV przy pomocy specjalnego kasownika. Pamięci typu FLASH kasowane są elektrycznie przy pomocy programatora. Wykorzystanie pamięci FLASH jest zatem wygodniejsze przy pracach serwisowych w elektronice. Adapter ten wył popularny przy modyfikacjach firmware tunerów satelitarnych.

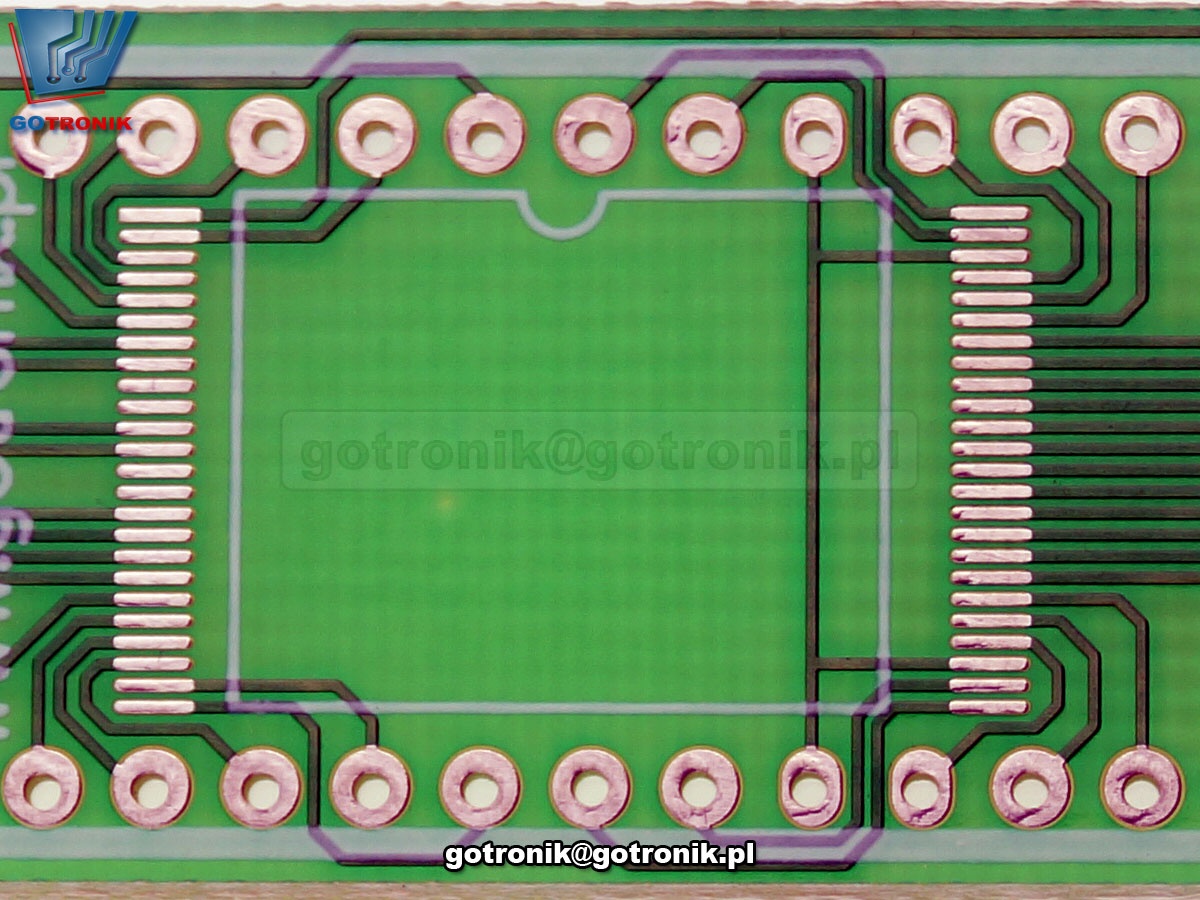

W tej chwili proponujemy sprzedaż płytek w celach dydaktycznych do nauki lutowania. Jest to profesjonalnie wykonana płytka drukowana jednostronna, pocynowana i z solder maską. Proszę zwrócić szczególną uwagę że solder-maska znajduje się pomiędzy padami - wyprowadzeniami układu TSOP48. Odległość pomiędzy poszczególnymi wyprowadzeniami TSOP wynosi 0,5mm, a więc płytka drukowana jest wykonana bardzo precyzyjnie. Płyta ta stonowi idealny poligon doświadczalny przy pierwszych próbach z lutowaniem tak precyzyjnego układu scalonego SMD. Płytka drukowana jest profesjonalnie wykonana i jeśli nie uda nam się poprawnie przylutować układu TSOP48 to znaczy że nasza technika lutowania jest niedopracowana i trzeba jeszcze zdobywać doświadczenia. W przypadku zniszczenia lutowanej płytki drukowanej PCB poprzez przegrzanie, wyrwanie ścieżek i innych uszkodzeń nie ponosimy dużych strat jakie moglibyśmy ponieść w przypadku uszkodzenia innego działającego urządzenia elektronicznego np. klienta na którym uczylibyśmy się lutować.
raster - parametr określający odstęp pomiędzy wyprowadzeniami nóżek układu scalonego.
W tej chwili proponujemy sprzedaż płytek w celach dydaktycznych do nauki lutowania. Jest to profesjonalnie wykonana płytka drukowana jednostronna, pocynowana i z solder maską. Proszę zwrócić szczególną uwagę że solder-maska znajduje się pomiędzy padami - wyprowadzeniami układu TSOP48. Odległość pomiędzy poszczególnymi wyprowadzeniami TSOP wynosi 0,5mm, a więc płytka drukowana jest wykonana bardzo precyzyjnie. Płyta ta stonowi idealny poligon doświadczalny przy pierwszych próbach z lutowaniem tak precyzyjnego układu scalonego SMD. Płytka drukowana jest profesjonalnie wykonana i jeśli nie uda nam się poprawnie przylutować układu TSOP48 to znaczy że nasza technika lutowania jest niedopracowana i trzeba jeszcze zdobywać doświadczenia. W przypadku zniszczenia lutowanej płytki drukowanej PCB poprzez przegrzanie, wyrwanie ścieżek i innych uszkodzeń nie ponosimy dużych strat jakie moglibyśmy ponieść w przypadku uszkodzenia innego działającego urządzenia elektronicznego np. klienta na którym uczylibyśmy się lutować.
raster - parametr określający odstęp pomiędzy wyprowadzeniami nóżek układu scalonego.
dane techniczne:
- płytka drukowana adaptera TSOP48 na DIP42/DIL42
- miejsce na układ TSOP48pin z rasterm 0,5mm
- wyprowadzenia na DIP42 z rasterm 2,54mm
- miejsce na rezystory podciągające 10k w obudowie 0805
- możliwe wykorzystanie pamięci FLASH w miejsce EPROM:
AM29F800bb w miejsce 27C800
AM29F400bb w miejsce 27C400
AM29F200bb w miejsce 27C200
itp. - zabezpieczona soldermaską
- laminat FR4 / 1.50mm
- powiercone otwory
- cynowana metodą HAL
- jednostronna płytka drukowana PCB
- profesjonalne wykonanie
- wymiary: 55 x 21mm
Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:
Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:
Nauka lutowania elementów elektronicznych SMD:
Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:
Nauka lutowania elementów elektronicznych SMD:
zdjęcia:
