TPA3116D2 wzmacniacz mocy audio 2.1 2x50W +100W 12V-24V
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-380
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
TPA3116D2 wzmacniacz mocy audio 2.1 2x50W +100W 12V-24V
Moduł stereo wzmacniacza mocy audio 2.1 o maksymalnej mocy wyjściowej 2 x 50W dla kanału lewego i prawego, oraz do 100W dla głośnika niskotonowego subwoofera. Wzmacniacz napędzany jest dwoma układamiTPA3116D2 pracujący w nowoczesnej cyfrowej klasie klasie D. Dodatkowo wzmacniacz podsiada wbudowany aktywny filtr dolnoprzepustowy dla 3 kanału do podłączenia subwoofera, czyli głośnika niskotonowego (basowego). Konstrukcja filtra dolnoprzepustowego oparta jest o niskoszumowy wzmacniacz operacyjny NE5532. Szeroki zakres napięcia zasilającego od 12V do 24V pozwala zastosować wzmacniacz oparty na TPA3113D2 dobrać zasilacz lub zainstalować go w car audio.

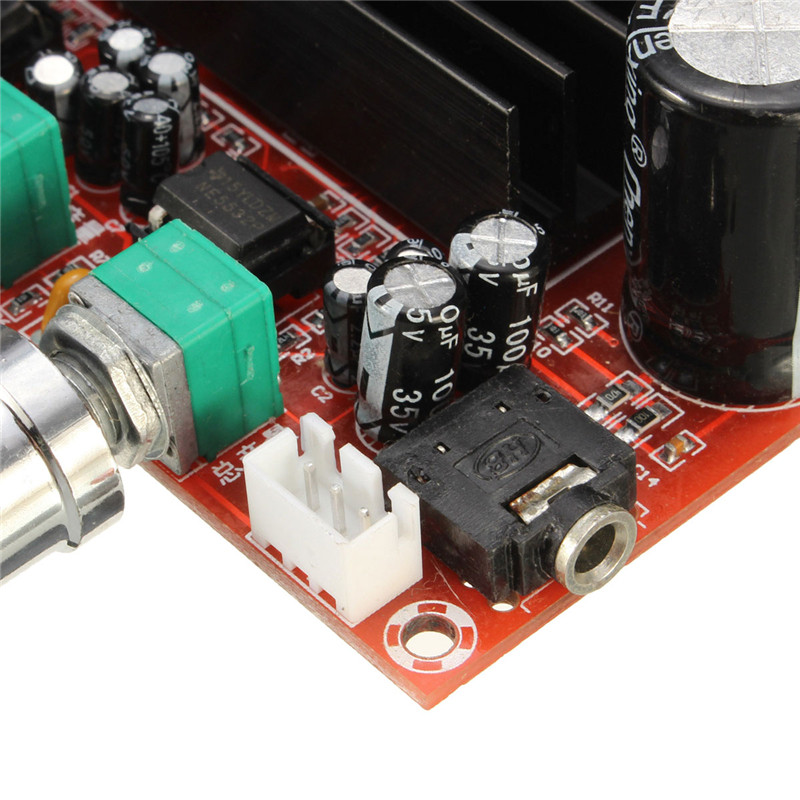

Zastosowanie, podłączenie wzmacniacza mocy TPA3116D2 jest bardzo proste. W pierwszej kolejności należy doprowadzić sygnał wejściowy audio do wejścia liniowego: do dyspozycji mamy do wyboru gniazdo Jack 3,55 lub złącze 3pin. Sygnał podajemy z wyjścia np. karty dźwiękowej, odtwarzacza MP3, CD, DVD, komórki, smartfona, tabetu itp. Następnie przykręcamy przewody od kolumny lub głośnika do złącz R i L out, oraz głośnika basowego subwoofer pasywny. Na samym końcu przykręcamy przewody zasilające go złącza gdzie Gnd to masa, a Vcc plus zasilania lub wkładamy wtyczkę do standardowego gniazda DC-JACK. Należy zachować poprawność podłączenia polaryzacji i podać napięcie stałe DC z zakresu od 12V do 24V. Wzmacniacz wtedy jest gotowy do pracy.
Do dyspozycji mamy 3 potencjometry: potencjometr do regulacji wzmocnienia - głośności wyjścia filtra dolnoprzepustowego czyli subwoofera. Drugi (środkowy) potencjometr reguluje częstotliwość odcięcia. Trzeci potencjometr służy do regulacji poziomu głośności sterego, czyli kanału lewego i prawego.
Do dyspozycji mamy 3 potencjometry: potencjometr do regulacji wzmocnienia - głośności wyjścia filtra dolnoprzepustowego czyli subwoofera. Drugi (środkowy) potencjometr reguluje częstotliwość odcięcia. Trzeci potencjometr służy do regulacji poziomu głośności sterego, czyli kanału lewego i prawego.
dane techniczne - parametry:
w skład zestawu wchodzi:
- wzmacniacz pracujący w cyfrowej klasie D
- zbudowany w oparciu o układ dwa układy: TPA3116D2
- wzmacniacz mocy do audio stereo typu 2.1
- moc wyjściowa: 2 x 50W
stereo kanał lewy i prawy
- moc dla subwoofera: 100W
głośnika niskotonowego
- aktywny filtr dolnoprzepustowy na układzie NE5532
- pasmo przenoszenia: 14Hz - 100kHz
- napięcie zasilania: 12V do 24Vdc
- impedancja głośników 4Ω - 8Ω
- potencjometr do regulacji siły wzmocnienia (głośności)
- potencjometr do regulacji częstotliwości odcięcia głośnika niskotonowego subwoofera
- potencjometr do regulacji siły wzmocnienia (głośności) głośnika niskotonowego subwoofera
- wejście liniowe sygnału audio:
---> gniazdo Jack 3,5mm
---> złącze 3pin Lin Gnd Rin - wyjście ze wzmacniacza do podłączenia kolumn lub głośników:
---> terminal block ARK do przykręcenia przewodów - złącze zasilania:
--> do przykręcenia przewodów
--> gniazdo DC-JACK
- profesjonalnie wykonana płytka drukowana PCB dwustronna z metalizacją otworów

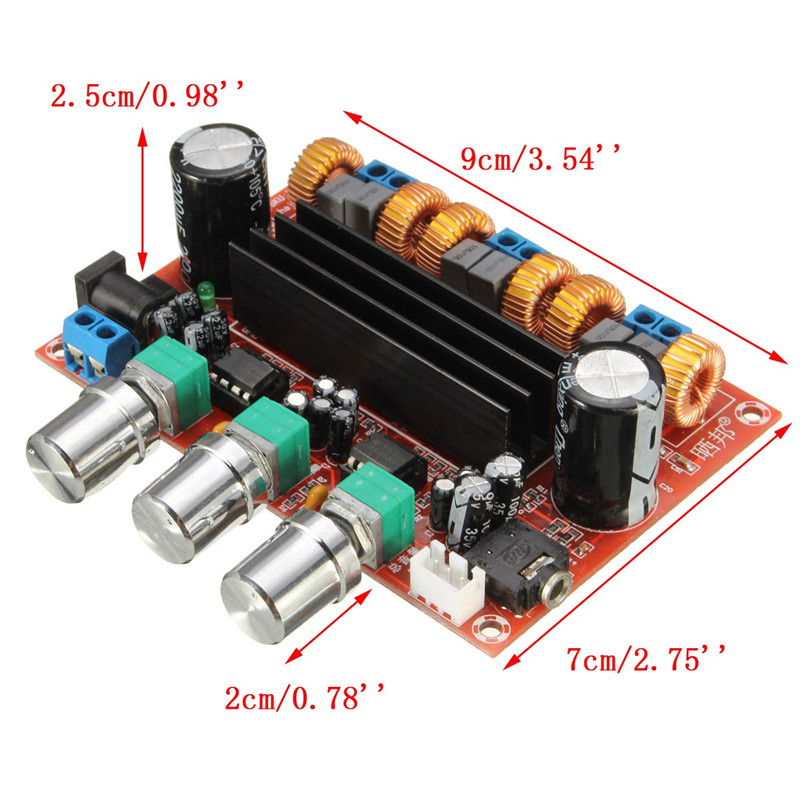

- wymiary: 100 x 90 x 25mm
- moduł wzmacniacza mocy TPA3116D2

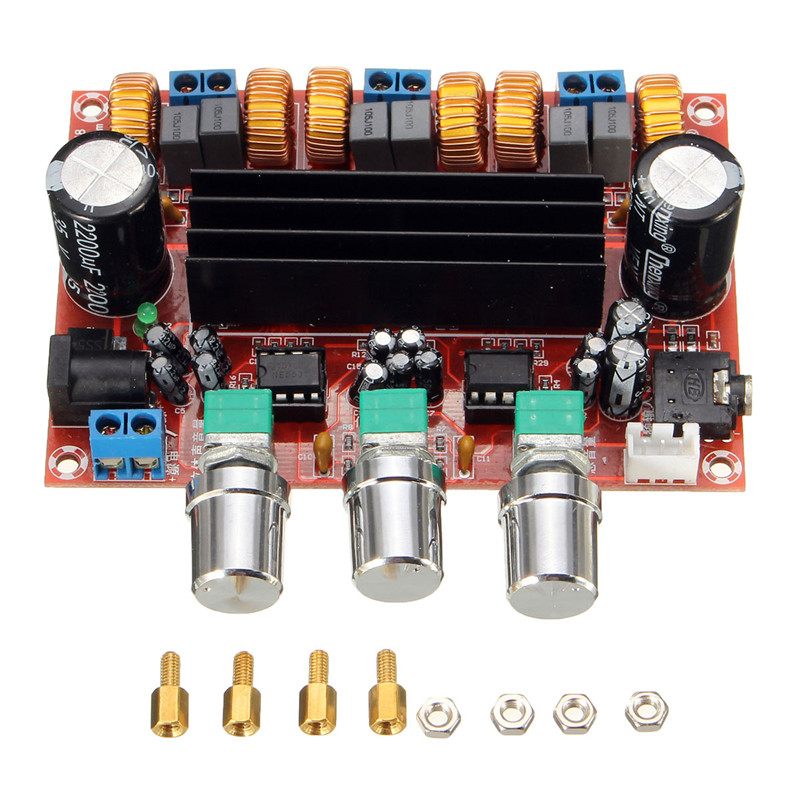

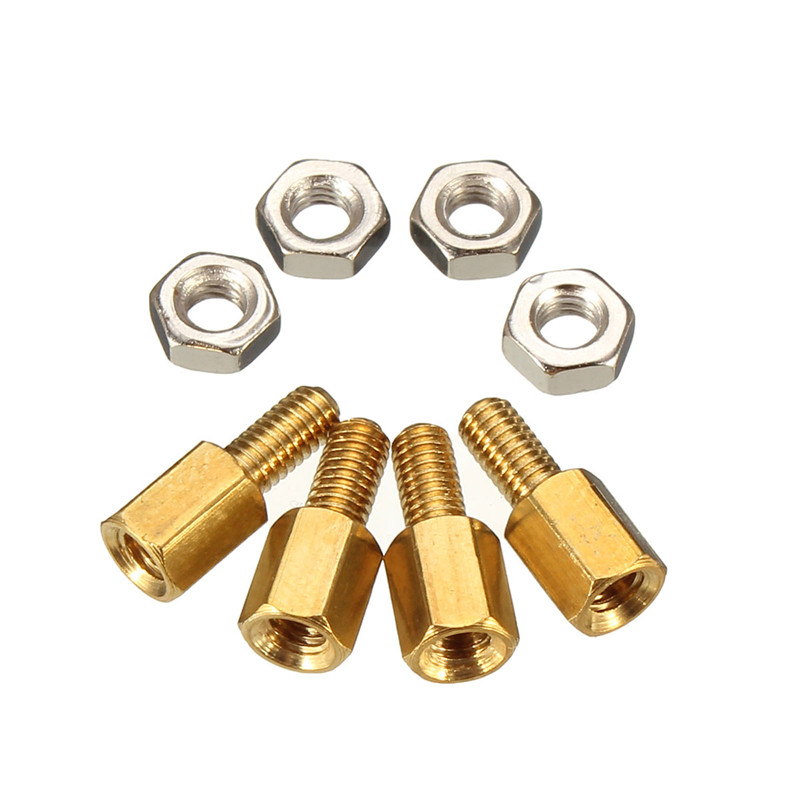

- kołki dystansowe do przykręcenia płytki drukowanej

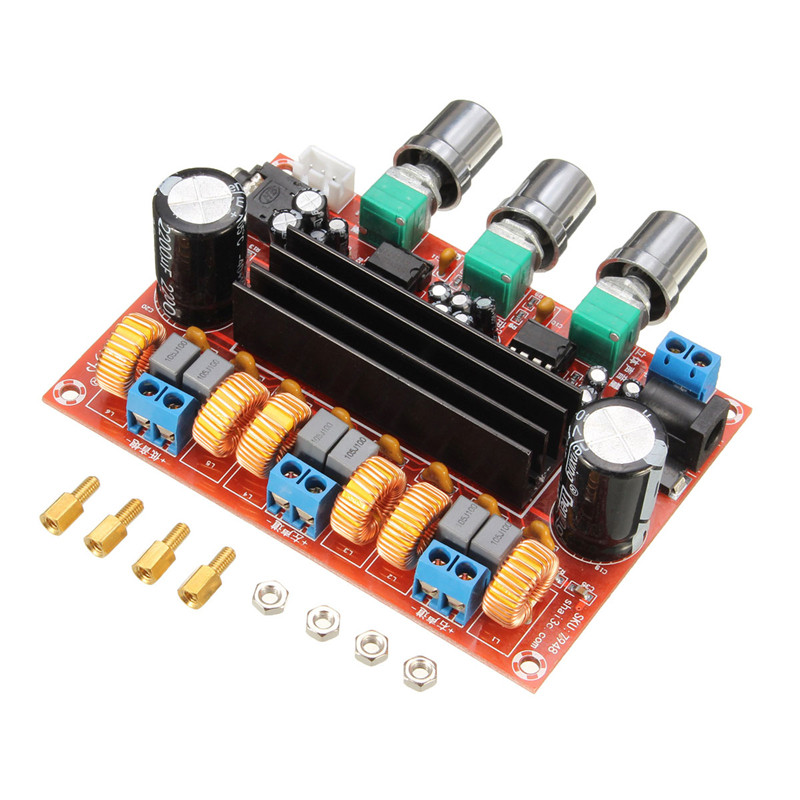

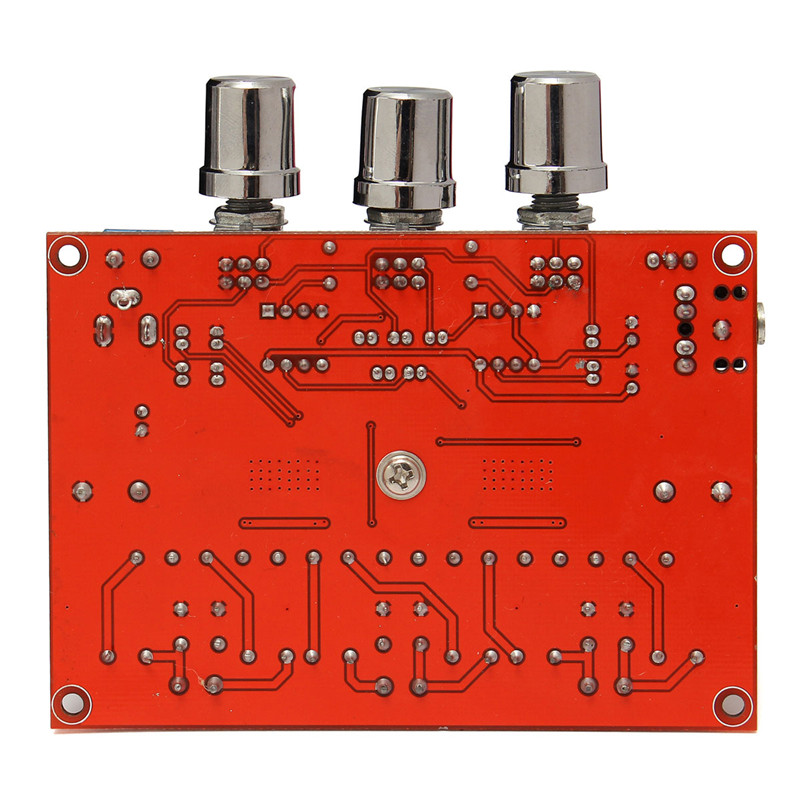

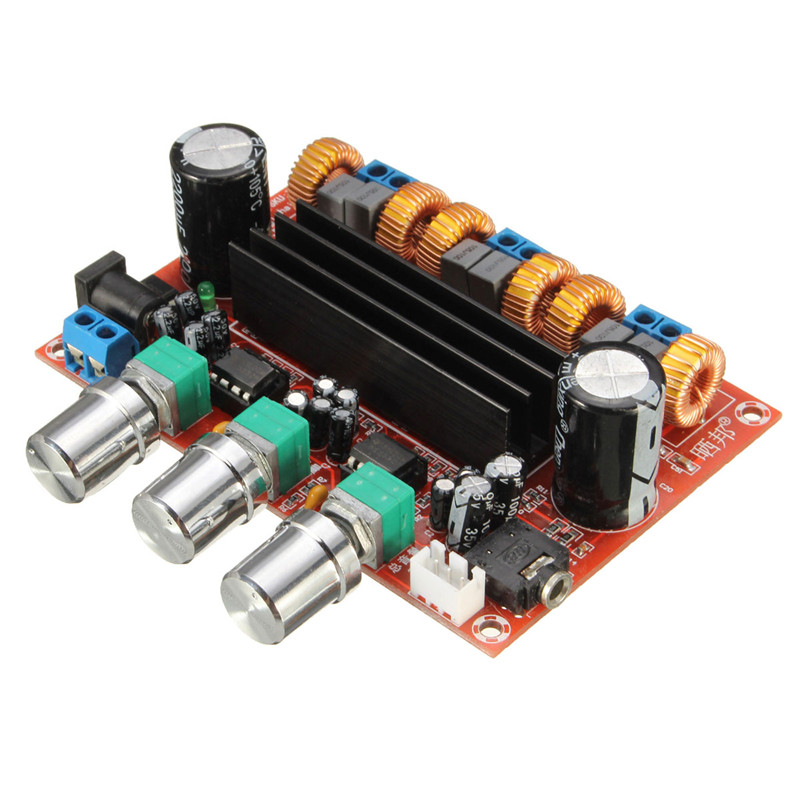

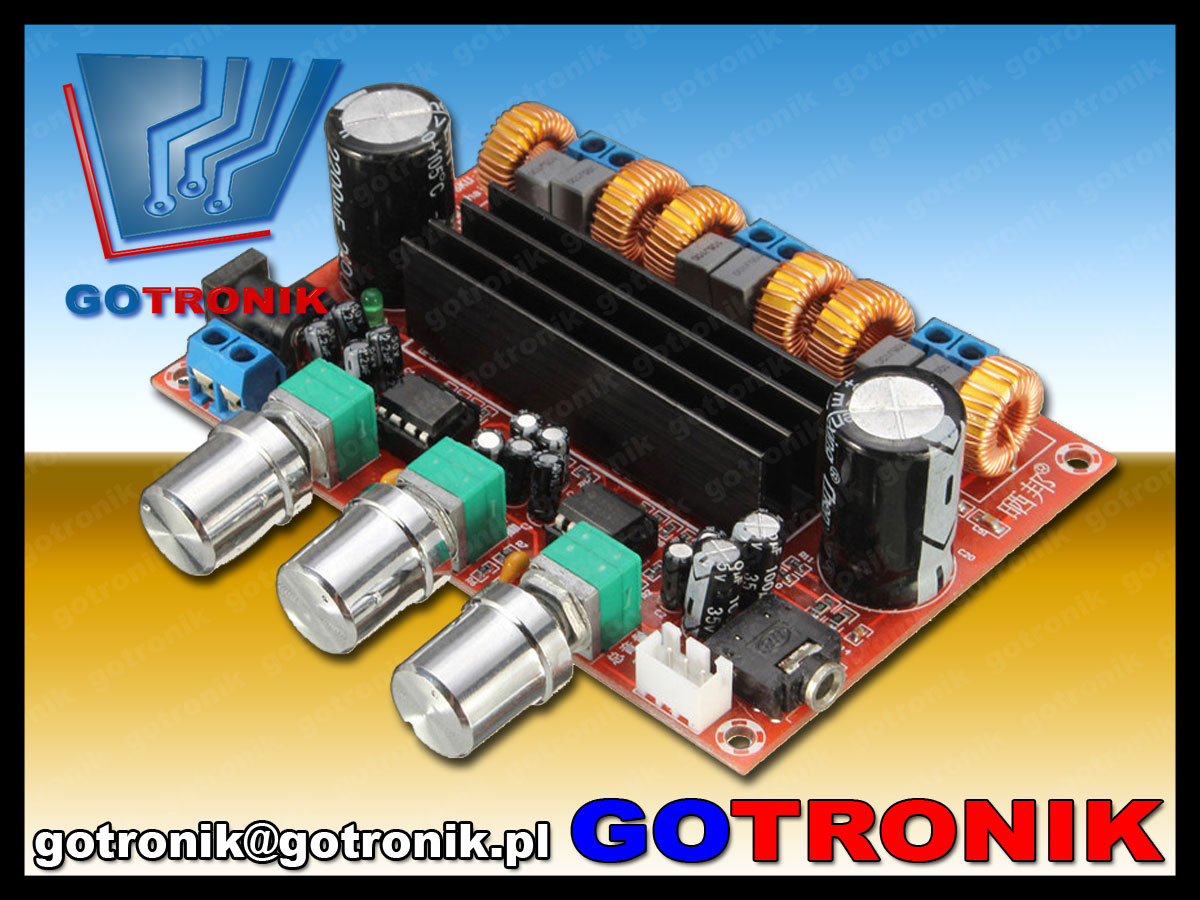

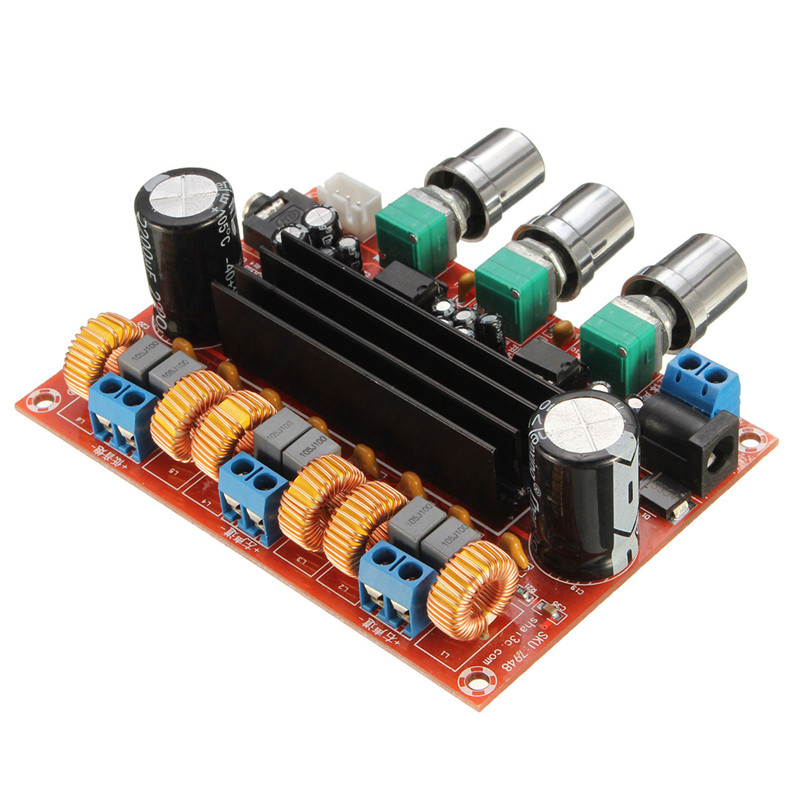

zdjęcia:
