Tester miernik elementów RLC i półprzewodników
* ZESTAW DO SAMODZIELNEGO MONTAŻU *

Tester miernik elementów RLC i półprzedowników

Zestaw do samodzielnego montażu umożliwiający zbudowanie testera elementów pasywnych RLC i elemntów półprzewodnikowych typu diody, tranzystory bipolarne pnp/npn, unipolarne N, P -channel MOSFET, JFET FET , tyrystory itp.

zakresy pomiarowe  / parametry testera:
  • pomiar rezystancji: 0,5Ω - 50MΩ
  • pomiar pojemności: 30pF-100mF (pomiar ESR powyżej 2uF)
  • pomiar indukcyjności: 0.01mH-10H
  • zasilanie: bateria 6FF22 9V lub napięcie stałe 5.5-12V DC
  • mikrokontroler: ATmega168
  • pobór prądu w trybie czuwania: 0,02uA
  • pobór prądu w czasie pracy: 25mA


prezentacja działania zmontowanego urządzenia:
--> Instrukcja VIDEO W PRZYGOTOWANIU <--

Zestaw do samodzielnego montażu tzw. KIT, DIY. Ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT.

instrukcja montażu zestawu:
--> Instrukcja montażu  VIDEO W PRZYGOTOWANIU <--


ocena stopnia trudności:

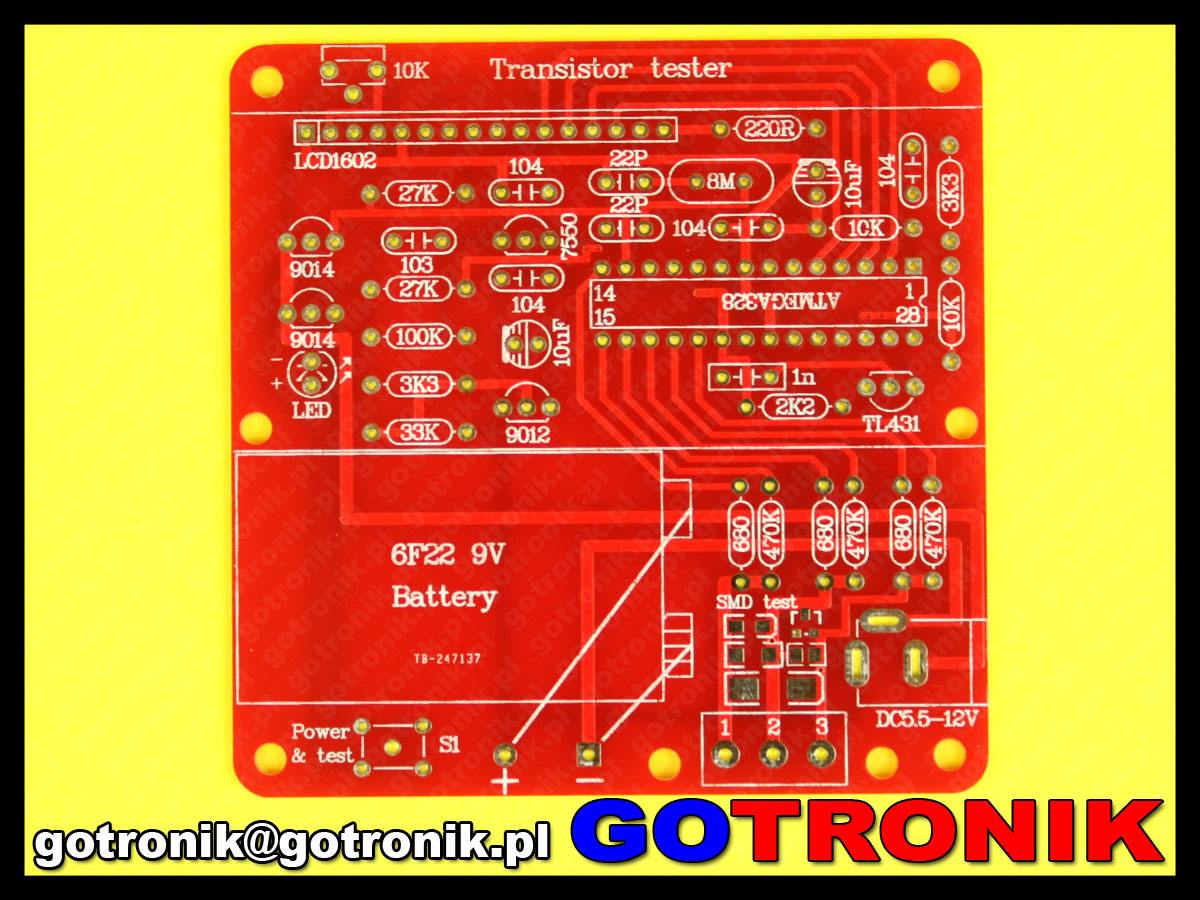

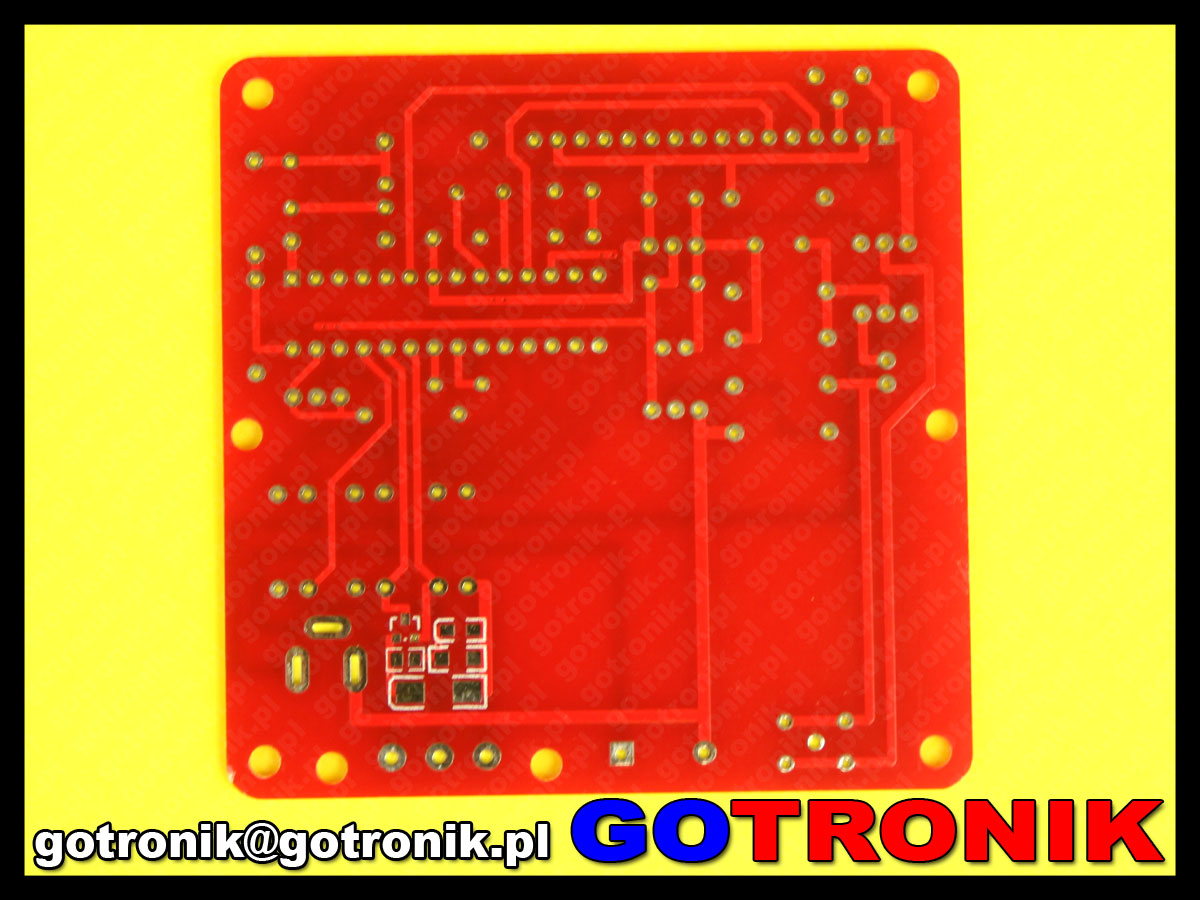

  • płytka dwustronna z metalizacją otworów
  • solder-maska -TAK
  • opis montażowy na płytce drukowanej - TAK
  • schemat ideowy - NIE
  • schemat montażowy - NIE
  • typ montażu: przewlekany THT
  • elementy montowane powierzchniowo SMD: brak
  • elementy wymagające zachowania polaryzacji: TAK
  • urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)


zdjęcia urządzenia po zmontowaniu:

Tester miernik elementów RLC i półprzedowników  Tester miernik elementów RLC i półprzedowników  Tester miernik elementów RLC i półprzedowników
Tester miernik elementów RLC i półprzedowników  Tester miernik elementów RLC i półprzedowników  Tester miernik elementów RLC i półprzedowników

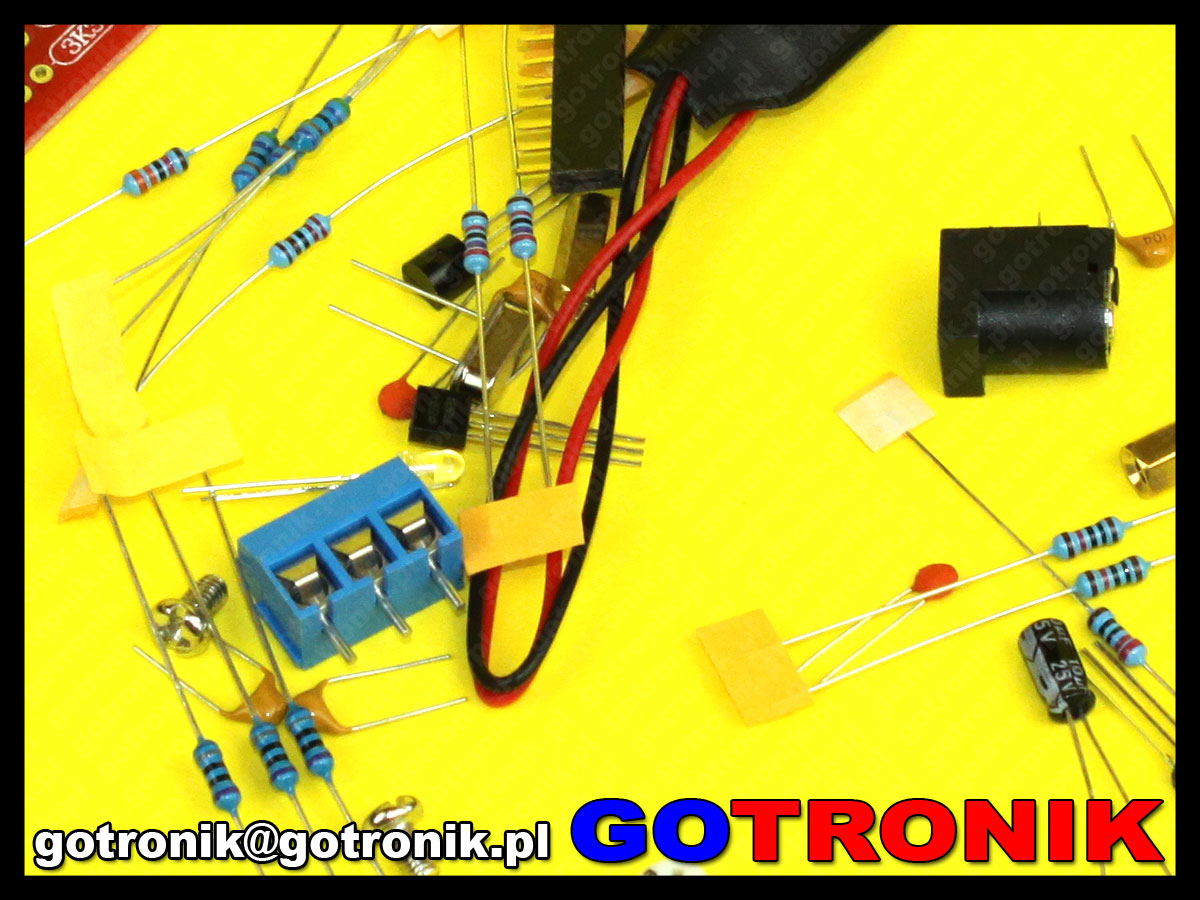

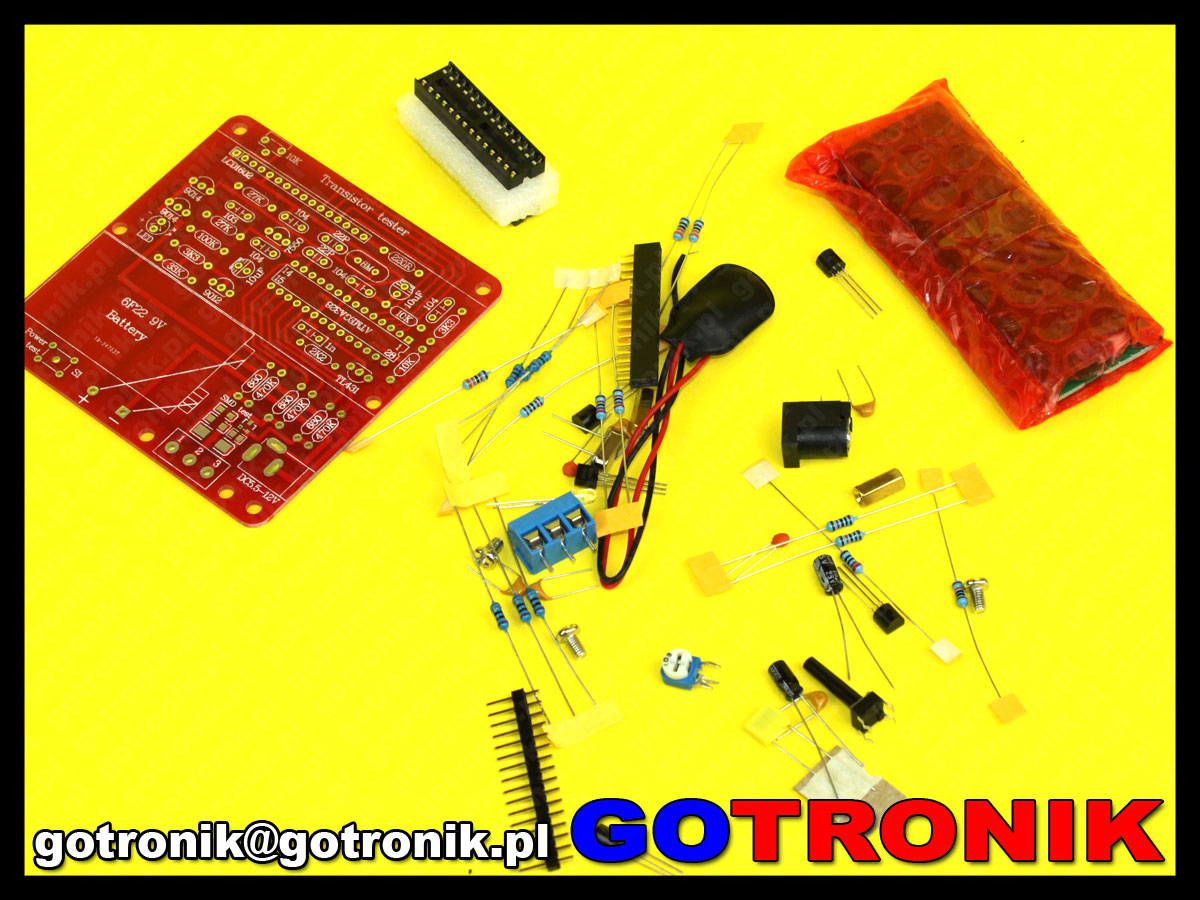

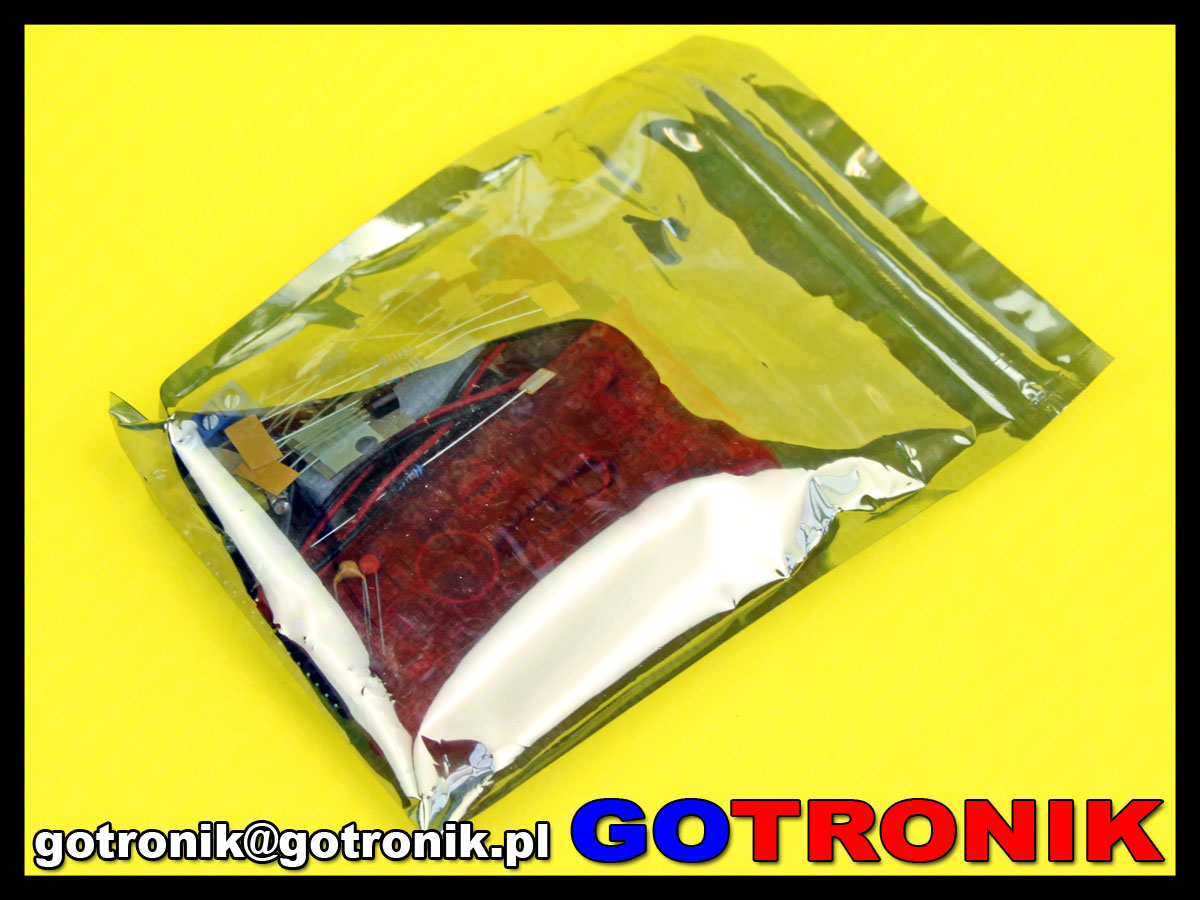

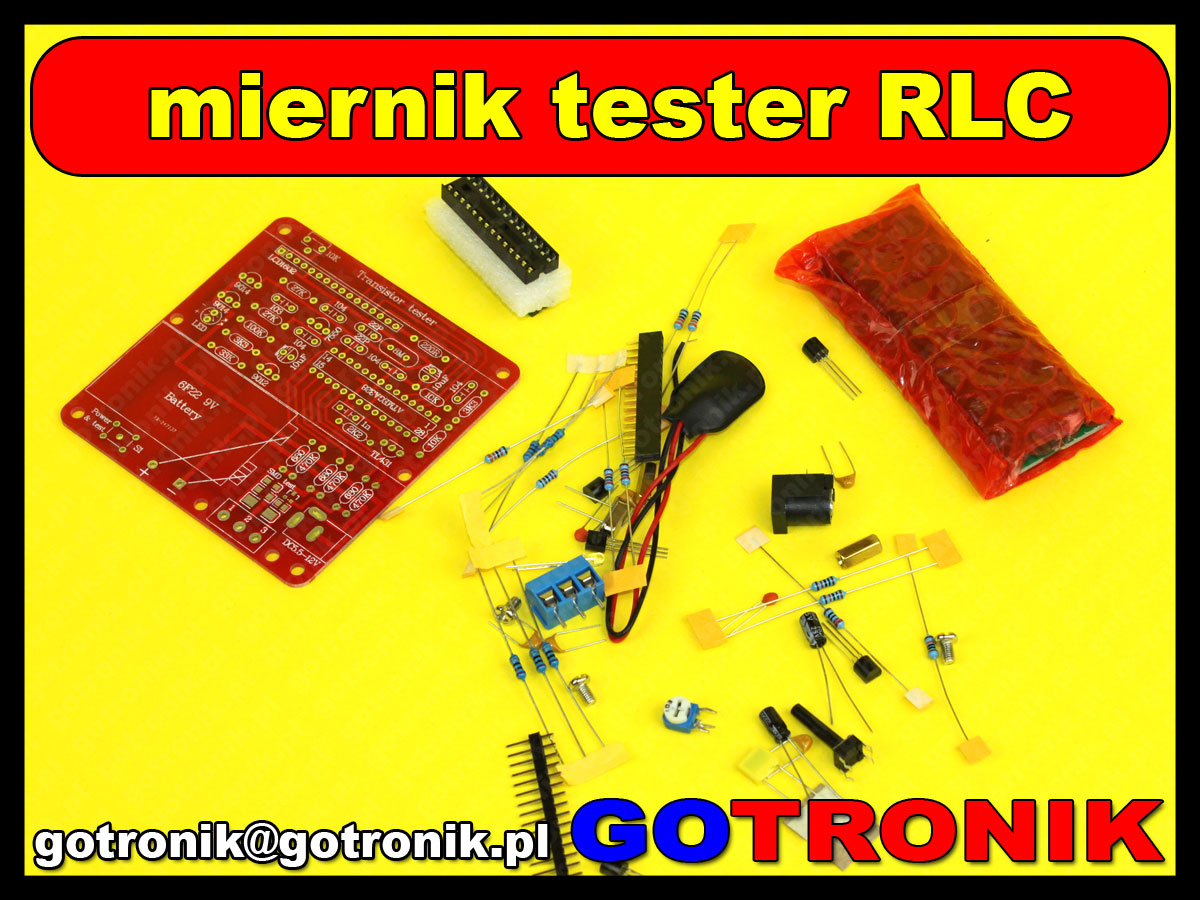

w skład zestawu wchodzi:
  • płytka PCB
  • wszystkie potrzebne elementy do budowy urządzenia (bez baterii)



zdjęcia:

Tester miernik elementów RLC i półprzedowników  Tester miernik elementów RLC i półprzedowników  Tester miernik elementów RLC i półprzedowników
Tester miernik elementów RLC i półprzedowników  Tester miernik elementów RLC i półprzedowników  Tester miernik elementów RLC i półprzedowników
Tester miernik elementów RLC i półprzedowników

Tester miernik elementów RLC i półprzedowników

Tester miernik elementów RLC i półprzedowników

Tester miernik elementów RLC i półprzedowników

Tester miernik elementów RLC i półprzedowników

Tester miernik elementów RLC i półprzedowników
Ocena produktu: Ocena produktu 5/5 Data napisania recenzji:

Po zmontowaniu i skalibrowaniu tester działa świetnie. Rozbieżności w mierzonych parametrach są niewielkie, pamiętajmy jednak, że to tylko tester, a nie miernik :) Jak najbardziej polecam.
