Sterownik PWM 3,3V-30V 1Hz-150kHz + UART
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-676
Kod producenta: XY-PWM1
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Sterownik PWM 3,3V-30V 1Hz-150kHz + UART
Obsługa:
Blokada zmiany ustawień
Przytrzymaj enkoder (przycisk) prez 2s do wyświetlenia się na wyświetlaczu symbolu blokady
Zmiana z trybu normalnego na precyzyjny
- Przytrzymaj enkoder przez 5s. Na wyświetlaczu pojawi się informacja o trybie
Częstotliwość jest podzielona na cztery zakresy, automatyczne przełączanie:
1. XXX (bez kropki dziesiętnej): najmniejsza wartość to 1 Hz, zakres wartości 1 Hz ~ 999 Hz
2. X.XX (przecinek dziesiętny na sto) najmniejsza wartość to 0,01 kHz, zakres 1,00kHz ~ 9,99 kHz
3. XX.X (przecinek dziesiętny na dziesięć): najmniejsza wartość to 0,1 kHz zakres wartości 10,0 kHz ~ 99,9 kHz
4. X.X.X (przecinek dziesiętny na dziesięć i sto): najmniejsza wartość to 1 kHz zakres wartości 1 kHz ~ 150 kHz
wyświetlacz częstotliwości: 100 wskazuje impuls PWM wyjściowy 100 Hz
1,01 oznacza impuls wyjściowy PWM 1,01 K
54,1 wskazuje, że wyjście PWM ma impuls 54,1 kHz
1.2.4 wskazuje, że wyjście PWM ma impuls 124 kHz
Zastosowanie sterownika PWM:
9600 bps Bity danych: 8
Stop bit: 1
Cyfra kontrolna: brak
Kontrola przepływu: brak
1. Ustaw częstotliwość PWM
„F101”: Ustaw częstotliwość na 101 Hz (od 001 do 999)
„F1.05”: ustaw częstotliwość 1,05 KHZ (1,00 ~ 9,99)
„F10,5”: Ustaw częstotliwość na 10,5 kHz (10,0 ~ 99,9)
„F1.0.5”: ustaw częstotliwość 105 kHz (1.0.0 ~ 1.5.0)
Uwaga: W trybie dokładnym maksymalna częstotliwość wynosi 15,0 kHz
2. ustawić cykl pracy PWM
Tryb normalny:
„DXXX”: ustaw cykl pracy PWM na XXX (001 ~ 100)
Takich jak D050, ustaw cykl pracy PWM na 50%
Tryb dokładny:
„DXX.X”: ustaw cykl pracy PWM na XX.X (0,1 ~ 100)
Takich jak D20.8, ustaw cykl pracy PWM na 20,8%
3. przeczytaj ustawione parametry
Wyślij ciąg „read”, aby odczytać ustawione parametry
4. Tryb modyfikacji
„MODE0”: tryb normalny
„MODE1”: Tryb dokładny

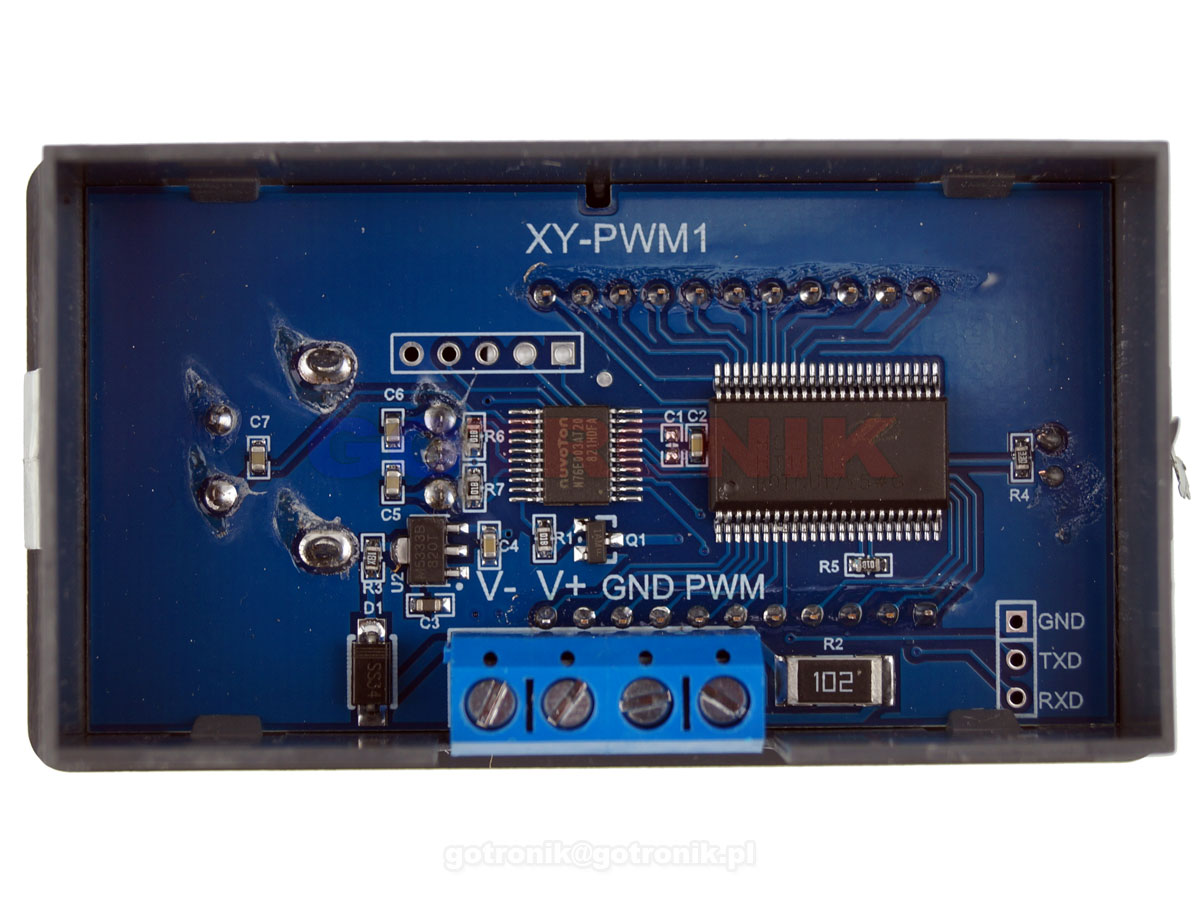

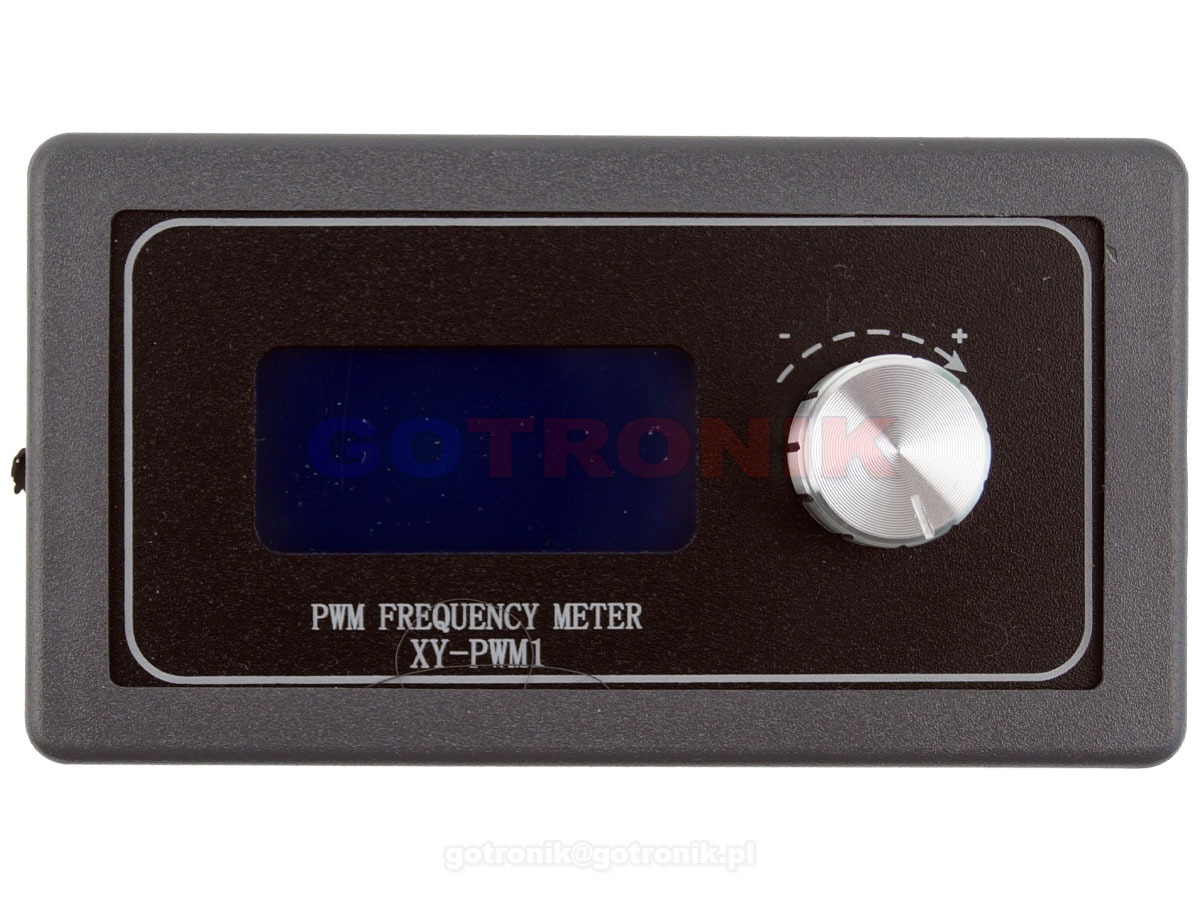

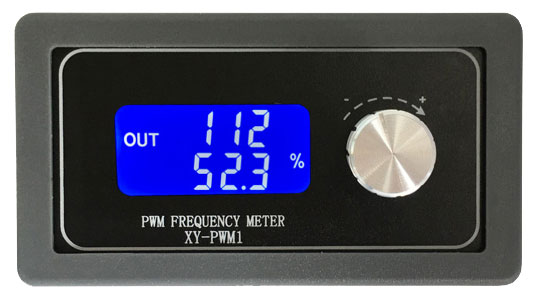

zdjęcia produktu:
Moduł sterownika PWM z możliwością regulacji częstotliwości w zakresie 1Hz do 150kHz oraz 1Hz do 15kHz w trybie precyzyjnym. Układ umożliwia także regulację współczynnika wypełnienia od 0 do 100% z dokładnością 0,1% w trybie precyzyjnym. Częstotliwość oraz współczynnik wypełnienia wyświetlane są na wyświetlaczu LCD. Urządzenie posiada funkcję blokowanie która zapobiega przed przypadkową zmianę ustawianego parametru. Moduł wykonany z wysokiej jakości elementów. Szeroki zakres częstotliwości oraz wysoka precyzja sprawia że urządzenie posiada wiele zastosowań w dziedzinie elektroniki. Dodatkowo moduł umożliwia komunikację szeregową z komputerem.
| sterownik PWM | generator PWM | generator przebiegu PWM | sterownik szerokości impulsu PWM | dwukanałowy generator sterownik PWM | regulator PWM |
dane techniczne:
- moduł sterownika PWM model XY-PWM1
- 2 tryby pracy o różnym zakresie częstotliwości
► tryb normalny: zakres częstotliwości: 1 Hz – 150kHz regulacja wypełnienia co 1%
► tryb precyzyjny: zakres częstotliwości: 1Hz – 15kHz, regulacja wypełnienia co 0,1% - regulacja wypełnienia od 0 – 100%
- częstotliwość podzielona na 4 zakresy przełączna jest automatycznie
- napięcie zasilania: 3,3V do 30Vdc
- dokładność częstotliwości: 2%
- prąd wyjściowy: 5 – 30mA
- amplituda wyjściowa: amplituda PWM równa napięciu zasilania
- wbudowany wyświetlacz LCD
- sterowanie: impulastor obrotowy
- funkcja blokady
- temperatura pracy: -20 ~ + 70°C
- wbudowany interfejs szeregowy UART
Obsługa:Blokada zmiany ustawień
Przytrzymaj enkoder (przycisk) prez 2s do wyświetlenia się na wyświetlaczu symbolu blokady
Zmiana z trybu normalnego na precyzyjny
- Przytrzymaj enkoder przez 5s. Na wyświetlaczu pojawi się informacja o trybie
Częstotliwość jest podzielona na cztery zakresy, automatyczne przełączanie:
1. XXX (bez kropki dziesiętnej): najmniejsza wartość to 1 Hz, zakres wartości 1 Hz ~ 999 Hz
2. X.XX (przecinek dziesiętny na sto) najmniejsza wartość to 0,01 kHz, zakres 1,00kHz ~ 9,99 kHz
3. XX.X (przecinek dziesiętny na dziesięć): najmniejsza wartość to 0,1 kHz zakres wartości 10,0 kHz ~ 99,9 kHz
4. X.X.X (przecinek dziesiętny na dziesięć i sto): najmniejsza wartość to 1 kHz zakres wartości 1 kHz ~ 150 kHz
wyświetlacz częstotliwości: 100 wskazuje impuls PWM wyjściowy 100 Hz1,01 oznacza impuls wyjściowy PWM 1,01 K
54,1 wskazuje, że wyjście PWM ma impuls 54,1 kHz
1.2.4 wskazuje, że wyjście PWM ma impuls 124 kHz
Zastosowanie sterownika PWM:
- generator przebiegu prostokątnego
- sterowanie silnikami
- generowanie sygnałów na potrzeby MCU
- ściemniacz diod LED
- i inne
9600 bps Bity danych: 8
Stop bit: 1
Cyfra kontrolna: brak
Kontrola przepływu: brak
1. Ustaw częstotliwość PWM
„F101”: Ustaw częstotliwość na 101 Hz (od 001 do 999)
„F1.05”: ustaw częstotliwość 1,05 KHZ (1,00 ~ 9,99)
„F10,5”: Ustaw częstotliwość na 10,5 kHz (10,0 ~ 99,9)
„F1.0.5”: ustaw częstotliwość 105 kHz (1.0.0 ~ 1.5.0)
Uwaga: W trybie dokładnym maksymalna częstotliwość wynosi 15,0 kHz
2. ustawić cykl pracy PWM
Tryb normalny:
„DXXX”: ustaw cykl pracy PWM na XXX (001 ~ 100)
Takich jak D050, ustaw cykl pracy PWM na 50%
Tryb dokładny:
„DXX.X”: ustaw cykl pracy PWM na XX.X (0,1 ~ 100)
Takich jak D20.8, ustaw cykl pracy PWM na 20,8%
3. przeczytaj ustawione parametry
Wyślij ciąg „read”, aby odczytać ustawione parametry
4. Tryb modyfikacji
„MODE0”: tryb normalny
„MODE1”: Tryb dokładny
zdjęcia produktu:
