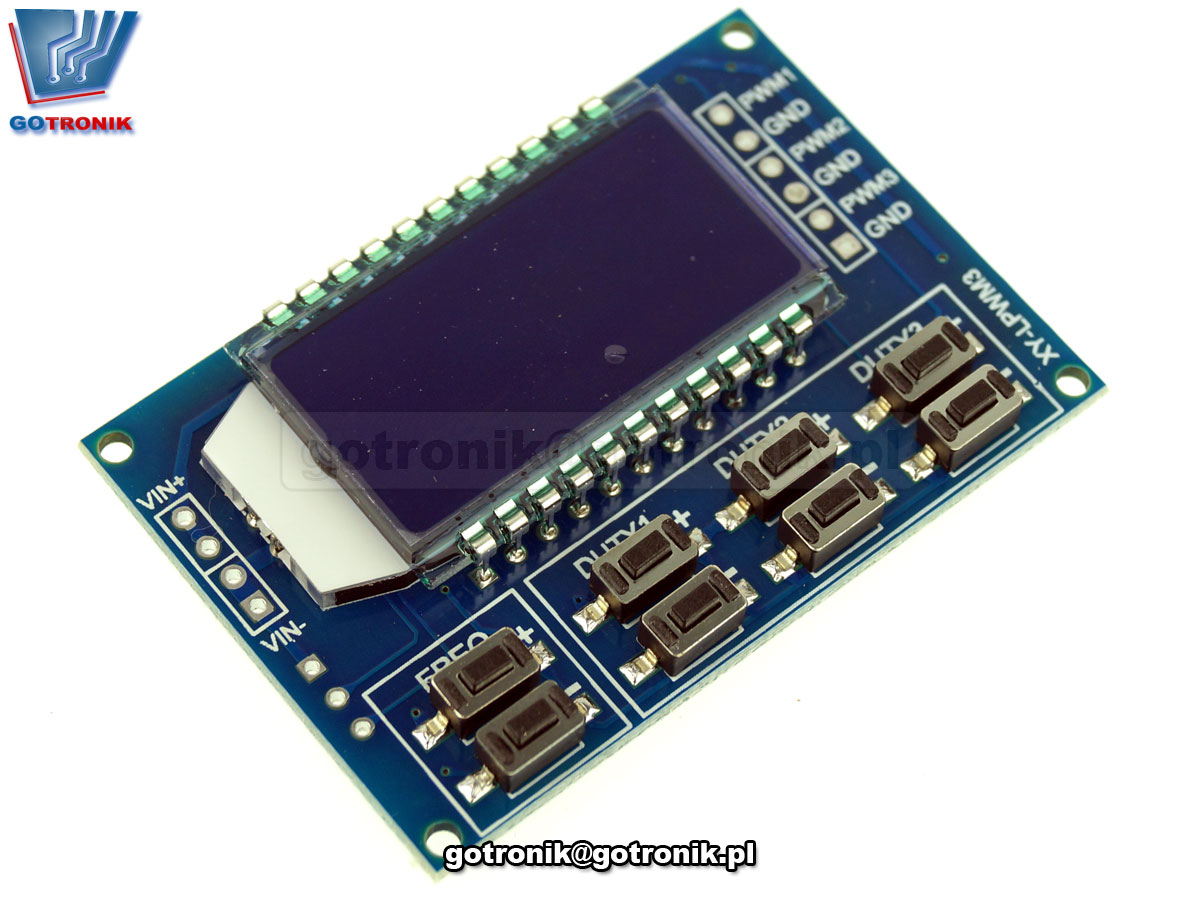

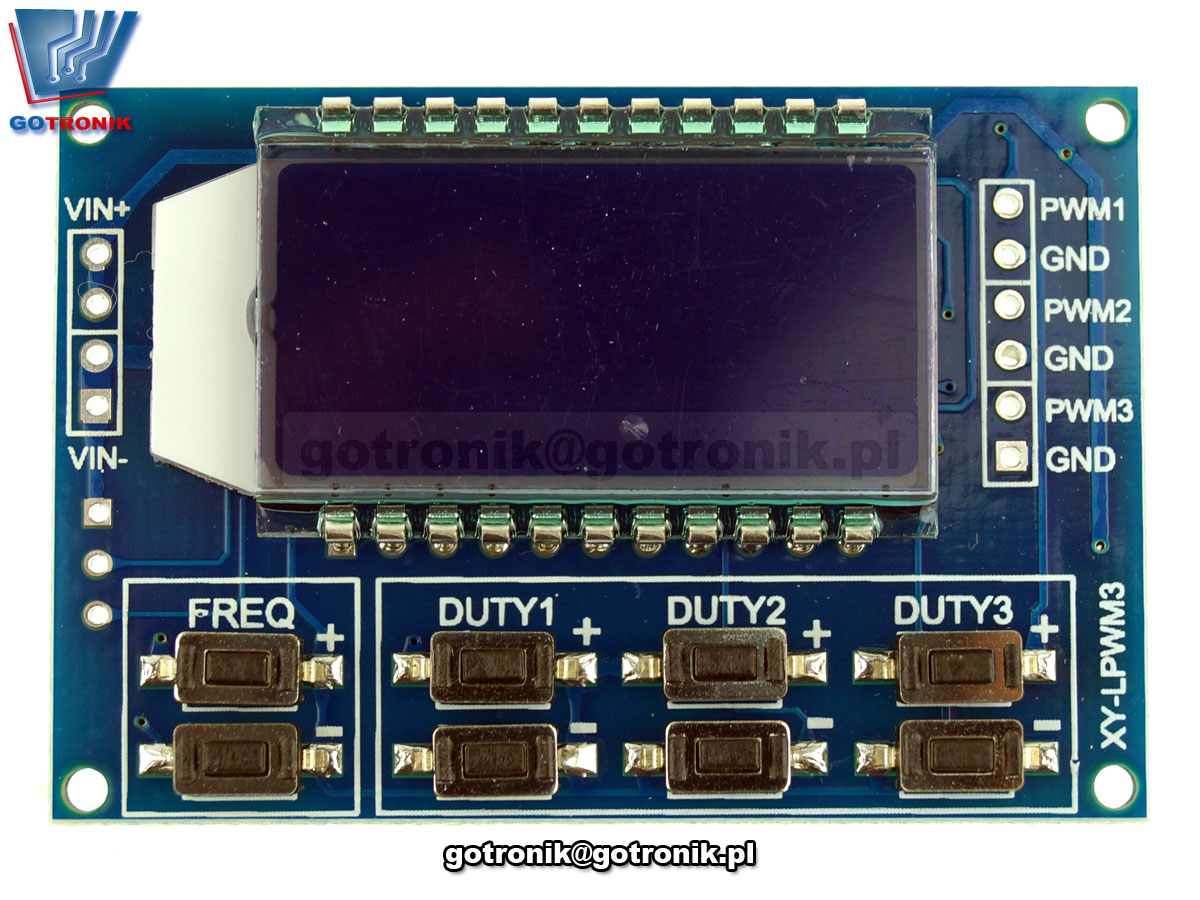

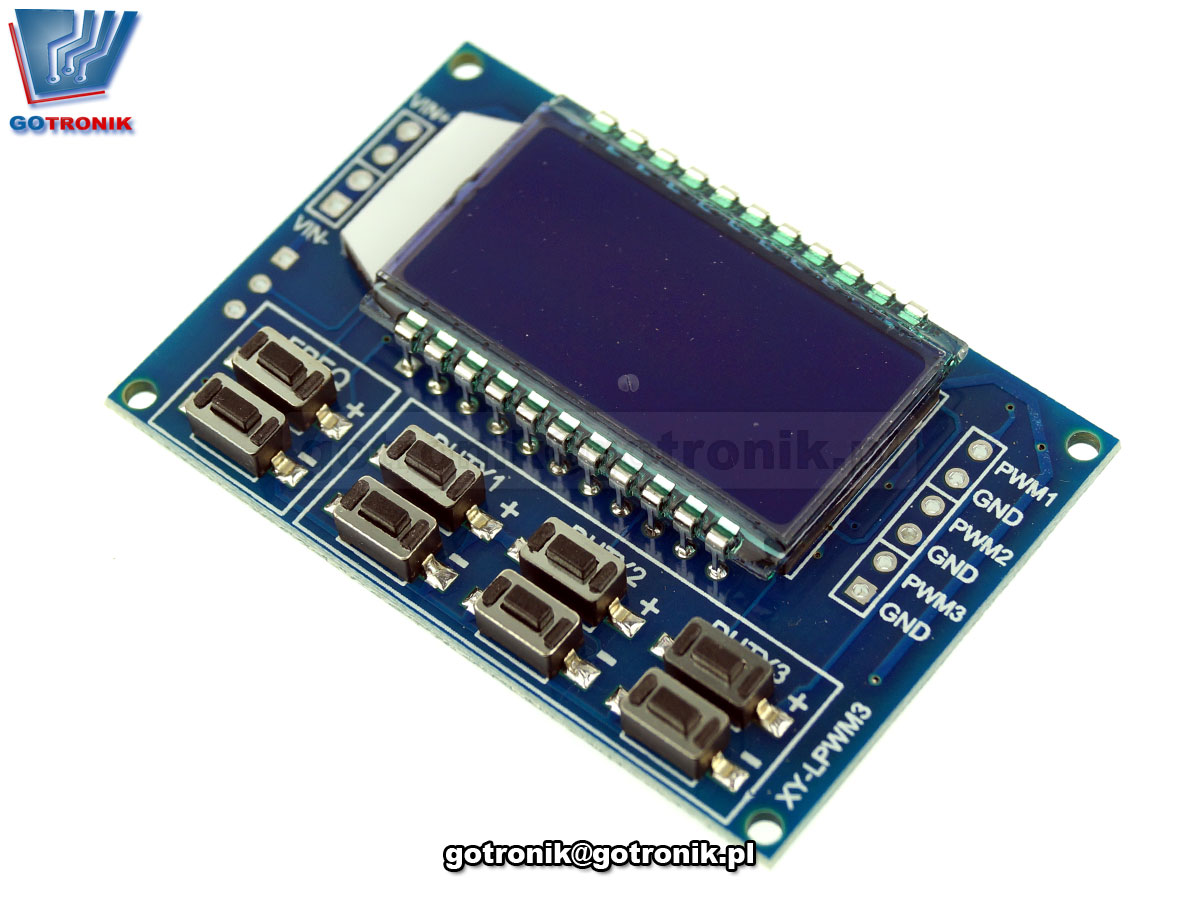

Potrójny moduł sterownika PWM jest zasilany stałym napięciem DC od 3,3V do 30V. Napięcie zasilające doprowadzamy przewodami do złącza odpowiednią polaryzacją: V+ to (+) puls zasilania, a V- to (-) masa zasilania. Należy zachować odpowiednią polaryzację, gdyż niewłaściwe podłączenie zasilania lub przekroczenie napięcia zasilania doprowadzi do uszkodzenia modułu (przepalenia). Zalecamy rozróżniać kolory; czerwony to (+), a czarny to (-).
W momencie podłączenia napięcia zasilającego moduł zaczyna pracować. Sygnalizuje to zaświecenie się wyświetlacza LCD, gdzie
► górna linijka: częstotliwość przebiegu
wyświetlacz „109” oznacza, że częstotliwość wyjściowa PWM wynosi 109 Hz;
wyświetlacz „1.39” oznacza, że częstotliwość wyjściowa PWM wynosi 1,39 KHz;
wyświetlacz „27 .3” oznacza, że częstotliwość wyjściowa PWM wynosi 27,3 kHz;
wyświetlacz „1.3.4” oznacza, że częstotliwość wyjściowa PWM wynosi 134 kHz;
► dolna linijka: wartość współczynnika wypełnienia PWM %
► d1 d2 d3 - sygalizacja ustawień parmetrów danego kanłau wyjściowego PWM
regulacja parametrów:
przyciski FREQ góra/dół regulujemy wartość częstotliwości przebiegu wyjściowego
przyciski DUTY 1 2 3 góra/dół regulujemy wartość współczynnika wypełnia w danym kanale
W momencie rozpoczęcia regulacji parametrów przyciskami na wyświetlaczu zapala się napis SET. Po zakończeniu regulacji parametrów wyjściowych przebiegu po 1 sekundzie bezczynności generator zapamiętuje ustawienia i generuje przebieg zgodny z ustawieniami. Wyświetlany jest wtedy napis OUT i wpisane parametry zostają zapisane do wewnętrznej pamięci. Po zaniku zasilania (wyłaczeniu) i ponownym włączeniu wpisane ostatnio parametry zostają wczytane.
przykładowe zastosowania sterownika PWM:
- jako generator fali prostokątnej do eksperymentów i zastosowań konstrukcyjnych lub dydaktycznych
- do sterowania pracą silnika
- generowanie sygnału zegarowego dla MCU
- generowanie impulsów dla ściemniaczy itp
komunikacja szeregowa UART:
Szybkość transmisji: 9600 bps Długość danych: 8
Bity stopu: 1
Cyfra kontrolna: brak
Kontrola przepływu: brak
1. ustaw częstotliwość PWM
„F101”: Ustaw częstotliwość 101 Hz (001 ~ 999)
„F1.05”: Ustaw częstotliwość 1,05 KHZ (1,00 ~ 9,99)
„F10.5”: Ustaw częstotliwość 10,5 KHZ (10,0–99,9)
„F1.0.5”: Ustaw częstotliwość 105KHZ (1.0.0 ~ 1.5.0)
2. ustaw współczynnik wypełnienia PWM
„DX: YYY”: Ustaw współczynnik wypełnienia PWM x: (1 ~ 3) numer seryjny PWM, YYY: (000 ~ 100) współczynnik wypełnienia;
Na przykład d1: 050, ustaw 1. współczynnik wypełnienia PWM na 50%
3. Przeczytaj parametry konfiguracji
Wyślij ciąg „odczyt”, aby odczytać parametry ustawienia.
Format wiadomości: F156, D1: 052, D2: 059, D3: 058,
Ustaw pomyślny powrót: DOWN
Zestaw nie powrócił: FALL
