Siglent SHA851A analizator widma 9kHz-3,6GHz

Analizator widma SIGLENT SHA851A to wyjątkowo zaawansowane urządzenie przeznaczone do zastosowań polowych w dziedzinie radiowej (RF), które łączy w sobie funkcjonalność analizatora widma oraz testera kabli i anten. Urządzenie to oferuje niezawodne automatyczne pomiary i jest wyposażone w wiele trybów pracy, co sprawia, że jest idealne dla inżynierów i techników pracujących w różnych warunkach terenowych oraz laboratoryjnych.

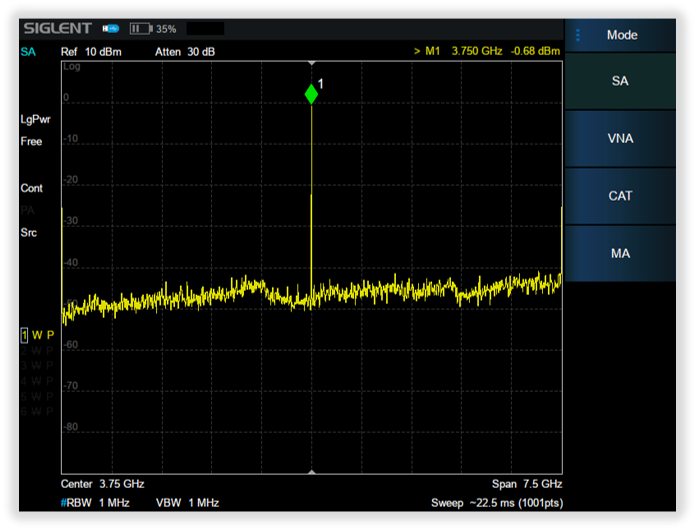

SHA851A operuje w zakresie częstotliwości od 9 kHz do 3,6 GHz z możliwością dokładnego analizowania sygnałów dzięki rozdzielczości pasma (RBW) od 1 Hz do 3 MHz. Dzięki tak szerokiemu zakresowi częstotliwości oraz precyzyjnym ustawieniom RBW, urządzenie może być stosowane do zaawansowanej analizy widma, co jest kluczowe przy rozwiązywaniu problemów związanych z zakłóceniami czy optymalizacji systemów RF. Dodatkowo, analizator charakteryzuje się dokładnością amplitudy ±0.7 dB oraz bardzo niskim poziomem szumu fazowego, który wynosi -104 dBc/Hz przy przesunięciu 10 kHz na poziomie 1 GHz, co jest niezbędne w aplikacjach wymagających wysokiej czystości sygnału.

Jednym z kluczowych wskaźników, który wyróżnia ten model, jest bardzo niska wartość średniego poziomu szumu wyświetlanego (DANL) wynosząca -165 dBm/Hz, pozwalająca na wykrywanie nawet bardzo słabych sygnałów. Te cechy sprawiają, że urządzenie to jest nieocenionym narzędziem do zadań takich jak monitorowanie broadcastu, skanowanie mocy kanału, lokalizacja interferencji bezprzewodowych, monitorowanie mocy oraz testy zgodności elektromagnetycznej.


Urządzenie jest również wyposażone w funkcje testera kabli i anten, z zakresem częstotliwości od 100 kHz do 7.5 GHz, co umożliwia wykonanie kompleksowych testów VSWR, pomiarów TDR, debugowania portów, pomiarów strat wtrąceniowych i lokalizacji uszkodzeń kabli. Opcjonalne funkcje, takie jak analizator sieci wektorowej (VNA), które oferują dodatkowe możliwości pomiarowe z zakresem częstotliwości do 7.5 GHz i wyjściem bias do 32V DC, rozszerzają możliwości urządzenia jeszcze bardziej.

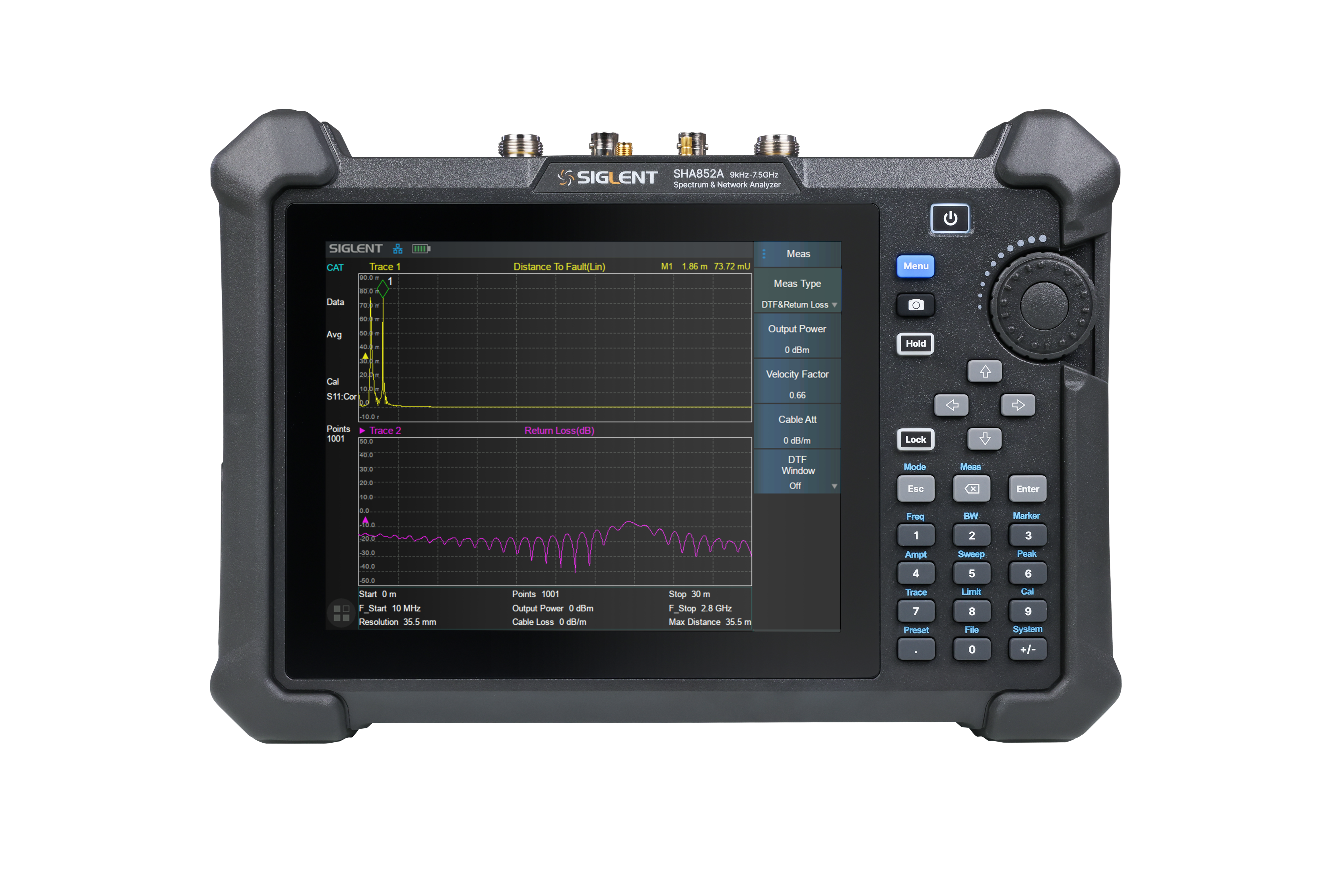

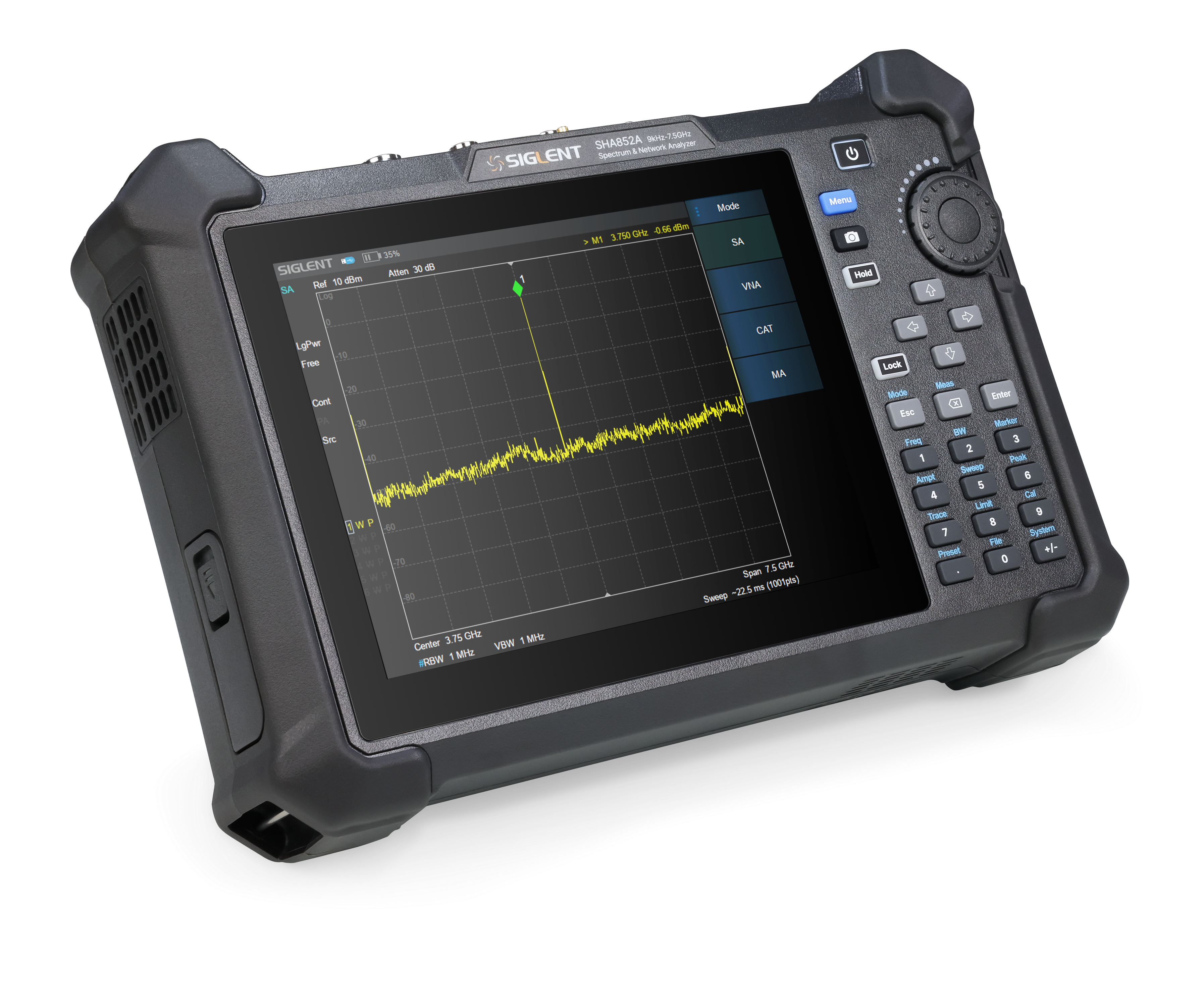

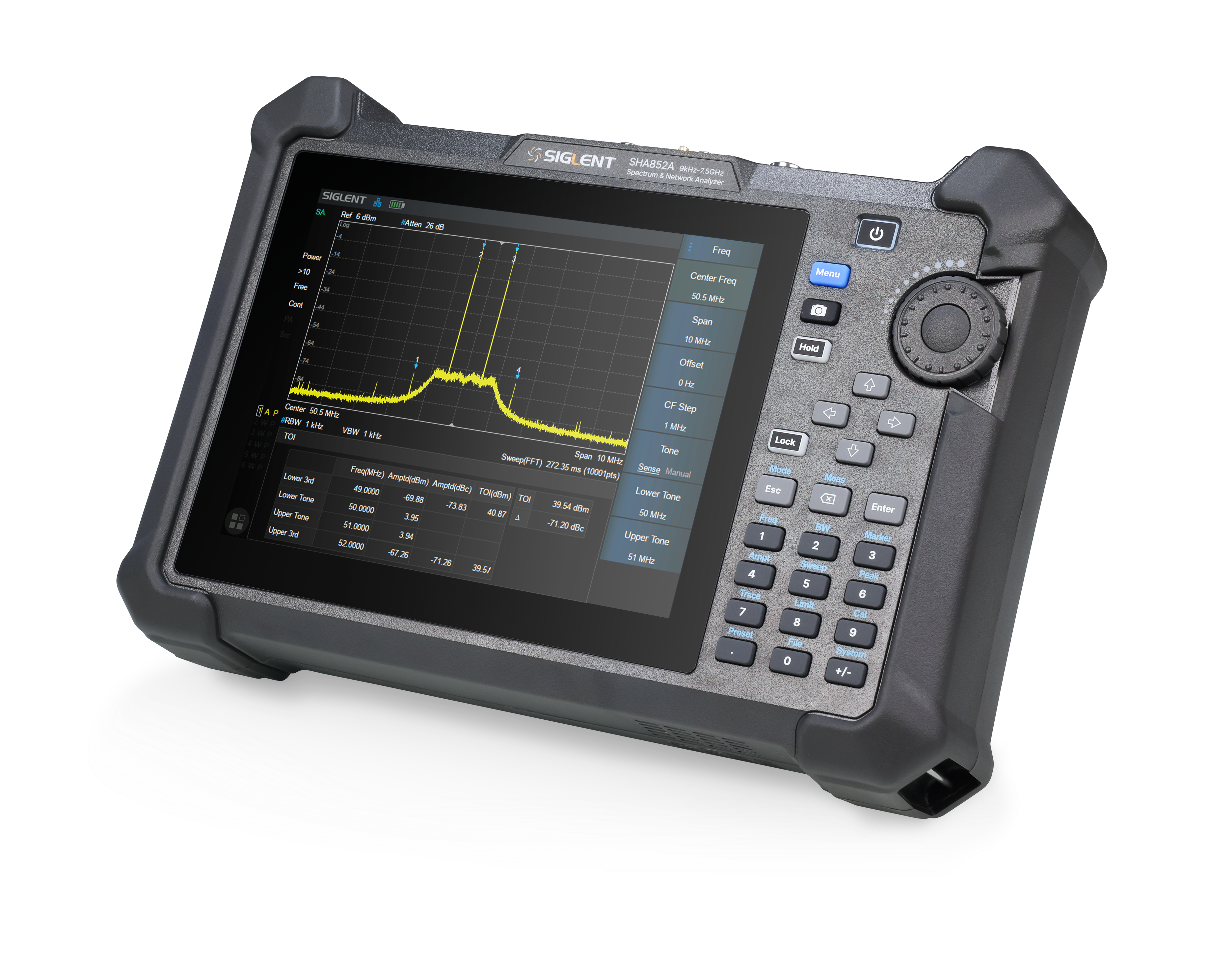

Analizator wyposażony jest w 8,4-calowy, wielodotykowy ekran, który ułatwia obsługę i prezentację wyników, oraz jest zaprojektowany do typowego czasu pracy wynoszącego 4 godziny, co przy wadze netto 3,2 kg czyni go stosunkowo lekkim i przenośnym, a tym samym idealnym do użytku w terenie.



Dane techniczne:

• marka: Siglent
• model: SHA851A
• zakres częstotliwości: 9kHz~3,6GHz
• zakres RBW: 1Hz - 3MHz
• szum fazowy: -104 dBc/Hz
• dokładność amplitudy: +/- 0.7dB
• DANL: -165 dBm/Hz
• wyświetlacz 8,4" dotykowy
• generator śledzący (TG): nie
• czas działania: 4 godziny
• monitorowanie broadcastu: możliwość śledzenia sygnałów nadawczych

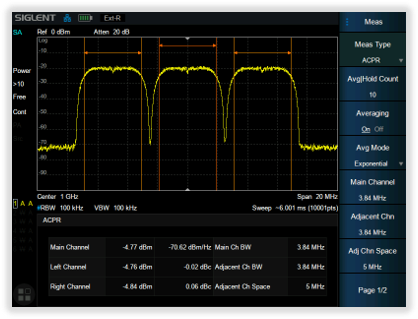

• skanowane mocy kanału: analizy mocy sygnałów w danym kanale
• lokalizacja interferencji bezprzewodowych: wykrywanie i analiza źródeł zakłóceń
• monitorowanie mocy: śledzenie poziomu mocy sygnałów
• testy zgodności elektromagnetycznej: ocena, jak urządzenia elektryczne wpływają na siebie nawzajem pod kątem emisji elektromagnetycznej

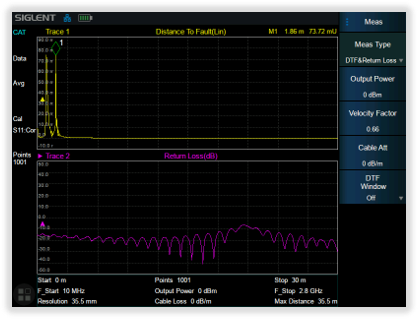

• analiza odległości do uszkodzenia (DTF) i analiza w dziedzinie czasu: lokalizacja uszkodzeń w kablach
• pomiary VSWR: ocena współczynnika fali stojącej
• pomiary TDR do identyfikacji uszkodzeń w kablu
• debugowanie portów
• pomiar strat wtrąceniowych: ocena strat sygnału przechodzącego przez kabel lub inne elementy systemu
• waga: 3.2kg

Opcjonalne funkcje:

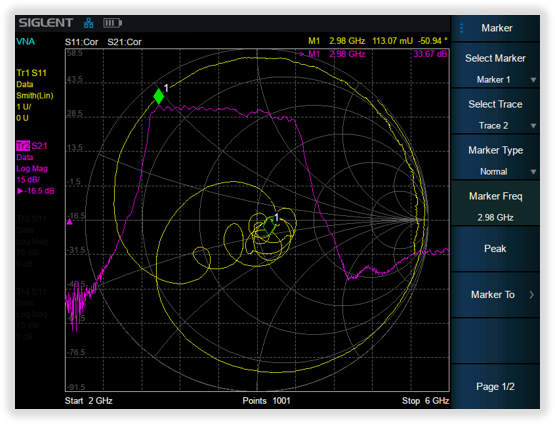

• analizator sieci wektorowej (VNA): zakres częstotliwości od 100 kHz do 7.5 GHz, wyjście bias do 32V DC.
• pełnopasmowe źródło sygnału i przedwzmacniacz: dla rozszerzonej analizy sygnałów.

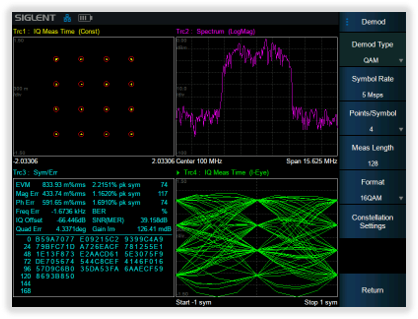

• analiza modulacji sygnałów analogowych i cyfrowych: zaawansowane opcje analizy różnych typów modulacji.
• zaawansowany zestaw pomiarowy z wykresami Waterfall: dla szczegółowej wizualizacji zmian sygnału w czasie.
• odbiornik GPS i rejestracja danych GPS: dla geolokalizacji i śledzenia zmian w środowisku testowym.

	Instrukcja obsługi w języku angielskim
	Szczegółowe dane techniczne urządzenia
	Instrukcja obsługi oprogramowania

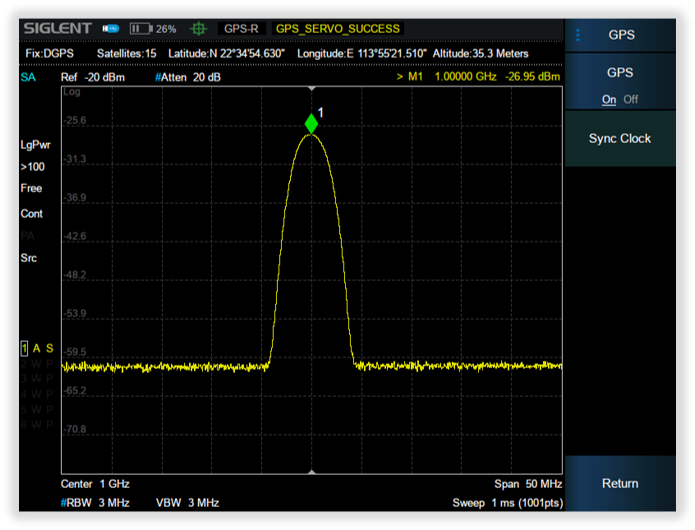

Rejestracja danych GPS oraz śledzenie śladów, synchronizacja z zegarem referencyjnym 10 MHz.

(*Wymagana jest opcja anteny GPS i odbiornika GPS. Dodatkowo: opcja zapisu danych GPS.)
