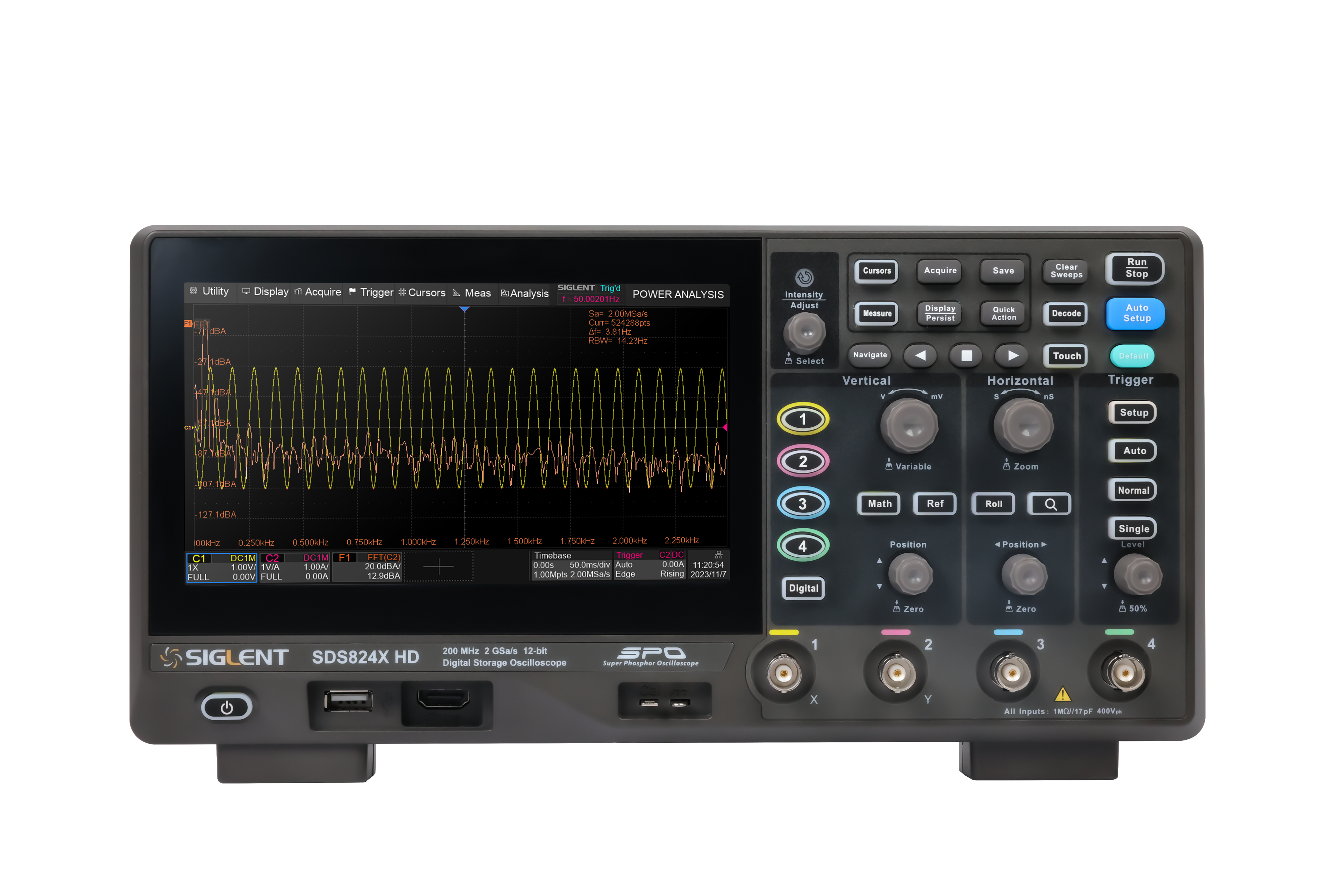

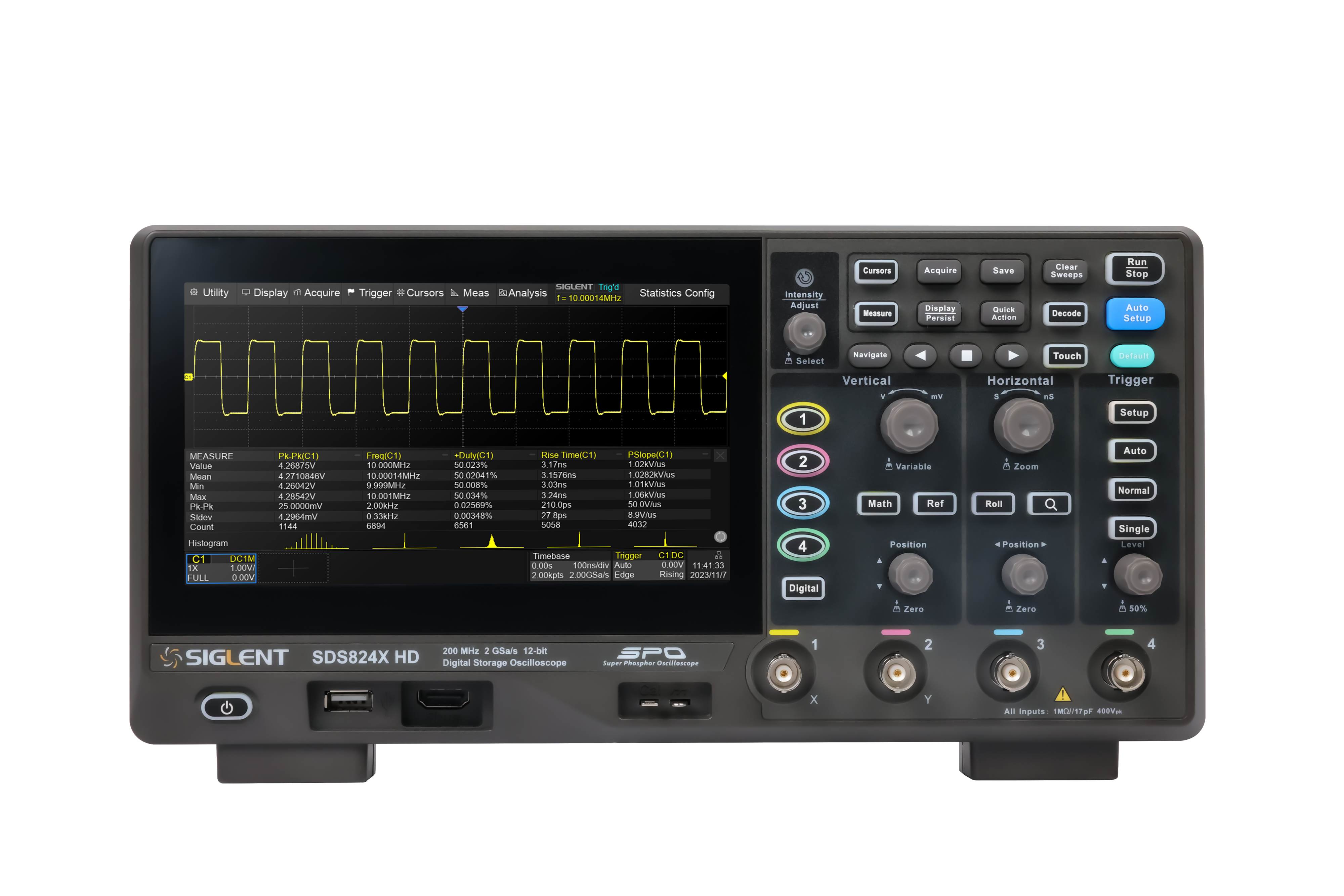

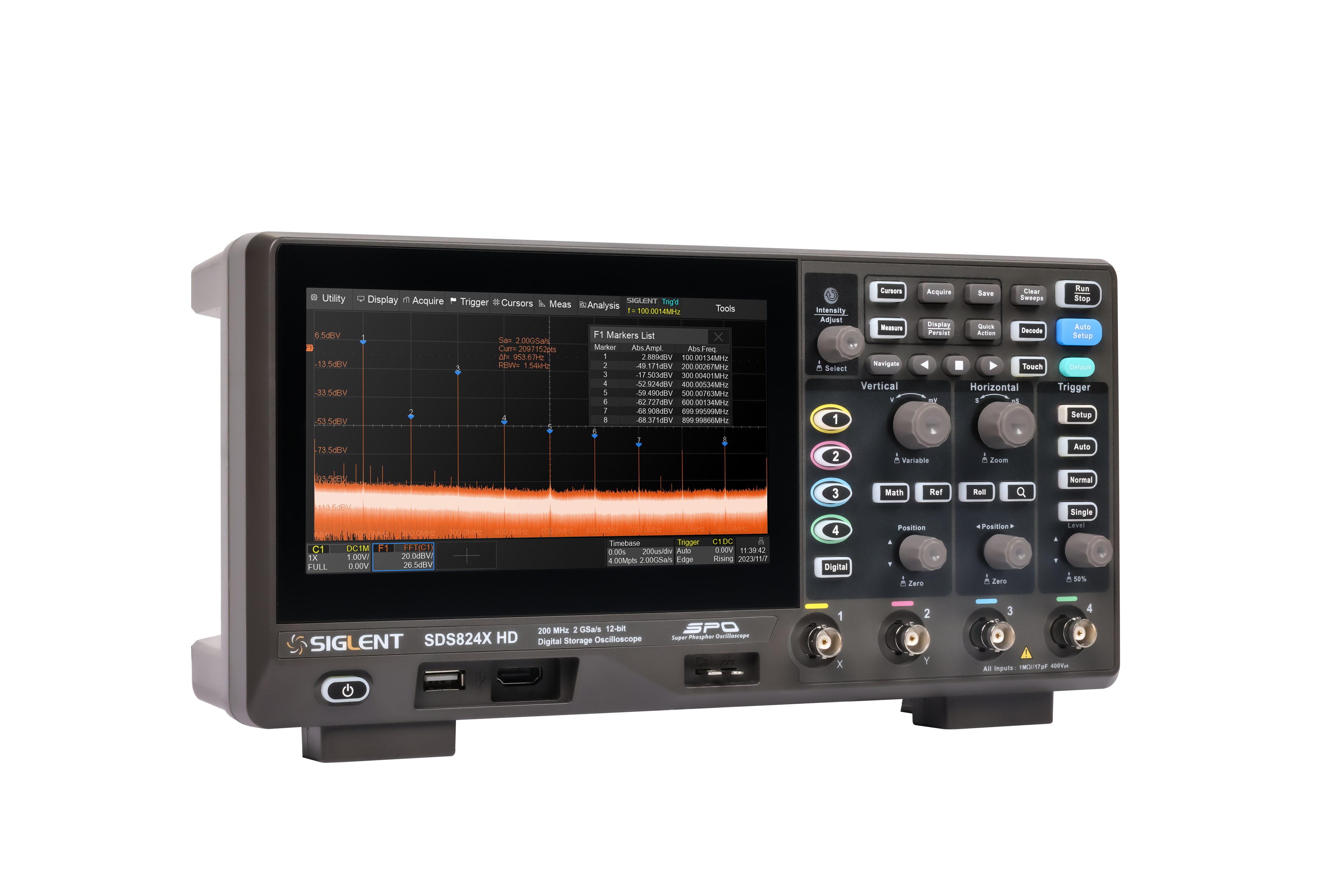

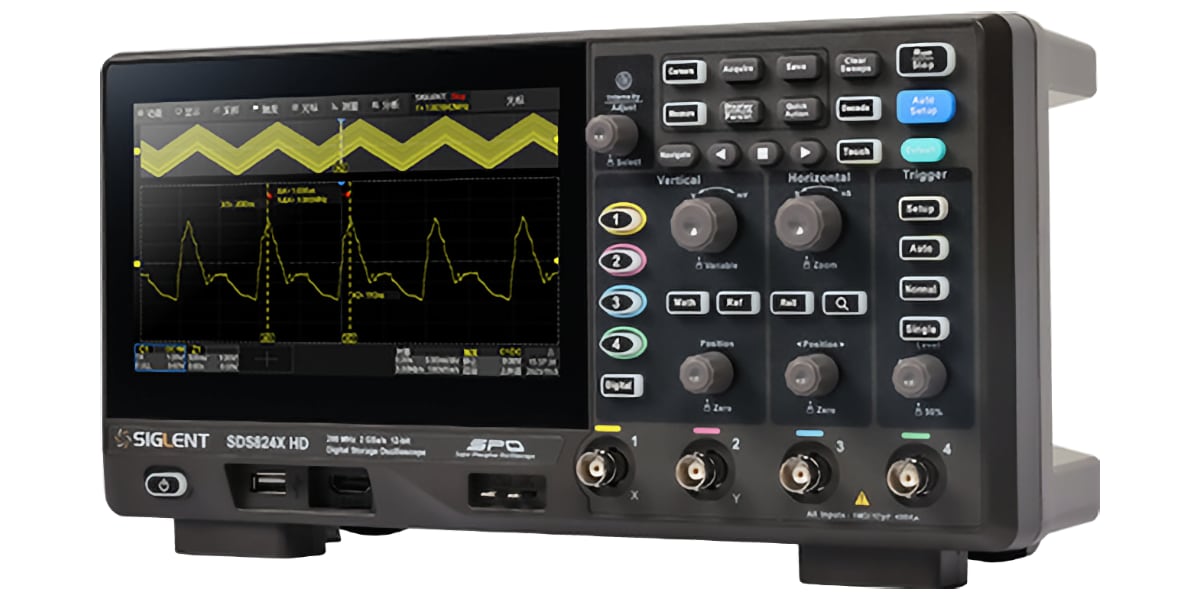

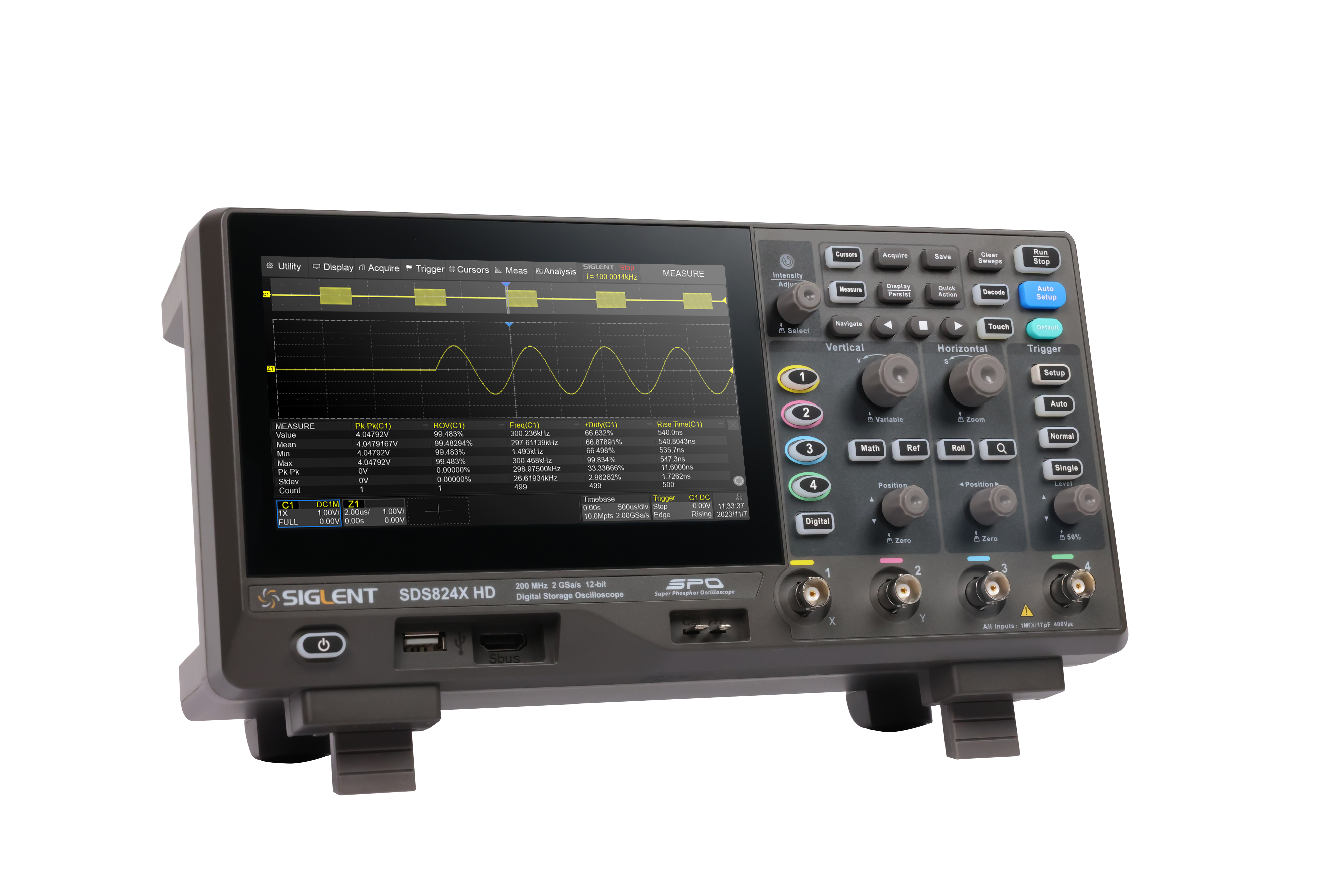

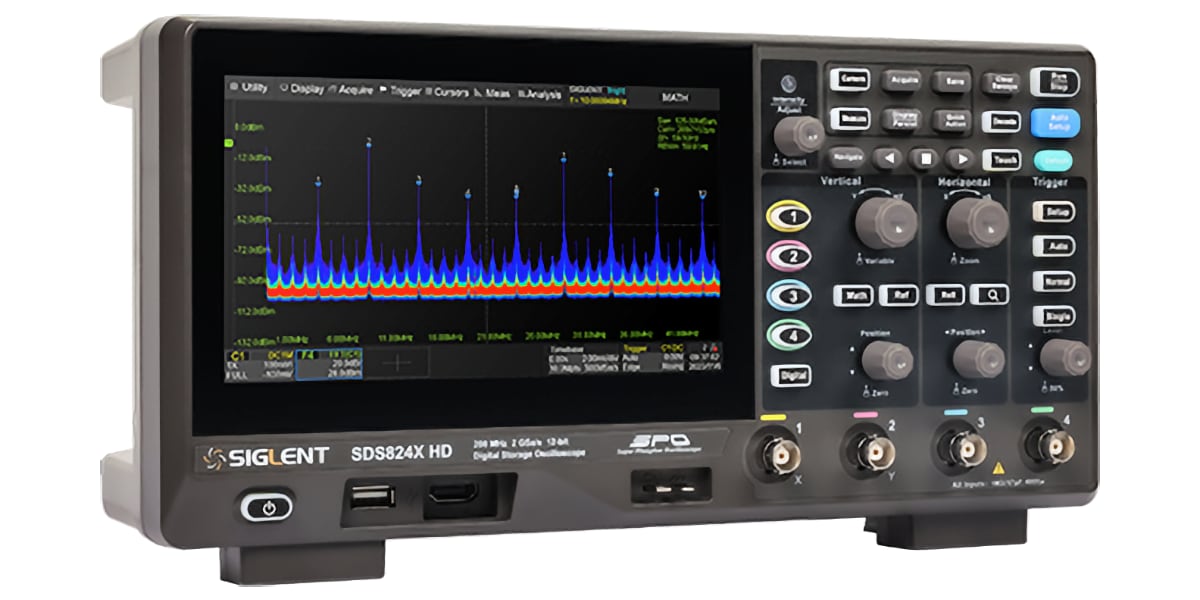

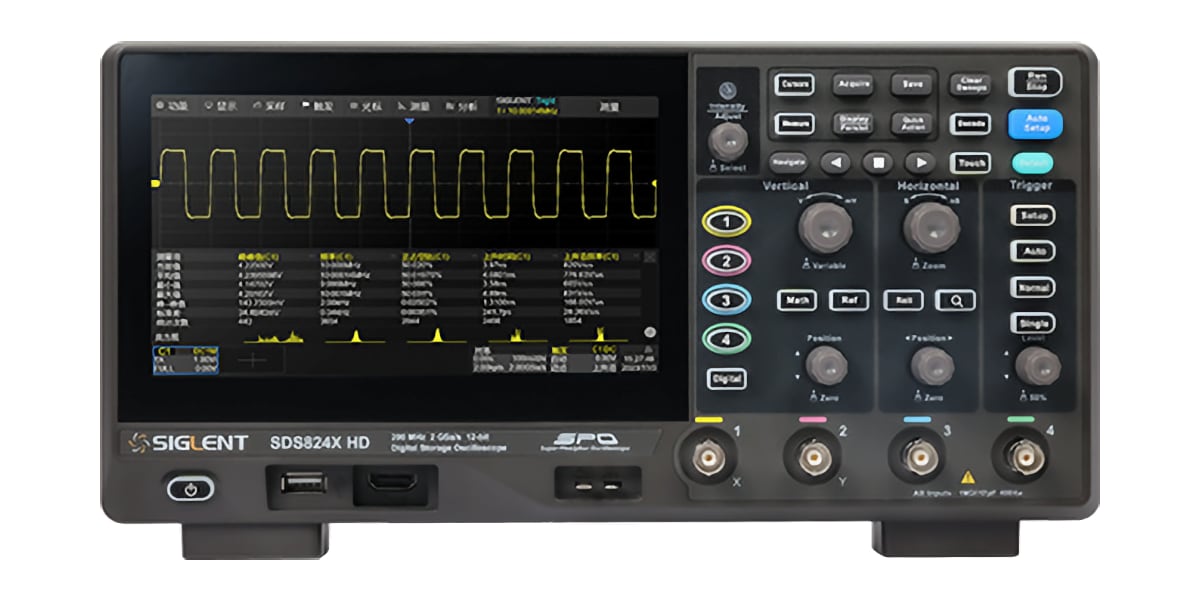

SDS814X HD oscyloskop cyfrowy 4x100MHz 2GSa/s 12 bitów Siglent
Koszt wysyłki: od 0,00 zł
Numer katalogowy: SDS814X-HD
Kod producenta: SDS814X HD
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
SDS814X HD oscyloskop cyfrowy 4x100MHz 2GSa/s 12 bitów Siglent
SDS814X HD to zaawansowany oscyloskop cyfrowy opracowany przez renomowanego producenta SIGLENT, który oferuje szerokie możliwości pomiarowe i analizy sygnałów. Dzięki szerokości pasma wynoszącej 100MHz i czterem kanałom pomiarowym, użytkownik może precyzyjnie analizować sygnały o różnych częstotliwościach. Przetwarzanie próbkowania na poziomie 2GSa/s oraz duży rekord pamięci o pojemności 50M zapewniają dokładność i niezawodność pomiarów nawet przy wysokich prędkościach sygnału. Dodatkowo, zastosowanie 12-bitowych przetworników A/C oraz technologii SPO gwarantuje wysoką jakość pomiarów i szczegółową analizę sygnałów.

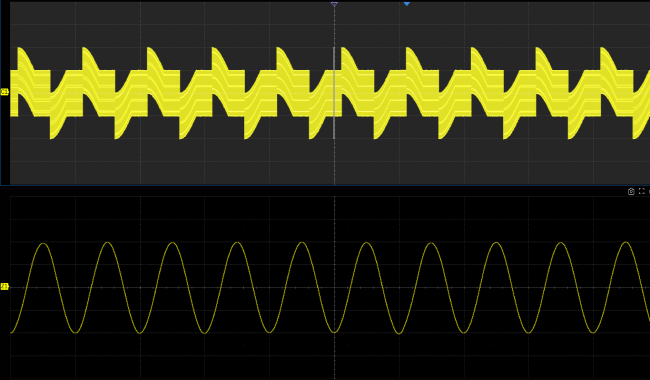

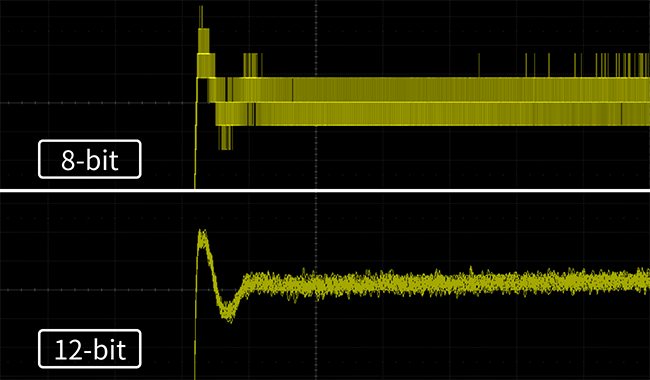

12-bitowa wysoka rozdzielczość
Oscyloskopy o wysokiej rozdzielczości charakteryzują się doskonałymi możliwościami wykrywania i wyświetlania sygnału, co pomaga analizować szczegóły i charakterystykę sygnałów oraz zapewnia ogromną przewagę w zastosowaniach takich jak precyzyjne testowanie zasilania, pomiar tętnienia zasilania, optymalizacja wydajności sprzętu i sterowanie silnikiem testów jednostkowych.
Duża rekord pamięci
Dzięki maksymalnej głębokości pamięci , SDS800X HD nadaje się do obserwacji i analizy sygnałów długotrwałych, sygnałów o niskiej częstotliwości i zjawisk przejściowych. Dzięki dużej głębokości pamięci oscyloskop jest w stanie przetworzyć więcej danych, a także wyższa jest dokładność i stabilność wyników obliczeń.
Dzięki maksymalnej głębokości pamięci , SDS800X HD nadaje się do obserwacji i analizy sygnałów długotrwałych, sygnałów o niskiej częstotliwości i zjawisk przejściowych. Dzięki dużej głębokości pamięci oscyloskop jest w stanie przetworzyć więcej danych, a także wyższa jest dokładność i stabilność wyników obliczeń.

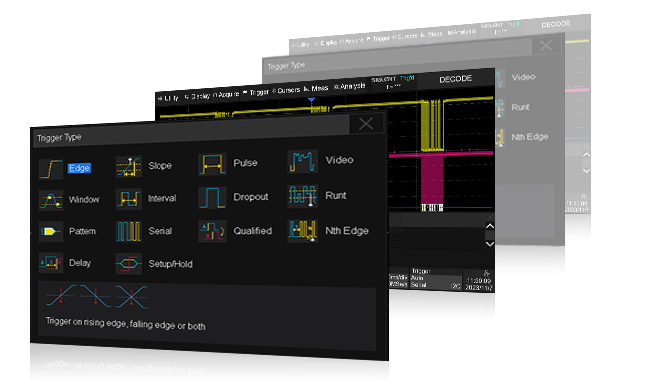

Wyzwalanie i dekodowanie
SDS800X HD oferuje wiele typów wyzwalania, w tym wyzwalanie zboczem, nachyleniem, opóźnieniem, ustawieniem/wstrzymaniem i różnymi wyzwalaczami magistralowymi (wyzwalacze szeregowe). Obsługuje wyzwalanie i dekodowanie protokołów I2C, SPI, UART w przemyśle wbudowanym oraz protokoły CAN, LIN w przemyśle motoryzacyjnym i może dokładnie przechwytywać i intuicyjnie wyświetlać informacje o protokole magistrali w tabeli lub w inny sposób, dzięki czemu można stabilnie testować.
SDS800X HD oferuje wiele typów wyzwalania, w tym wyzwalanie zboczem, nachyleniem, opóźnieniem, ustawieniem/wstrzymaniem i różnymi wyzwalaczami magistralowymi (wyzwalacze szeregowe). Obsługuje wyzwalanie i dekodowanie protokołów I2C, SPI, UART w przemyśle wbudowanym oraz protokoły CAN, LIN w przemyśle motoryzacyjnym i może dokładnie przechwytywać i intuicyjnie wyświetlać informacje o protokole magistrali w tabeli lub w inny sposób, dzięki czemu można stabilnie testować.

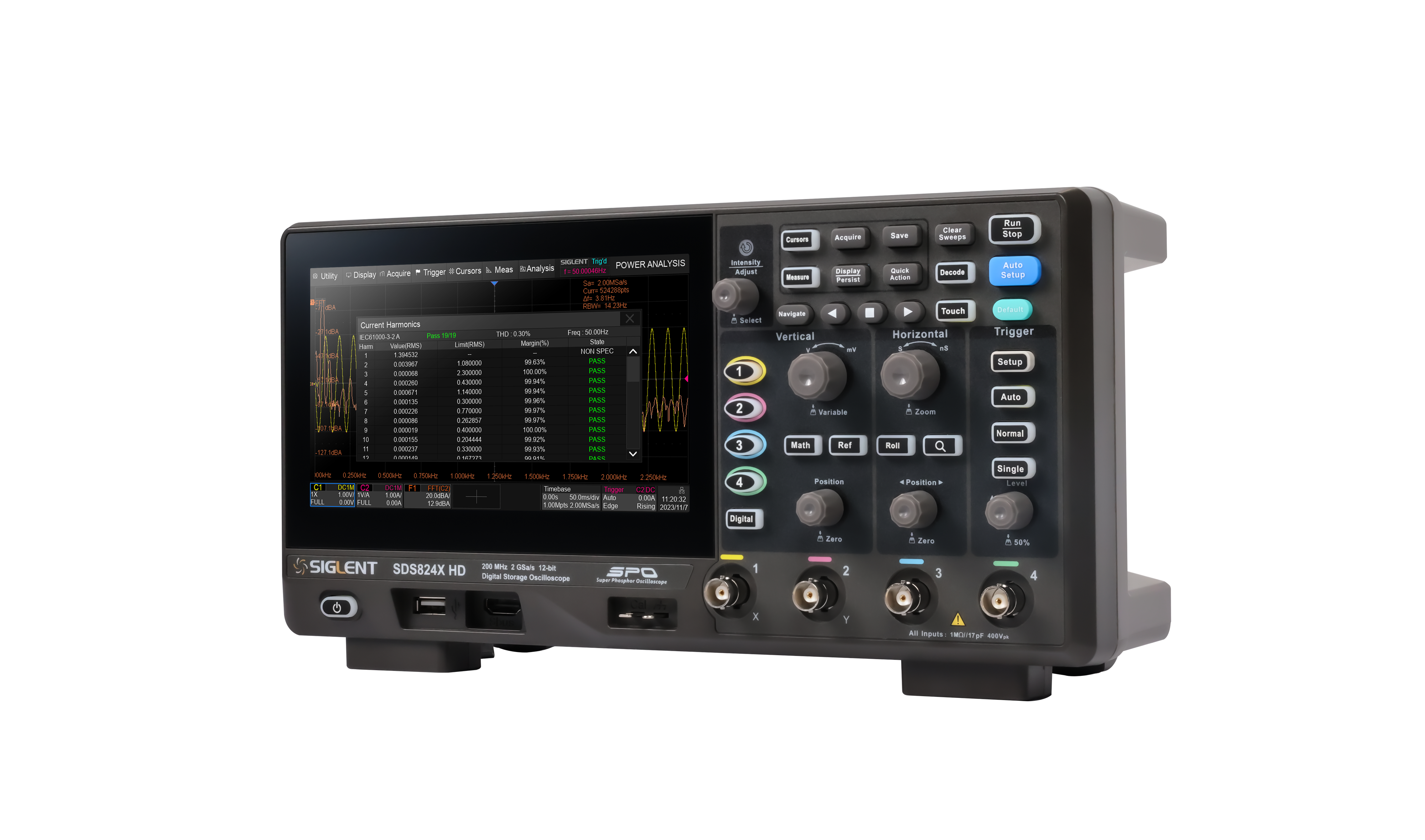

Oscyloskop SDS814X HD oferuje również zaawansowane funkcje analizy, takie jak obsługa 256 stopniowej gradacji intensywności świecenia oraz wyświetlania temperatury barwowej, co umożliwia szczegółową analizę sygnałów. Dzięki rozbudowanym trybom wyzwalania oraz dekodowaniu magistrali cyfrowych jak IIC, SPI, UART, CAN, LIN, użytkownik ma pełną kontrolę nad procesem pomiarowym. Dodatkowo, funkcje matematyczne, FFT z 2M punktów oraz obsługa przebiegów referencyjnych i matematycznych pozwalają na bardziej zaawansowaną analizę sygnałów. Zintegrowany 7-calowy wyświetlacz LCD-TFT o pojemnościowym ekranie dotykowym oraz obsługa gestów, myszy i klawiatury zapewniają intuicyjną i wygodną obsługę urządzenia. Dodatkowo, interfejsy USB Host, LAN oraz wbudowany serwer www umożliwiają zdalną kontrolę i łatwą integrację z innymi urządzeniami pomiarowymi.
Parametry techniczne
- model: SDS814X HD
- producent: SIGLENT
- szerokość pasma: 100MHz
- liczba kanałów: 4
- próbkowanie: 2GSa/s
- rekord pamięci: 50M
- 12-bitowe przetworniki A/C
- wbudowany 1 przetwornik A/C
- technologia SPO
- szybkość przechwytywania przebiegów:
► tryb normalny: 120 000wfm/s
► tryb sekwencyjny: 500 000wfm/s
- obsługa 256 stopniowej gradacji intensywności świecenia oraz wyświetlania temperatury barwowej
- cyfrowy system wyzwalania
- rozbudowane tryby wyzwalania: zboczem, nachyleniem, szerokością impulsu, okno, Runt, interval, pattern, video (HDTV), qualified, Nth edge, delay, setup, hold time
- dekodowanie i wyzwalanie magistrali cyfrowych: IIC, SPI, UART, CAN, LIN
- tryb akwizycji sekwencyjnej dzielącą maksymalną długość rekordu na segmentu (do 80 000) z bardzo małym czasem martwym
- funkcja zapisu przebiegów (historia) do 80 000 klatek - rekorder
- automatyczny pomiar 50 parametrów
- obsługa statystyk oraz histogramów, trendy, pomiary bramkowane
- funkcje matematyczne
- funkcja FFT z 2M punktów
- przebiegi referencyjne
- 4 przebiegi matematyczne (dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.)
- obsługuje funkcje matematyczne edytowane przez użytkownika
- rozbudowane opcje analizy danych tj. wyszukiwanie, nawigacja, licznik, wykres Bodego i analiza mocy (opcja)
- funkcja maski
- 7 calowy wyświetlacz LCD-TFT o rozdzielczości 1024 x 600 punktów
- pojemnościowy ekran dotykowy
- obsługa ekranu za pomocą gestów

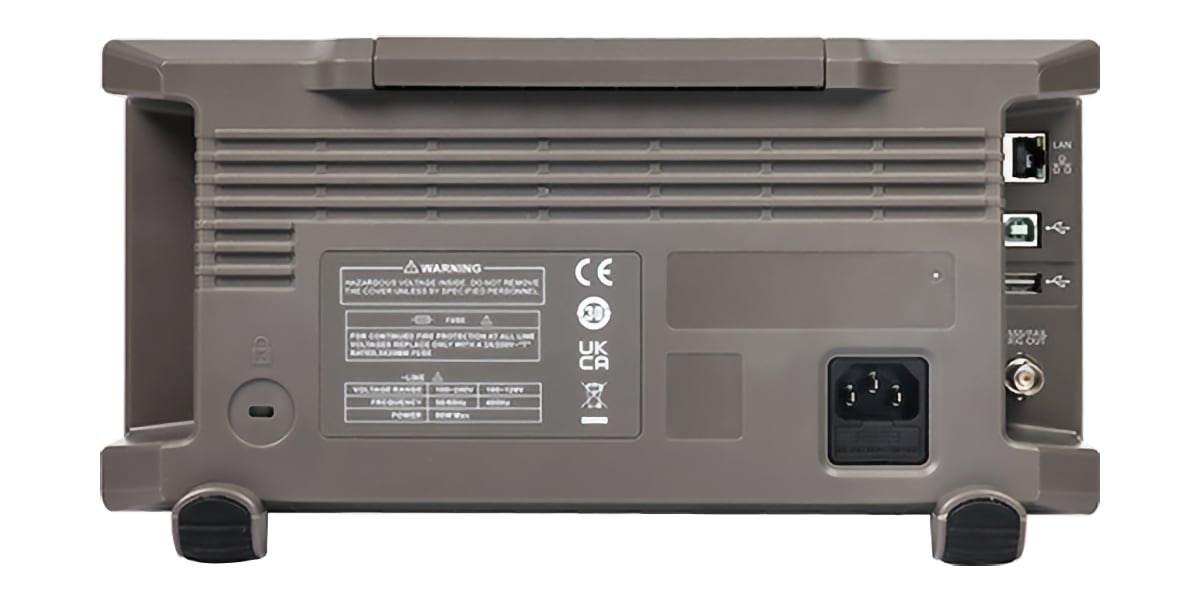

- interfejsy urządzenia: USB Host (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
- wbudowany serwer www umożliwiający zdalną kontrolę poprzez port LAN
- obsługa poleceń SCPI
- obsługa myszy i klawiatury
- obsługa NTP
- napięcie zasilania: 100 - 240V AC 50/60Hz
- wymiary: 312 x 151 x 132,6mm
- waga: 2,6kg
Materiały dodatkowe
 |
Instrukcja obsługi w języku angielskim |
|
|
Szczegółowa specyfikacja techniczna |
|
|
Instrukcja obsługi programu |
|
|
Skrócona instrukcja obsługi |
 |
Oprogramowanie do obsługi oscyloskopu - w trakcie przygotowywania |
Zestaw zawiera
- 1 x oscyloskop cyfrowy Siglent SDS814X HD
- 1 x przewód USB
- 1 x przewód zasilający
- 4 x sonda z dzielnikiem 1:1/1:10 dostosowana do pasma
Dostępne opcje dodatkowe
- SDS800XHD-FG - odblokowanie generatora funkcyjnego 25MHz (software) - wymaga zewnętrznego generatora
- SAG1021I - zewnętrzny generator funkcyjny 25MHz (hardwara)
- SDS800XHD-16LA - odblokowanie analizatora stanów logicznych (software) - wymaga zewnętrznej sondy
- SLA1016 - zewnętrzna sonda logiczna
- SDS800XHD-PA - odblokowanie funkcji analizy mocy (software) - wymaga zewnętrznego modułu
- DF2001A - moduł do analizy mocy (hardware)
 |
 |
 |
 |
 |
 |
