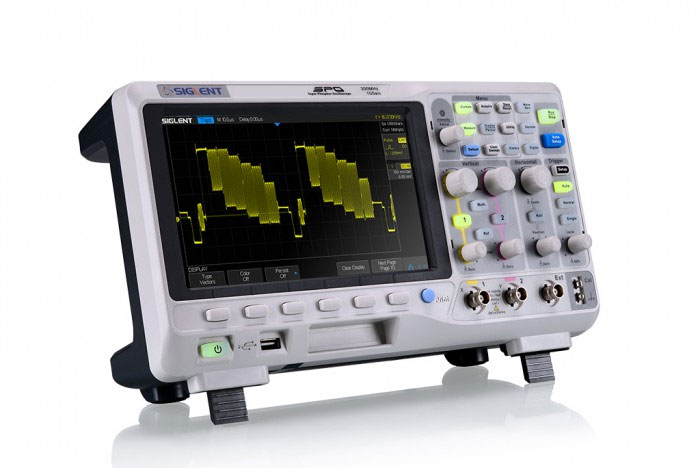

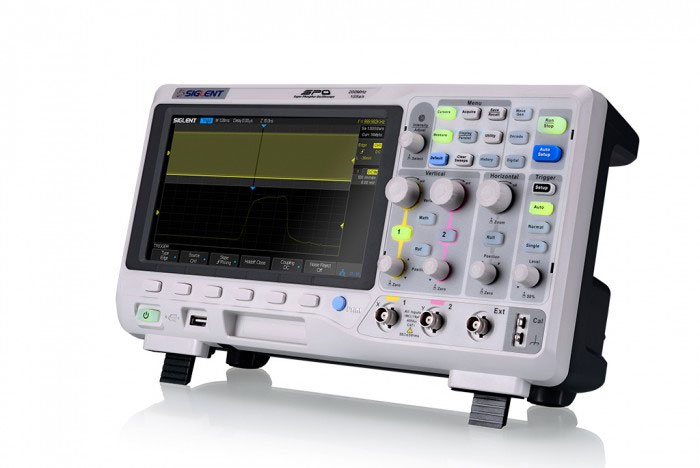

SDS1102X oscyloskop cyfrowy 2x100MHz

Oscyloskop cyfrowy SDS1102X

Siglent wprowadza nową serię oscyloskopów cyfrowych SDS1000X Series Super Phosphor Oscilloscopes (SPO) czyli w wolnym tłumaczeniu seria oscyloskopów z super luminoforem (cyfrowym). W serii dostępne są 2 modele o szerokości pasma 100MHz, oraz 200MHz . Częstotliwości próbkowania w czasie rzeczywistym wynosi 1 GSa/s, a długość rekordu pamięci 14 Mpts. Najczęściej używane funkcje mogą być dostępne dla użytkownika  z przyjaznej konstrukcji jednego przycisku.

Seria SDS1000X wykorzystuje nową generację technologii SPO, z doskonałą wiernością odtworzenia sygnału. Szum tła jest niższy niż podobnych konstrukcjach oscyloskopów konkurencyjnych firm.

oscyloskopy SDS1000X wyposażone są w 8 „wyświetlacz TFT-LCD o rozdzielczości 800×480.  Najczęściej stosowane funkcje są dostępne za pomocą 10 różnych jednego przycisków: Auto Setup, Default Setup, Cursor, Measure, Roll, History, Persist, Clear Sweep, Zoom, Print



Seria oscyloskopów SDS1000X ma minimalną czułość napięciową wynoszącą  500μV/działkę, innowacyjny system wyzwalania cyfrowego o wysokiej czułości i małych fluktuacjach. Częstotliwość odświeżania przebiegu 60 000wfms/s (klatek na sekundę). Wykorzystywana jest funkcja wyświetlania intensywności przebiegu z 256 poziomami, oraz tryb wyświetlania temperatury kolorów – czego nie odnajdziemy w innych oscyloskopach w tej klasie. Oscyloskopy z nowej serii SDS1000X oferują wiele zaawansowanych trybów wyzwalania w tym z magistrali szeregowej i jej dekodowania (opcjonalny moduł). Zapisując przebieg i wykorzystując sekwencyjne wyzwalanie mamy możliwość dłuższego zapisu przebiegów, ich przechwytywania, przechowywania i analizowania. Imponujący wachlarz możliwości pomiarowych i matematycznych. Opcjonalnie oscyloskop może być wyposażony w zintegrowany generator arbitralny DDS 25 MHz i dekoder szeregowych protokołów transmisji: I2C,SPI,UART/RS232,CAN,LIN Decode key.


film z prezentacją oscyloskopów z serii SDS1000X:

• szerokość pasma 100MHz
• próbkowanie w czasie rzeczywistym 1 GSa/s (real time)
• długość rekordu pamięci: 14 Mpoints
• szybkość odświeżania przebiegu: 60.000 wfms / s
• nowa technologia SPO – cyfrowy luminofor
• obsługuje intensywność 256 poziomów klasyfikacji i wyświetla temperatury kolorów
• inteligent wyzwalanie: Edge, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern
• wyzwalanie z szeregowej magistrali i dekodowanie (opcja)
• wparcie (dekodowanie) protokołów IIC, SPI, UART, RS232, CAN, LIN
• wyzwalanie Video i wsparcie HDTV
• niski poziom szumów tła
• czułość napięciowa od 500μV/div to 10V/div
• 10 klawiszy skrótów do funkcji:  Auto Setup, Default Setup, Cursor, Measure, Roll, History, Persist, Clear Sweep, Zoom and Print
• segmentowy sposób akwizycji (sekwencja), maksymalną długość rekordu może zostać podzielona na segmenty 1000, w zależności od warunków wyzwalania określonych przez użytkownika
• funkcja zapisu przebiegów (History) – maksymalna długość zapisywanego przebiegu 80 000 klatek
• 36 automatycznych pomiarów, obsługuje obliczenia statystyczne, pomiary matematyczne, historia pomiaru, pomiar referencyjne
• funkcje matematyczne (FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy)
• szybka sprzętowa obsługa funkcji Pass/Fail
• duży 8 calowy wyświetlacz TFT-LCD o rozdzielczości 800×480
• liczne interfejsy: USB Host, USB Device (USBTMC), LAN (VXI-11), pass / fail, Trigger Out
• obsługuje SCPI – polecenia zdalnego sterowania

• oscyloskop SDS1102X
• sonda oscyloskopowa x 2szt.
• przewód zasilający
• przewód USB
• płyta CD z oprogramowaniem
• gwarancja 24 miesiące

zdjęcia:



szybkość przechwytywania przebiegu 60.000 wfms / s

256 poziomów intensywności i wyświetlanie temperatury barwowej

256 poziomów intensywności i wyświetlanie temperatury barwowej

długość rekordu do 14Mpts

wiele typów rodzajów wyzwalania

funkcja dekodowania magistrali szeregowej (opcjonalnie)

przebiegi z historii oraz segmentowa akwizycja (sekwencyjna)

kompleksowe funkcje statystyczne

szybka sprzętowa funkcja Pass/Fail

zaawansowane funkcje matematyczne

wbudowany generator funkcyjny arbitralny DDS (SDS1000X-S Model)

SDS1000X obsługuje USB Host, USB Device (USBTMC), LAN (VXI-11), wyjście Pass/Fail i wyjście wyzwalania
