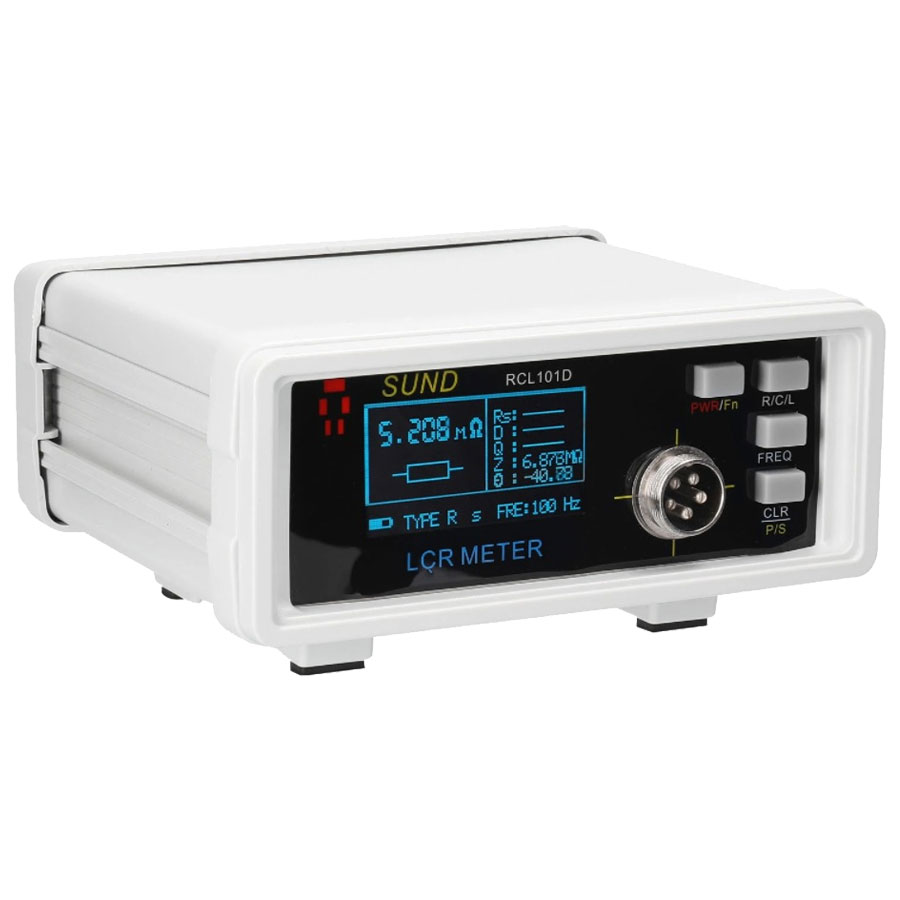

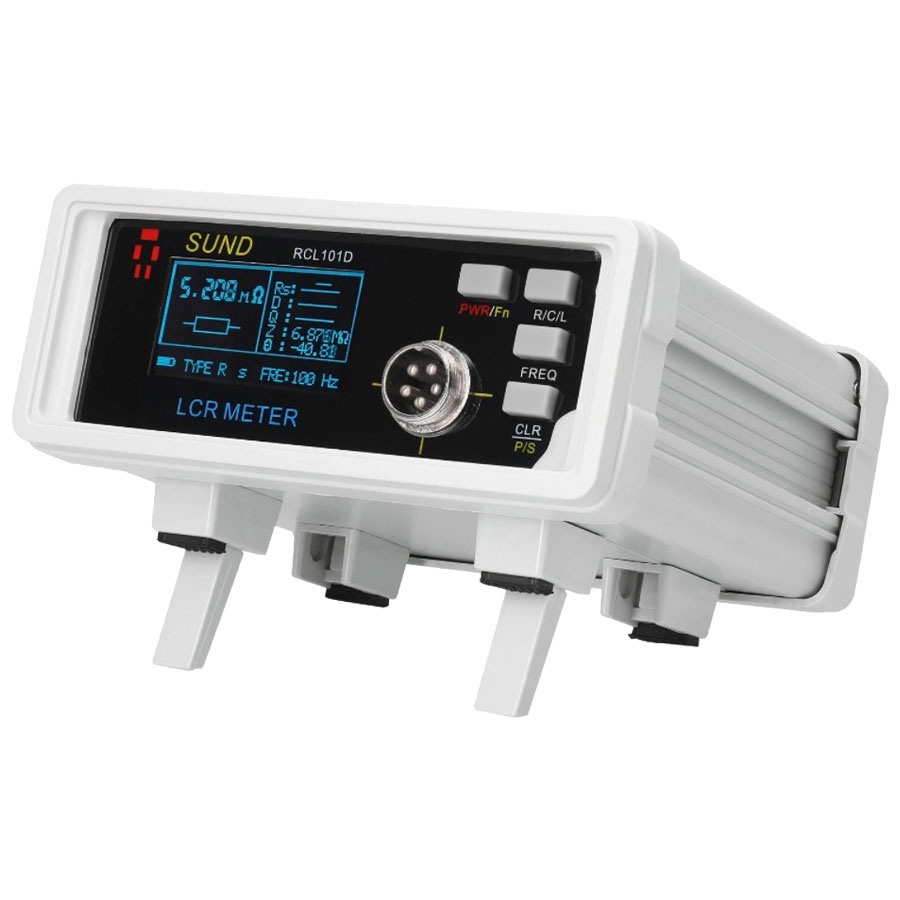

Miernik typu mostek pomiarowy RLC101D SUND przeznaczony do pomiaru parametrów elementów elektronicznych LCR. Użytkownik ma do dyspozycji szeregowy lub równoległy układ pomiarowy, oraz wybór częstotliwości testowej pobudzającej mierzony element.
zestaw zawiera:
- miernik RLC101D - 1szt.
- przewód pomiarowy ze szczypcami Kelvina - 1szt.
- zasilacz sieciowy 9V ładowarka -1szt.
- oryginalne opakowanie - 1szt.
gwarancja:
- 24 miesięczny okres gwarancyjny = 2 lata
Instrukcja obsługi mostka cyfrowego RCL101D SUND
Podłącz przewód pomiarowy do przyrządu. Dwa zaciski testowe odpowiednio zaciskają dwa kołki testowanego elementu, a wszystkie cztery bieguny muszą stykać się ze stykami elementu.
☐ Włączanie: naciśnij przycisk PWR/Fn i zwolnij go, aby włączyć zasilanie
☐ Wyłączenie: Naciśnij i przytrzymaj przycisk PWR/Fn, aż pojawi się monit o wyłączenie. Po zwolnieniu instrument wyłączy się.
☐ Kalibracja:
Przyrząd musi być kalibrowany po każdym uruchomieniu, aby odjąć rezystancję wewnętrzną, indukcyjność i rozłożoną pojemność uchwytu testowego. Każda częstotliwość musi być skalibrowana. Parametry kalibracji nie są zapisywane i kalibrację należy ponownie skalibrować przy następnym włączeniu.
Metoda kalibracji: krótko naciśnij klawisz CLR, ekran wyświetla ikonę kalibracji i przechodzi w tryb kalibracji.
Są elementy do przetestowania, należy je usunąć. Po odczekaniu, aż odczyt będzie względnie stabilny, ponownie krótko naciśnij klawisz CLR, aby wyjść z trybu kalibracji.
☐ Pomiar odporności:
Przyrząd domyślnie korzysta z funkcji pomiaru rezystancji, gdy jest włączony. Ekran LCD wyświetla „TYPE R” w lewym dolnym rogu. Jeśli „TYPE R” nie jest wyświetlany, należy nacisnąć przycisk R/C/L na panelu sterowania, aby przełączyć na „TYPE R”. Zmierz wartość rezystancji. Jeżeli w głównym obszarze parametrów (lewy górny róg ekranu) wyświetla się --H-- lub --L--, oznacza to, że mierzona rezystancja przekracza bieżący zakres maksymalny lub jest mniejsza niż bieżący zakres minimalny. Jeśli wyświetla -----, oznacza to, że wynik testu jest negatywny lub nieprawidłowy. Wyświetlanie pojemności i indukcyjności jest podobne do tego znaczenia.
☐ Pomiar pojemności:
Przed pomiarem pojemności należy zewrzeć dwa bieguny kondensatora i go rozładować. Jeśli „TYP C” nie jest wyświetlany w lewym dolnym rogu ekranu LCD, należy nacisnąć przycisk R/C/L na panelu sterowania, aby przełączyć się na „TYP C”, a system automatycznie wybierze odpowiedni zakres do pomiaru. , Wartość pojemności jest wyświetlana w głównym obszarze parametrów.
☐ Pomiar indukcyjności:
Jeśli „TYP L” nie jest wyświetlany w lewym dolnym rogu ekranu LCD, należy nacisnąć przycisk R/C/L na panelu sterowania, aby przełączyć na „TYP L”. System automatycznie dobiera odpowiedni zakres do pomiaru, a wartość indukcyjności jest wyświetlana w głównym obszarze parametrów.
☐ Wybór częstotliwości:
Jeśli chcesz wybrać częstotliwość testową, naciśnij przycisk FREQ (przycisk wyboru częstotliwości), aby wybrać odpowiednią częstotliwość pomiaru. Ten instrument obsługuje częstotliwości 100 Hz, 1 KHz i 10 KHz.
☐ Wybór trybu szeregowego i równoległego:
Po włączeniu urządzenie domyślnie pracuje w trybie S (seria). Naciśnij i przytrzymaj przycisk P/S, aby przejść do trybu P (równoległego). W dolnej linii ekranu zostanie wyświetlony odpowiedni monit S lub P, a ikona wyświetli również równoważny model obwodu odpowiedniego trybu.
☐ Automatyczne wyłączanie:
Jeśli przez dłuższy czas nie zostanie naciśnięty żaden klawisz, w ciągu 20 minut urządzenie wygeneruje ostrzeżenie brzęczykiem. Jeśli nadal nie ma żadnego klawisza, urządzenie wyda ponownie sygnał dźwiękowy i automatycznie wyłączy się później, aby zaoszczędzić zużycie energii.
☐ Ładowanie:
Jeśli poziom naładowania baterii jest zbyt niski, przyrząd wyłączy się automatycznie, proszę nie włączać go ponownie.
Proszę w pełni naładować ładowarkę wspomagającą przed jej włączeniem
Znaczenie parametru:
Rs: Rezystancja równoważna szeregowa
Rp: Rezystancja równoważna równoległa
D: Strata
Q: Współczynnik jakości dobroć
Z: całkowita impedancja θ: kąt fazowy
S: tryb szeregowy
P: tryb równoległy
! Uwaga:
1. Pamiętaj, aby rozładować przed pomiarem pojemności.
2. Skalibruj przed użyciem
3. Użyj dostarczonej ładowarki
