Przetwornica napięcia z 5V na 12V MC34063A
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: ELEK-114
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Przetwornica napięcia z 5V na 12V MC34063A
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
w skład zestawu wchodzi:
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.
* ZESTAW DO SAMODZIELNEGO MONTAŻU *
Zestaw do samodzielnego montażu umożliwiające zlutowanie przetwornicy napięcia stałego DC-DC opartego o układ scalony MC34063A w obudowie DIP8. Konfiguracja pracy przetwornicy to step-up czyli podwyższanie napięcia wejściowego na wyjściu. Napięcie wejściowe 5V na wyjściu przetwornicy ma wartość 12V. Osoba zajmująca się montażem nabywa niezbędne doświadczenie w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw KIT polecamy dla początkujących elektroników hobbystów.
dane techniczne:
- zestaw do samodzielnego montażu KIT/DIY
- przetwornica napięcia DC-DC
- przetwornica podwyższająca napięcie step-up
- oparta na układzie MC34063A
- zakres napięcia wejściowego: od 4,5V do 5,5Vdc
- napięcie wyjściowe: 11,5V do 12,5V
- wymiary płytki drukowanej: 65mm x 25mm
- płytka PCB jednostronna
- solder-maska -TAK
- opis montażowy na płytce drukowanej - TAK
- schemat ideowy - TAK
- schemat montażowy - TAK
- typ montażu: przewlekany THT
- elementy montowane powierzchniowo SMD: nie
- elementy wymagające zachowania polaryzacji: TAK
- urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia (działa odrazu)
- zestaw do samodzielnego montażu tzw. KIT, DIY.
- ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT
w skład zestawu wchodzi:
- płytka drukowana PCB
- wszystkie potrzebne elementy do budowy urządzenia
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.

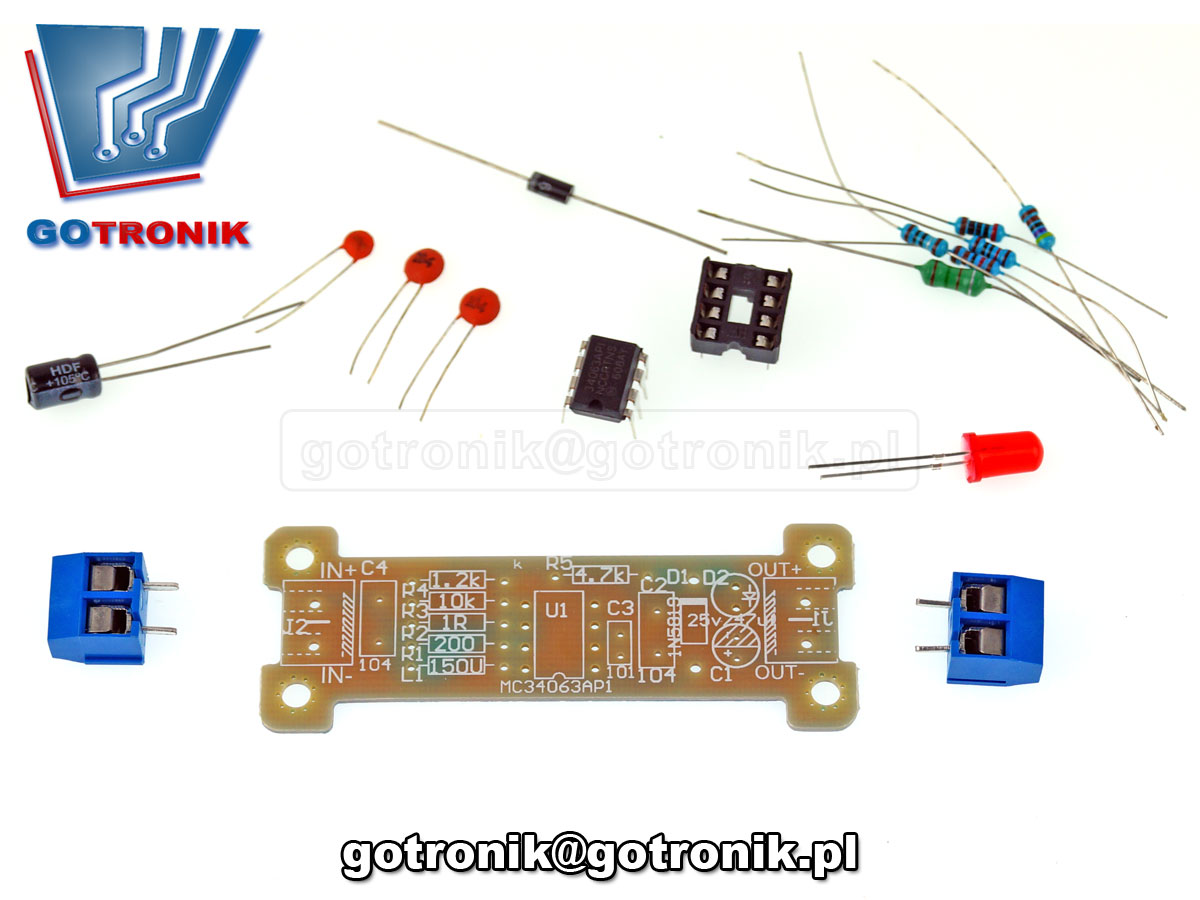

zdjęcie zmontowanego zestawu (poglądowe):
zdjęcia:
