Przetwornica napięcia symetrycznego Step Up

przetwornica dc dc napięcia symetrycznego step up boost

przetwornica dc dc napięcia symetrycznego step up boost
przetwornica dc dc napięcia symetrycznego step up boost przetwornica dc dc napięcia symetrycznego step up boost



Przetwornica DC-DC na napięcie symetryczne. Z pojedynczego napięcia wejściowego otrzymujemy podwójne - symetryczne napięcie wyjściowe. Jest to przetwornica napięcia typu "Step-Up" czyli podwyższająca napięcie wyjściowe w stosunku do napięcia wejściowego.



schemat blokowy przetwornicy:

schemat blokowy przetwornicy napięcia
Uwe - napięcie wejściowe, Gnd - masa, +Uwy -zacisk dodatniego napięcia wyjściowego, -Uwy - zacisk ujemnego napięcia wyjściowego





  • przetwornica napięcia symetrycznego DC-DC (positive and negative Dual output)
  • przetwornica podwyższająca napięcie wejściowe Step Up Boost
  • zakres napięcia wejściowego Uwe: od 3V do 6V
  • regulowany zakres napięcia wyjściowego: od 5V do 32V (+/- wyjściowe napięcie symetryczne)
  • maksymalny prąd wyjściowy: 300mA (0,3A)
  • maksymalny prąd wejściowy: 3A
  • potencjometr do regulacji napięcia wyjściowego
  • maksymalna moc wyjściowa: 5W - naturalne chłodzenie
  • efektywność: 70-85%
  • temperatura pracy: -40°C do +85°C (jeśli temperatura otoczenia przekracza 40°C, należy obniżyć pobór mocy)
  • pobór prądu bez obciążenia: ok. 8mA  (5V do ± 24V)
  • regulacja obciążenia: ± 1% pozytywne, negatywne ± 5%
  • regulacja napięcia: ± 1%
  • zabezpieczenie przed zwarciem: BRAK
  • Ochrona przed odwrotną polaryzacją napięcia wejściowego: BRAK
  • montaż: śruby (średnica 3 mm), 2 otwory mocujące
  • wymiary płytki drukowanej: 27mm x 57mm

przetwornica dc dc napięcia symetrycznego step up boost  przetwornica dc dc napięcia symetrycznego step up boost  przetwornica dc dc napięcia symetrycznego step up boost



przykładowe zastosowanie przetwornicy do zasilania generatora (wymagającego zasilania symetrycznego +/- 12V):





przetwornica dc dc napięcia symetrycznego step up boost przetwornica dc dc napięcia symetrycznego step up boost

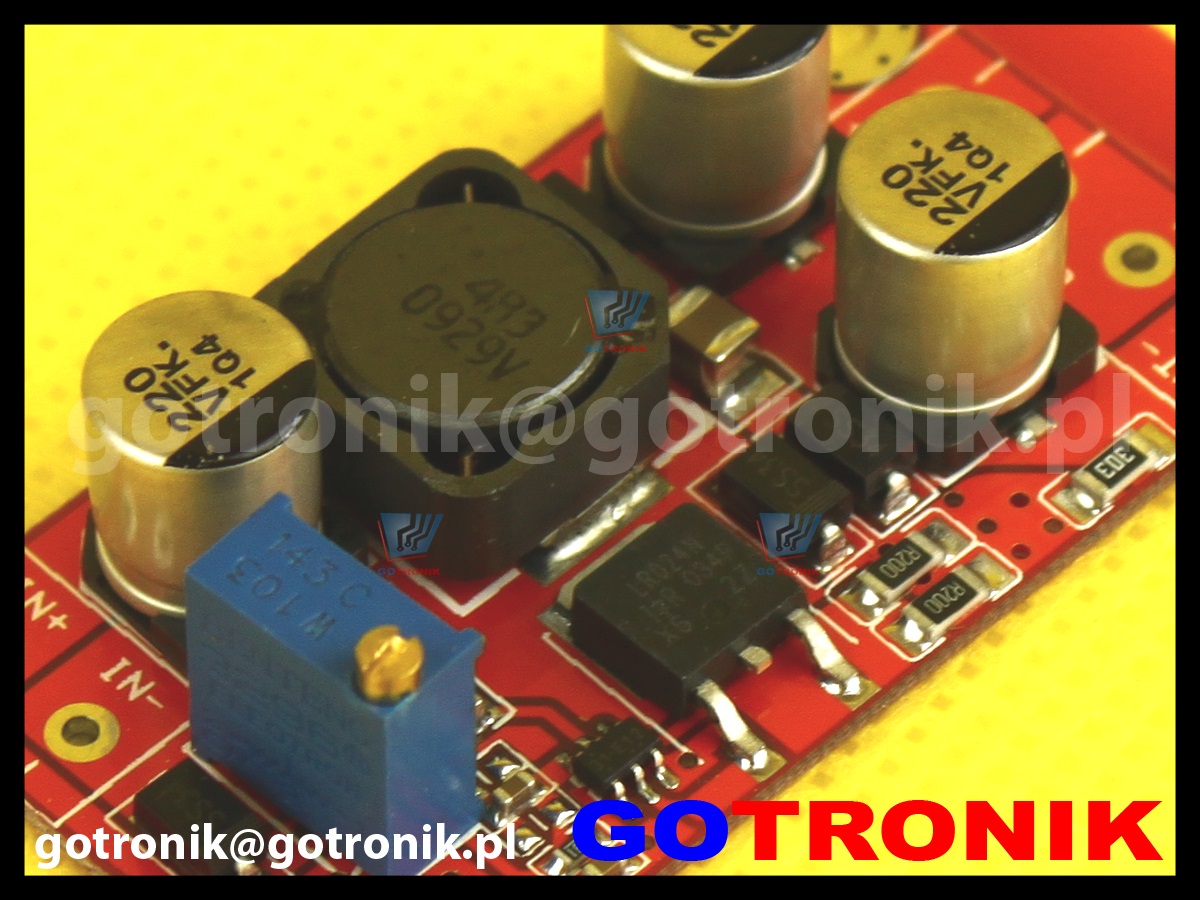

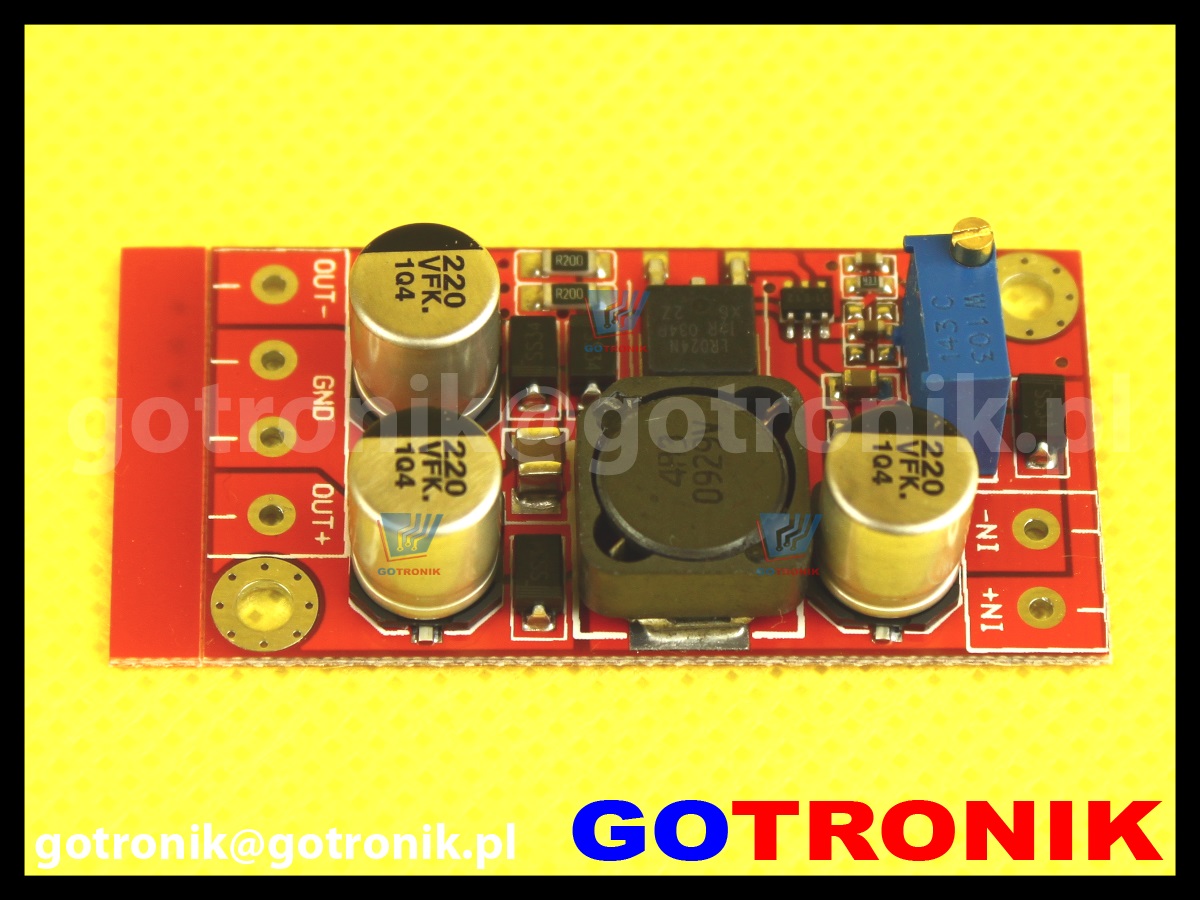

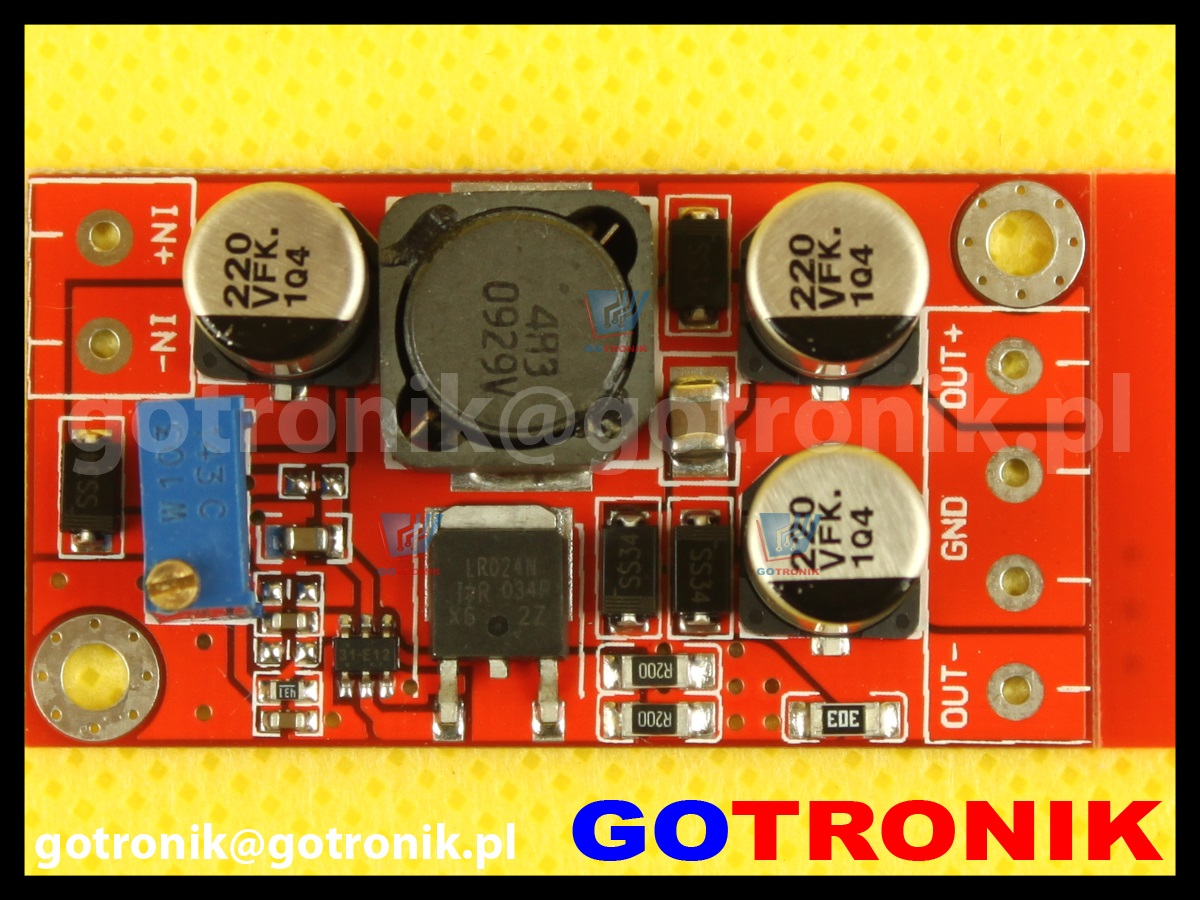

zdjęcia:

przetwornica dc dc napięcia symetrycznego step up boost

przetwornica dc dc napięcia symetrycznego step up boost

przetwornica dc dc napięcia symetrycznego step up boost

przetwornica dc dc napięcia symetrycznego step up boost

przetwornica dc dc napięcia symetrycznego step up boost

przetwornica dc dc napięcia symetrycznego step up boost

przetwornica dc dc napięcia symetrycznego step up boost

przetwornica dc dc napięcia symetrycznego step up boost
