Przetwornica napięcia 0,8V-30V 5A 30W CV CC
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-791
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Przetwornica napięcia 0,8V-30V 5A 30W CV CC
Moduł przeznaczony jest do ładowania akumulatorów litowo-jonowych Li-ion, litowo-polimerowych i innych. Jest to moduł przetwornicy napięcia DC obniżającej napięcie. Układ wyposażony jest w diody LED informujące o trwającym ładowaniu (dioda B), naładowaniu akumulatora (dioda G). Układ posiada możliwość regulacji prądu, oraz napięcia. Jeżeli obciążenie pobiera większy prąd niż jest ustawiony świeci się dioda LED_R. Regulacja napięcia odbywa się poprzez ustawienie wartości na wyjściu modułu poprzez zmianę ustawienia potencjometru. Przetwornica posiada złącza ARK do przykręcenia przewodów lub ewentualnie pady do dolutowania przewodów zasilania obraz akumulatorka. Moduł sam przestaje ładować akumulator gdy napięcie na nim będzie takie samo jak napięcie ustawione za pomocą potencjometru.
Przykładowe zastosowania:
Jako ładowarka akumulatorów litowo-jonowych Li-ion:
Moduł przetwornicy obniżającej napięcie (step-down) umożliwia regulację napięcia oraz prądu wyjściowego za pomocą potencjometrów znajdujących się na płytce modułu. Różnca między napięciem zasilania, a ustawionym napięciem wynosi minimum 1V.
Opis wyjść:
IN+ napięcie zasilania +
IN- napięcie zasilania -
OUT+ napięcie wyjściowe +
OUT- napięcie wyjściowe -
Uwaga! Podłączać przetwornice zgodnie z opisem powyżej. Podłączenie zasilania pod wyjście przetwornicy doprowadzi do jej uszkodzenia
Sposób ładowania akumulatorka Li-Ion:
1. Sprawdź napięcia oraz prąd ładowania akumulatorka zgodnie ze specyfikacją producenta.
2. Ustawić napięcie ładowania oraz ograniczenia prądowego zgodnie z zaleceniami producenta akumulatorka. Poprzez pomiar napięcia oraz ograniczenia prądowego.
3. Podłączyć pakiet akumulatorków do przetwornicy
4. Diody led informują o procesie ładowania
- dioda LED świeci gdy bateria jest ładowana (dioda od wewnątrz)
- dioda led świeci gdy bateria jest naładowana (dioda od zewnątrz)
Moduł przeznaczony jest do ładowania akumulatorów litowo-jonowych Li-ion, litowo-polimerowych i innych. Jest to moduł przetwornicy napięcia DC obniżającej napięcie. Układ wyposażony jest w diody LED informujące o trwającym ładowaniu (dioda B), naładowaniu akumulatora (dioda G). Układ posiada możliwość regulacji prądu, oraz napięcia. Jeżeli obciążenie pobiera większy prąd niż jest ustawiony świeci się dioda LED_R. Regulacja napięcia odbywa się poprzez ustawienie wartości na wyjściu modułu poprzez zmianę ustawienia potencjometru. Przetwornica posiada złącza ARK do przykręcenia przewodów lub ewentualnie pady do dolutowania przewodów zasilania obraz akumulatorka. Moduł sam przestaje ładować akumulator gdy napięcie na nim będzie takie samo jak napięcie ustawione za pomocą potencjometru.
przetwornica napięcia step down z regulacją napięcia i prądu wyjściowego moduł ładowarki akumulatorów Li-ion -
dane techniczne:
- moduł impulsowej przetwornicy napięcia typu step down
► przetwornica step-down obniża napięcie wejściowe na wyjściu - przetwornica chio: XL4015E1
- napięcie wejściowe: od 5V do 32V
- regulowane napięcie wyjściowe: 0,8V do 30V dc
- maksymalny prąd wyjściowy: 5A
- moc wyjściowa: 30W
- sprawność: 95%
- częstotliwość pracy: 300kHz
- tętnienia wyjściowe: 50mV
- regulacja napięcia: TAK
- regulacja prądu: TAK
- potencjometr do regulacji napięcia wyjściowego
- potencjometr do regulacji prądu wyjściowego
- praca w trybach:
► CV - stabilizacja napięcia wyjściowego
► CC - regulacja ograniczenia prądu wyjściowego - przykładowe zastosowanie:
► ładowarka akumulatorów litowych
► zasilacz, sterownik dla diod LED - diody LED infromujące o stanie pracy przetwornicy:
LED informująca o ładowaniu
LED informująca o naładowaniu
LED informująca o zadziałaniu ograniczenia prądowego - złącza WE i WY terminal block ARK do przykręcenia przewodów
- temperatura pracy: -40°C ~ 85°C
- wymiary: 51 x 27 x 14mm
Przykładowe zastosowania:
Jako ładowarka akumulatorów litowo-jonowych Li-ion:
Podczas ładowania akumulatorka Li-Ion gdy napięcie akumulatorka jest zbyt niskie i doprowadzone zostanie napięcie zasilania pracujące w trybie stałego napięcia bez ograniczenia prądowego to akumulatorek pobierze maksymalny prąd jaki może zostać pobrane ze źródła zasilania. Może to doprowadzić do uszkodzenia akumulatorka. Należy stosować źródło z ograniczeniem prądowym jakim jest oferowana przetwornica. Krzywa ładowania: czerwony stały prąd, niebieski stałe napięcie
Moduł przetwornicy obniżającej napięcie (step-down) umożliwia regulację napięcia oraz prądu wyjściowego za pomocą potencjometrów znajdujących się na płytce modułu. Różnca między napięciem zasilania, a ustawionym napięciem wynosi minimum 1V.
Opis wyjść:
IN+ napięcie zasilania +
IN- napięcie zasilania -
OUT+ napięcie wyjściowe +
OUT- napięcie wyjściowe -
Uwaga! Podłączać przetwornice zgodnie z opisem powyżej. Podłączenie zasilania pod wyjście przetwornicy doprowadzi do jej uszkodzenia
Sposób ładowania akumulatorka Li-Ion:
1. Sprawdź napięcia oraz prąd ładowania akumulatorka zgodnie ze specyfikacją producenta.
2. Ustawić napięcie ładowania oraz ograniczenia prądowego zgodnie z zaleceniami producenta akumulatorka. Poprzez pomiar napięcia oraz ograniczenia prądowego.
3. Podłączyć pakiet akumulatorków do przetwornicy
4. Diody led informują o procesie ładowania
- dioda LED świeci gdy bateria jest ładowana (dioda od wewnątrz)
- dioda led świeci gdy bateria jest naładowana (dioda od zewnątrz)

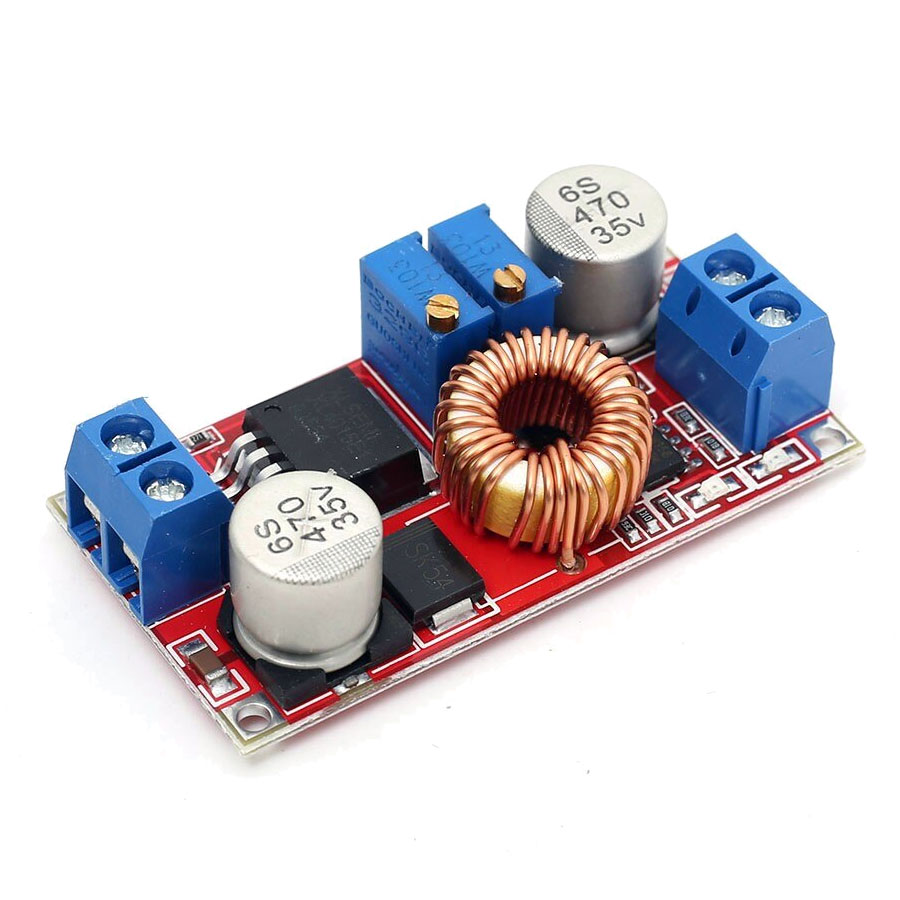

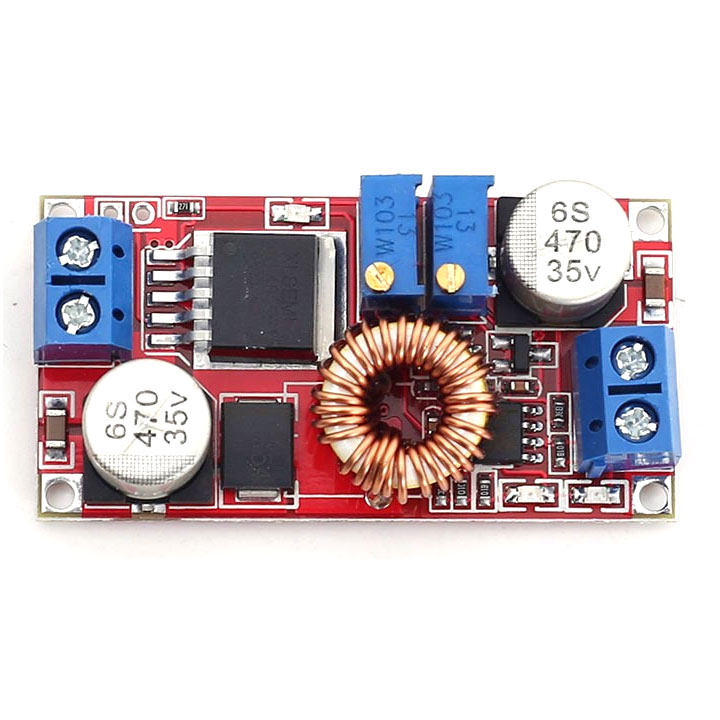

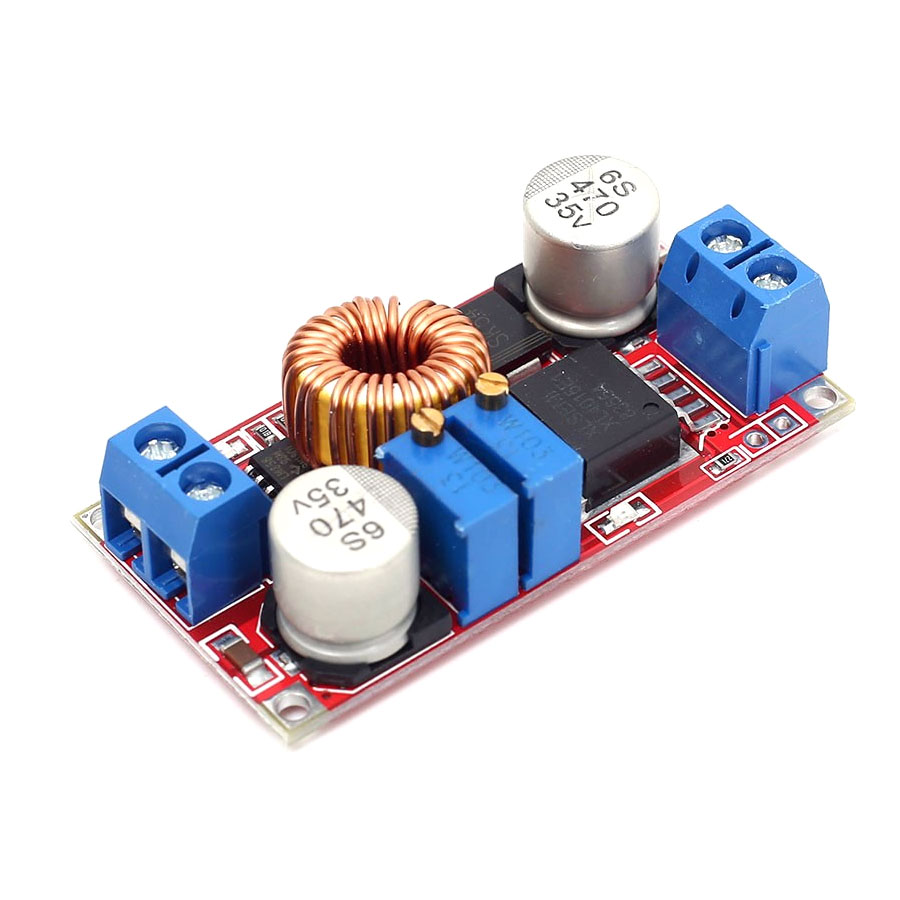

zdjęcia produktu:
