Przekaźnik 5V sterowany napięciem – komparator
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-920
Kod producenta: DVB01
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Przekaźnik 5V sterowany napięciem – komparator
dane techniczne:

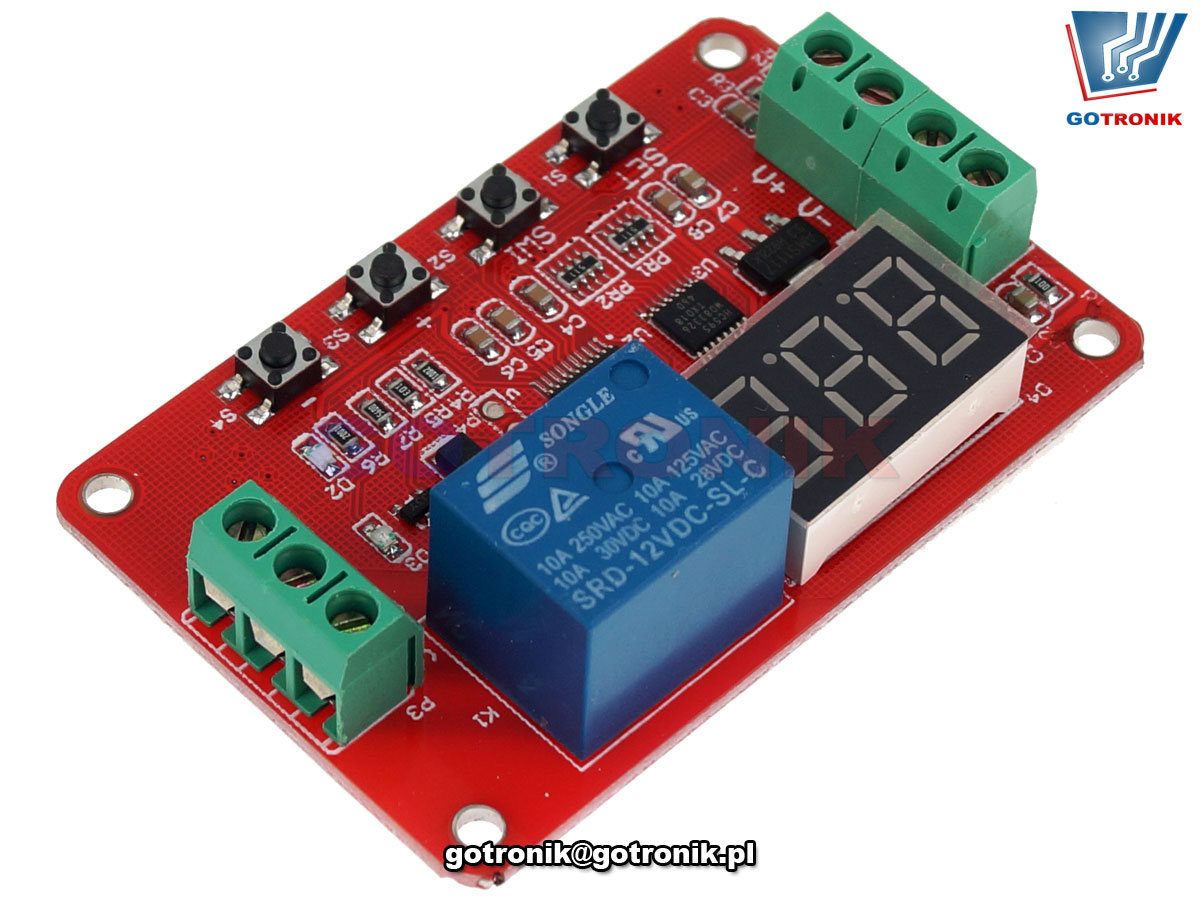

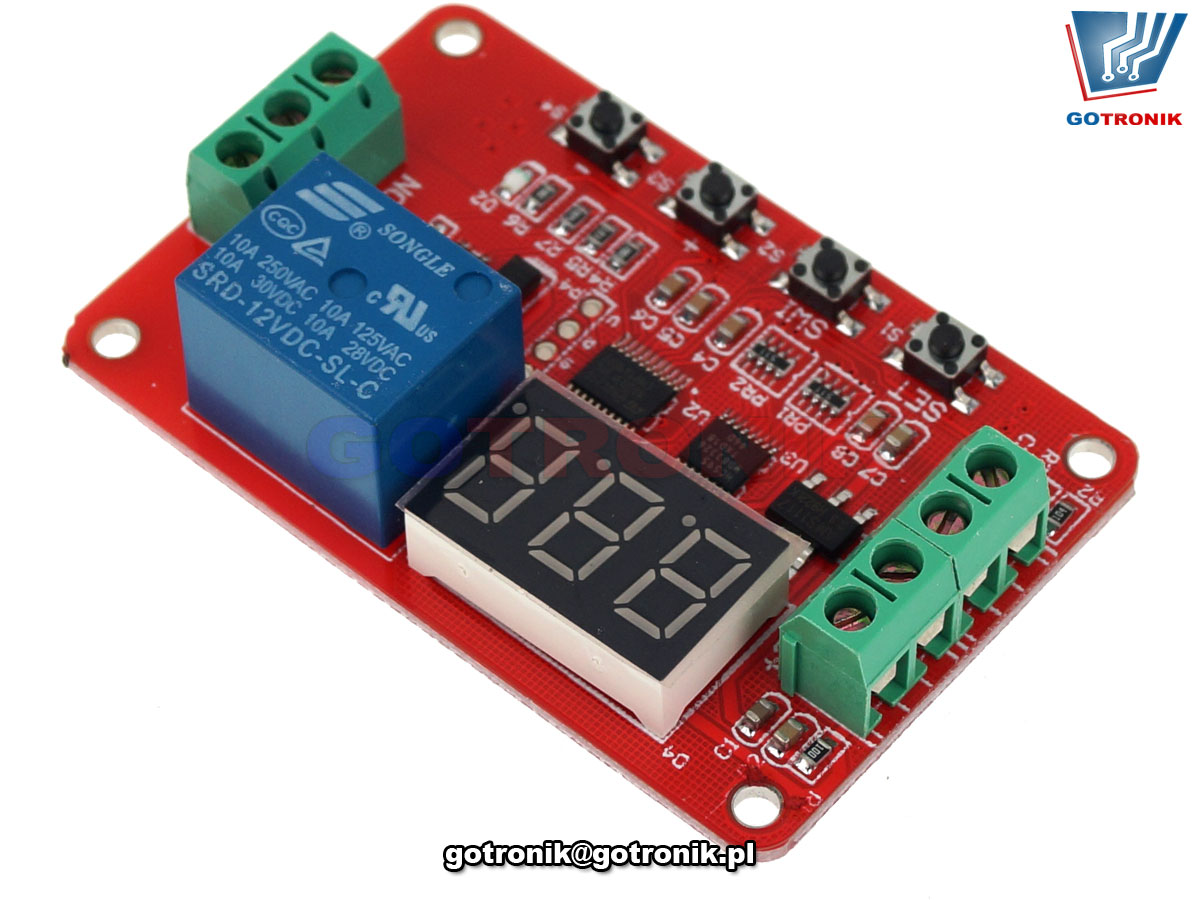

zdjęcia produktu:
Moduł przekaźnika 5V wyposażony jest w komparator (sterowanego napięciem), który porównuje napięcie zasilania z napięciem na zaciskach wejściowych modułu. Układ może działać na zasadzie monitorowania ładowania i rozładowywania akumulatora. Urządzenie posiada 5 programów które można dostosować do swoich potrzeb ustawiając odpowiednie parametry przyciskami znajdującymi się na panelu. Użytkownik może ustawić dolną oraz górną wartość napięcia. Moduł umożliwia także ustawienie opóźnienia zadziałanie oraz funkcję odłączenia po ustawionym czasie. Napięcie zasilania dla tego modułu wynosi 5V DC. Zakres pomiarowy wynosi od 0 do 100V.
Przekaźnik 5V sterowany napięciem – komparator. Moduł ładowania i rozładowywania
Przekaźnik 5V sterowany napięciem – komparator. Moduł ładowania i rozładowywania
dane techniczne:
- moduł przekaźnika DVB01 z komparatorem napięcia
- zakres pomiaru napięcia: od 0V do 100V
dokładność pomiaru: +/-0,1V - wyświetlacz LED
- przyciski sterujące
- sterowanie mikroprocesorowe
- użytkownik może zdefiniować górną i dolną wartość napięcia
- parametry są zapamiętywane przez moduł po utracie zasilania:
► 5 programów działania modułu
► ustawienie opóźnienia zadziałania: 0 – 99,9s
► ustawienie czasu po którym przekaźnik ma się otworzyć: 0 – 99,9s - automatyczna funkcja oszczędzania energii
- złącza ARK teminal block do przykręcenia przewodów
bez konieczności lutowania - przekaźnik Songle SRD-05VDC-SL-C - styki przełączalne
- maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC
dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
► NC - normal close - obwód normalnie zamknięty
► NO - normal open - obwód normalnie otwarty
w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.
Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia) - długa żywotność przekaźnika ok.100000 przełączeń
- profesjonalnie wykonana płytka drukowana PCB:
► dwustronna z metalizacją otworów
► czerwona solder-maska ochronna - otwory montażowe do przykręcenia płytki
- montaż SMD i przewlekany elementów elektronicznych
- wymiary: 67mm x 44mm x 20mm

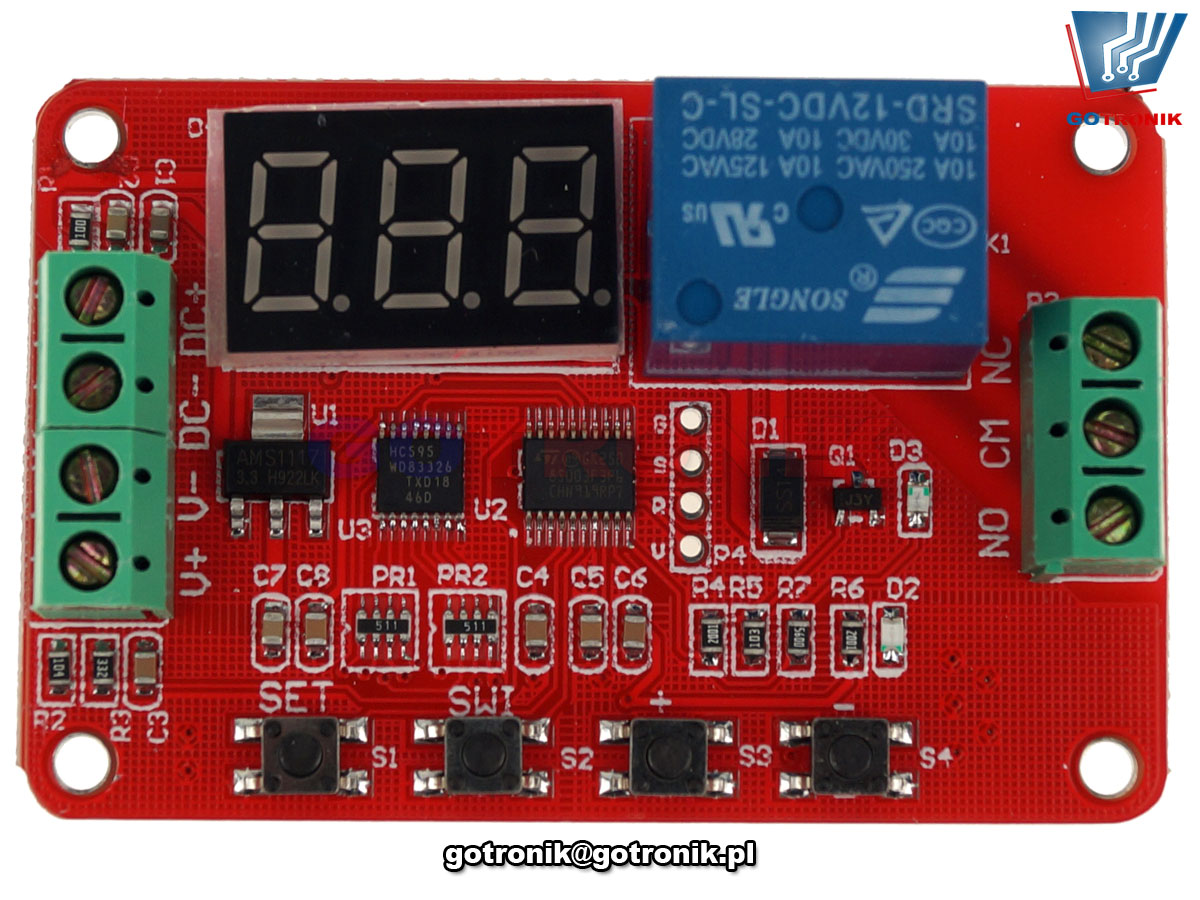

Opis wyprowadzeń:
DC+ → napięcie zasilania +
DC- → napięcie zasilania -
V+ → pomiar: napięcie mierzone +
V- → pomiar: napięcie mierzone -
NC – (Normal Closed ) styk normalnie zamknięty
NO – (Normal Open) styk normalnie otwarty
COM – wspólne złącze przekaźnika
Opis ustawień:
P0 – wybór funkcji
P1 – górne napięcie graniczne
P2 – dolne napięcie graniczne
P3 – kalibracja wyświetlacza
P4 – ustawienie czasu opóźnienia (dolna granica) P2
P5 – ustawienie czasu opóźnienia (górna granica) P1
Opis funkcji przycisków:
SET- zmiana programu / zapisanie ustawionego parametru / podgląd ustawionego parametru/ Włączenie wyłączenie podświetlenia
SWI – następny parametr / włączenie oszczędzania energii/ wybór ustawionego parametru do wyświetlenia oraz potwierdzenie zmiany
„-” inkrementalna wartości
„+” dekrementacja wartości
Funkcja 1: Moduł będzie tylko wykonywał pomiar napięcia
Funkcja 2: Gdy zmierzone napięcie jest niższe niż dolna wartość graniczna napięcia przekaźnik zamknięty. Gdy napięcie jest wyższe niż górna wartość graniczna napięcia przekaźnik otwarty do osiągnięcia dolnego napięcia granicznego
Funkcja 3: Gdy napięcie jest wyższe niż górna wartość graniczna napięcia przekaźnik zamknięty. Gdy napięcie jest niższe niż dolne napięcie graniczne przekaźnik otwarty
Funkcja 4: Gdy napięcie jest wyższe niż górne napięcie graniczne przekaźnik otwarty. Gdy napięcie jest niższe niż dolne napięcie graniczne przekaźnik otwarty. W granicach napięcia przekaźnik otwarty.
Funkcja 5: Gdy napięcie jest wyższe niż górne napięcie graniczne przekaźnik zamkniety. Gdy napięcie jest niższe niż dolne napięcie graniczne przekaźnik zamknięty. W granicach napięcia przekaźnik otwarty.
DC+ → napięcie zasilania +
DC- → napięcie zasilania -
V+ → pomiar: napięcie mierzone +
V- → pomiar: napięcie mierzone -
NC – (Normal Closed ) styk normalnie zamknięty
NO – (Normal Open) styk normalnie otwarty
COM – wspólne złącze przekaźnika
Opis ustawień:
P0 – wybór funkcji
P1 – górne napięcie graniczne
P2 – dolne napięcie graniczne
P3 – kalibracja wyświetlacza
P4 – ustawienie czasu opóźnienia (dolna granica) P2
P5 – ustawienie czasu opóźnienia (górna granica) P1
Opis funkcji przycisków:
SET- zmiana programu / zapisanie ustawionego parametru / podgląd ustawionego parametru/ Włączenie wyłączenie podświetlenia
SWI – następny parametr / włączenie oszczędzania energii/ wybór ustawionego parametru do wyświetlenia oraz potwierdzenie zmiany
„-” inkrementalna wartości
„+” dekrementacja wartości
Funkcja 1: Moduł będzie tylko wykonywał pomiar napięcia
Funkcja 2: Gdy zmierzone napięcie jest niższe niż dolna wartość graniczna napięcia przekaźnik zamknięty. Gdy napięcie jest wyższe niż górna wartość graniczna napięcia przekaźnik otwarty do osiągnięcia dolnego napięcia granicznego
Funkcja 3: Gdy napięcie jest wyższe niż górna wartość graniczna napięcia przekaźnik zamknięty. Gdy napięcie jest niższe niż dolne napięcie graniczne przekaźnik otwarty
Funkcja 4: Gdy napięcie jest wyższe niż górne napięcie graniczne przekaźnik otwarty. Gdy napięcie jest niższe niż dolne napięcie graniczne przekaźnik otwarty. W granicach napięcia przekaźnik otwarty.
Funkcja 5: Gdy napięcie jest wyższe niż górne napięcie graniczne przekaźnik zamkniety. Gdy napięcie jest niższe niż dolne napięcie graniczne przekaźnik zamknięty. W granicach napięcia przekaźnik otwarty.
zdjęcia produktu:
