Przekaźnik 12V z układem czasowym 1s - 999 minut w obudowie
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: BTE-710
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)

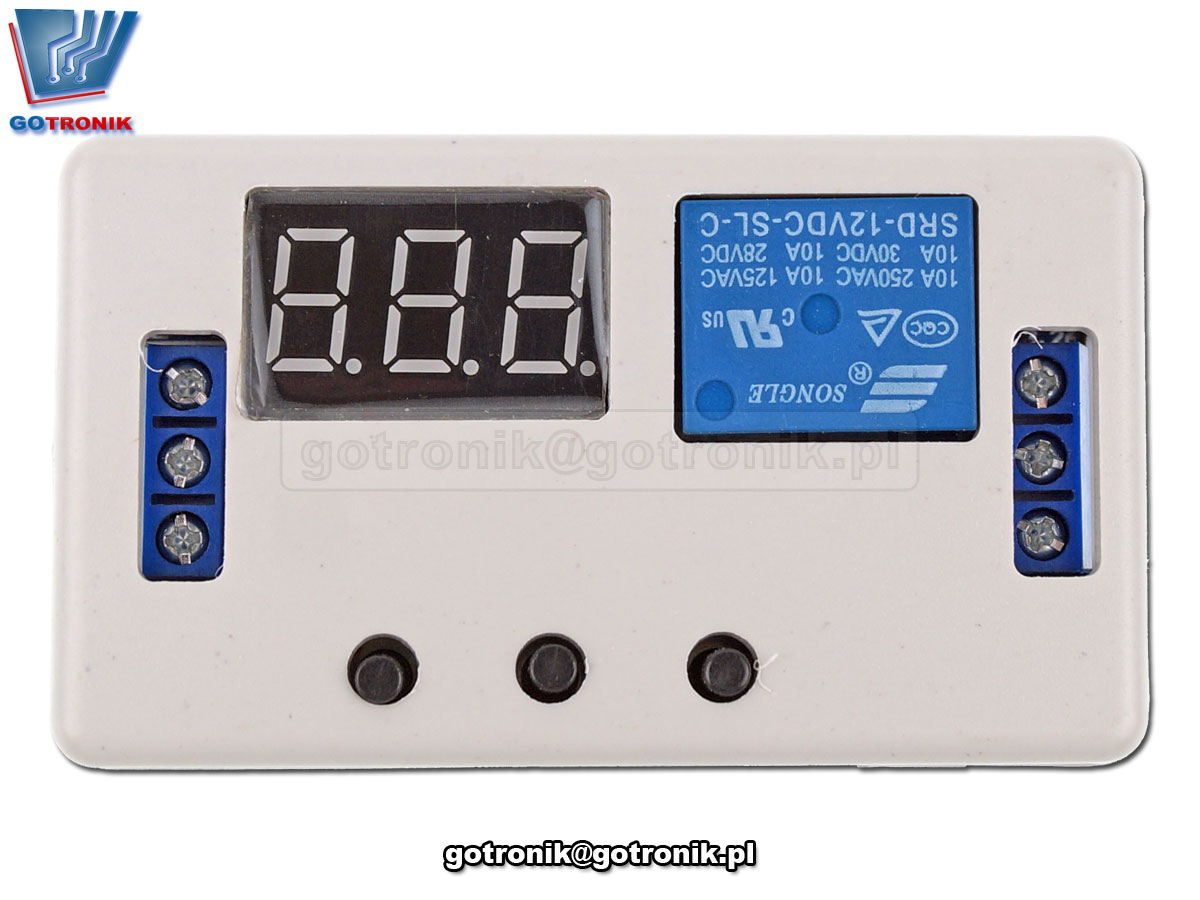

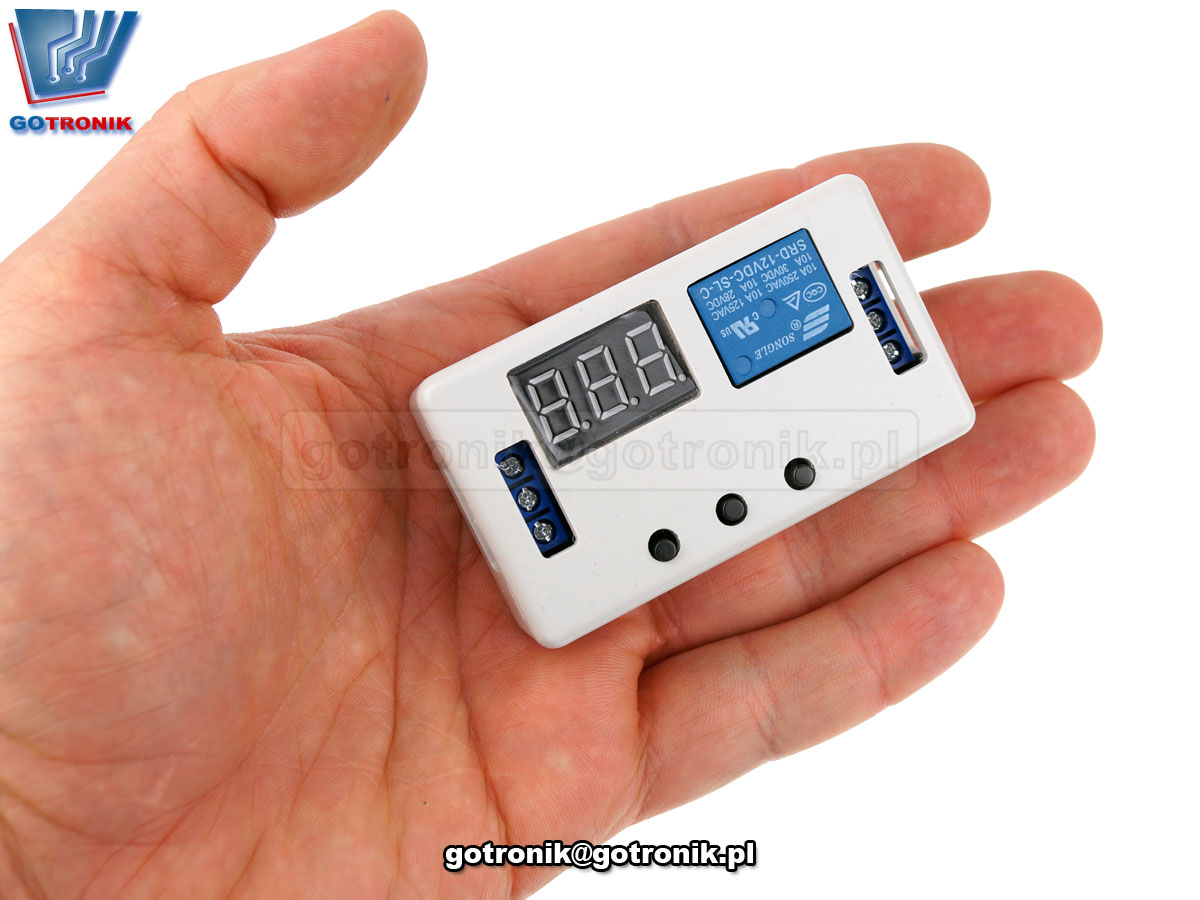

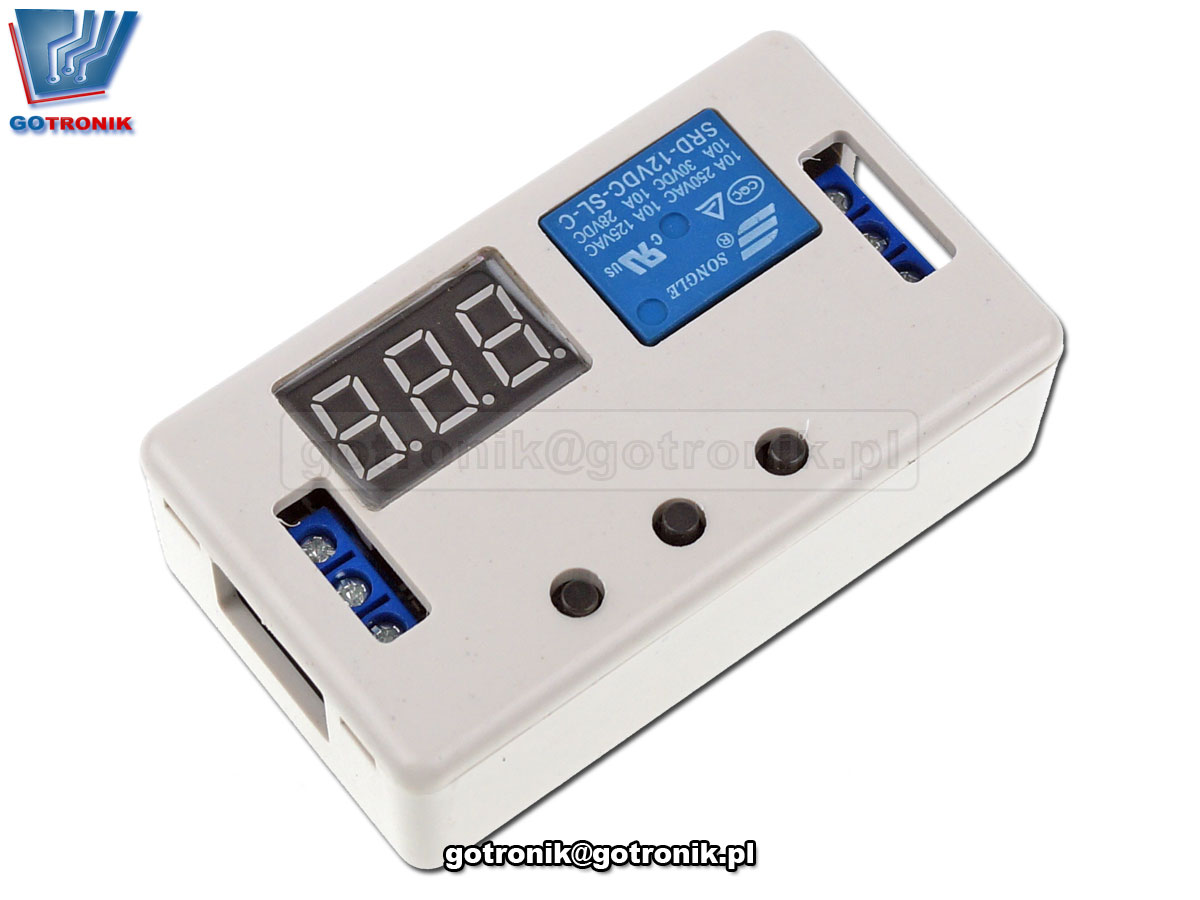

Przekaźnik z układem czasowym 1s - 999 minut w obudowie
Moduł elektronicznego przełącznika z układem czasowym realizującym funkcje: włączenie lub wyłączenie czasowe z opóźnieniem. Moduł umieszczony w obudowie. Łatwa instalacja i programowanie funkcji. Moduł wyposażony w wyświetlacz LED, oraz 3 przyciski sterujące. Napięcie zasilania 12V.
dane techniczne:
- moduł elektroniczny: przekaźnik przełącznik z odliczającym układem czasowym
- realizowane funkcje: załączenie z opóźnieniem, czasowe włączenie,
- zakresy regulacji czasu: 1 sekundy do 999 minut
- napięcie zasilania modułu: 12V dc
- wyświetlacze LED kolor czerwony
- przyciski sterujące K1 K2 K3
- obudowa plastikowa
- przekaźnik Songle SRD-12VDC-SL-C
- maksymalne obciążenie styków przekaźnika: 10A/250V AC
w praktyce jeśli do wyjścia podłączymy urządzenie elektryczne zasilane napięciem 230V to jego moc maksymalna nie może przekraczać 2300W. - dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):
► NC - normal close - obwód normalnie zamknięty
► NO - normal open - obwód normalnie otwarty - długa żywotność przekaźnika ok.100000 przełączeń
- złącza ARK do przykręcenia przewodów zasilania i przełącznika
- orientacyjny pobór prądu:
ok. 20mA przekaźnik wyłączony
ok. 50mA przekaźnik załączony - wymiary obudowy: 70mm x 40mm x 23mm
karta katalogowa przekaźników SONGLE SRD-XXVDC-SL-XOferowany moduł elektronicznego timera może realizować następujące funkcje potocznie określane jako: przekaźnik czasowy, czasówka, timer, programator czasowy, przekaźnik z układem czasowym, układ opóźnionego załączenia, włącznik czasowy, wyłącznik czasowy, moduł opóźnionego włącznika, układ z odliczaniem czasu załączenia.
programowanie funkcji modułu timera:
przycisk K1 - lewy
przycisk K2 - środkowy
przycisk K3 - prawy
Ustawienie czasu:
► wcisnąć przycisk K2, aż wybrana cyfra zacznie migać
► przyciskiem K3 ustawić odpowiednią cyfrę. Przełączenie się do następnej cyfry następuje po ponownym wciśnięciu przycisku K2
► migająca kropka oznacza wybór jednostek czasowych
000 - czas liczony w pełnych sekundach
00.0 - czas liczony w sekundach z dokładnością do dziesiątych jej części np. 0,4sekundy
0.00 - czas liczony w sekundach z dokładnością do setnych jej części np. 4,23sekundy
000. - czas liczony w minutach
Aby wejść do menu ustawień należy wcisnąć oraz przytrzymać przycisk K1 (opis przycisków widoczny po otworzeniu obudowy)
Wybór trybu pracy odbywa się poprzez pojedyncze naciśnięcie przycisku K4 (micro switch) znajdujący się pod obudową modułu. Tryb pracy można zmieniać podczas pracy modułu
Ustawienia:
► program P-1 - Po wyzwoleniu przekaźnik załączy się na ustawiony czas.
tryb 1 - ponowne podanie sygnału wyzwalającego powoduje zatrzymanie
tryb 2 - ponowne podanie sygnału wyzwalającego reset licznika
tryb 3 - ponowne podanie sygnału wyzwalającego nic nie robi, następuje dalsze odliczanie
► program P-2 - Po wyzwoleniu moduł zacznie odliczać ustawiony czas a następnie załączy przekaźnik na ustawiony czas
tryb 1 - Program działa jednorazowo po podaniu zasilania (startuje natychmiastowo), aby ponownie załączyć timer należy ponownie zasilić moduł
tryb 2 - Program działa po podaniu sygnału, po zakończeniu odliczania ponowne podanie sygnału rozpoczyna pomiar od nowa
tryb 3 - Program działa po podaniu sygnału, ponowne podanie sygnału uruchamia program od nowa (nawet w trakcie odliczania)
► program P-3 - Przekaźnik będzie działał w pętli, czas załączenia oraz przerwy można dowolnie ustawiać
Program uruchamia się natychmiastowo po podaniu zasilania, podanie sygnału zmienia tryb pracy przekaźnika i resetuje licznik
► program P-4 - Po wyzwoleniu przekaźnik załączy się na ustawiony czas, podczas odliczania kolejny sygnał uruchomi licznik od nowa
