ODP3122 Owon zasilacz programowalny laboratoryjny 30V 12A 378W podwójny SCPI LabView RS232 USB LAN cyfrowy sterowany LCD

Super promocja -4%

Programowalny zasilacz laboratoryjny ODP3122 Owon 30V 12A 378W podwójny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: ODP3122

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 2 349,99 zł

Cena netto: 1 910,56 zł

Cena poprzednia: 2 460,00 zł

Najniższa cena w okresie 30 dni przed wprowadzeniem obniżki to 2 460,00 zł

Ilość: szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Recenzje produktu (0)

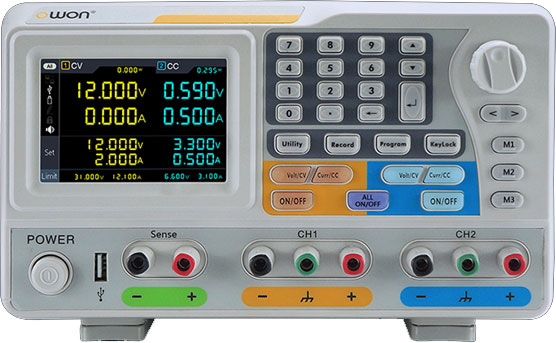

Programowalny zasilacz laboratoryjny ODP3122 Owon

ODP3122 produkcji Owon to zasilacz laboratoryjny podwójny czyli o 2 wyjściach napięcia z funkcją programowania ustawień. Dwa kanały wyjściowe CH1 i CH2 zasilacza ODP3122 niezależne i umożliwiają płynną regulację napięcia w zakresie od 0 do 30V dla CH1 i i w zakresie od 0 do 6V w kanale CH2. Wydajność prądowa CH1do 12A i 3A w CH2. Regulacja napięcia i prądu w CH1 i CH2 jest niezależna tzn. w pierwszym kanale możemy ustawić wartość napięcia wyjściowego 4,55V natomiast w w drugim kanale CH2 3,21V. Laboratoryjny zasilacz ODP3122 umożliwia łączenie równoległe lub szeregowe wyjść CH1 i CH2 w celu uzyskania zwiększenia wydajności prądowej lub zwiększenia zakresu napięcia wyjściowego. Połączenie równoległe wyjść CH1 i CH2 zasilacza ODP3122 sumuje jego prąd wyjściowy co w praktyce daje nam przy tym połączeniu 15A maksymalnego prądu na wyjściu (12A z kanału CH1 + 3A z kanału CH2). Trzecią możliwością połączenia niezależnych wyjść zasilacza ODP3122 jest uzyskanie napięcia symetrycznego: zacisk wyjściowy (-) CH1 łączymy z gniazdem wyjściowy (+) CH2: z tego połączenia powstaje nam obwód masy GND. W kanale CH1 mamy wolny zacisk (+) i mamy wyjście regulowanego napięcia dodatniego. W kanale CH2 mamy wolny zacisk (-) i jest tam wyjście napięcia ujemnego, które możemy analogicznie regulować. Podwójne, symetryczne napięcie wykorzystywane jest min. w technice analogowej do zasilania wzmacniaczy operacyjnych, wzmacniaczy mocy. Konstrukcja zasilacza ODP3122 jest oparta na transformatorze co zapewnia jego bardziej stabilną i bezawaryjną pracę w stosunku do konstrukcji opartych na przetwornicy impulsowej.
ODP3122 to nowoczesna konstrukcja zasilacza liniowego z dodatkowym interfejsem szeregowym USB lub RS232 i LAN pozwalająca na kontrolę parametrów z poziomu komputera. W manualu dostępne są komendy sterujące.
Opcjonalnie można wykorzystać popularne adaptery przejściówki USB-RS232 do komunikacji z komputerem. Zasilacz ODP3122 może współpracować z oprogramowaniem LabView i obsługuje komendy SCPI.

dane techniczne:

2 kanałowy laboratoryjny zasilacz programowalny ODP3122 produkcji Owon
podwójny zasilacz ODP3122 z 2 niezależnymi wyjściami
liniowa konstrukcja zasilacza oparta na transformatorze
► niskie szumy i tętnienia
regulacja parametrów wyjściowych:
► CH1: napięcia w zakresie od 0V do 30V i prądu z zakresie od 0A do 12A
► CH2: napięcia w zakresie od 0V do 6V i prądu z zakresie od 0A do 3A
maksymalna moc wyjściowa: 378W
kolorowy wyświetlacz LCD typu TFT
► przekątna 4cale
► rozdzielczość: 480 x 320
regulacja i odczyt parametrów wyjściowych
► napięcia: 1mV
► prądu: 1mA
zabezpieczenia zasilacza:
► OVP Over Voltage Protection - ochrona przed przepięciem - nadnapięciowa
► OCP Over Current Protection - ochrona nadprądowa
► OTP Over Temperature Protection - ochrona temperaturowa
► SCP Short Circuit Protection - zabezpieczenie przed zwarciem wyjścia
dodatkowe wejście pomiarowe SENSE
► służy do pomiaru napięcia na odbiorniku - redukuje spadek napięcia na przewodach zasilających
aktywne chłodzenie przy pomocy wentylatora typu cooler
funkcja blokady klawiatury
do 100 grupowych timerów
tryb pracy wielozadaniowej: indywidualny, równoległy i szeregowy
zabezpieczenie przed przepięciem / przetężeniem
funkcja rejestracji danych : może rejestrować napięcie wyjściowe i prąd i wyświetla nagrane dane na wykresie
obsługa komend SCPI lub LabView

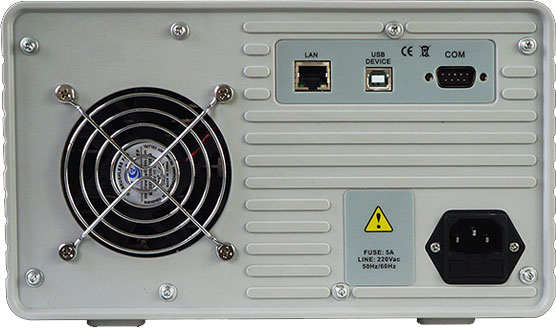

interfejsy komunikacyjne:
► RS232
► USB
► LAN

manual Owon ODP3122

oprogramowanie sterujące Owon ODP3122

Możliwość pracy szeregowej i równoległej, oraz symetrycznej kanałów CH1 i CH2:
► połączenie szeregowe: 0V do 36V i wydajności prądowej 3A
► połączenie równolegle: 0V do 6V i wydajności prądowej 15A
► połączenie symetryczne: 0V do +/-30V | +/-6V i wydajności prądowej 12A/3A*
*-w zależności od sposobu połączenia

model	ODP3122 Owon
kanały wyjściowe	2 niezależne kanały wyjściowe + SENSE
max, moc wyjściowa	378W
zakres regulacji Wyjść	0 - 30V / 12A 1CH 0 - 6V / 3A 2CH
wyświetlacz
wyświetlacz LCD	4 calowy, kolorowy
rozdzielczość	480 x 320 pikseli, 65536 kolorów
dane mechaniczne
wymiary (W x H x D)	250 x 158 x 358mm
waga	12,00kg

model		ODP3122 Owon
kanał		CH1	CH2
zakres regulacji wyjść (0°C-40°C)	napięcia	0 - 30V	0 - 6V
	prądu	0 - 12A	0 - 3A
regulacja obciążenia	napięcia	≤0,01% + 3mV
	prądu	≤0,01% + 3mA
liniowość regulacji	napięcia	≤0,01% + 3mV
	prądu	≤0,01% + 3mA
rozdzielczość regulacji	napięcia	1mV
	prądu	1mA
rozdzielczość odczytu	napięcia	1mV
	prądu	1mA
dokładność ustawień (25°C ±5°C) w ciągu 12 m-cy	napięcia	≤0,03% + 10mV
	prądu	≤0,1% + 8mA
dokładność odczytu (25°C ±5°C)	napięcia	≤0,03% + 10mV
	prądu	≤0,1% + 8mA
szumy i tętnienia (20Hz – 20MHz)	napięcia (Vp-p)	≤4mVp-p
	napięcia (rms)	≤1mVrms
	prądu (rms)	≤5mArms
temperaturowy dryf napięcia (0°C-40°C)	napięcia	≤0,03% + 10mV
	prądu	≤0,1% + 5mA
temperaturowy dryf napięcia odczyt (0°C-40°C)	napięcia	≤0,03% + 10mV
	prądu	≤0,1% + 5mA
dokładność ustawień połączenia Równoległego	napięcia	≤0,02% + 5mV
	prądu	≤0,1% + 30mA
programowanie wyjścia	pamięć	100 komórek
	ustawienia czasu	sekundy
rejestracja danych		10 000 komórek pamięci (napięcia, prądu i mocy)
temperatura pracy		0 - 40°C
interfejsy komunikacyjne		USB Host&Device, RS232, and LAN

Zasilacz laboratoryjny OWON serii ODP3122 posiada wysoką rozdzielczość pomiaru prądu (1mA) oraz napięcia (1mv) oraz niski poziom tętnienia – 1mV. Urządzenie posiada wyświetlacz LED który pokazuje wskazania prądu, napięcia oraz mocy. W konstrukcji zasilacza zastosowano aktywne chłodzenie (wentylator). Dodatkowo posiada zabezpieczenie przeciążeniowe, zwarciowe oraz przed przegrzaniem. Zasilacz wyróżnia możliwość programowania go przez SCPI i Labview na komputerze PC. Komunikacja odbywa się przy pomocy interfejsu do wyboru: RS232, USB, LAN.

Wejście pomiarowe SENSE:

► W przypadku dużych prądów znaczący jest spadek napięcia na przewodach zasilających. W zasilaczu programowalnym ODP3122 mamy do dyspozycji wejście pomiarowe pozwalające zmierzyć faktyczne napięcie na zasilanym odbiorniku.

Funkcja kreatywnego rejestrowania danych:
► do monitorowania zmieniającego się stanu systemu zasilania, wyświetlając zarejestrowane dane na wykresie. Niskie tętnienia / niski poziom szumów

Wyjście czasowe:
► Obsługa 100 grup ustawień wyjściowych taktowania, krzywą mocy wyjściowej można regulować za pomocą komputera,lub samym zasilaczem. Zastosowanie do sztucznie symulowanej zmiany mocy wyjściowej.

Niskie tętnienia / niski poziom szumów:
► zasilacz OWON ODP3122 oferuje super niskie tętnienia i bardzo niski szumu,co prawie nie ma wpływu na testowany zasilany obwód elektryczny.

zestaw zawiera:

zasilacz programowalny ODP3122 Owon
przewód zasilający
przewód USB
przewód pomiarowy banan-krokodyl
oryginalny karton

gwarancja:

24 miesiące
gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry, bezpieczniki itp.
