Programator USB AVR mkII (zgodny z AVRISP mkII)

Oferowany programator jest zgodny z programatorem AVRISP mkII produkcji Atmel. Umożliwia on obsługę wszystkich układów 8-bitowy AVR poprzez standardowe złącze ISP 10 pinowe lub złącza TPI (seria Attiny), PDI (seria Atxmega).

Charakterystyka programatora:

• zgodny z AVRISP mkII
• interfejs komunikacyjny USB
• złącze 10-pinowe ISP
• złącze PDI (Program and Debug Interface) - złącze do programowania nowych procesorów ATxmega
• złącze TPI – złącze do programowania procesorów Attiny
• przycisk RESET
• dioda LED status
• dioda LED power (zasilanie)
• możliwość włączenia/wyłączenia napięcia zasilające programowany układ
• możliwość współpracy układami niskonapięciowymi
• możliwość samodzielnego wgrywania nowego firmware poprzez USB (bez potrzeby użycia innego programatora)

Oprogramowanie współpracujące:

• AVRStudio
• CodevisionAVR
• Image Craft

Programator posiada złącza:

• złącze 10-pinowe ISP
• złącze PDI (Program and Debug Interface) - złącze do programowania nowych procesorów ATxmega
• złącze TPI – złącze do programowania procesorów ATtiny

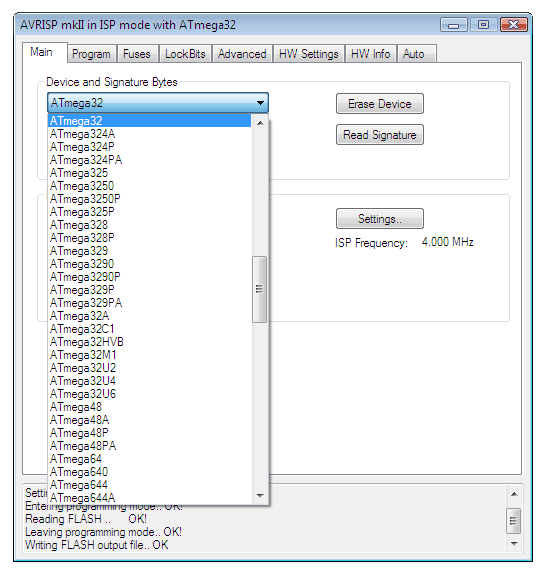

Lista obsługiwanych układów:

Dzięki temu że programator współpracuje ze środowiskiem AVRStudio on wszystkie procesory 8-bitowe AVR produkcji Atmel.

 programator współpracuje także z najnowszą wersja Atmel Studio 6.2:

Sercem programatora jest mikroprocesor AT90USB162 produkcji Atmel który posiada sprzętowy interfejs USB. Dzięki wykorzystaniu tego procesora programator pracuje stabilnie w odróżnieniu od programatorów opartych np. na Atmega8 gdzie transmisja USB jest prowadzona programowo, dodatkowo procesor wykonuje także „obsługę” programatora (i powoduje to bardzo niestabilna pracę takiej konstrukcji). Dodatkowym atutem zastosowania układu AT90USB162 jest możliwość łatwego wgrania nowego firmware za pomocą programu FLIP (FLexible In-system Programmer).

Dzięki zastosowaniu na wyjściu programatora układu buforowego GTL2003 mamy możliwość obsługi układów o napięciu zasilania od 1,0V do 5,0V (1.0 V, 1.2 V, 1.5 V, 1.8 V, 2.5 V, 3.3 V, and 5 V). Dodatkowo GTL posiada zabezpieczenie ESD przed wyładowaniami elektrostatycznymi co dodatkowo chroni cały programator przed uszkodzeniem.

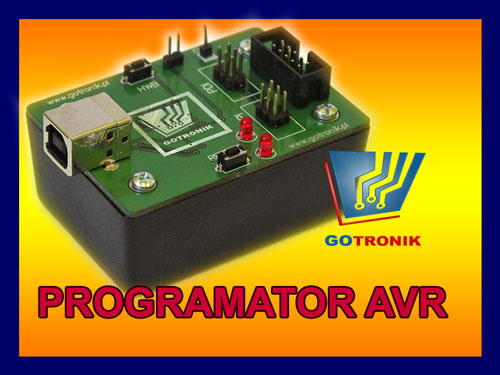

Zdjęcia programatora:

Przykładowe połączenie programatora z minimodułem ATMEGA32.

Zestaw zawiera:
