Programator SuperPro 610P USB2.0 obsługa 33166 układów ISP ARM-7 Xeltek

Programator Xeltek SuperPro610P USB 2.0 ZIF48

programator Xeltek SuperPro610P USB 2.0 ZIF48

Programator Xeltek SuperPro 610P jest przedstawicielem nowej serii programatorów wyposażonych w interfejs komunikacyjny USB 2.0. Oprócz wprowadzenia szybkiego interfejsu zmieniono także architekturę programatora aby programowanie stało się jeszcze szybsze. W tym celu wykorzystano ultraszybki szybki procesor ARM-7, który sprawia że czasy programowania są praktycznie są tylko ograniczone przez czasy dostępu pamięci FLASH, EPROM itp. Następnym krokiem ku przyszłości jest możliwość obsługi układów niskonapięciowych o napięciu zasilania już od 1,2V.

Programator SuperPro 610P jest szybszy w działaniu od modelu SuperPro 500P

Programator umożliwia także programowanie w systemie za pomocą interfejsu ISP (In System Programming – programowanie w systemie), co wcale nie jest standardem w przypadku konkurencyjnych produktów. Coraz to nowsze wersje oprogramowania powodują że możliwości programatora są stale rozwijane. Nowoczesna konstrukcja (hardware) zapewnia ogromne możliwości dla oprogramowania sterującego pracą programatora. Zwiększenie możliwości programatora polega na instalacji najnowszej wersji oprogramowania w której dodawane są nowe algorytmy programowania układów.

Niezawodność programatorów, łatwa obsługa, przejrzyste oprogramowanie, ciągła aktualizacja -dodawanie obsługi nowych układów czynią ten programator bezkonkurencyjnym w swojej klasie.

Dane techniczne:

Zastosowania:
- prace inżynierskie (uruchamianie prototypów, test. ukł.)
- produkcja (szybkie programowanie, prog. seryjne)
- serwis samochodowy - elektronika pojazdowa (chiptunning, liczniki, radiocode, nawigacje GPS, zmiana języków, immobilizer, air-bag)
- serwis RTV (programowanie firmware odbiorników TV, MP3, DVD, SAT, drukarek kserokopiarek, zmiana języków)
- serwis AGD (programowanie firmware pralek, zmywarek, chłodziarek itp.)
- serwis komputerowy (programowanie/uprage BIOS, pamięci w kartach graficznych, sieciowych)
- serwis GSM (programowanie pamięci Flash)

Proszę pamiętać że podane powyżej zastosowania programatora nie zawężają jego możliwości o programowanie, modyfikację wielu innych urządzeń…

FUNKCJONALNOŚĆ – opcje ułatwiające pracę z programatorem:

Sprawdzanie połączenia między podstawką a układem – programator sprawdza czy układ został poprawnie włożony do podstawki. Sprawdzane jest także połączenie wszystkich pinów podstawki ZIF z wyprowadzeniami programowanego układu. Czasami może się zdarzyć że nóżka układu nie styka – wtedy oprogramowanie wskaże nam które wyprowadzenie nie ma poprawnego kontaktu.

Bezpieczeństwo pracy - programator posiada wewnętrzne zabezpieczenia napięciowe i prądowe co gwarantuje bezpieczeństwo dla samego programatora i programowanego układu.

ISP - In System Programming - w przypadku układów posiadających możliwość programowania szeregowego programator posiada 2 algorytmy programowania.
Szeregowy – programowanie za pomocą złącza szeregowego. Nie trzeba wtedy wylutowywać danego układu pamięci lub mikrokontrolera z płytki drukowanej. Należy tylko połączyć płytkę urządzenia za pomocą kilku przewodów z podstawką programatora. Jest to to opcja bardzo praktyczna i ułatwiająca pracę, ponieważ pozwala uniknąć wlutowywania układu (co w przypadku układów o dużej liczbie wyprowadzeń może być kłopotliwe), a także możemy zaoszczędzić pieniądze bo jest jest potrzebny dodatkowych adapter w przypadku układów SMD. W zależności od producenta stosowane są nazwy interfejsu np. Atmel – ISP (In System Programming), Microchip – ICSP (InCircuit Serial Programming).
Równoległy – standardowy algorytm programowania w podstawce programatora.

Programowanie seryjne – jeśli mamy do zaprogramowania większą liczbę układów możemy uruchomić programowanie seryjne tzn. raz ładujemy do bufora programu plik, następnie wkładamy układ a programator po zamknięciu wykrywa sam że układ został włożony i sam rozpoczyna programowanie. Następnie wyciągamy układ i wkładamy następny układ, po zamknięciu podstawki programowanie rozpoczyna się automatycznie. Nie musimy nic klikać myszą. Opcja ta diametralnie skraca czas potrzebny do zaprogramowania większej ilości układów.

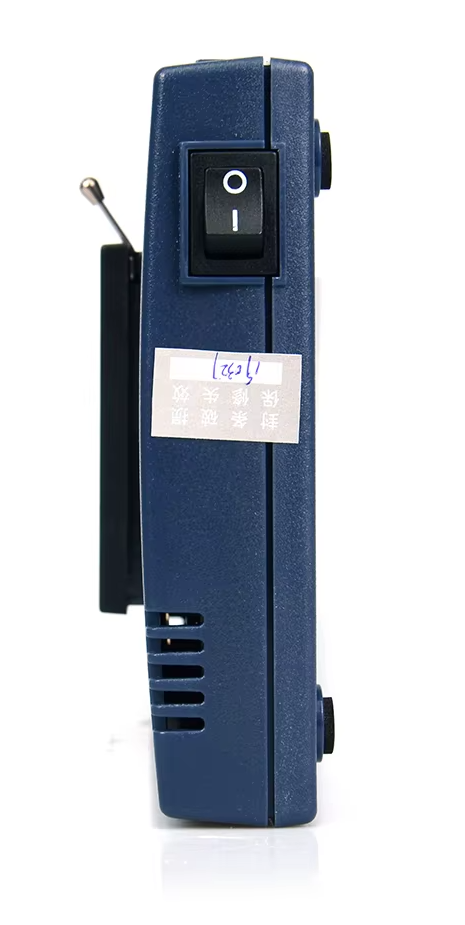

Wyłącznik zasilania – programatora posiada wyłącznik zasilania dlatego po zakończonej pracy można go wyłączyć tym przełącznikiem, a nie bawiąc się w wyciąganie zasilacza lub wtyczki.

Możliwość tworzenia i zapisywania projektów – zapisywane są ustawienia wybranego układu, bity konfiguracyjne, plik wsadowy itp.

Obsługiwane układy:

• EPROM
• równoległe i szeregowe pamięci EEPROM
• FPGA Configuration Serial PROM
• FLASH Memory (NOR and NAND)
• CPLD, EPLD
• Firmware HUB
• Microcontroller
• MCU

W chwili obecnej programator oferuje obsługę 33 166 układów 229 producentów.

LISTA OBSŁUGIWANYCH UKŁADÓW

OPROGRAMOWANIE:


• WINDOWS 98/ME/NT/2000/XP/VISTA/Windows 7/Windows 8/32bit/64bit
• bezpłatne aktualizacje przez Internet
• przejrzyste i łatwe w obsłudze

Oprogramowanie sterujące pracą programatora działa w systemach operacyjnych:
- Windows 98/Me/NT/2000/XP/VISTA/Windows 7/Windows 8/32bit/64bit.

Częste aktualizacje oprogramowania są kolejnym wielkim atutem programatora - z każdą nową wersją oprogramowania jest rozszerzana lista programowanych układów.

Obsługa programu jest bardzo łatwa i nawet dla osób które nigdy nie miały do czynienia z obsługą programatora nie sprawi większego kłopotu.

gwarancja:

zestaw zawiera:

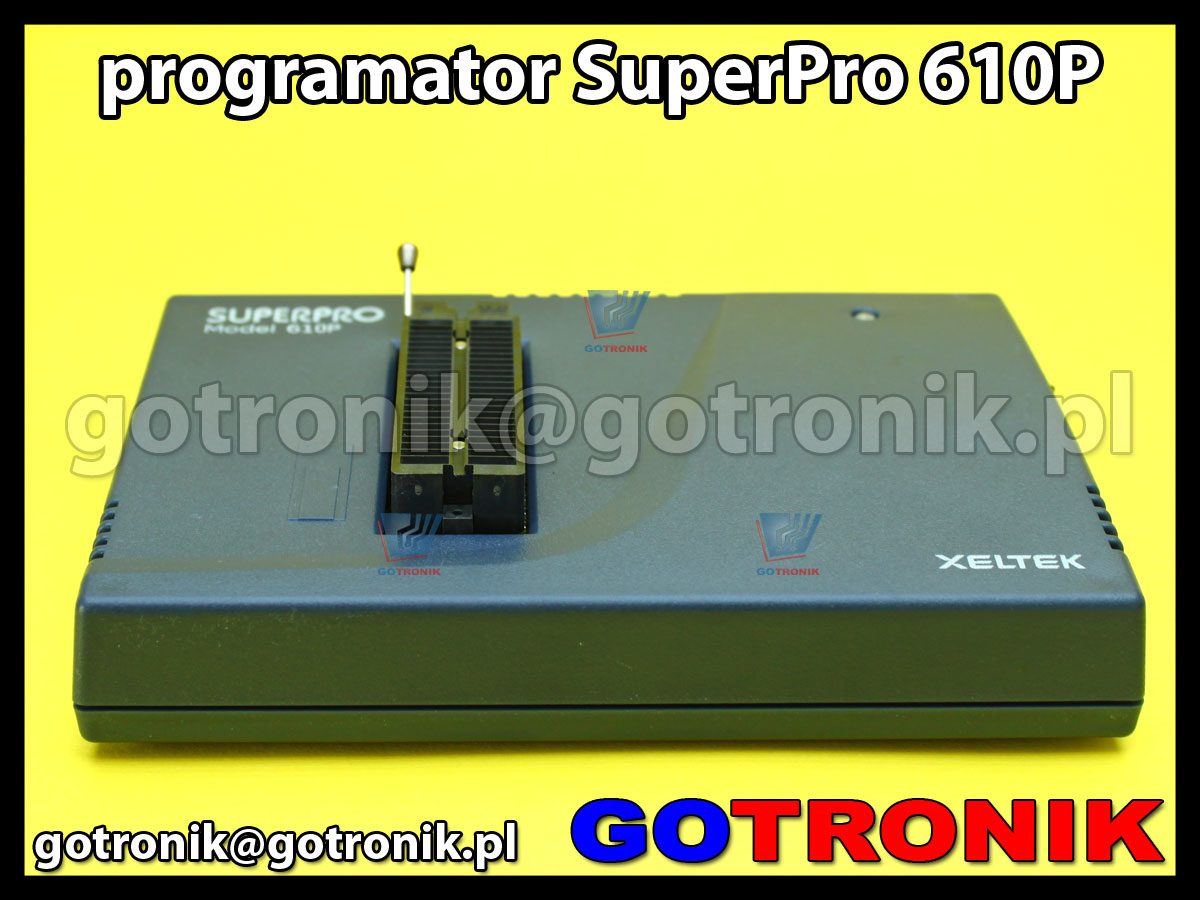

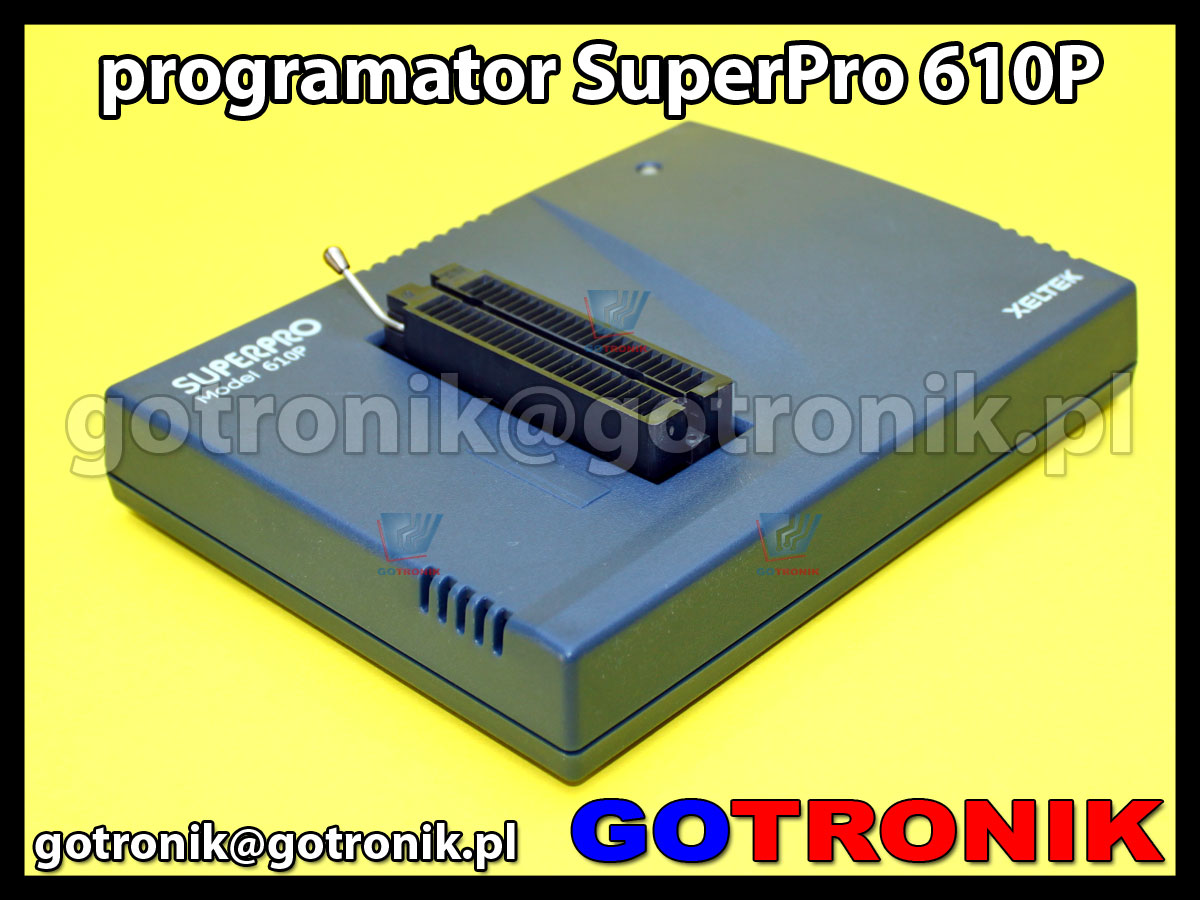

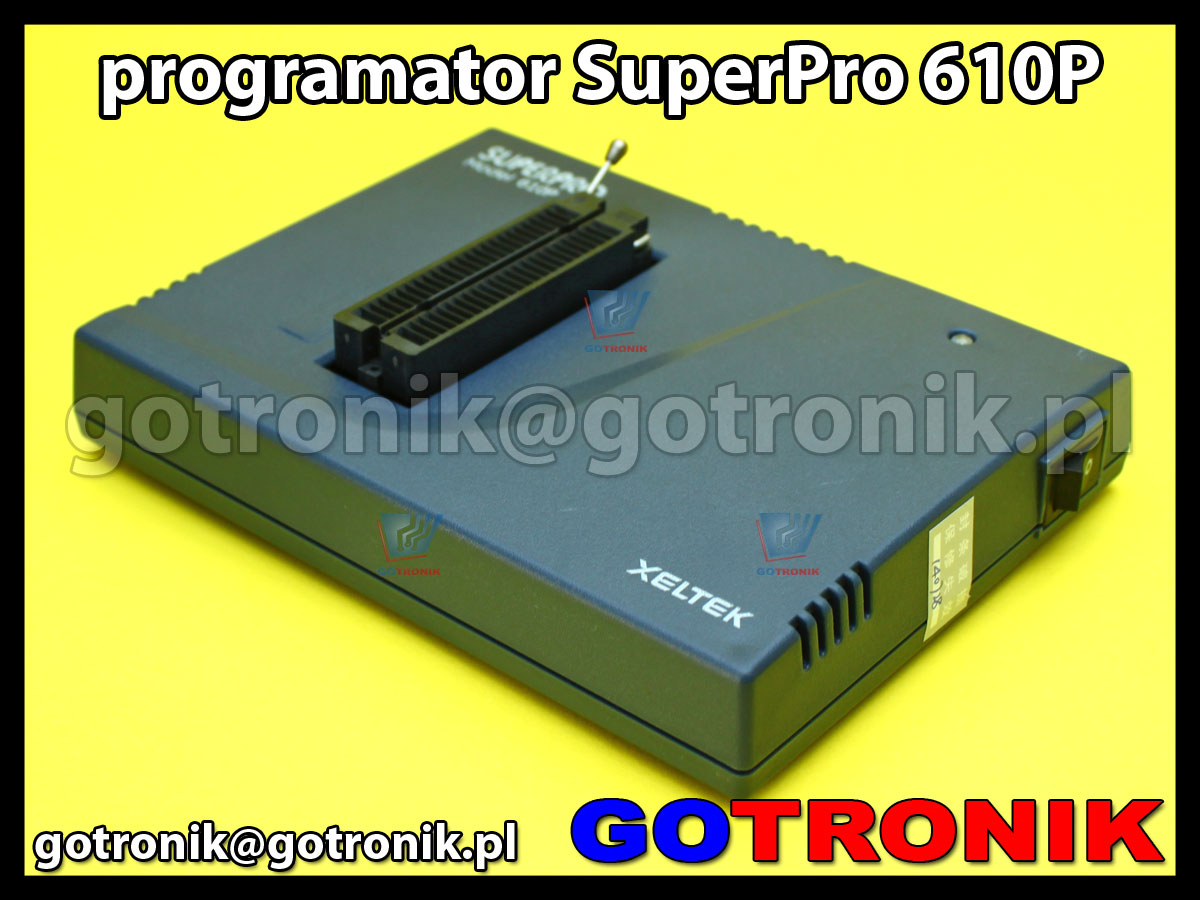

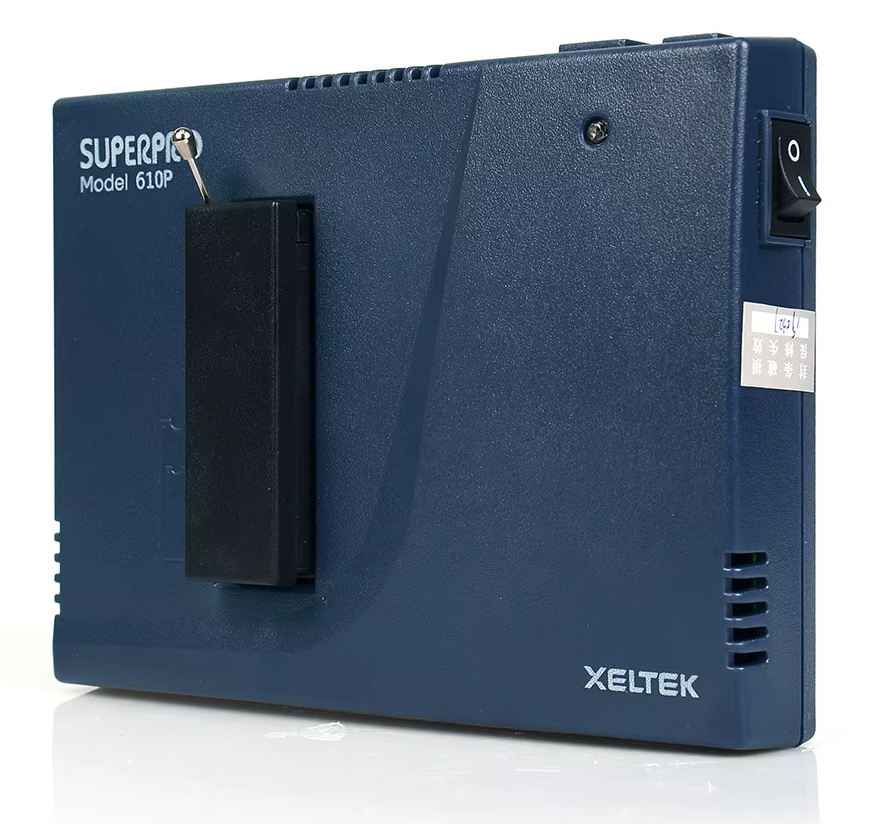

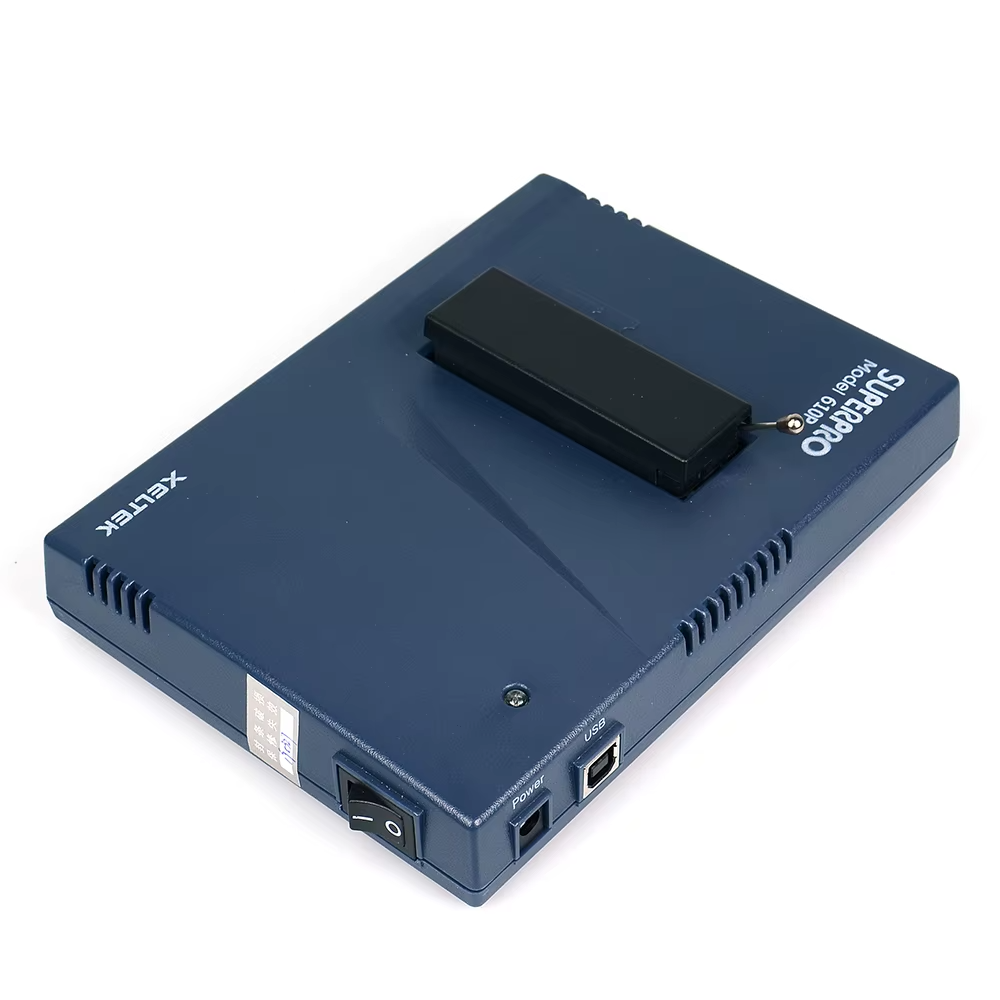

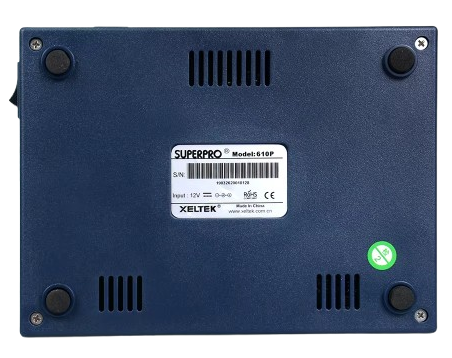

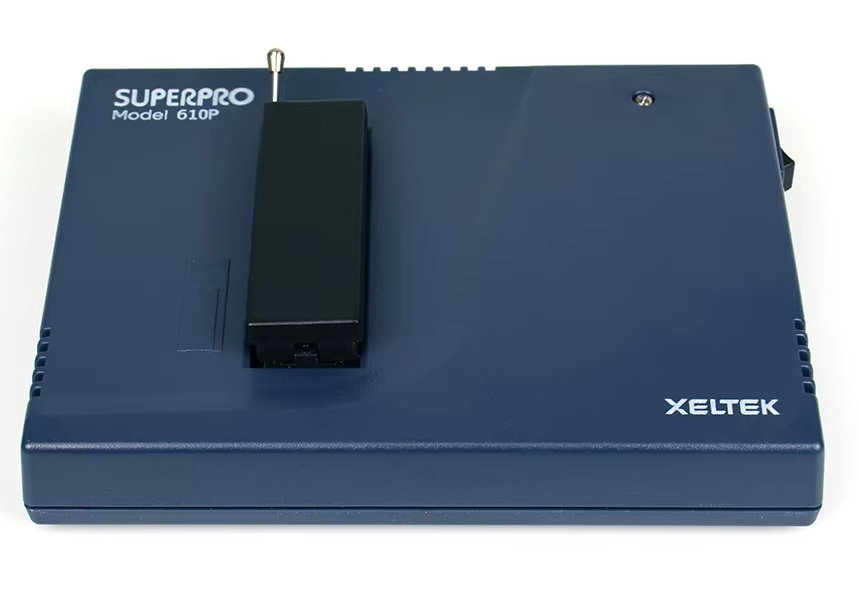

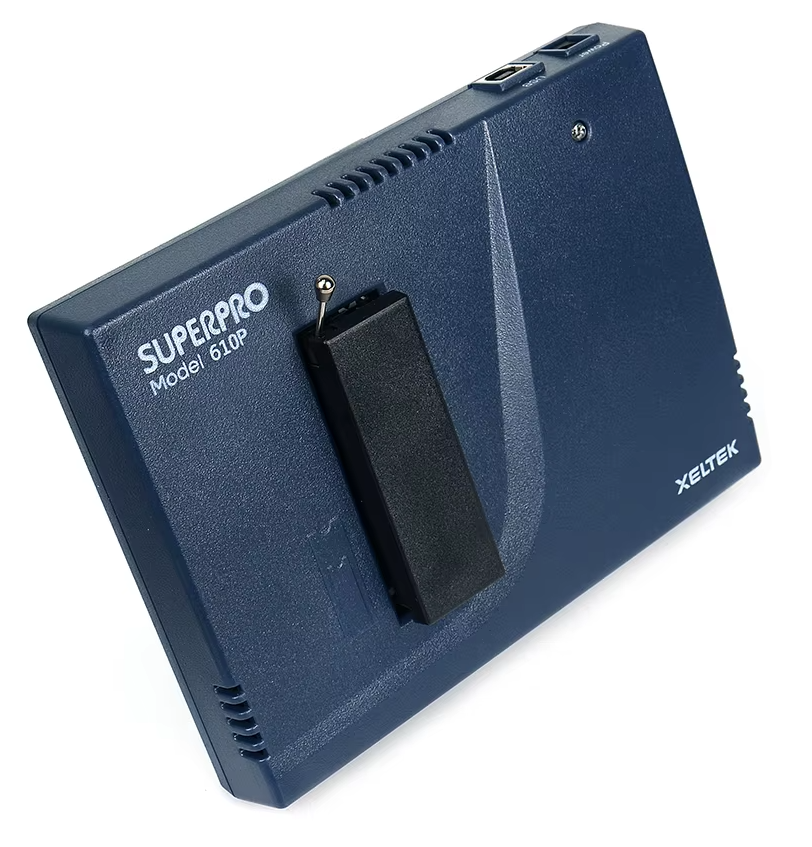

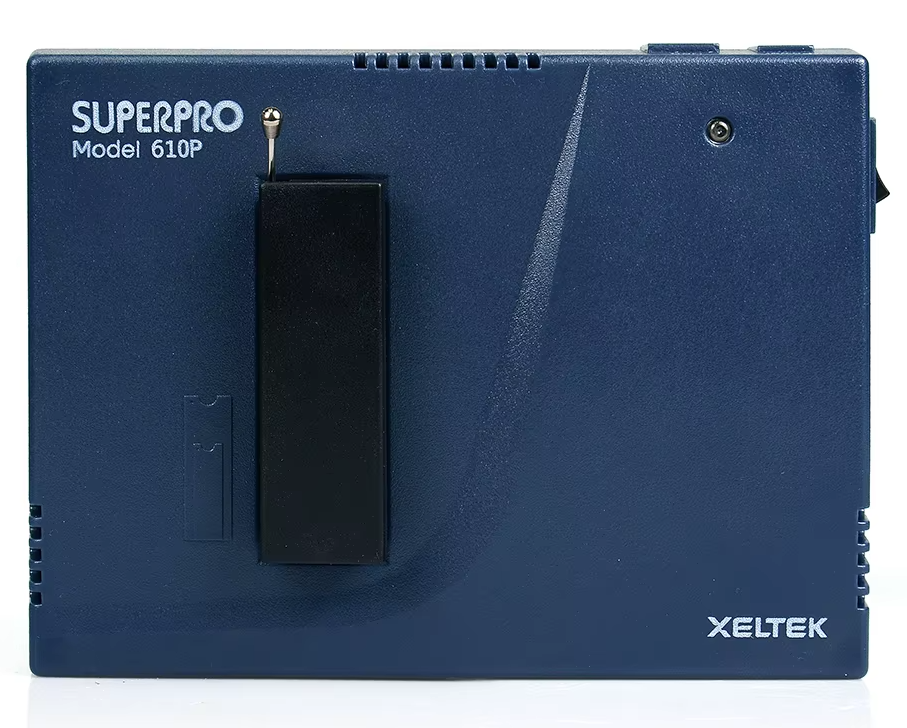

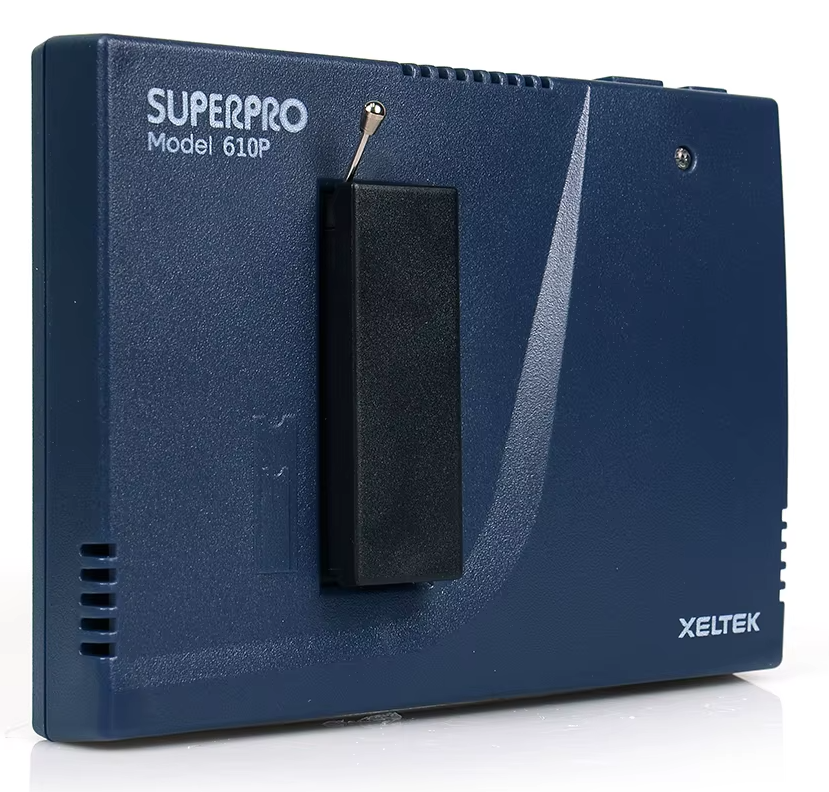

zdjęcia programatora Xeltek SuperPro 610P:

widoczne na zdjęciach adaptery w podstawce ZIF-48 pin nie wchodzą w skład zestawu. Umieszczono je tylko w celach poglądowych, aby zobrazować możliwości programatora.
