Programator SmartPRO X8-PLUS

SmartPRO X8-PLUS programator uniwersalny





Programator SmartPRO X8-PLUS to nowoczesny programator wyposażony w szybki interfejs USB 2.0 . Programator zbudowany jest w oparciu nowoczesną matrycę FPGA która zapewnia że programator sprosta wysokim wymaganiom teraz i w przyszłości. Niewątpliwą zaletą programatora jest możliwość programowania szeregowego układów posiadających interfejs ICP - eliminuje to konieczność wylutowywania układu z płytki drukowanej urządzenia. Darmowe aktualizacje oprogramowania zwiększają możliwości programatora o obsługę coraz to nowszych układów.

Programator SmartPRO X8-PLUS:

FUNKCJONALNOŚĆ – opcje ułatwiające pracę z programatorem:

Sprawdzanie połączenia między podstawką a układem – programator sprawdza czy układ został poprawnie włożony do podstawki. Sprawdzane jest także połączenie wszystkich pinów podstawki ZIF z wyprowadzeniami programowanego układu. Czasami może się zdarzyć że nóżka układu nie styka – wtedy oprogramowanie wskaże nam które wyprowadzenie nie ma poprawnego kontaktu.

Sprawdzanie ID - programator przy odczycie sprawdza sumę kontrolną układu w podstawce z sumą kontrolną wzoru zapisanego w algorytmie programowania. W przypadku niepoprawnie wybranego układu w programie zostaniemy o tym poinformowani. Przykład w programie obsługującycm wybraliśmy układ W29C020, a do podstawki wkładamy M27C010 - program poinformuje nas o niezgodności sum kontrolnych.

ICP - In Circuit Programming - w przypadku układów posiadających możliwość programowania szeregowego programator posiada 2 algorytmy programowania.

Szeregowy – programowanie za pomocą złącza szeregowego. Nie trzeba wtedy wylutowywać danego układu pamięci lub mikrokontrolera z płytki drukowanej. Należy tylko połączyć płytkę urządzenia za pomocą kilku przewodów z podstawką programatora. Jest to to opcja bardzo praktyczna i ułatwiająca pracę, ponieważ pozwala uniknąć wlutowywania układu (co w przypadku układów o dużej liczbie wyprowadzeń może być kłopotliwe), a także możemy zaoszczędzić pieniądze bo jest jest potrzebny dodatkowych adapter w przypadku układów SMD. W zależności od producenta stosowane są nazwy interfejsu np. Atmel – ISP (In System Programming), Microchip – ICSP (InCircuit Serial Programming).

Równoległy – standardowy algorytm programowania w podstawce programatora.

Wyłącznik zasilania – programatora posiada wyłącznik zasilania dlatego po zakończonej pracy można go wyłączyć tym przełącznikiem, a nie bawiąc się w wyciąganie zasilacza lub wtyczki.

Możliwość tworzenia i zapisywania projektów – zapisywane są ustawienia wybranego układu, bity konfiguracyjne, plik wsadowy itp.

Przykładowe zastosowania:

+ prace inżynierskie (uruchamianie prototypów, testowanie układów)
+ produkcja (szybkie programowanie, programowanie seryjne)
+ serwis samochodowy - elektronika pojazdowa (chiptunning, liczniki, radiocode, nawigacje GPS, zmiana języków, immobilizer, air-bag)
+ serwis RTV (programowanie firmware odbiorników TV, MP3, DVD, SAT, drukarek kserokopiarek, zmiana języków)
+ serwis AGD (programowanie firmware pralek, zmywarek, chłodziarek itp.)
+ serwis komputerowy (programowanie/uprage BIOS - nowe pamięci SPI, pamięci w kartach graficznych, sieciowych)
+ serwis GSM (programowanie pamięci Flash)

Proszę pamiętać że podane powyżej zastosowania programatora nie zawężają jego możliwości o programowanie, modyfikację wielu innych urządzeń…
Jest to programator uniwersalny!

Lista obsługiwanych układów:

• (E)EPROM: 27,28,29,39,49 serial EPROM, flash, EEPROM (podstawka ZIF-48)
• Obsługa 16 bitowych pamięci EPROM / Flash np. 29F200, 29F400, 29F800 ...
• MPU/MCU: PHILIPS, Atmel, Winbond, HY, MicroChip, Holtek, SST, ICSI, SYNCOMS, DALLAS
• Serial eeprom memory: I2C 24cxx , SPI 25xxx, MicroWire 93CXX
• testowanie układów cyfrowych

wykorzystując opcjonalne adaptery możemy programować układy w obudowach: DIP, SDIP, PLCC, JLCC, SOIC, QFP, TQFP, PQFP, VQFP, TSOP, SOP, TSOPII, PSOP, SOIC, SON, EBGA, FBGA, VFBGA, BGA, CSP, SCSP

SmartPRO X8-PLUS - lista obsługiwanych układów

W celu poznania pełnych możliwości programatora SmartPRO X8-PLUS zachęcamy do instalacji i uruchomienia oprogramowania. Pozwoli to Panstwu najlepiej ocenić przydatność produktu do własnych zastosowań.

Instalacja oprogramowania
Uruchomienie programu w trybie DEMO w celu sprawdzenia możliwości programatora

Oprogramowanie:

• WINDOWS 98 / ME / NT / 2000 / XP / Vista /Windows 7 / Windows 8; 8.1
• bezpłatne aktualizacje przez Internet --> najnowsza wersja oprogramowania POBIERZ
• przejrzyste i łatwe w obsłudze

W przypadku układów z szeregowym interfejsem ICP, ISP, ICSP program posiada 2 algorytmy programowania:

gwarancja:

• 24 miesiące - pisemna
• uwaga: elementy grzewcze (grzałki) i groty nie podlegają gwarancji ani rękojmi i ich wymiana jest odplatna.
• gwarancji nie podlegają elementy naturalnie zużywające się, takie jak elementy grzejne, elementy ruchome, żarówki, filtry itp.

zestaw zawiera:

• programator SmartPro X8-plus- 1szt.
• zasilacz sieciowy - 1szt.
• przewód USB - 1szt.
• przewód ICP - 2szt.

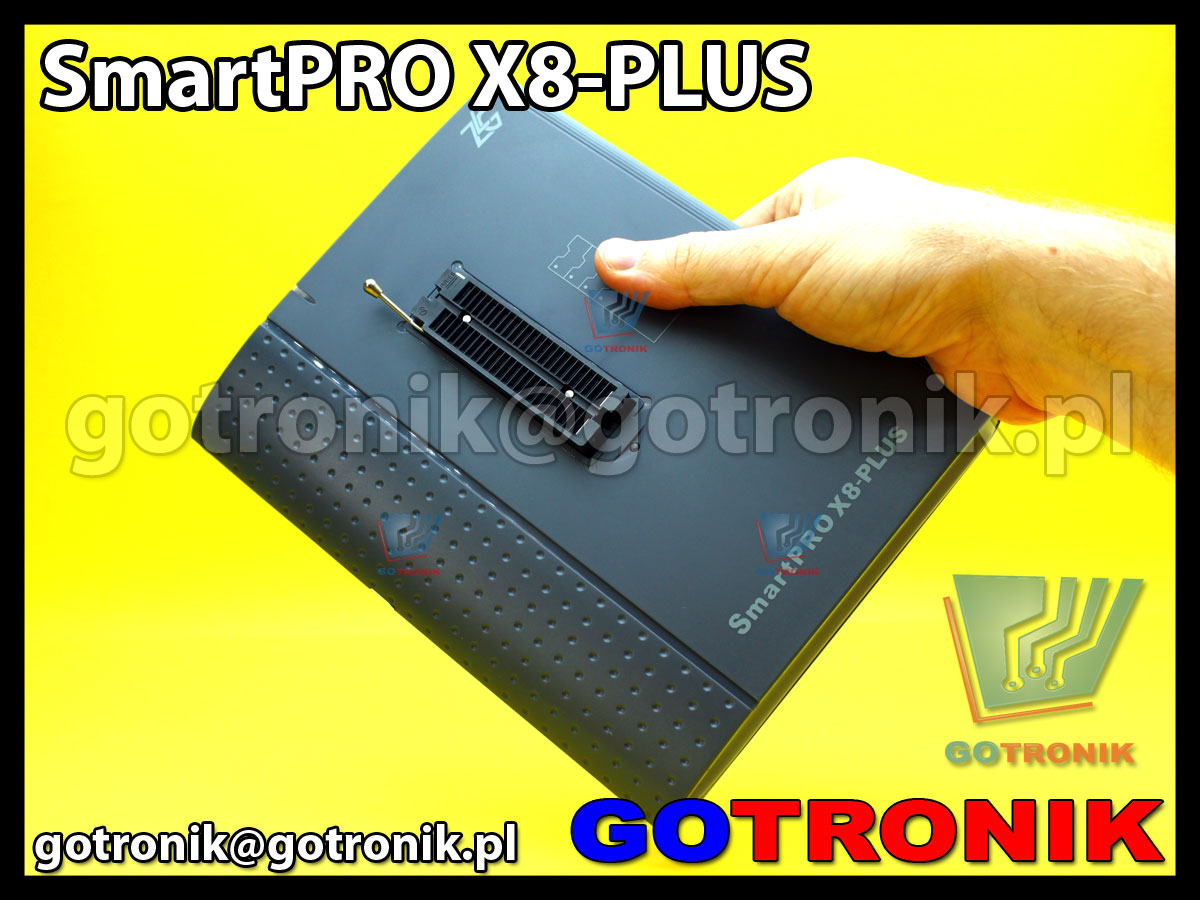

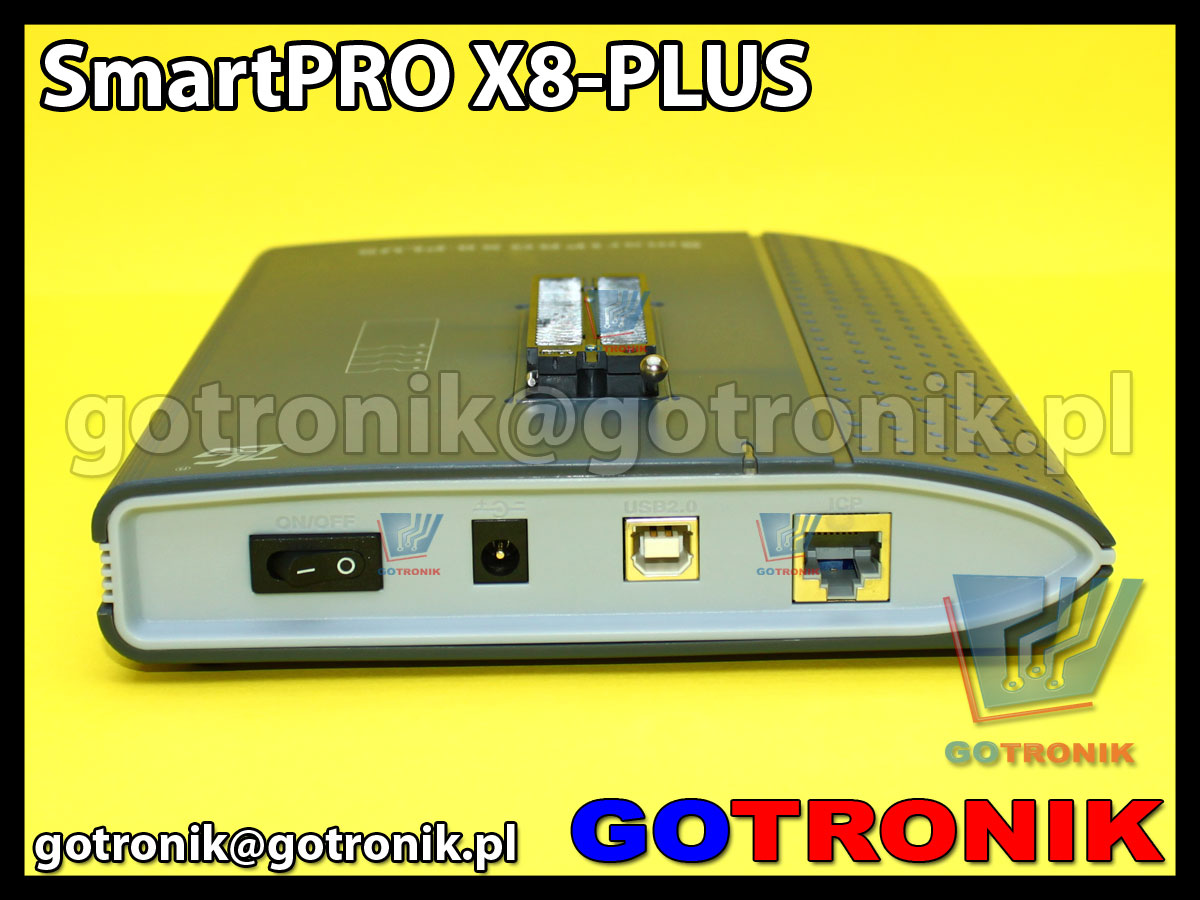

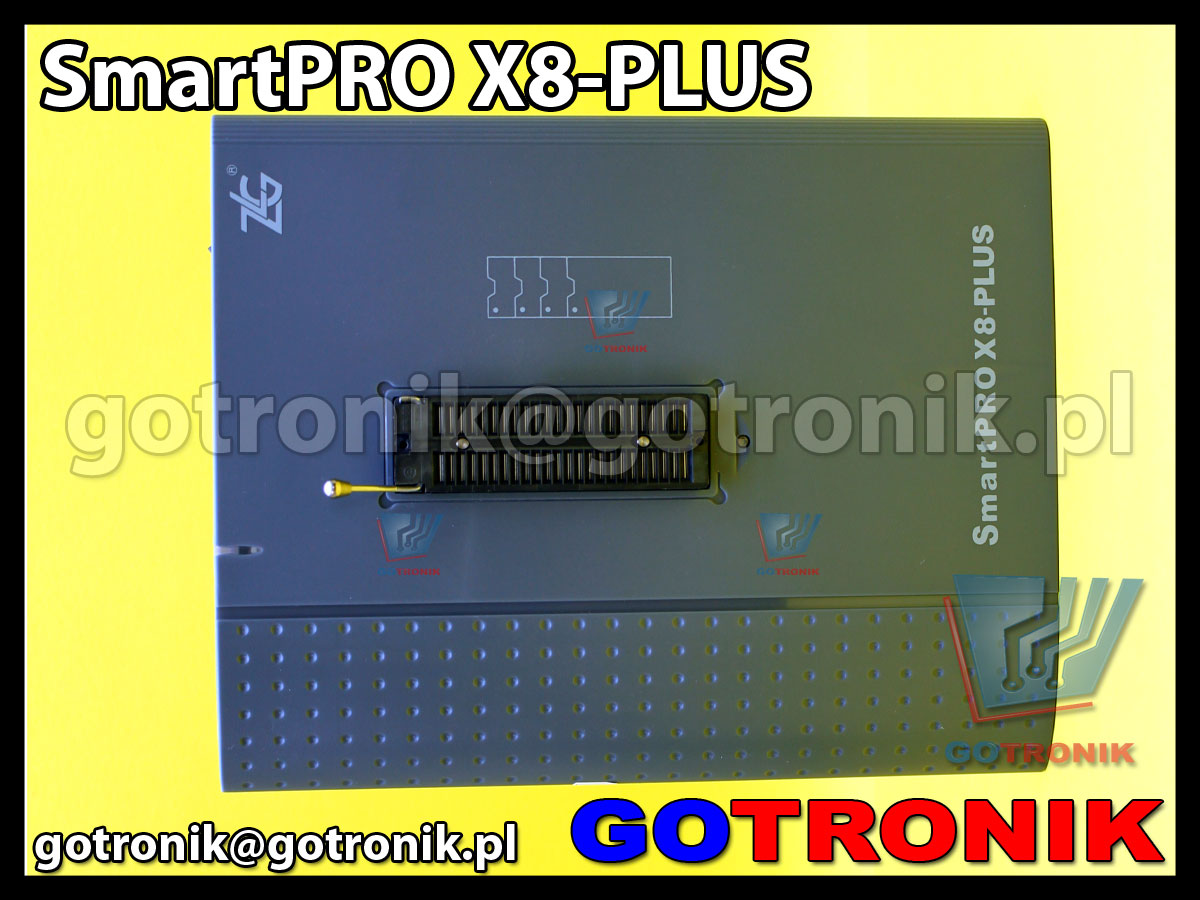

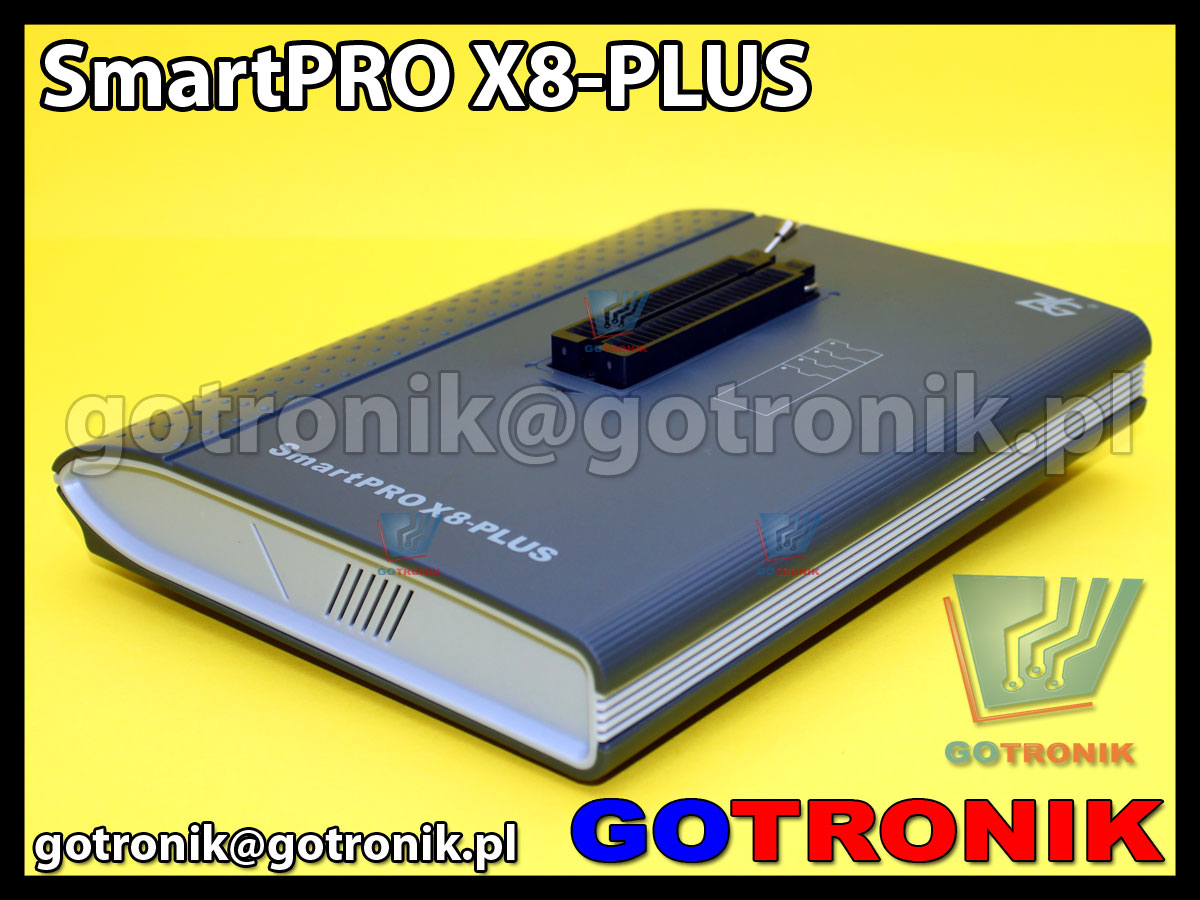

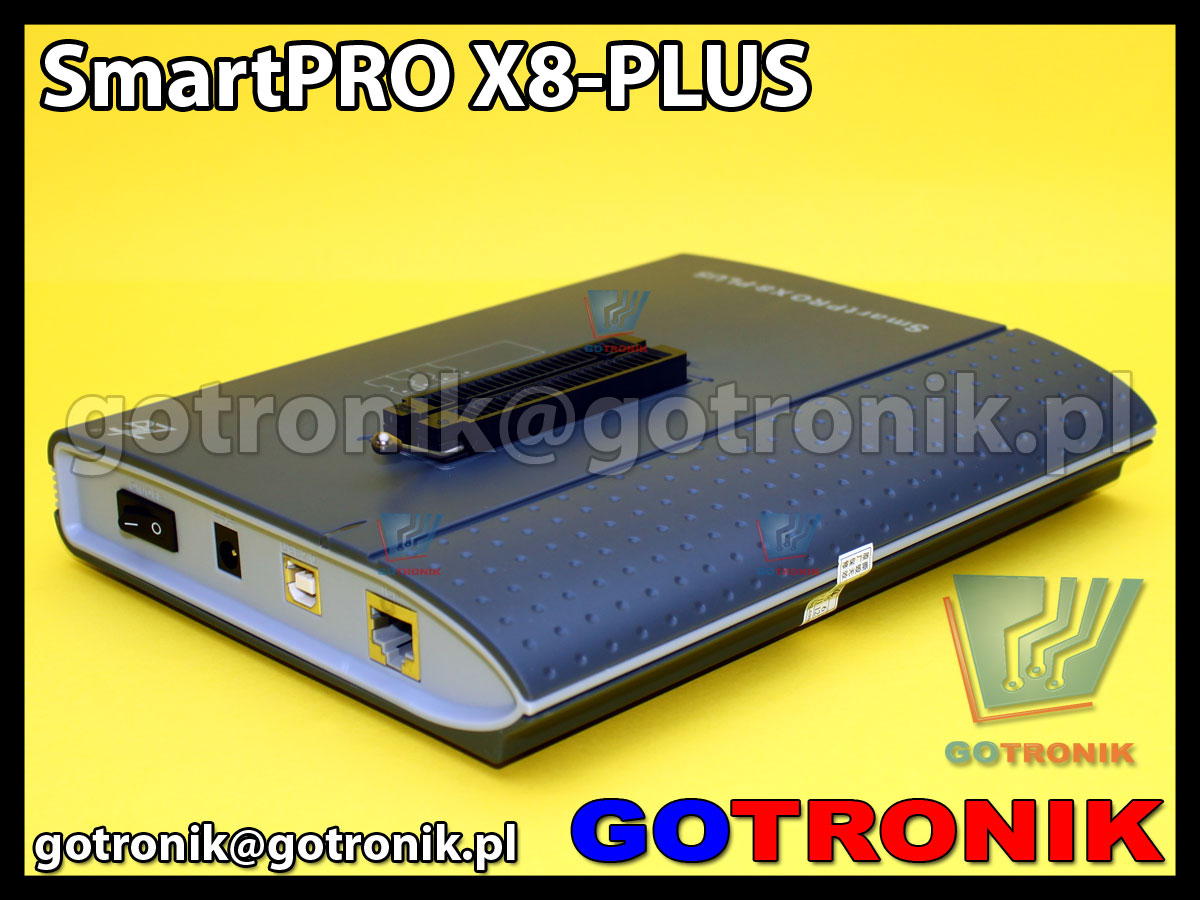

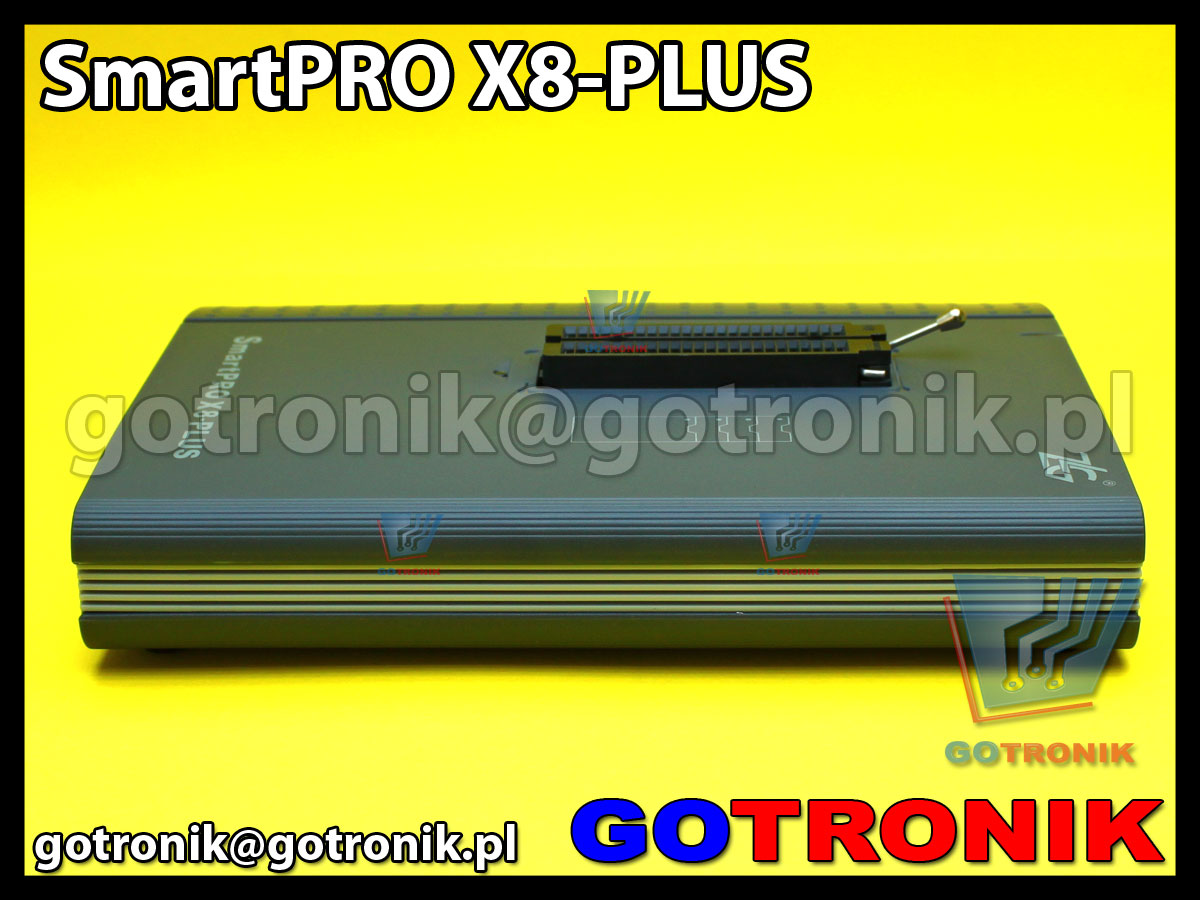

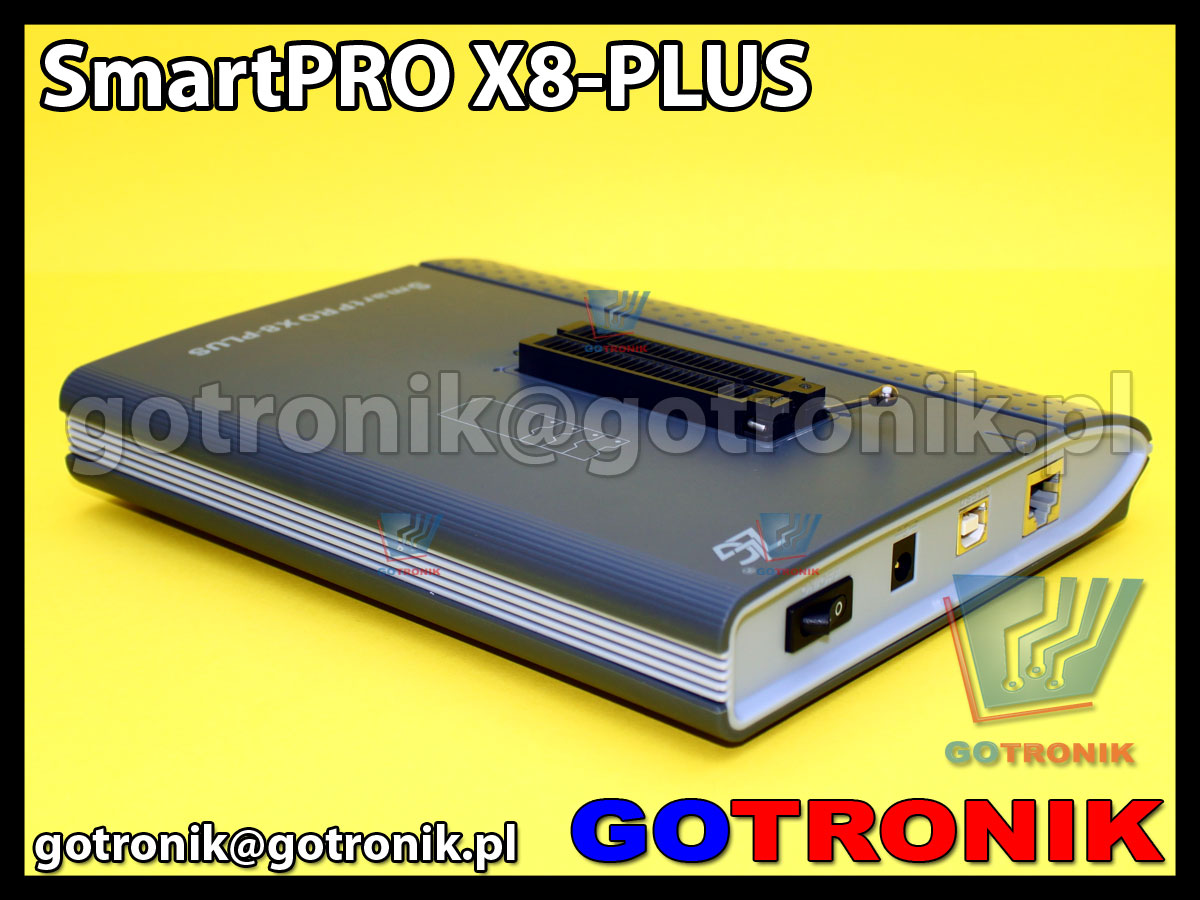

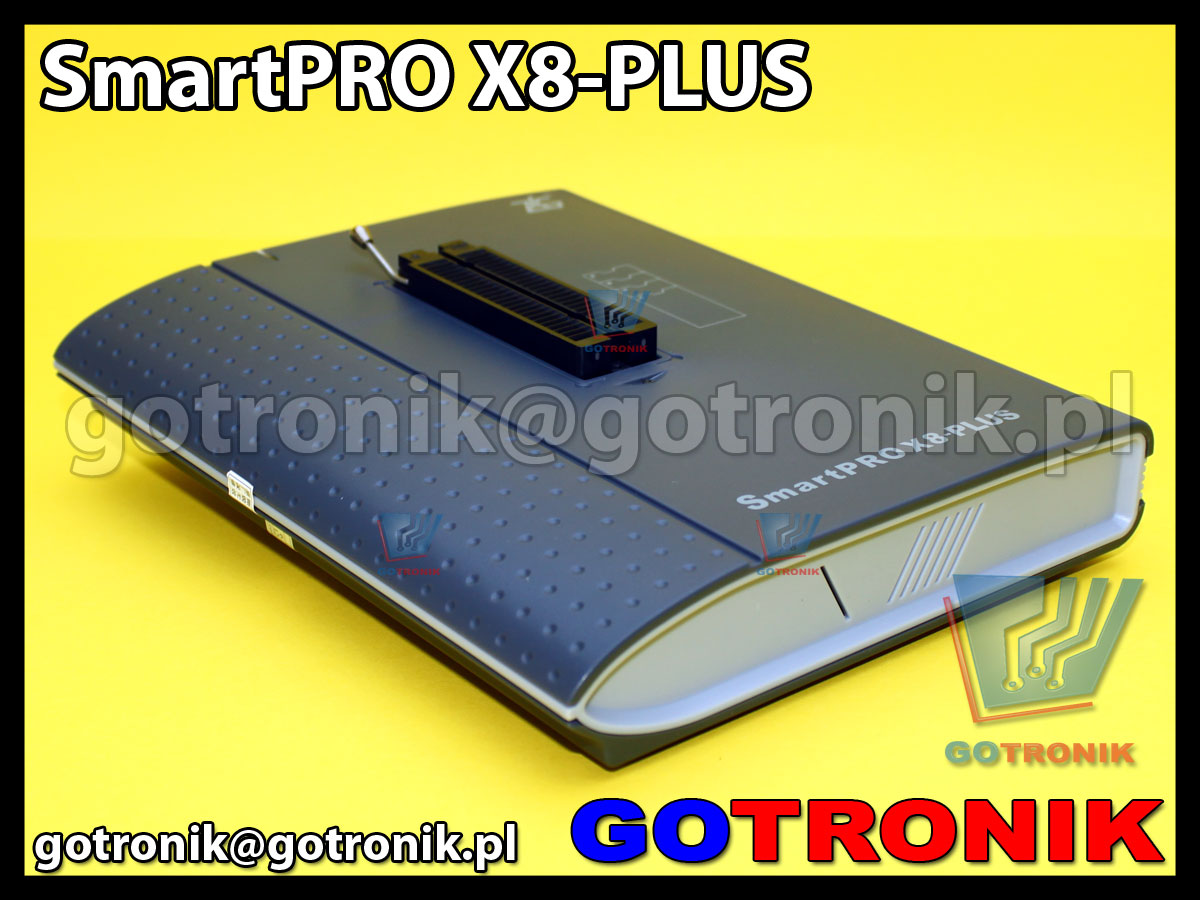

zdjęcia programatora uniwersalnego SmartPro X8-PLUS:
