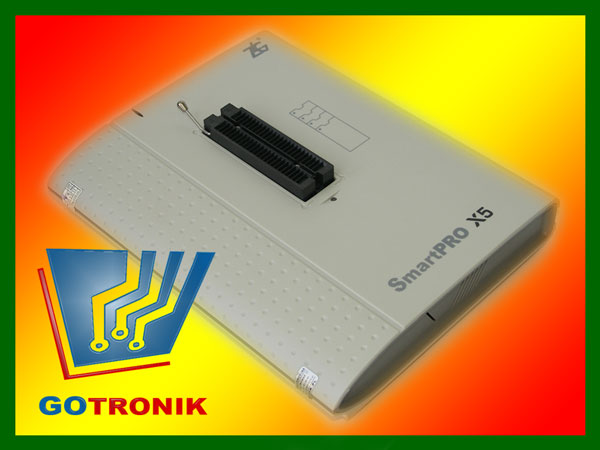

Programator SmartPRO X5

Programator SmartPRO X5

Dostępność: Niedostępny

Koszt wysyłki: od 0,00 zł

Stan magazynowy:

Cena brutto: 1 783,95 zł

Cena netto: 1 450,37 zł

Chwilowo niedostępny

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

Programator uniwersalny pamięci Eprom, Flash, Serial Eeprom, MCU ...

SmartPRO X5

Programator SmartPRO X5 to nowoczesny programator wyposażony w szybki interfejs USB 2.0. Programator zbudowany jest w oparciu nowoczesną matrycę FPGA która zapewnia że programator sprosta wysokim wymaganiom teraz i w przyszłości. Niewątpliwą zaleta programatora jest możliwość programowania szeregowego układów posiadających interfejs ISP .





Programator SmartPRO X5:

  • ultraszybki interfejs komunikacyjny USB 2.0
  • skonstruowany w oparciu o szybki układ FPGA
  • wyposażony z złącze ICP (InCircuit Programming) do programowania w układzie
  • uniwersalna podstawka programująca ZIF48
  • testuje poprawność połączenia pomiędzy układem a podstawką ZIF
  • obsługa układów o niskim napięciu zasilania już od 1,8V
  • ergonomiczny kształt



FUNKCJONALNOŚĆ – opcje ułatwiające pracę z programatorem:

Sprawdzanie połączenia między podstawką a układem – programator sprawdza czy układ został poprawnie włożony do podstawki. Sprawdzane jest także połączenie wszystkich pinów podstawki ZIF z wyprowadzeniami programowanego układu. Czasami może się zdarzyć że nóżka układu nie styka – wtedy oprogramowanie wskaże nam które wyprowadzenie nie ma poprawnego kontaktu.

ISP - In System Programming - w przypadku układów posiadających możliwość programowania szeregowego programator posiada 2 algorytmy programowania.
Szeregowy – programowanie za pomocą złącza szeregowego. Nie trzeba wtedy wylutowywać danego układu pamięci lub mikrokontrolera z płytki drukowanej. Należy tylko połączyć płytkę urządzenia za pomocą kilku przewodów z podstawką programatora. Jest to to opcja bardzo praktyczna i ułatwiająca pracę, ponieważ pozwala uniknąć wlutowywania układu (co w przypadku układów o dużej liczbie wyprowadzeń może być kłopotliwe), a także możemy zaoszczędzić pieniądze bo jest jest potrzebny dodatkowych adapter w przypadku układów SMD. W zależności od producenta stosowane są nazwy interfejsu np. Atmel – ISP (In System Programming), Microchip – ICSP (InCircuit Serial Programming).
Równoległy – standardowy algorytm programowania w podstawce programatora.

Programowanie seryjne – jeśli mamy do zaprogramowania większą liczbę układów możemy uruchomić programowanie seryjne tzn. raz ładujemy do bufora programu plik, następnie wkładamy układ a programator po zamknięciu wykrywa sam że układ został włożony i sam rozpoczyna programowanie. Następnie wyciągamy układ i wkładamy następny układ, po zamknięciu podstawki programowanie rozpoczyna się automatycznie. Nie musimy nic klikać myszą. Opcja ta diametralnie skraca czas potrzebny do zaprogramowania większej ilości układów.

Wyłącznik zasilania – programatora posiada wyłącznik zasilania dlatego po zakończonej pracy można go wyłączyć tym przełącznikiem, a nie bawiąc się w wyciąganie zasilacza lub wtyczki.

Możliwość tworzenia i zapisywania projektów – zapisywane są ustawienia wybranego układu, bity konfiguracyjne, plik wsadowy itp.




Przykładowe zastosowania:

- prace inżynierskie (uruchamianie prototypów, testowanie układów)
- produkcja (szybkie programowanie, prog. seryjne)
- serwis samochodowy - elektronika pojazdowa (chiptunning, liczniki, radiocode, nawigacje GPS, zmiana języków, immobilizer, air-bag)
- serwis RTV (programowanie firmware odbiorników TV, MP3, DVD, SAT, drukarek kserokopiarek, zmiana języków)
- serwis AGD (programowanie firmware pralek, zmywarek, chłodziarek itp.)
- serwis komputerowy (programowanie/uprage BIOS, pamięci w kartach graficznych, sieciowych)
- serwis GSM (programowanie pamięci Flash)

Proszę pamiętać że podane powyżej zastosowania programatora nie zawężają jego możliwości o programowanie, modyfikację wielu innych urządzeń…



Karta katalogowa:



Lista obsługiwanych układów:

  • (E)EPROM: 27,28,29,39,49 serial EPROM, flash, EEPROM (podstawka ZIF-48)
  • Obsługa 16 bitowych pamięci EPROM i Flash np. 29F200, 29F400, 29F800 ...
  • MPU/MCU: PHILIPS, Atmel, Winbond, HY, MicroChip, Holtek, SST, ICSI, SYNCOMS, DALLAS
  • SRAM test: 2k to 512k SRAM
  • Serial eeprom memory: I2C 24cxx , SPI 25xxx, MicroWire 93CXX
  • GAL/PLD/CPLD: 16V8X, 20V8X,22V10X
  • testowanie układów TTL/CMOS

SmartPRO X5 - lista obsługiwanych układów

W celu poznania pełnych możliwości programatora SmartPRO X5 zachęcamy do instalacji i uruchomienia oprogramowania. Pozwoli to Panstwu najlepiej ocenić przydatność produktu do własnych zastosowań.

Instalacja oprogramowania
Uruchomienie programu w trybie DEMO w celu sprawdzenia możliwości programatora



Oprogramowanie:

  • WINDOWS 98/ME/NT/2000/XP/Vista
  • bezpłatne aktualizacje przez Internet
  • przejrzyste i łatwe w obsłudze



W przypadku układów z szeregowym interfejsem ICP, ISP, ICSP program posiada 2 algorytmy programowania:

  • równoległy - układ należy włożyć do podstawki programującej ZIF48
  • szeregowy - za pośrednictwem złącza ICP wyprowadzane są przewody do podłączenia w układzie





ZDJĘCIA:

Programator    SmartPRO X5

Programator SmartPRO X5

Programator SmartPRO X5

Programator SmartPRO X5

Programator SmartPRO X5

Programator SmartPRO X5

Programator    SmartPRO X5

Programator SmartPRO X5

Programator SmartPRO X5

Programator SmartPRO X5

Zestaw zawiera:

  • programator SmartPRO X5 -1szt
  • zasilacz -1szt.
  • kabel USB -1szt.
  • kabel ICP do programowania w układzie -2szt.
  • płyta CD z oprogramowaniem -1szt.
  • oryginalne opakowanie -1szt.

Gwarancja:

  • 24 miesięczny okres gwarancyjny
  • Zapewniamy wsparcie techniczne, serwis gwarancyjny i pogwarancyjny.
