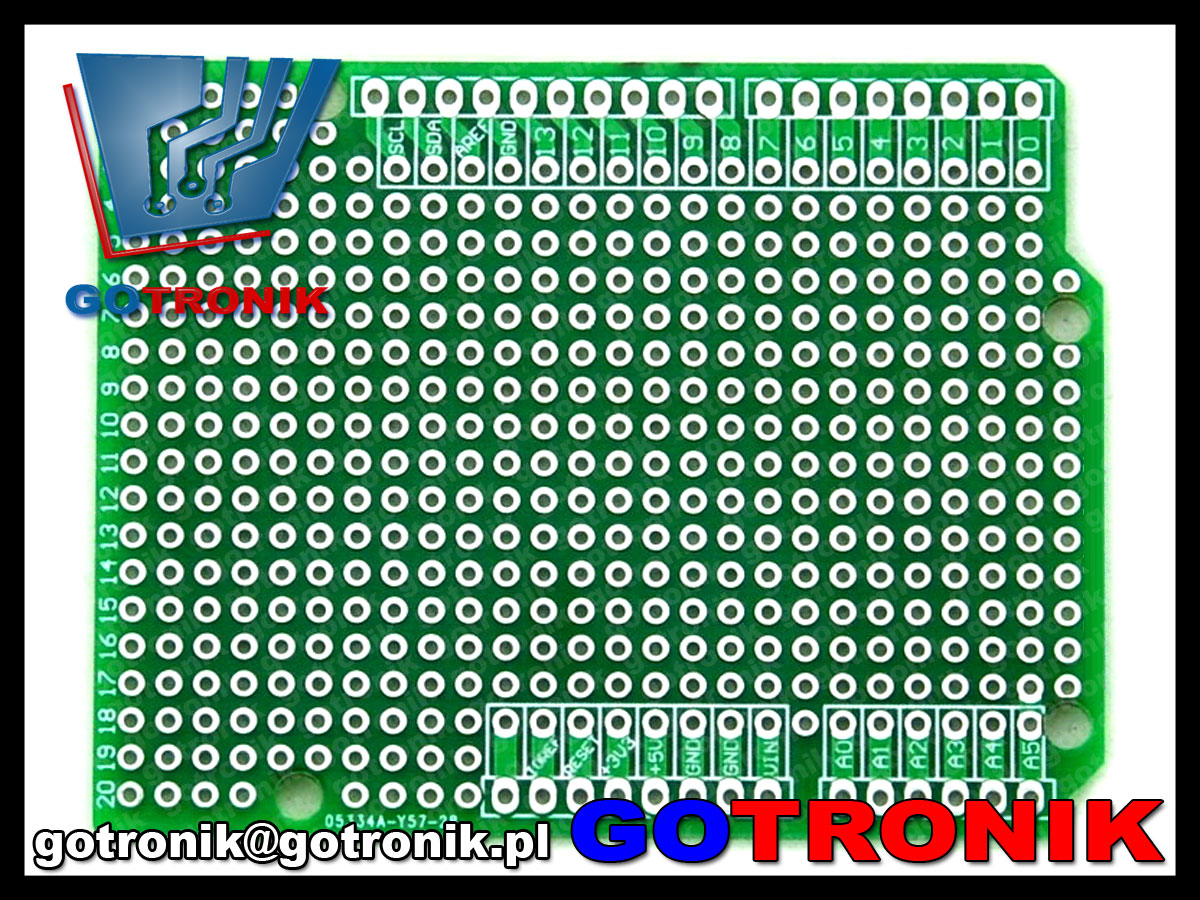

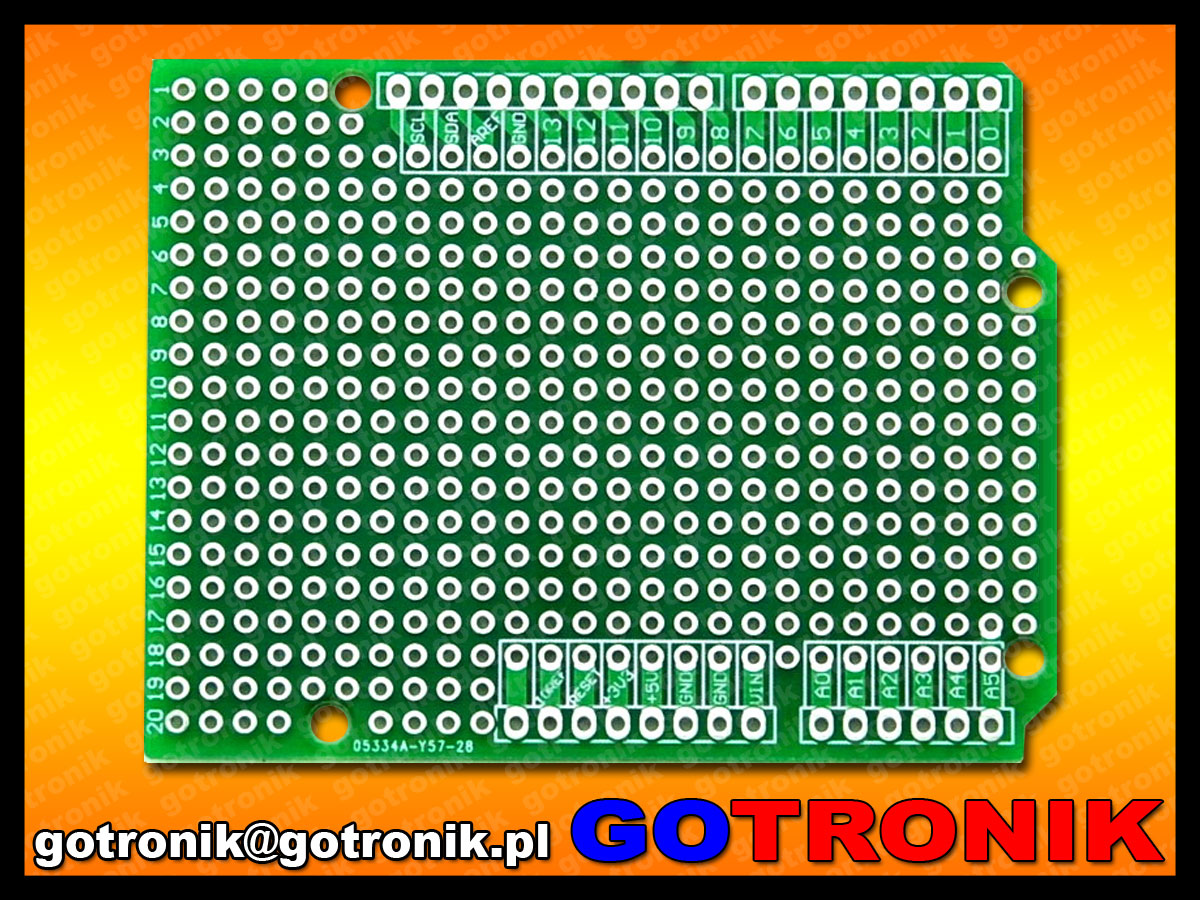

Płytka uniwersalna do Arduino Uno PA01
Uniwersalna płytka drukowana dwustronna z metalizacją otworów pasująca do zestawu Arduino UNO R3. Pozwala na zbudowanie własnego tzw. Protoshield lub Shielda czyli nakładki nadstawki do Arduino w oparciu o własny pomysł. Wymiary płytki drukowanej, oraz wyprowadzenia I/O idealnie pasują m.in do modułów UNO i Leonardo. Odstęp pomiędzy punktami lutowniczymi wynosi 2,54mm (100mils) i pasuje do większości elementów elektronicznych przewlekanych.
Dwustronna płytka uniwersalna z wysokiej jakości laminatu FR-4 o grubości 1,6mm. Na płytce uniwersalnej w łatwy sposób zmontujemy i rozmontujemy dowolny układ elektroniczny, bez konieczności projektowania, trawienia, zamawiania dedykowanej PCB. Idealnie nadaje się do tworzenia układów elektrycznych, elektronicznych, prototypów przy wykorzystaniu elementów przewlekanych (THT).
parametry uniwersalnej płytki drukowej PCB:
- wymiary zewnętrzne: 68.58mm x 53.34mm
- grubość płytki: 1,6 mm
- materiał: FR-4
- średnica otworu: 0,9mm
- dwustronna z metalizacją otworów
- profesjonalna dwustronna solder-maska
- raster – rozstaw otworów: 2,54mm / 100mils
- wycięta na wymiar (frezowana)
- profesjonalne wykonanie
- pocynowane pola kontaktowe
Standardowa "siatka" rozmieszczenia otworów 2,54mm (100mils) umożliwia łatwy i szybki montaż popularnych podzespołów elektronicznych np. listw gold-pin, wszelkiego rodzaju złącz IDC, podstawek DIP i DIL pod układy scalone (zarówno blaszkowe jak i precyzyjnych), diod LED, prostowniczych, mostków, tranzystorów, stabilizatorów, układów scalonych w obudowach DIP, kondensatorów, rezystorów itp.
przykładowe wykorzystanie płytki:
(widoczne na zdjęciu złącza, gniazda i Arduino Uno nie wchodzą w skład zestawu)
zdjęcia:
