Płytka drukowana TSSOP28/SOP28 na DIP28
Czas wysyłki: 24 godziny
Koszt wysyłki: od 11,99 zł
Numer katalogowy: PCB-124
Stan magazynowy:
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Płytka drukowana TSSOP28/SOP28 na DIP28
Uniwersalna płytka drukowana pcb do obudów smd SOP28 na DIP lub TSSOP28 na DIP28. Wyprowadzenia sygnałów pod standardowe złącze DIP32 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Płytka drukowaną można wykorzystać do układów w obudowach SMD o liczbie wyprowadzeń mniejszej niż 28pin (niewykorzystane wszystkie pola lutownicze) np. SOP/TSSOP16, SOP/TSSOP14, SO28, SOP28, SOIC28 itd.
dane techniczne:
- płytka drukowana adaptera przejściówki z TSSOP28 lub DIP28 lub z SOP28 lub DIP28

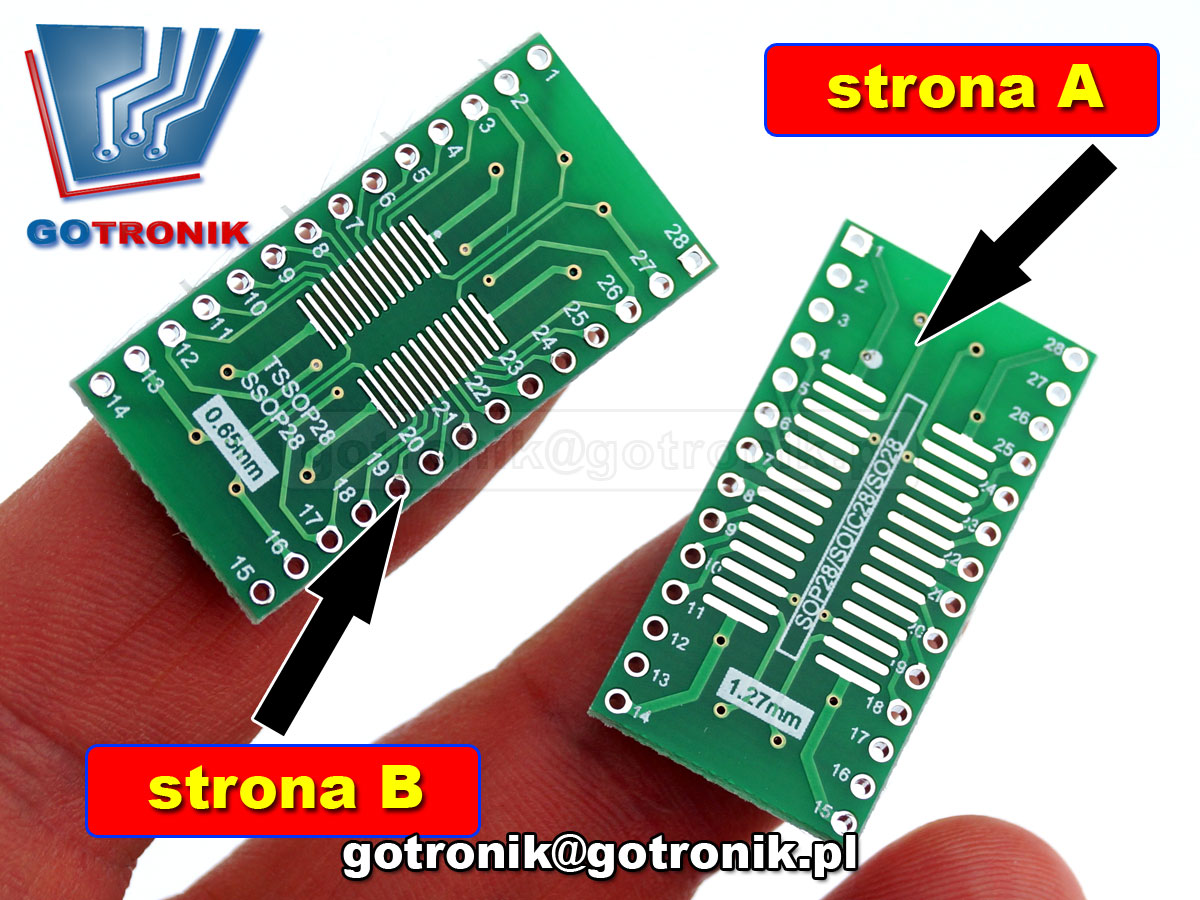

- strona "A": adapter SOP28pin raster 1,27mm=50mils na DIP28 raster 2,54mm szerokość 15,28mm
- strona "B": adapter TSSOP28pin raster 0,65mm na DIP28 raster 2,54mm szerokość 15,28mm
- wyprowadzenia na standardowe złącze DIP28
- połączenie pinów 1:1
- wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
- rozstaw otworów 2,54mm = 100mils
--> pasuje do listw kołkowych GOLD-PIN - płytka drukowana PCB dwustronna z metalizacją otworów
- soldermaska
- pocynowane pola kontaktowe
- wymiary: 17,78 x 35,56mm
wymiary płytki drukowanej:
Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:
Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:
Nauka lutowania elementów elektronicznych SMD:
Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:
Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:
Nauka lutowania elementów elektronicznych SMD:
zdjęcia:
