Płytka drukowana TSSOP24/SOP24 na DIP24
Uniwersalna płytka drukowana pcb do obudów smd SOP24 na DIP lub TSSOP24 na DIP24. Wyprowadzenia sygnałów pod standardowe złącze DIP32 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Płytka drukowaną można wykorzystać do układów w obudowach SMD o liczbie wyprowadzeń mniejszej niż 24pin (niewykorzystane wszystkie pola lutownicze) np. SOP/TSSOP16, SOP/TSSOP14, SO24, SOP24, SOIC24 itd.
dane techniczne:
- płytka drukowana adaptera przejściówki z TSSOP24 lub DIP24 lub z SOP24 lub DIP24

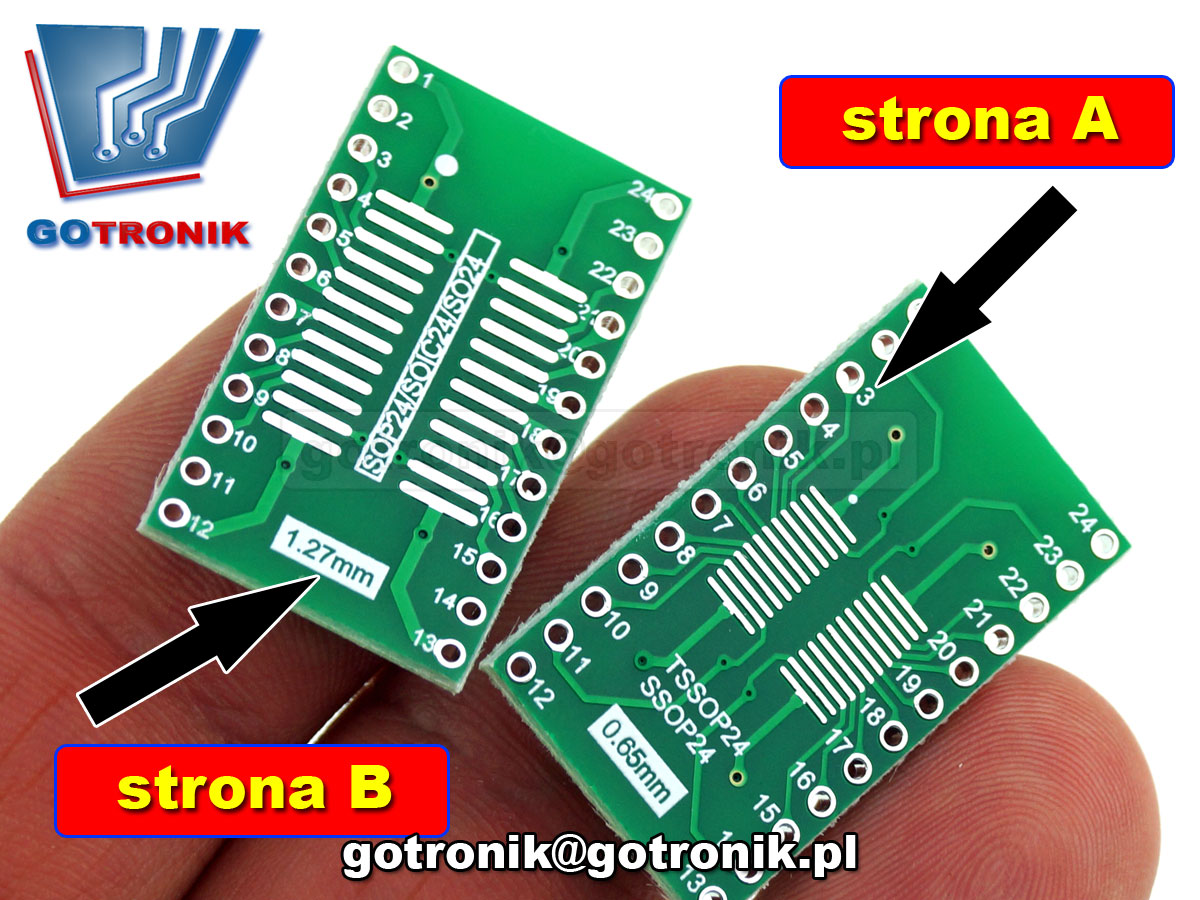

- strona "A": adapter SOP24pin raster 1,27mm=50mils na DIP24 raster 2,54mm szerokość 15,24mm
- strona "B": adapter TSSOP24pin raster 0,65mm na DIP24 raster 2,54mm szerokość 15,24mm
- wyprowadzenia na standardowe złącze DIP24
- połączenie pinów 1:1
- wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
- rozstaw otworów 2,54mm = 100mils
--> pasuje do listw kołkowych GOLD-PIN - płytka drukowana PCB dwustronna z metalizacją otworów
- soldermaska
- pocynowane pola kontaktowe
- wymiary: 17,78 x 35,56mm
wymiary płytki drukowanej:
1.27mm: SOP24/SOIC24/SO24/
0.65mm: TSSOP24/SSOP24
Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:
Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:
Nauka lutowania elementów elektronicznych SMD:
1.27mm: SOP24/SOIC24/SO24/
0.65mm: TSSOP24/SSOP24
Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:
Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:
Nauka lutowania elementów elektronicznych SMD:
zdjęcia:
