Płytka drukowana QFP48 / QFN48 uniwersalna

Płytka drukowana QFP48 / QFN48 uniwersalna

Dostępność: Dostępny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: PCB-129

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 3,54 zł

Cena netto: 2,88 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)
Płytka drukowana QFP48 / QFN48 uniwersalna
PCB-129 smd QFP48/QFN48/QFP44/QFN44 z rastrem 0.5mm płytka drukowana uniwersalna przejściówka adapter


Uniwersalna płytka drukowana pcb do obudów smd QFP48/QFN48/QFP44/QFN44 TQFP TQFN z rastrem 0.5mm. Wyprowadzenia sygnałów pod standardowe złącze - listwę kołkową z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotową przejściówkę do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Pasuje do popularnego układu np. Atmega itp.

PCB-129 smd QFP48/QFN48/QFP44/QFN44 z rastrem 0.5mm płytka drukowana uniwersalna przejściówka adapter

dane techniczne:

  • płytka drukowana adaptera przejściówki

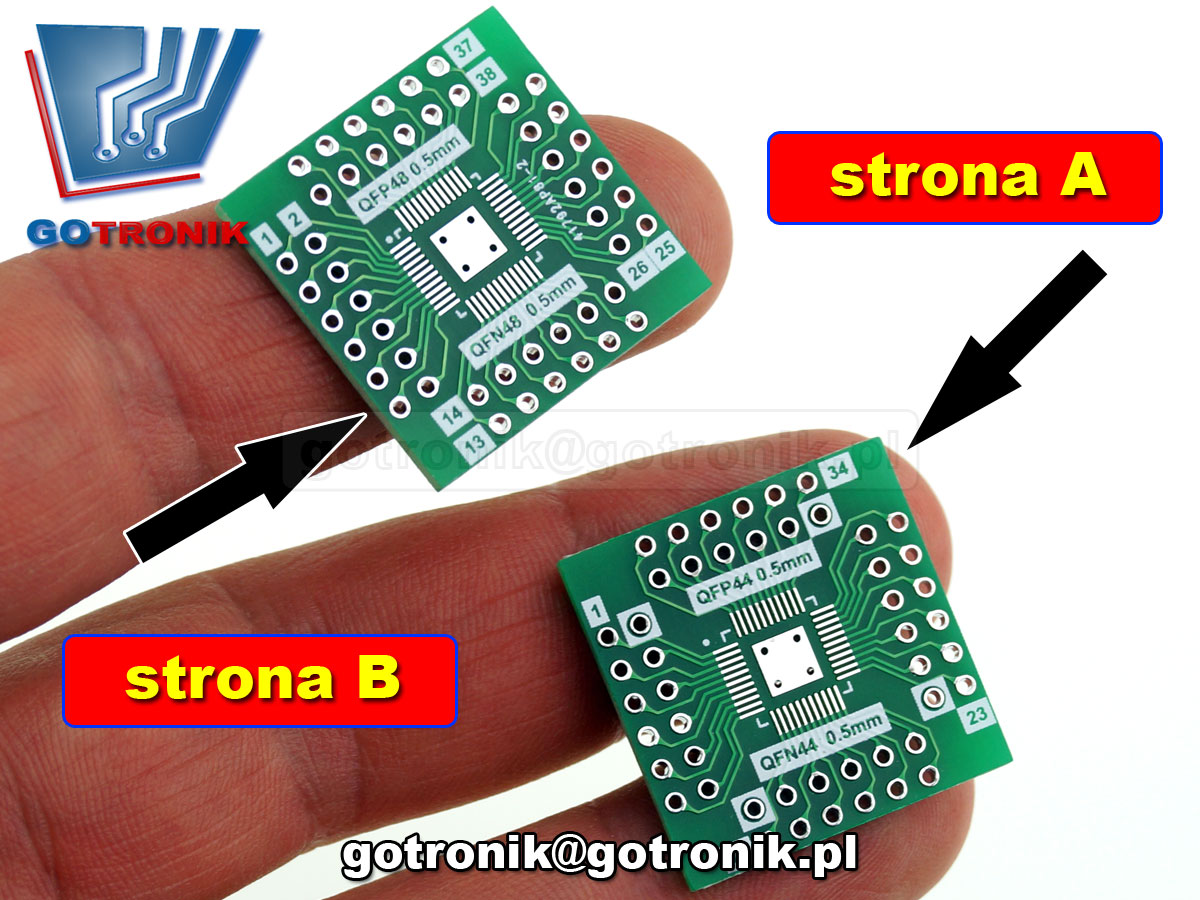

  • strona "A": adapter QFP44pin/QFN44 raster 0,5mm
  • strona "B": adapter QFP48pin/QFN48 raster 0,5mm
  • połączenie pinów 1:1
  • wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
  • rozstaw otworów 2,54mm = 100mils
    -->
    pasuje do listw kołkowych GOLD-PIN
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • soldermaska
  • pocynowane pola kontaktowe
  • wymiary: 25,40mm x 25,40mm
wymiary płytki drukowanej:
PCB-129 smd QFP48/QFN48/QFP44/QFN44 z rastrem 0.5mm płytka drukowana uniwersalna przejściówka adapterPCB-129 smd QFP48/QFN48/QFP44/QFN44 z rastrem 0.5mm płytka drukowana uniwersalna przejściówka adapter

PCB-129 smd QFP48/QFN48/QFP44/QFN44 z rastrem 0.5mm płytka drukowana uniwersalna przejściówka adapter

Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:




Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:


Nauka lutowania elementów elektronicznych SMD:





zdjęcia:
PCB-129 smd QFP48/QFN48/QFP44/QFN44 z rastrem 0.5mm płytka drukowana uniwersalna przejściówka adapter
PCB-129 smd QFP48/QFN48/QFP44/QFN44 z rastrem 0.5mm płytka drukowana uniwersalna przejściówka adapter
PCB-129 smd QFP48/QFN48/QFP44/QFN44 z rastrem 0.5mm płytka drukowana uniwersalna przejściówka adapter
