Płytka drukowana QFP32 na DIP32

Płytka drukowana QFP32 na DIP32

Czas wysyłki: 24 godziny

Koszt wysyłki: od 11,99 zł

Numer katalogowy: PCB-115

Stan magazynowy:

Stan produktu: Nowy

Cena brutto: 5,90 zł

Cena netto: 4,80 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Recenzje produktu (0)

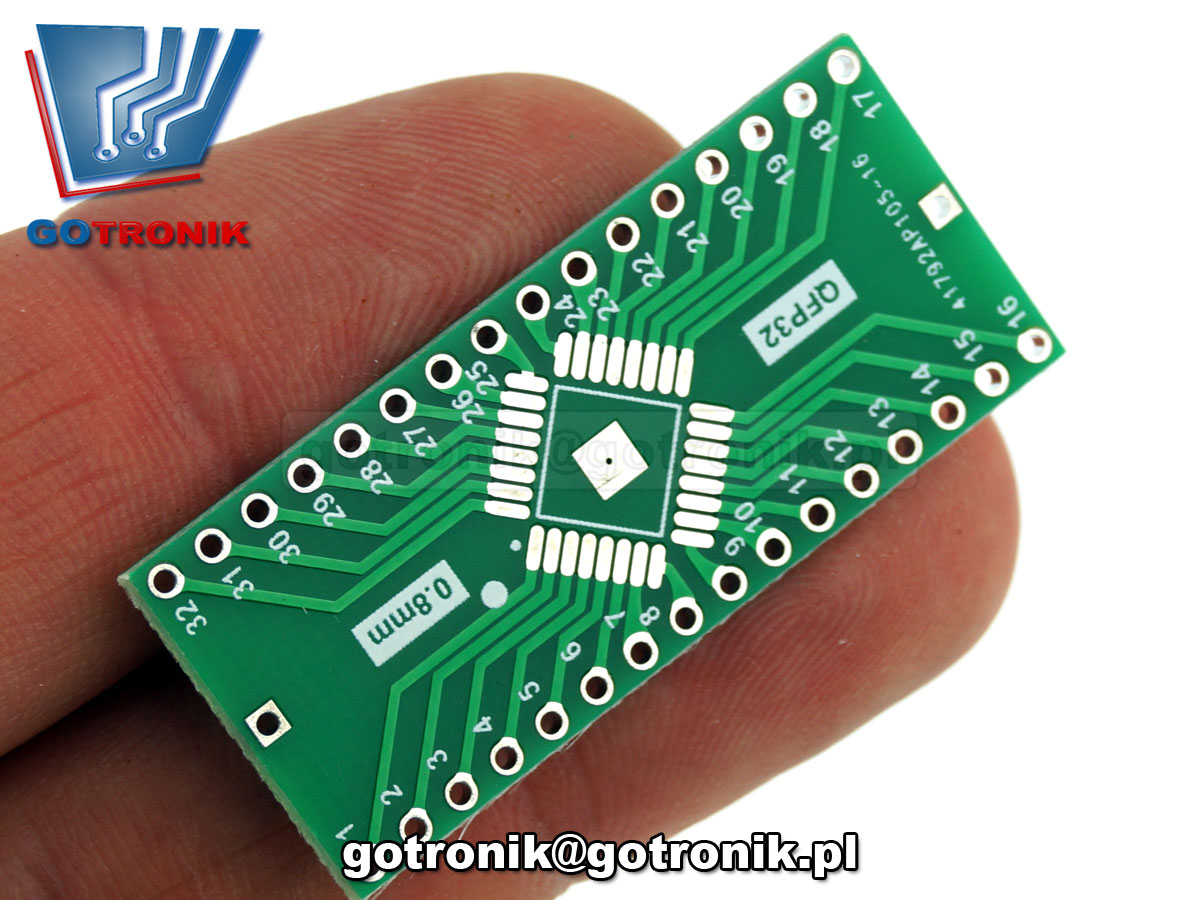

Płytka drukowana QFP32 na DIP32
PCB-115 Płytka drukowana QFP32 0,8mm 0.8mm na DIP28 2,54mm PCB adapter adapter do lutowania QFP32 TQFP32 FQFP32 PQFP32


Uniwersalna płytka drukowana pcb do obudów smd QFP32 raster 0,8mm na DIP32. Wyprowadzenia sygnałów pod standardowe złącze DIP32 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Pasuje do układów w obudowach typu QFP32 TQFP32 FQFP32 PQFP32 z rastrem wyprowadzeń 0,8mm. Idealnie nadaje się do programowania popularnego układu np. Atmega8, Atmega328, w obudowie QPF32.

PCB-115 Płytka drukowana QFP32 0,8mm 0.8mm na DIP28 2,54mm PCB adapter adapter do lutowania QFP32 TQFP32 FQFP32 PQFP32

dane techniczne:

  • płytka drukowana adaptera przejściówki z QFP32 lub DIP32
  • strona "A": adapter QFP32pin raster 0,8mm na DIP32 raster 2,54mm
  • strona "B":miejsce na rezystory, kondensatory SMD w rozmiarze 0805
  • wyprowadzenia na standardowe złącze DIP32
  • połączenie pinów 1:1
  • wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
  • rozstaw otworów 2,54mm = 100mils
    -->
    pasuje do listw kołkowych GOLD-PIN
  • płytka drukowana PCB dwustronna z metalizacją otworów
  • soldermaska
  • pocynowane pola kontaktowe
  • wymiary: 17,78mm x 60,96mm
wymiary płytki drukowanej:
PCB-115 Płytka drukowana QFP32 0,8mm 0.8mm na DIP28 2,54mm PCB adapter adapter do lutowania QFP32 TQFP32 FQFP32 PQFP32

PCB-115 Płytka drukowana QFP32 0,8mm 0.8mm na DIP28 2,54mm PCB adapter adapter do lutowania QFP32 TQFP32 FQFP32 PQFP32

Przykładowe poradniki z lutowaniem elementów elektronicznych SMD:




Lutowanie elementów SMD - montaż i demontaż z płytek drukowanych PCB:


Nauka lutowania elementów elektronicznych SMD:





zdjęcia:
PCB-115 Płytka drukowana QFP32 0,8mm 0.8mm na DIP28 2,54mm PCB adapter adapter do lutowania QFP32 TQFP32 FQFP32 PQFP32
PCB-115 Płytka drukowana QFP32 0,8mm 0.8mm na DIP28 2,54mm PCB adapter adapter do lutowania QFP32 TQFP32 FQFP32 PQFP32
PCB-115 Płytka drukowana QFP32 0,8mm 0.8mm na DIP28 2,54mm PCB adapter adapter do lutowania QFP32 TQFP32 FQFP32 PQFP32
